JT-S1603B 采用工业通用标准 RS485 总线 MODBUS-RTU 协议接口，方便接 入 PLC，DCS 等各种仪表或系统，用于监测烟雾状态量。内部使用了较高精度 的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可 定制 RS232、CAN、Lora、WIFI、GPRS、NB-IOT 等多种输出方式。
产品优势特点
1、传感器供电增加防反接保护，工业现场防浪涌保护。
2、产品带有大分贝蜂鸣器报警和 LED 发光二极管灯提示
3、RS485 通讯接口，异步半双工模式，支持二次开发。
4、 通讯波特率 2400、4800、9600、19200、38400、115200bp s 可设置，
出厂默认值为 9600 bp s。
5、具有测量范围宽、精度高、线性度好、通用性好。
6、RS485(MODBUT-RTU 协议)多传感器组网通讯，1200 米远距传输。 7、吸顶式圆形外壳使用方便、便于安装。
8、外壳采用 ABS 阻燃材质，耐高温，不易被腐蚀，不易变形。
技术参数
| 烟雾测量范围 | 0～2000PPM |
| 烟雾最大允许误差 | ±7% |
| 烟雾重复性测试误差 | ±5% |
| 烟雾敏感体 | 热响应式半导体 |
| 通讯接口 | RS485（MODBUT-RTU） |
| 默认波特率 | 9600(默认)8,n,1 |
| 供电电源 | DC12～24V |
| 显示分辨率 | 1PPM |
| 功耗 | ≤0.1W |
| 运行环境 | -30～80℃,0～100RH%(无防凝露) |
| 外形尺寸 |
产品选型
产品设计了 RS485、4～20MA、DC0～5V 多种输出方式，根据输出方式的不
同，产品分为以下几种型号。
| 产品型号 | 参数组合 | 输出方式 |
| JT-S1603B | RS485 烟雾 | RS485（MODBUT-RTU）总线 |
| JT-S1603M | 电流型烟雾 | 4～20MA |
| JT-S1603V-5 | 电压型烟雾 | DC0～5V |
| JT-S1603V-10 | RS485 烟雾、温度、湿度 | RS485（MODBUT-RTU）总线 |
产品接线
| 传感器引线颜色 | 定义 | 备注 |
| 红色线 | 电源正极 DC5～24V | 直流供电 |
| 绿色线 | 电源负极 | |
| 黄色线 | RS485 A+ | |
| 蓝色线 | RS485 B- |
RS485 型：通讯协议
产品使用 RS485 MODBUS-RTU 标准协议格式,所有操作或回复命令都为 16 进制数据。设备出厂时默认设备地址为 1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询 1#设备 1 个数据,上位机发送命令： 01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
对于正确的问询帧，设备会响应数据：01 03 02 01 F4 B8 53 , 响应格式：
| 设备地址 | 功能码 | 数据长度 | 数据 1（烟雾） | 校验码 |
| 01 | 03 | 06 | 01 F4 | B8 53 |
数据说明:命令中数据为十六进制，以数据 1 烟雾，01 F4 转为十进制数 值为 500,数据倍率为 1，则真实值为 500/1=500，烟雾浓度值为 500PPM。
2. 数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 烟雾寄存器 | 只读 | 0～65535 |
| 40004 | 00 03 | 烟雾报警状态量输出 | 只读 | 0～1 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0～65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1～20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1～249 |
| 40104 | 00 67 | 波特率 | 读/写 | 1～6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1～4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1～10 |
| 40107 | 00 6A | 上传时间设置 | 读/写 | 1～3600 |
| 40108 | 00 6B | 烟雾校正值 | 读/写 | -1000～1000 |
| 40112 | 00 6F | 报警器动作阈值 | 读/写 | 1～5000 |
| 40122 | 00 79 | 蜂鸣器停止报警复位时 间 | 读/写 | 1～65535 |
| 40123 | 00 7A | 蜂鸣器报警停止 | 读/写 | 1 |
3 .报警蜂鸣器关闭
（1）蜂鸣器报警声音关闭命令发送
上位机发送数据格式命令 01 06 00 7A 00 01 69 D3
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 06 | 00 7A | 00 01 | 69 D3 |
(2) 蜂鸣器停止报警复位时间命令
客户可以设置报警时发送报警蜂鸣器关闭命令后，报警器不发声时间长度 可设置 1～65535 秒，时间到后烟雾浓度大于报警器动作阈值蜂鸣器继续发声 报警，烟雾浓度小于报警器动作阈值蜂鸣器没有报警声音。列如设置时间 100 秒发送命令 01 06 00 79 00 64 59 F8
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 06 | 00 79 | 00 64 | 59 F8 |
4 读取与修改设备地址
（1）读取或查询设备地址
若不知道当前设备地址、且总线上只有一个设备时，可以通过命令 FA 03 00 64 00 02 90 5F 查询设备地址。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| FA | 03 | 00 64 | 00 02 | 90 5F |
FA 即 250 为通用地址，当不知道地址时可以用 250 这个地址来取得真实 设备地址,00 64 为设备型号的寄存器。
对于正确的查询命令，设备会响应，比如响应数据为：01 03 04 1E 8C 00 02 BC 31，其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 型号编码 | 校验码 |
| 01 | 03 | 04 | 00 01 00 01 | BC 31 |
响应应数据中，第一个字节 01 表示当前设备的真实地址为，55 3C 转换 为 10 进制为 1 即表示当前设备主型号为 1,后面两字节 00 01 表示该设备 型号前缀 YSAT。
（2）更改设备地址
比如当前设备地址为 1，我们希望更改为 02，则命令为：01 06 00 66 00 02 E8 14 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 66 | 00 02 | E8 14 |
更改成功后，设备会返回信息：02 06 00 66 00 02 E8 27，其格式解析如下表 所示:
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 02 | 06 | 00 66 | 00 02 | E8 27 |
响应数据中，修改成功后，第 1 个字节为新的设备地址，一般设备地址 更改后，立即生效，此时用户需要同时将自己软件的查询命令做相应更改。
5 读取与修改波特率
（1）读取波特率
设备默认出厂波特率为 9600，若需要更改，可根据下表及相应通讯协议进 行更改操作。比如读取当前设备的波特率 ID，命令为：01 03 00 67 00 01 35 D5 ，其格式解析如下。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 67 | 00 01 | 35 D5 |
读取当前设备的波特率编码。波特率编码：1 为 2400; 2 为 4800;3 为 9600;4 为 19200;5 为 38400;6 为 115200。
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 00 03 F8 45,其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 波特率编码 | 校验码 |
| 01 | 03 | 02 | 00 03 | F8 45 |
根据波特率编码，03 为 9600，即当前设备的波特率为 9600。
（2）更改波特率
比如将波特率从 9600 更改为 2400，即将代码从 3 更改为 1，则命令为： 01 03 00 67 00 01 35 D5。
| 设备地址 | 功能码 | 寄存器地址 | 目标波特率 | 校验码 |
| 01 | 06 | 00 66 | 00 01 | 35 D5 |
将波特率从 9600 更改为 2400，即将代码从 3 更改为 1。新的波特率会 即时生效，此时设备会失去响应，查询设备的波特率需做相应修改。
6 读取校正值
（1）读取校正值
当数据与参照标准有误差时，我们可以通过调整“校正值”来减小显示误差。 校正差值可修改范围为正负 1000，即值范围为 0-1000 或 64535-65535。 比 如当显示值偏小 100 时,我们通过增加 100 来校正,命令为：01 03 00 6B 00 01
F5 D6 。在命令中 100 即十六进制 0x64;如果需要减小，则可以设置负值，比 如-100，对应十六制制值为 FF 9C，其计算方式为 100-65535=65435, 再转为 十六进制则为 0x FF 9C。设备校正值是从 00 6B 开始，我们以第 1 个参数为 例进行说明，多个参数时校正值读取与修改方法相同。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 6B | 00 01 | F5 D6 |
对于正确的查询命令，设备会响应，比如响应数据为： 01 03 02 00 00 B8
44 ，其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 校正值 | 校验码 |
| 01 | 03 | 02 | 00 00 | B8 44 |
响应数据中，第一个字节 01 表示当前设备的真实地址，00 6B 为第一个 状态量校正值寄存器。若设备有多个参数，其它参数操作方式与此相同,一般 温度、湿度有此参数。
（2）更改校正值
比如当前状态量偏小，我们希望将其真实值加 100，当前值加 100 校正操 作命令为：01 06 00 6B 00 64 F9 FD。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 6B | 00 64 | F9 FD |
比如当前状态量偏大，我们希望将其真实值减 100，当前值减 100 校正操 作命令为：01 06 00 6B FF 9C B9 8F 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 6B | FF 9C | F9 FD |
电流型 4～20mA 输出、电压型 0～5V 输出

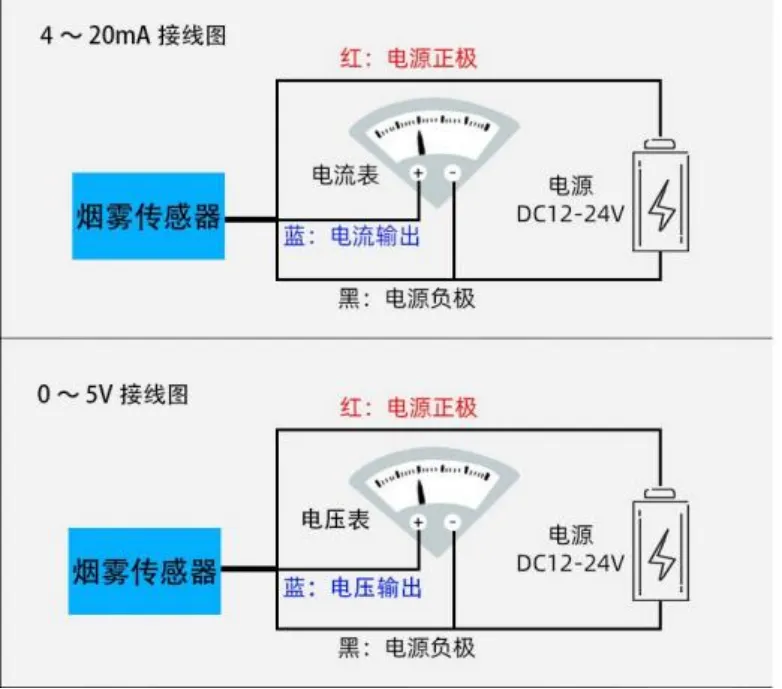

（1） 接线图
（2）4～20mA 电流型：烟雾与电流计算
烟雾量程范围 0～2000PPM，模拟量输出为 4～20mA 电流信号时，烟雾与电 流的计算关系公式： X=（2000-0）*(A-4)÷（20-4）+0，
其中 5000 为烟雾量程上限，0 为量程下限，20 为电流输出量程上限，4 为 量程下限，A 为当前电流输出值，X 为计算出来的烟雾值。
常用数值列表：
| 电流 A(mA) | 烟雾值（PPM） | 计算过程 |
| 4 | 0.0 | （2000-0）*(4-4)÷（20-4）+0 |
| 5 | 125 | （2000-0）*(5-4)÷（20-4）+0 |
| 6 | 250 | （2000-0）*(6-4)÷（20-4）+0 |
| 7 | 375 | （2000-0）*(7-4)÷（20-4）+0 |
| 8 | 500 | （2000-0）*(8-4)÷（20-4）+0 |
| 9 | 625 | （2000-0）*(9-4)÷（20-4）+0 |
| 10 | 750 | （2000-0）*(10-4)÷（20-4）+0 |
| 11 | 875 | （2000-0）*(11-4)÷（20-4）+0 |
| 12 | 1000 | （2000-0）*(12-4)÷（20-4）+0 |
| 13 | 1125 | （2000-0）*(13-4)÷（20-4）+0 |
| 14 | 1250 | （2000-0）*(14-4)÷（20-4）+0 |
| 15 | 1375 | （2000-0）*(15-4)÷（20-4）+0 |
| 16 | 1500 | （2000-0）*(16-4)÷（20-4）+0 |
| 17 | 1625 | （2000-0）*(17-4)÷（20-4）+0 |
| 18 | 1750 | （2000-0） | *(18-4)÷ | （20-4） | +0 |
| 19 | 1875 | （2000-0） | *(19-4)÷ | （20-4） | +0 |
| 20 | 2000 | （2000-0） | *(20-4)÷ | （20-4） | +0 |
如表所示，当测量电流输出值 8mA 时，当前烟雾浓度值为 500PPM.
(3) 0～5V 电压型：烟雾与电压计算
烟雾量程范围 0～2000PPM，模拟量输出为 0～5V 电压信号时，烟雾与电压 的计算关系公式：X=2000*V÷5
其中 2000 为烟雾量程上限，5 为电压输出量程上限，V 为当前电压输出值， X 为计算出来的烟雾值
| 电压 V(V) | 烟雾值（PPM） | 计算过程 |
| 0 | 0.0 | 2000*0÷5 |
| 0.5 | 200 | 2000*0.5÷5 |
| 1 | 400 | 2000*1÷5 |
| 1.5 | 600 | 2000*1.5÷5 |
| 2 | 800 | 2000*2÷5 |
| 2.5 | 1000 | 2000*2.5÷5 |
| 3 | 1200 | 2000*3÷5 |
| 3.5 | 1400 | 2000*3.5÷5 |
| 4 | 1600 | 2000*4÷5 |
| 4.5 | 1800 | 2000*4.5÷5 |
| 5 | 2000 | 2000*5÷5 |
如表所示，当测量电压输出值 1.5V 时，当前烟雾浓度值为 600PPM.
