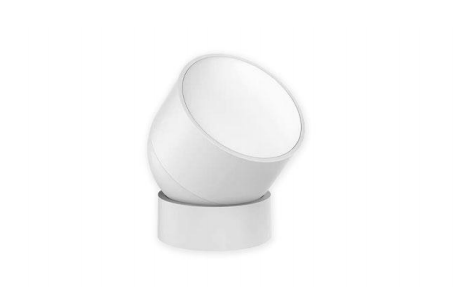

一、产品概述
核心功能：通过本地AI视频分析实时检测人体存在并统计人数（最多10人），无需联网，保障隐私安全。
技术特性：
- 离线处理：嵌入式AI芯片本地计算，不存储/传输图像
- 双协议兼容：支持标准Modbus RTU及自定义通信协议
- 多维度输出：人体状态信号、实时人数统计、可编程语音播报、干接点控制（可选）
二、技术规格
| 类别 | 参数 |
|---|---|
| 物理尺寸 | 80×80×25mm（含可调云台） |
| 探测性能 | 5米有效距离，100°广角视场 |
| 人数容量 | 最大10人（需完整露出头肩部） |
| 电源要求 | DC 12-24V宽电压输入（待机电流≤100mA@12V） |
| 通信接口 | RS485（Type-C物理接口） |
| 协议支持 | Modbus RTU / 自定义二进制协议 |
| 波特率范围 | 4800/9600/19200/57600/115200（可配置） |
| 安装方式 | 侧壁安装（支持±45°俯仰调节） |
| 适用场景 | 室内封闭空间 |
三、核心功能详解
- 人体检测
- 基于计算机视觉算法识别人体轮廓，输出存在状态（0=无人/1=有人）及精确人数。
- 精度限制：头部遮挡可能导致漏检；多人需保持头肩部无重叠。
- 语音播报系统 触发逻辑 语音库 典型场景 有人检测 9种预设 迎宾提示、安防警告、区域提醒等 无人检测 5种预设 离岗提醒、安全确认、岗位值守等 播报模式 4种可选 单次/循环播报（支持状态组合触发）
- 可视化指示
- 三色LED状态灯：
- 红色：未检测到人体
- 绿色：检测到人体
- 蓝色：配置模式激活
- 控制信号输出
- 干接点输出（定制版）：
- 保持模式：有人闭合/无人断开
- 脉冲模式：宽度可设（0.1-25.5秒）
- 数字信号输出：通过RS485实时上传JSON格式数据包
四、安装配置指
电气连接
电源+ ──► 12-24V DC
电源- ──► GND
信号+ ──► RS485 A线
信号- ──► RS485 B线
安全规范：
- 操作前必须切断电源！
- 使用非接触式电压检测仪验证断电
- 严禁在潮湿环境操作
无线配置流程
- 激活配置模式：5秒内连续触发遥控器设置键5次（三灯全亮）
- 关键参数设置：
- 探测延时：1-7200秒（影响无人状态判定）
- 设备地址：1-254（多设备组网时唯一标识）
- 语音策略：独立设置有人/无人播报内容
- 保存机制：
- 成功：绿灯闪烁1次
- 失败：红灯闪烁1次
快捷指令：
- 设备巡检：单按查询键获取地址
- 紧急重启：5秒内连按5次设置键
- 恢复出厂：10秒内连按10次设置键
五、通信协议架构
Modbus寄存器映射表
| 地址(HEX) | 类型 | 功能 | 数据定义 |
|---|---|---|---|
| 0x0000 | RO | 人体存在状态 | 0x0000(无)/0x0001(有) |
| 0x0001 | RO | 实时人数 | 0-10（整型） |
| 0x0002 | RW | 状态保持延时 | 1-7200（秒） |
| 0x0006 | RW | 播报音量 | 0(静音)-10(最大) |
| 0x00FF | WO | 恢复出厂 | 写入0xFFFF |
通信实例
- 读取人体状态（设备地址0x01）
TX: 01 03 00 00 00 01 84 0A
RX: 01 03 02 00 01 79 84 // 00 01表示检测到人体- 设置10秒延时
TX: 01 06 00 02 00 0A 28 0F
RX: 01 06 00 02 00 0A 28 0F // 回声验证六、典型应用场景
- 智能照明控制：根据人数动态调节灯光强度
- 安防监控系统：危险区域语音警告（如“禁止进入”播报）
- 能源管理系统：无人区域自动关闭空调/设备电源
- 空间利用率分析：商业场所人流量统计
七、技术支持
- 物理包装：
- 单盒内容：传感器×1、说明书、保修卡
- 运输规格：50件/箱（净重10kg，尺寸45×45×25cm）
- 质量保证：12个月有限保修（非人为损坏）
