YX276是本公司推出的大功率防水音柱，采用悦欣电子智能MP3音乐播放芯片为处理核心，FLASH芯片为存储器开发的语音播放器材，具有最多5路开关量控制和RS485串口通信，Modbus RTU协议，可以通过简单的串口指令完成播放指定的语音，以及如何播放语音等功能，无需繁琐的底层操作，使用方便，稳定可靠，功能可定制。

外放采用全频大喇叭，声音音质好、音量大等特点。外壳为铝镁合金材质，坚固耐用，外形美观，安装方便。可抵挡长期的风吹雨淋，日晒霜雪。适合户外全天候使用，如学校、广场、公园、车站、批发市场等公共场所的室内外场所使用。安装主要采用壁挂式安装，安装方便稳定。

2、产品参数

项目	参数说明
产品型号	YX276音柱
供电电压	DC 9V–24V
工作电流	≤2000mA（输入：DC24V）
工作温度	-40℃ ~ 80℃
输出功率	20W（12V）/ 30W（24V）
文件格式	Mp3格式（比特率≤192Kbps）
外形尺寸	148×100×276(mm)
触发方式	RS485串口通信（Modbus RTU协议）
存储容量	默认内置8M闪存，支持TF卡/U盘扩展（最大32G）

3、功能简介

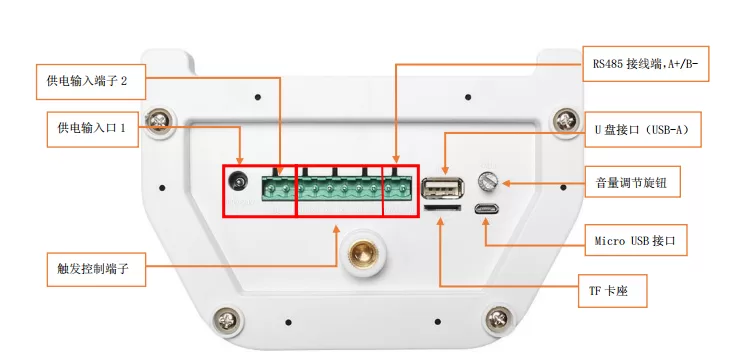

3.1 控制面板说明

接口名称	功能说明
供电输入口	支持DC9~24V输入，可外接AC220V转DC12V电源适配器
触发控制端	5路开关量控制，低触发/高触发可选，可接开关或传感器
RS485接线端	A+/B-，用于串口通信
U盘接口	外接U盘扩展内存，最大支持32G
TF卡座	支持TF卡扩展内存，最大支持32G
音量调节旋钮	实时调节播放音量
Micro USB接口	连接电脑更换语音文件及配置文件

3.2 更换语音文件

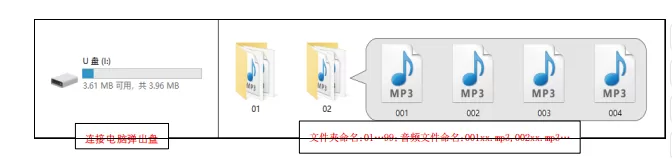

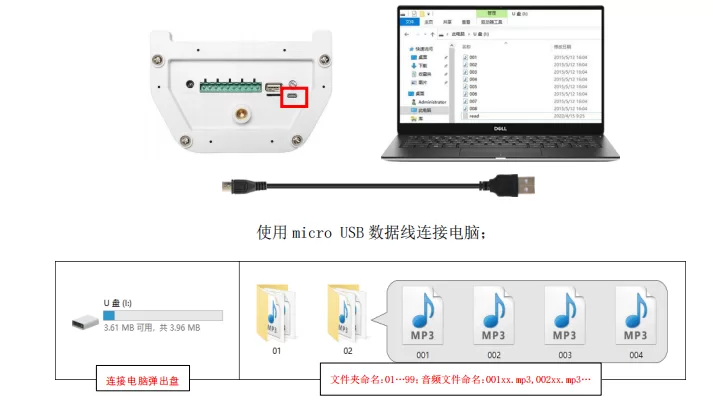

使用Micro USB连接电脑，设备会被识别为U盘；
支持文件夹命名：01~99；
支持文件名命名：001xxx.mp3 ~ 255xxx.mp3；
播放顺序按文件拷贝时间排序，非文件名顺序；
文件需为MP3格式，支持采样率：8/11.025/12/16/22.05/24/32/44.1/48KHz；
更换前请先断电，完成后断开连接再通电。

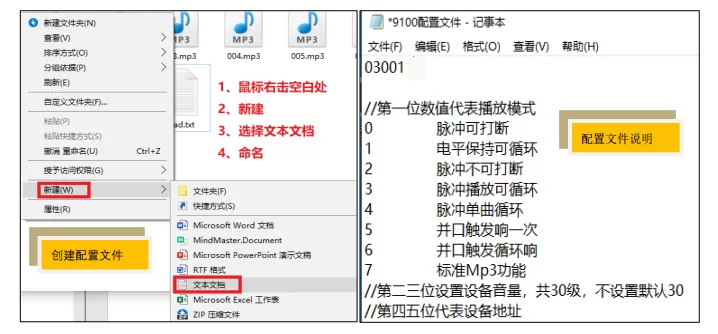

3.3 配置文件说明（config.txt）

必须放在根目录，文件名必须为config.txt；
格式为5位数字，例如：03001
第1位：播放模式（0~7）
第2~3位：音量（1~30）
第4~5位：设备地址（0~99）

4、串口说明

4.1 通讯格式

协议：Modbus RTU
波特率：9600（默认）
数据位：8，停止位：1，校验：CRC16
地址范围：0x01~0xFE（1~254）

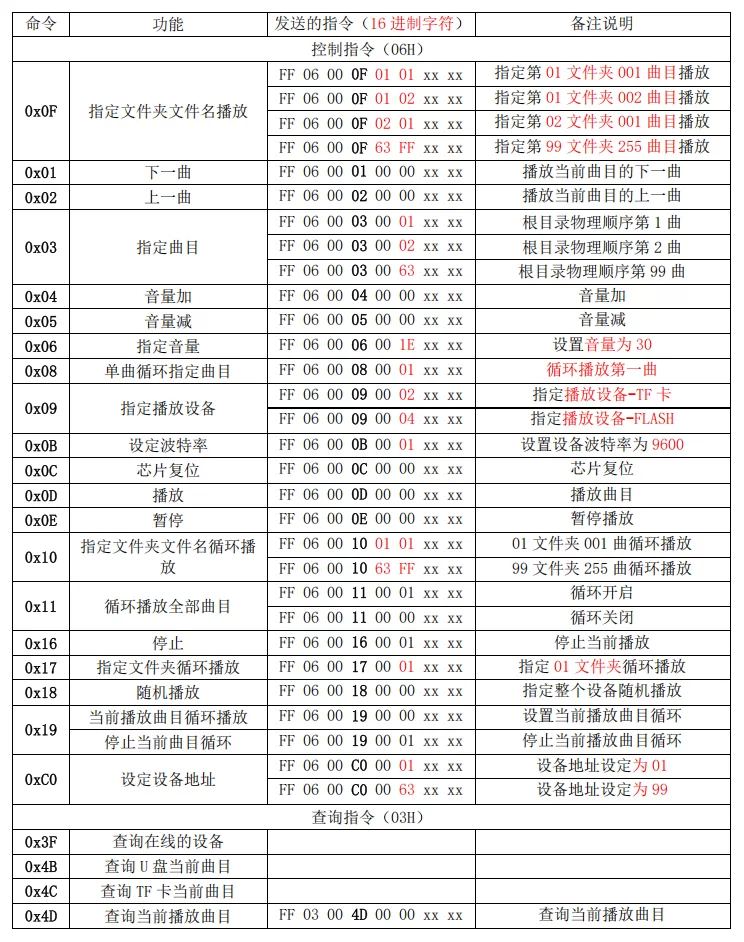

4.2 串口调试指令表（节选）

5、串口指令详解

5.1 控制指令（节选）

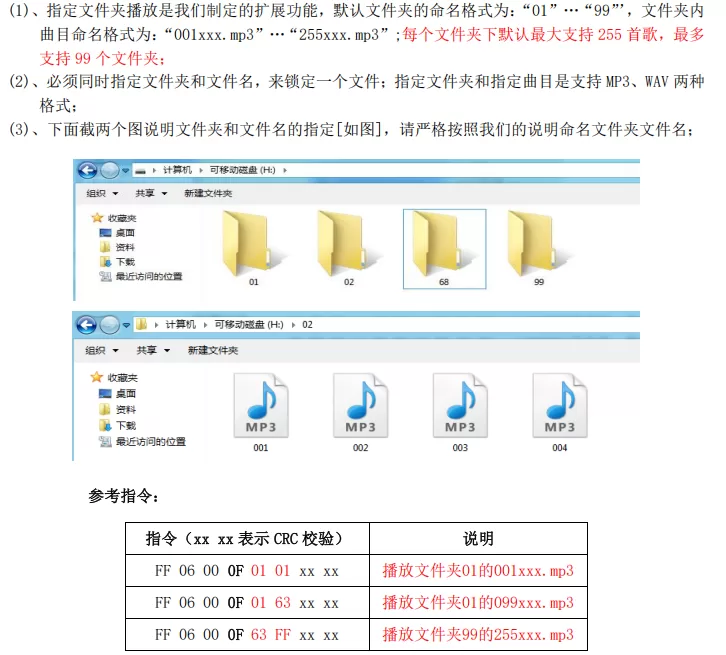

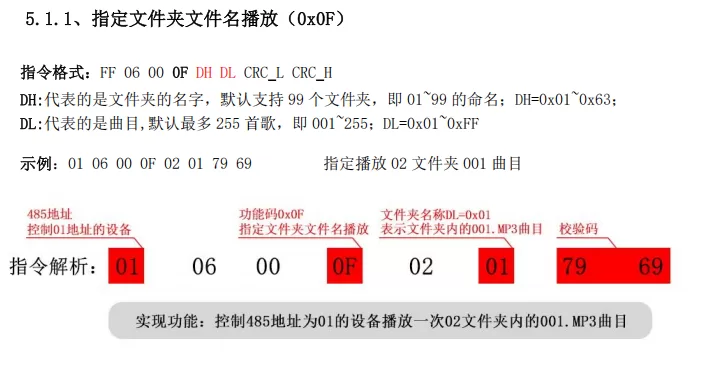

0x0F：指定文件夹文件名播放
0x03：指定曲目播放（物理顺序）
0x06：设置音量（0~30）
0x0B：设置波特率
0x17：指定文件夹循环播放
0x19：当前曲目循环播放
0x10：指定文件夹文件名循环播放
0xC0：设置设备地址（1~254）

5.2 查询指令（节选）

0x3F：查询在线设备
0x42：查询播放状态
0x43：查询音量
0x47~0x49：查询U盘/TF卡/Flash总文件数
0x4B~0x4D：查询当前播放曲目

6、安装指导

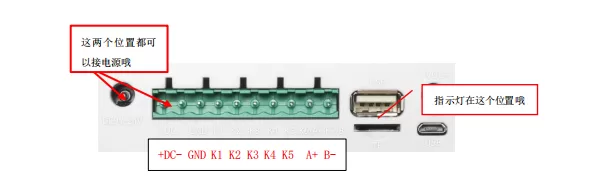

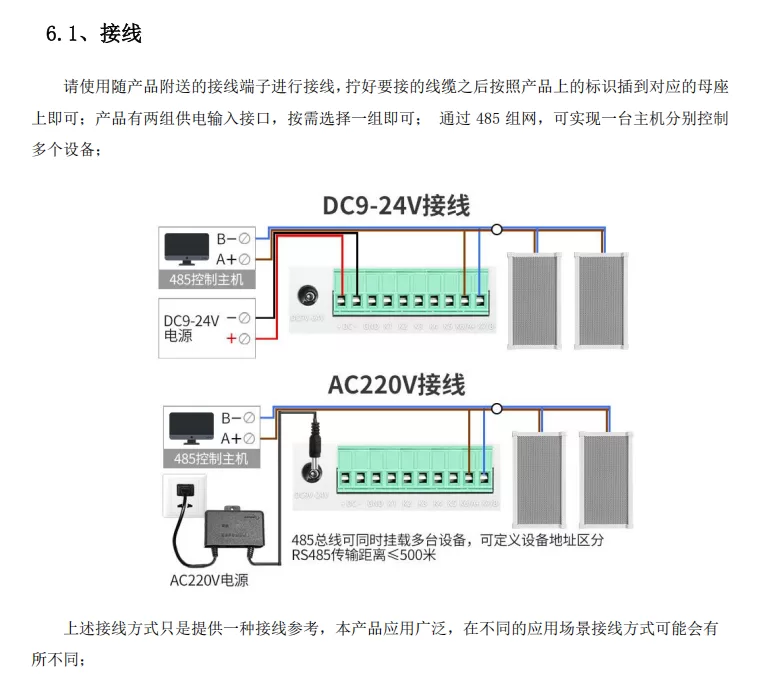

6.1 接线说明

支持DC 9–24V供电，建议使用≥2A电源；

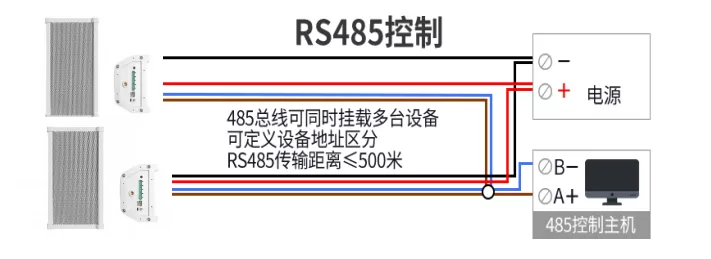

RS485总线支持多台设备并联，传输距离≤500米；
支持AC220V转DC12V/24V适配器供电。

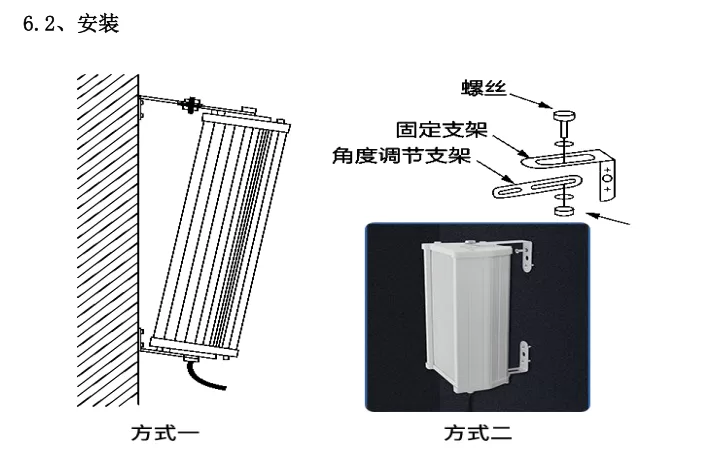

6.2 安装方式

壁挂式安装，配支架与螺丝；
支持角度调节；
请确保安装牢固，避免震动或跌落。

6.3 功能测试与调试

使用USB转485模块连接电脑；
软件：sscom5.13.1（可联系客服获取）；
安装驱动（CH340G），选择正确COM口；
打开串口，供电后可收到设备返回数据；
可发送指令测试播放、音量、状态等功能。

6.4 常见问题

问题描述	可能原因与解决方法
供电后无反应	检查电源、指示灯、电压是否≥9V
无声音	检查音量旋钮、文件格式、是否识别存储器
播放顺序错误	文件按拷贝时间排序，非文件名；建议格式化后重拷
更换语音后无法播放	检查是否为MP3格式，采样率是否匹配
电脑无法识别设备	更换数据线，确保支持数据传输
U盘/TF卡无法识别	格式必须为FAT32，非NTFS

打赏赞

YX276多功能音柱产品手册（V2.2）

1、简介

2、产品参数
