一、技术参数

​​工作温度​​：-20 - 60℃ ​​

工作电压​​：DC12V - DC24V ​​

输出电流​​：16A（每个回路） ​​

额定功率​​：12V：<500W 24V：<1000W ​​

输出回路​​：红（R）、绿（G）、蓝（B）三个通道 ​​

输出颜色​​：16777216(256 * 256 * 256）种 ​​

输出连接​​：共阳 ​​

静态功耗​​：<0.3W ​​

外形尺寸​​：88mm * 54mm * 59mm（长宽高） ​​

通信方式​​：RS485 ​​

波特率​​：4800 9600 19200 38400 57600 115200 ​​

通信协议​​：自有协议、MODBUS-RTU协议、自定义协议

二、功能特点

​​多种场景​​：

• 颜色控制、无极自动调光
• 定时开关、全彩爆闪、7色呼吸

​​灵活的指令​​：

• 自定义指令关联控制
• 自带IO控制、远程IO控制
• 双色筒灯调色温专用指令
• 单回路、多回路定时开关控制
• RGB灯色彩控制（多达1600万色）
• 可配置波特率、上电记忆功能、回复使能

​​丰富的输入输出功能​​：

• 2个可编程输入IO
• 6个可编程自动场景
• 延时控制、延时输入技术（方便对接人体感应）

​​多种负载对接能力​​：

• 标准共阳RGB灯带/灯具
• 独立的单色灯带、双色温筒灯

三、无缝多协议

• 本司自定协议(推荐采用)
• 工业级标准MODBUS协议系统
• 多达6条用户可自定义协议(需要配合本司自定协议使用)

四、可靠的安全性能

• RS485通信控制
• 55A原装进口MOS
• 防电源反接功能，宽电压7-28V供电
• 强干扰环境的应用，可选择高速隔离通信版
• 全部使用大厂原装器件，高性价比。工业级进口MCU抗干扰能力强

五、接线端说明

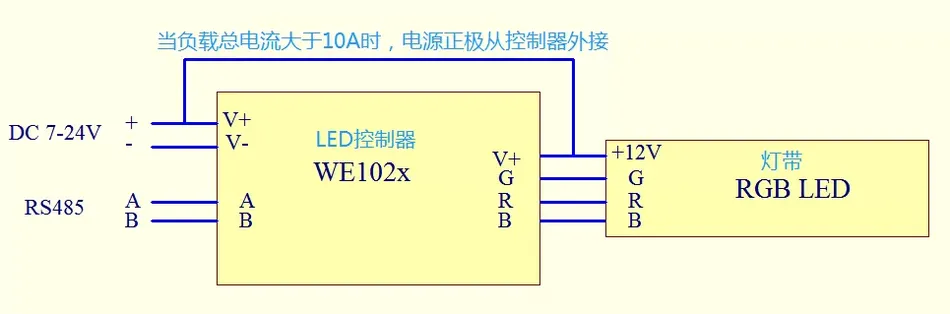

V+：模块供电正极（宽电压7-26V供电） V-：模块供电负极 A：RS485的A端 B：RS485的B端 V+：共阳RGB灯正极（与供电的V+相通） R：LED红色（负极） G：LED绿色（负极） B：LED蓝色（负极）

六、控制器选项表

型号	通信接口	通信隔离	负载能力	单回路负载能力	供电电源
WE102	RS485	无	15A	5A	-
WE102A	RS485	无	20A	5A	-
WE102B	RS485	有	15A	5A	-
WE102C	RS485	有	20A	5A	-
WE102D	RS485	无	6A	2A	-
WE102E	RS485	无	8A	2A	-
WE102F	RS485	无	6A	2A	-

​​说明​​：

1. 控制器是低压直流控制器，默认的供电电压是DC:7-28V。建议12V或24V。当应用在供电电压大于28V时，需要提前联系客服人员进行定制。
2. 控制器的输出端口是大功率MOS管，严禁负载(输出与V+)短路。为了防止负载短路，请选择与负载功率合适的保险管进行保护。
3. 控制器的负载电压与供电电压要一致。

七、通信协议说明

自有协议

本协议用于配置设备的 RS485 通信参数。所有命令均以 0xA5开头，以 0x5A结尾。​​校验和​​是从 ​​长度字节​​ 开始，到 ​​校验和字节之前​​ 的所有字节的累加和（通常取低8位）。

---

1. 设置通信地址 (0xB0)

• ​​功能：​​ 更改设备的通信地址。
• ​​重要提示：​​

o如果设备上有 ​​地址拨码开关​​，此命令​​无效​​，会返回失败 (0xB3)。必须使用拨码开关设置地址。

o​​拨码开关操作：​​

• 出厂默认：所有开关在非数字侧 (1)，地址为 0xFF。
• 设置地址：将开关拨到数字侧表示该位为 0，否则为 1。
• ​​必须断电操作！​​ 带电操作可能损坏控制器。
• 拨码开关设置后，​​重新通电​​生效。

o使用此命令设置地址：​​无需断电，立即生效​​，新地址会保存。

• ​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此命令数据部分长度 (旧地址 + 命令字 + 新地址 = 3字节)
3	旧地址	0xXX	​​当前​​与设备通信使用的地址 (0x00-0xFF)
4	命令字	0xB0	地址设置命令
5	新地址	0xXX	要设置的​​新地址​​ (0x00-0xFF)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​新地址​​ 的累加和 (SUM(0x04, 旧地址, 0xB0, 新地址))
7	结束码	0x5A	固定结束符

·

• ​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此响应数据部分长度 (新地址 + 命令字 = 2字节)
3	新地址	0xXX	设备当前使用的地址 (即设置后的地址)
4	命令字	0xB2 / 0xB3	​​0xB2 = 设置成功​​ ​​0xB3 = 设置失败​​ (通常因拨码开关存在导致)
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字​​ 的累加和 (SUM(0x03, 新地址, 命令字))
6	结束码	0x5A	固定结束符

·

---

2. 查询通信地址 (0xB1)

·​​功能：​​ 查询设备当前的通信地址。

·​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此命令数据部分长度 (地址 + 命令字 = 2字节)
3	地址	0xXX / 0xFF	​​本机地址​​ (单台查询) 或 ​​0xFF​​ (广播查询，所有设备都会响应地址)
4	命令字	0xB1	地址查询命令
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字 (0xB1)​​ 的累加和 (SUM(0x03, 地址, 0xB1))
6	结束码	0x5A	固定结束符

·

·​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此响应数据部分长度 (地址 + 命令字 = 2字节)
3	地址	0xXX	设备​​当前​​的通信地址
4	命令字	0xB2	地址查询回复命令 (固定为成功回复)
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字 (0xB2)​​ 的累加和 (SUM(0x03, 地址, 0xB2))
6	结束码	0x5A	固定结束符

·

---

3. 设置通信波特率 (0xB4)

• ​​功能：​​ 更改设备的 RS485 通信波特率。
• ​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此命令数据部分长度 (地址 + 命令字 + 波特率 = 3字节)
3	地址	0xXX	​​当前​​与设备通信使用的地址 (0x00-0xFF)
4	命令字	0xB4	波特率设置命令
5	波特率	0x01-0x05	​​1=4800, 2=19200, 3=38400, 4=57600, 5=115200, 其他=9600​​
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​波特率​​ 的累加和 (SUM(0x04, 地址, 0xB4, 波特率))
7	结束码	0x5A	固定结束符

·

• ​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 波特率 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xB6 / 0xB7	​​0xB6 = 设置成功​​ ​​0xB7 = 设置失败​​
5	波特率	0x01-0x05	​​设备当前使用的波特率​​ (1=4800, 2=19200, 3=38400, 4=57600, 5=115200, 其他=9600)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​波特率​​ 的累加和 (SUM(0x04, 地址, 命令字, 波特率))
7	结束码	0x5A	固定结束符

·

---

4. 查询通信波特率 (0xB5)

·​​功能：​​ 查询设备当前的 RS485 通信波特率。

·​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此命令数据部分长度 (地址 + 命令字 = 2字节)
3	地址	0xXX / 0xFF	​​本机地址​​ (单台查询) 或 ​​0xFF​​ (广播查询)
4	命令字	0xB5	波特率查询命令
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字 (0xB5)​​ 的累加和 (SUM(0x03, 地址, 0xB5))
6	结束码	0x5A	固定结束符

·

·​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 波特率 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xB6 / 0xB7	​​0xB6 = 查询成功​​ ​​0xB7 = 查询失败​​ (不常见)
5	波特率	0x01-0x03	​​设备当前使用的波特率​​ (​​1=19200, 2=57600, 3=115200, 其他=9600​​)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​波特率​​ 的累加和 (SUM(0x04, 地址, 命令字, 波特率))
7	结束码	0x5A	固定结束符

·

o​​注意：​​ 查询响应中的波特率数值定义 (1=19200, 2=57600, 3=115200) 与设置命令 (1=4800, 2=19200, 3=38400...) ​​不同​​，且范围更小。其他=9600是相同的。

---

5. 设置是否回复 ACK (0xB8)

·​​功能：​​ 设置设备在收到命令后是否回复确认 (ACK)。

o0x00(默认): ​​回复​​ ACK。

o0x01: ​​不回复​​ ACK。

·​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此命令数据部分长度 (地址 + 命令字 + 回复关闭 = 3字节)
3	地址	0xXX	​​当前​​与设备通信使用的地址 (0x00-0xFF)
4	命令字	0xB8	ACK 回复设置命令
5	回复关闭	0x00 / 0x01	​​0 = 回复ACK (默认)​​ ​​1 = 不回复ACK​​
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​回复关闭​​ 的累加和 (SUM(0x04, 地址, 0xB8, 回复关闭))
7	结束码	0x5A	固定结束符

·

·​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 回复关闭 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xBA / 0xBB	​​0xBA = 设置成功​​ ​​0xBB = 设置失败​​
5	回复关闭	0x00 / 0x01	​​设备当前的ACK回复状态​​ (0=回复, 1=不回复)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​回复关闭​​ 的累加和 (SUM(0x04, 地址, 命令字, 回复关闭))
7	结束码	0x5A	固定结束符

·

---

6. 查询是否回复 ACK (0xB9)

• ​​功能：​​ 查询设备当前是否回复 ACK。
• ​​重要提示：​​ 如果设备已设置为不回复 ACK (0x01)，发送此查询命令后，设备​​不会回复​​任何数据（通信灯可能会闪，但串口无输出）。
• ​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此命令数据部分长度 (地址 + 命令字 = 2字节)
3	地址	0xXX / 0xFF	​​本机地址​​ (单台查询) 或 ​​0xFF​​ (广播查询)
4	命令字	0xB9	ACK 回复查询命令
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字 (0xB9)​​ 的累加和 (SUM(0x03, 地址, 0xB9))
6	结束码	0x5A	固定结束符

·

• ​​接收响应 (设备 -> 主机)：​​ (仅当设备设置为回复 ACK 时才会收到)

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 回复关闭 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xBA / 0xBB	​​0xBA = 查询成功​​ ​​0xBB = 查询失败​​ (不常见)
5	回复关闭	0x00 / 0x01	​​设备当前的ACK回复状态​​ (0=回复, 1=不回复)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​回复关闭​​ 的累加和 (SUM(0x04, 地址, 命令字, 回复关闭))
7	结束码	0x5A	固定结束符

·

---

7. 设置断电输出状态记忆功能 (0xBC)

• ​​功能：​​ 控制设备断电后是否记忆并恢复断电前的输出状态。

o0x00(默认): ​​不记忆​​。下次上电输出为默认状态。

o0x01: ​​记忆​​。下次上电恢复断电前的输出状态。

• ​​说明：​​ 开启记忆功能 (0x01) 后，设备会在​​下一次收到有效的输出控制命令并执行后​​，将​​当时的输出状态​​保存下来。断电后，下次上电即恢复该状态。
• ​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此命令数据部分长度 (地址 + 命令字 + 记忆功能 = 3字节)
3	地址	0xXX	​​当前​​与设备通信使用的地址 (0x00-0xFF)
4	命令字	0xBC	记忆功能设置命令
5	记忆功能	0x00 / 0x01	​​0 = 不记忆 (默认)​​ ​​1 = 记忆​​
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​记忆功能​​ 的累加和 (SUM(0x04, 地址, 0xBC, 记忆功能))
7	结束码	0x5A	固定结束符

·

• ​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 记忆功能 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xBE / 0xBF	​​0xBE = 设置成功​​ ​​0xBF = 设置失败​​
5	记忆功能	0x00 / 0x01	​​设备当前的记忆功能状态​​ (0=不记忆, 1=记忆)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​记忆功能​​ 的累加和 (SUM(0x04, 地址, 命令字, 记忆功能))
7	结束码	0x5A	固定结束符

·

---

8. 查询断电输出状态记忆功能 (0xBD)

• ​​功能：​​ 查询设备当前的断电输出状态记忆功能状态。
• ​​发送命令 (主机 -> 设备)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x03	此命令数据部分长度 (地址 + 命令字 = 2字节)
3	地址	0xXX / 0xFF	​​本机地址​​ (单台查询) 或 ​​0xFF​​ (广播查询)
4	命令字	0xBD	记忆功能查询命令
5	校验和	0xXX	从 ​​长度 (0x03)​​ 到 ​​命令字 (0xBD)​​ 的累加和 (SUM(0x03, 地址, 0xBD))
6	结束码	0x5A	固定结束符

·

• ​​接收响应 (设备 -> 主机)：​​

字节位置	字段	值 (十六进制)	说明
1	起始码	0xA5	固定起始符
2	长度	0x04	此响应数据部分长度 (地址 + 命令字 + 记忆功能 = 3字节)
3	地址	0xXX	设备地址
4	命令字	0xBE / 0xBF	​​0xBE = 查询成功​​ ​​0xBF = 查询失败​​ (不常见)
5	记忆功能	0x00 / 0x01	​​设备当前的记忆功能状态​​ (0=不记忆, 1=记忆)
6	校验和	0xXX	从 ​​长度 (0x04)​​ 到 ​​记忆功能​​ 的累加和 (SUM(0x04, 地址, 命令字, 记忆功能))
7	结束码	0x5A	固定结束符

·

---

​​总结关键点：​​

1. ​​起始/结束码：​​ 所有命令都以 0xA5开始，以 0x5A结束。
2. ​​长度：​​ 指从 ​​长度字节之后​​ 到 ​​校验和字节之前​​ 的数据字节数。
3. ​​校验和：​​ 计算范围是从 ​​长度字节​​ 开始，到 ​​校验和字节之前​​ 的所有字节。务必正确计算。
4. ​​地址：​​
5. 设置/查询特定设备时使用其 ​​当前地址​​。
6. 广播地址 0xFF可用于查询命令（地址、波特率、ACK状态、记忆功能），所有设备都会响应（注意冲突）。
7. ​​拨码开关：​​ 存在时，地址设置命令无效且危险（需断电操作）。
8. ​​ACK 回复：​​ 如果设备设置为不回复 ACK (0x01)，发送查询 ACK 状态命令 (0xB9) 将​​不会收到任何响应​​。
9. ​​记忆功能：​​ 开启后，需发送​​一次有效的输出控制命令​​，设备才会保存​​当时的输出状态​​用于断电恢复。

WE-10x系列 LED控制器通信协议完整文档

1. 概述

WE-10x系列LED控制器主要用于对低压RGB灯具、单双色灯具的颜色和亮度进行控制。支持标准的RS485通信接口，数据交换采用16进制协议。在具体的命令格式中，各部分以字节为单位。可以通过软件配置其它的波特率。配置后会按最新波特率应答命令。

出厂默认参数

• ​​通信波特率​​：9600bps
• ​​数据位​​：8位
• ​​停止位​​：1位
• ​​校验位​​：无
• ​​设备地址​​：0x00-0xFE（广播地址0xFF）

2. 指令格式说明

基本指令格式

[起始码] [长度] [地址] [命令字] [有效数据] [校验和] [结束码]

各字段说明

字段	说明	值	备注
起始码	数据帧开始标志	0xA5	固定值
长度	起始码、长度、结束码除外的所有通信内容的字节之和	0xXX	从"地址"到"校验和"的字节长度和
地址	控制器地址	0x00-0xFE	广播地址0xFF不应答
命令字	命令的功能码	0xA0-0xA1	详见各指令协议
有效数据	通信中的有效数据	-	各指令的数据内容定义详见各指令协议
校验和	长度、地址、命令字、有效数据的算术累加和	0xXX	溢出部分忽略，取低8位；可使用0xEE替换（不校验）
结束码	数据帧结束标志	0x5A	固定值

3. 具体指令说明

3.1 设置RGB(RGBW)值

​​功能​​：依据三基色原理设置RGB的值，W值为可选的亮度值。

发送指令格式

A5 [长度] [地址] A0 [R值] [G值] [B值] [W值] [校验和] 5A

​​长度说明​​：

• RGB类型控制器：0x06（6字节）
• RGBW类型控制器：0x07（7字节）

​​参数范围​​：

• R值：0x00-0xFF（红色输出值）
• G值：0x00-0xFF（绿色输出值）
• B值：0x00-0xFF（蓝色输出值）
• W值：0x00-0xFF（白色输出值，仅RGBW类型有效）

接收指令格式

A5 [长度] [地址] A2 [R值] [G值] [B值] [W值] [校验和] 5A

​​长度说明​​：

• RGB类型控制器：0x06（6字节）
• RGBW类型控制器：0x07（7字节）

示例

​​RGBW类型控制器，红灯和白灯亮​​：

• 发送：A5 07 FF A0 FF 00 00 FF EE 5A
• 接收：A5 06 00 A2 FF 00 00 A7 5A

3.2 查询RGB(RGBW)值

​​功能​​：查询控制器当前的RGB(W)输出值。

发送指令格式

A5 03 [地址] A0 [校验和] 5A

接收指令格式

A5 [长度] [地址] A2 [R值] [G值] [B值] [W值] [校验和] 5A

示例

• 发送：A5 03 FF A0 EE 5A
• 接收：A5 06 00 A2 FF 00 00 A7 5A

3.3 控制器场景功能设置

​​功能​​：设置各种场景效果，包括呼吸、暴闪、调光、单步调光、开关等。

发送指令格式

A5 [长度] [地址] A1 [场景码] [功能码] [场景内容] [校验和] 5A

​​参数说明​​：

• 场景码：0x01（呼吸灯）、0x02（暴闪）、0x03（调光）、0x04（单步调光）、0x05（开关）
• 功能码：详见相应的场景命令表
• 场景内容：详见相应的场景命令表

接收指令格式

同3.1的接收命令格式。

3.3.1 呼吸灯场景内容表

​​功能码​​：0x01 ​​场景内容格式​​：

[颜色码] [速度] [亮度]

​​颜色码说明​​：

• 0x01：红灯呼吸
• 0x02：绿灯呼吸
• 0x03：蓝灯呼吸
• 0x04：白灯呼吸（RGB型时是RGB合成白色呼吸，RGBW型时是W输出呼吸）
• 0x05：RGB呼吸
• 0x06：黄灯呼吸
• 0x07：紫灯呼吸

示例

• ​​红灯呼吸​​：A5 08 FF A1 01 01 01 00 FF EE 5A
• ​​绿灯呼吸​​：A5 08 FF A1 01 02 01 00 FF EE 5A
• ​​蓝灯呼吸​​：A5 08 FF A1 01 03 01 00 FF EE 5A
• ​​白灯呼吸​​：A5 08 FF A1 01 04 01 00 FF EE 5A
• ​​RGB呼吸​​：A5 08 FF A1 01 05 01 00 FF EE 5A
• ​​黄灯呼吸​​：A5 08 FF A1 01 06 01 00 FF EE 5A
• ​​紫灯呼吸​​：A5 08 FF A1 01 07 01 00 FF EE 5A

3.3.2 暴闪场景内容表

​​功能码​​：0x02 ​​场景内容格式​​：

[颜色码] [速度] [亮度] [其他参数]

示例

• ​​红灯爆闪​​：A5 08 FF A1 02 01 01 02 FF EE 5A
• ​​绿灯爆闪​​：A5 08 FF A1 02 02 01 02 FF EE 5A
• ​​蓝灯爆闪​​：A5 08 FF A1 02 03 01 02 FF EE 5A
• ​​白灯爆闪​​：A5 08 FF A1 02 04 01 02 FF EE 5A
• ​​7色爆闪​​：A5 0B FF A1 02 06 01 02 FF FF FF FF EE 5A
• ​​黄灯爆闪​​：A5 0B FF A1 02 07 01 02 FF FF FF EE 5A
• ​​紫灯爆闪​​：A5 0B FF A1 02 08 01 02 FF FF FF FF EE 5A

3.3.3 调光场景内容表

​​功能码​​：0x03 ​​场景内容格式​​：

[颜色码] [目标亮度] [速度]

示例

• ​​红灯调光​​：A5 07 FF A1 03 01 FF 01 EE 5A
• ​​绿灯调光​​：A5 07 FF A1 03 02 FF 01 EE 5A
• ​​蓝灯调光​​：A5 07 FF A1 03 03 FF 01 EE 5A
• ​​白灯调光​​：A5 07 FF A1 03 04 FF 01 EE 5A（只对RGBW输出型号有效）
• ​​同步调光（全亮）​​：A5 0A FF A1 03 05 FF FF FF FF 01 EE 5A
• ​​同步调光（全关）​​：A5 0A FF A1 03 05 00 00 00 00 01 EE 5A

3.3.4 单步调光场景内容表

​​功能码​​：0x04 ​​场景内容格式​​：

[操作码]

​​操作码说明​​：

• 0x01：红灯亮度加1
• 0x81：红灯亮度减1
• 0x02：绿灯亮度加1
• 0x82：绿灯亮度减1
• 0x03：蓝灯亮度加1
• 0x83：蓝灯亮度减1
• 0x04：白灯亮度加1（RGBW有效）
• 0x84：白灯亮度减1（RGBW有效）
• 0x05：RGBW亮度加1（RGBW有效）
• 0x85：RGBW亮度减1（RGBW有效）

示例

• ​​红灯亮度加1​​：A5 05 FF A1 04 01 EE 5A
• ​​红灯亮度减1​​：A5 05 FF A1 04 81 EE 5A
• ​​绿灯亮度加1​​：A5 05 FF A1 04 02 EE 5A
• ​​绿灯亮度减1​​：A5 05 FF A1 04 82 EE 5A
• ​​蓝灯亮度加1​​：A5 05 FF A1 04 03 EE 5A
• ​​蓝灯亮度减1​​：A5 05 FF A1 04 83 EE 5A
• ​​白灯亮度加1​​：A5 05 FF A1 04 04 EE 5A
• ​​白灯亮度减1​​：A5 05 FF A1 04 84 EE 5A
• ​​RGBW亮度加1​​：A5 05 FF A1 04 05 EE 5A
• ​​RGBW亮度减1​​：A5 05 FF A1 04 85 EE 5A

3.3.5 开关场景内容表

​​功能码​​：0x05 ​​场景内容格式​​：

[颜色码] [延时] [操作类型] [状态值]

​​操作类型说明​​：

• 0x01：单通道控制
• 0x05：RGBW同时控制

​​状态值说明​​：

• 0x01：开
• 0x00：关
• 0x02：开关切换（发送一次为开，下一次为关，循环）

示例

• ​​红灯开​​：A5 08 FF A1 05 01 00 01 01 EE 5A
• ​​红灯关​​：A5 08 FF A1 05 01 00 01 00 EE 5A
• ​​红灯开关切换​​：A5 08 FF A1 05 01 00 01 02 EE 5A
• ​​白灯开​​：A5 08 FF A1 05 04 00 01 01 EE 5A
• ​​白灯关​​：A5 08 FF A1 05 04 00 01 00 EE 5A
• ​​白灯开关切换​​：A5 08 FF A1 05 04 00 01 02 EE 5A
• ​​RGBW开​​：A5 0B FF A1 05 05 00 01 01 01 01 01 EE 5A
• ​​RGBW关​​：A5 0B FF A1 05 05 00 01 00 00 00 00 EE 5A
• ​​RGBW开关切换​​：A5 0B FF A1 05 05 00 01 02 02 02 02 EE 5A

4. 注意事项

1. 广播地址0xFF用于向所有设备发送命令，但设备不会响应广播命令
2. 校验和计算：从"长度"字节开始到"校验和"前一个字节的累加和，取低8位
3. 使用0xEE作为校验和可以跳过校验计算
4. RGB类型控制器忽略W值参数
5. 场景功能中的白色效果在RGB型和RGBW型控制器上的实现方式不同

LED控制器 MODBUS协议完整文档

1. 概述

WE-10x系列LED控制器主要用于对低压RGB灯具、单双色灯具的颜色和亮度进行控制，支持标准的RS485通信接口，数据交换采用标准的MODBUS RTU协议。有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

1.1 寄存器地址表

​​注：​​ 保持寄存器1相应的寻址地址是0x0000，保持寄存器2相应的寻址地址是0x0001，依次类推。

寄存器名称	寻址地址	功能说明	值范围	访问权限	备注
输出值R	0x0000	红色通道输出值	0x0000-0x00FF	读写	RGB值范围0-255
输出值G	0x0001	绿色通道输出值	0x0000-0x00FF	读写	RGB值范围0-255
输出值B	0x0002	蓝色通道输出值	0x0000-0x00FF	读写	RGB值范围0-255
输出值W	0x0003	白色通道输出值	0x0000-0x00FF	读写	W值范围0-255
设备地址	0x0004	设备通信地址	0x0001-0x00FF	读写	1-255
波特率	0x0005	通信波特率	0-5	读写	见波特率说明
禁止应答	0x0006	是否禁止应答	0-1	读写	0:允许,1:禁止
断电记忆	0x0007	断电状态记忆	0-1	读写	0:不记忆,1:记忆
场景功能	0x0008	场景功能设置	-	读写	见场景功能说明

​​波特率设置值说明：​​

• 0: 4800bps
• 1: 9600bps（默认值）
• 2: 19200bps
• 3: 38400bps
• 4: 57600bps
• 5: 115200bps

2. 指令列表

2.1 控制器参数设置

​​功能码：​​ 0x06（写单个寄存器） 控制器参数包括设备地址、波特率、禁止应答、断电记忆等参数。当不清楚设备地址时，可通过广播地址进行参数设置。 ​​指令格式：​​

[设备地址] [功能码0x06] [寄存器地址高8位] [寄存器地址低8位] [数据高8位] [数据低8位] [CRC校验低8位] [CRC校验高8位]

示例：控制器原地址为0x01，更改地址为0x03

• ​​发送命令：​​ 01 06 00 04 00 03 88 0A
• ​​接收响应：​​ 01 06 00 04 00 03 88 0A

​​说明：​​

• 地址设置时，返回命令的从机地址同接收的命令一致，都是0x01
• 新从机地址将在下一次通信时有效，设置完成后请使用新从机地址0x03
• 使用广播地址0x00可以进行设备地址初始化设置

2.2 控制器参数查询

​​功能码：​​ 0x03（读保持寄存器） ​​注意：​​ 当设置了"禁止应答"功能有效后，查询无返回。 ​​指令格式：​​

[设备地址] [功能码0x03] [起始地址高8位] [起始地址低8位] [寄存器数量高8位] [寄存器数量低8位] [CRC校验低8位] [CRC校验高8位]

示例：查询控制器地址

• ​​发送命令：​​ 01 03 00 04 00 01 C5 CB
• ​​接收响应：​​ 01 03 02 00 01 79 84

​​响应说明：​​

• 01：设备地址
• 03：功能码
• 02：返回数据字节数
• 00 01：查询到的参数值（此处为设备地址0x0001）
• 79 84：CRC校验

2.3 控制器输出值设置

​​功能码：​​ 0x10（写多个寄存器） 设置4个输出回路的值，当负载是RGB灯具时可以显示对应的颜色，当负载是单色灯具时，将对应每个输出的亮度值。本命令为RGBW格式设置，当控制器为"无W输出型号"时，W值将被控制器忽略。 ​​指令格式：​​

[设备地址] [功能码0x10] [起始地址高8位] [起始地址低8位] [寄存器数量高8位] [寄存器数量低8位] [数据字节数] [数据1高8位] [数据1低8位] ... [CRC校验低8位] [CRC校验高8位]

示例1：设置R回路输出为0xFF

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 FF 00 00 00 00 00 00 B9 75
• ​​接收响应：​​ 01 10 00 00 00 04 C1 CA

示例2：设置G回路输出为0xFF

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 00 00 FF 00 00 00 00 A2 6E
• ​​接收响应：​​ 01 10 00 00 00 04 C1 CA

示例3：设置B回路输出为0xFF

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 00 00 00 00 FF 00 00 86 4A
• ​​接收响应：​​ 01 10 00 00 00 04 C极 CA

示例4：设置W回路输出为0xFF

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 00 00 00 00 00 00 FF F6 3A
• ​​接收响应：​​ 01 10 00 极 00 00 04 C1 CA

示例5：设置全部回路输出为0xFF

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 FF 00 FF 00 FF 00 FF DD 11
• ​​接收响应：​​ 01 10 00 00 00 04 C1 CA

示例6：设置全部回路输出为0x00

• ​​发送命令：​​ 01 10 00 00 00 04 08 00 00 00 00 00 00 00 00 B6 7A
• ​​接收响应：​​ 01 10 00 00 00 04 C1 CA

2.4 控制器输出值查询

​​功能码：​​ 0x03（读保持寄存器）

示例：查询控制器地址为0x01的输出值

• ​​发送命令：​​ 01 03 00 00 00 04 44 09
• ​​接收响应：​​ 01 03 08 00 FF 00 FF 00 FF 00 00 BE FC

​​响应说明：​​

• 按照RGBW的顺序返回
• 上述示例返回值：R=0x00FF, G=0x00FF, B=0x00FF, W=0x0000
• 每个通道值占用2个字节（16位），但有效值为低8位

2.5 控制器场景功能设置

​​功能码：​​ 0x10（写多个寄存器） 包括呼吸、暴闪、调光、独立开关等功能。 ​​注：​​ 当是"RGB输出的型号"时，只要是白色功能都是合成的，比如灯带是RGB合成白色呼吸；当是"RGBW型号"时，灯带直接从W输出呼吸灯。

呼吸灯功能写入内容表

功能	写入值	说明
红灯呼吸	0x0001	红色呼吸效果
绿灯呼吸	0x0002	绿色呼吸效果
蓝灯呼吸	0x0003	蓝色呼吸效果
白灯呼吸	0x0004	白色呼吸效果
紫灯呼吸	0x0005	紫色呼吸效果
黄灯呼吸	0x极6	黄色呼吸效果
青灯呼吸	0x0007	青色呼吸效果
七彩呼吸	0x0008	七彩呼吸效果

爆闪功能写入内容表

功能	写入值	说明
红灯爆闪	0x0001	红色爆闪效果
绿灯爆闪	0x0002	绿色爆闪效果
蓝灯爆闪	0x0003	蓝色爆闪效果
白灯爆闪	0x0004	白色爆闪效果
7色爆闪	0x0005	7色循环爆闪

调光功能写入内容表

参数	地址偏移	说明
功能选择	0x0000	调光功能标识(0x0003)
R亮度值	0x0001	红色亮度(0x00-0xFF)
G亮度值	0x0002	绿色亮度(0x00-0xFF)
B亮度值	0x0003	蓝色亮度(0x00-0xFF)
W亮度值	0x0004	白色亮度(0x00-0xFF)
调光速度	0x0005	调光速度值

开关功能写入内容表

功能	写入值	说明
红灯开关	0x0001	红色开关切换
绿灯开关	0x0002	绿色开关切换
蓝灯开关	0x0003	蓝色开关切换
白灯开关	0x0004	白色开关切换
全部开关	0x0005	全部通道开关

示例1：设置控制器为紫灯呼吸

• ​​发送命令：​​ 01 10 00 08 00 05 0A 00 01 00 00 00 00 00 00 00 00 00 00 81 C8
• ​​接收响应：​​ 01 10 00 08 00 05 81 C8

示例2：7色爆闪

• ​​发送命令：​​ 01 10 00 08 00 08 10 00 02 01 00 02 00 FF FF FF 00 5B 4C
• ​​接收响应：​​ 01 10 00 08 00 08 40 0D

示例3：红灯亮度调到0x0F、绿灯亮度调到0xFF、蓝灯亮度调到0x80、白灯亮度调到0xA0

• ​​发送命令：​​ 01 10 00 08 00 07 0E 00 03 极 05 00 0F 00 FF 00 80 00 A0 00 01 1D C1
• ​​接收响应：​​ 01 10 00 08 00 07 00 09

示例4：控制器红灯开关转换（发送本命令一次为开，下一次为关，循环）

• ​​发送命令：​​ 01 10 00 08 00 05 0A 00 05 00 01 00 00 00 00 00 02 A6 61
• ​​接收响应：​​ 01 10 00 08 00 05 81 C8

示例5：RGBW全部延时1秒开关转换

• ​​发送命令：​​ 01 10 00 08 00 08 10 00 05 00 05 00 00 00 01 00 02 00 02 00 02 00 02 46 13
• ​​接收响应：​​ 01 10 00 08 00 08 40 0D

3. 通信参数默认值

• ​​设备地址：​​ 0x01（默认）
• ​​波特率：​​ 9600bps（8位数据位，1位停止位，无校验）
• ​​禁止应答：​​ 0（允许应答）
• ​​断电记忆：​​ 0（不记忆输出状态）

4. 注意事项

1. 使用广播地址0x00时，所有设备都会响应，可能导致通信冲突
2. 设置"禁止应答"功能后，设备将不响应任何查询命令
3. RGBW输出值范围为0x0000-0x00FF，实际有效值为低8位
4. 场景功能设置时，请根据控制器型号（RGB或RGBW）选择合适的功能
