Modbus分体式空调网关产品说明书

1、产品介绍：

分体式空调即一拖一空调系统，一台外机控制一台内机组成

产品为控制分体式空调网关。安装于每台内机对应的信号端子。

1.1 产品概述（因空调品牌的不同，分两种型号）

AF11	可控制美的、海尔、格        IRACC-AFD 控制大金 力、 日立、三菱重工
AFD	控制大金

1.2 产品基本规格及电气参数

产品名称	分体式空调智能控制网关
适用品牌	大金、东芝、 日立、三菱重工、三菱电机、海尔、美的、格力、三菱重工海尔等
产品型号	AFD11（仅大金）     AF11（其它）
通讯接口	RS485、无线（订制，提供内置无线模组）
产品尺寸	（mm：长*宽*高）56*56*17.5
传输模式	半双工
起始位及停止位	1
数据位 / 检验位	8    无  NONE
功耗	40mA-300mA，2/3W
电源	自供电 5V（空调内机对应端子直接供电）
波特率	9600bps
安装位置	空调室内机
线材要求	DATA 接线采用 2 芯屏蔽线 2*1.0 或者 2*1.5（不可用网线代替）

2、安装要求及接线示意图

安装条件：安装于室内机

内外机最大限制：仅限于每内机安装一个网关。

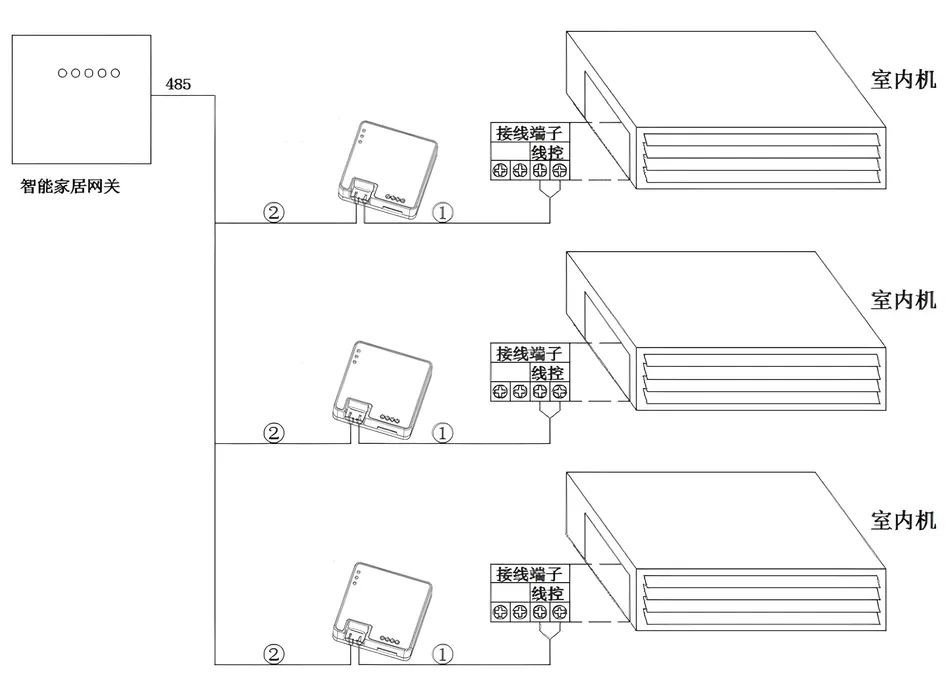

智能家居对接图

3、产品展示

标准产品为 485 无线产品订制，可订制，提供相关内置模组。

端子及指示灯说明如下图：

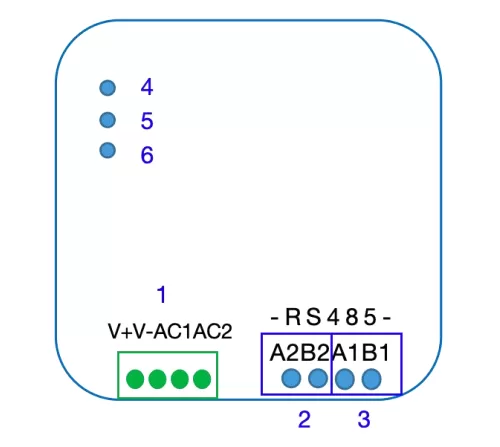

3.1 大金分体机风管机控制网关—— 型号 AFD11

1-3：指示信号灯说明如下表格：

指示灯	名称	功能
1	接线端子	V+ V-接 DC5V 内机端子AC1 AC2 接HomeBus 为空调信号线接线端子，接大 金内机 P1P2
2	备用端口A2 B2	备用485 接口
3	485 接口 A1 B1	标准 485 接口，常用

4-6：指示信号灯说明如下表格：

指示灯	熄灭	闪烁	常亮	再次闪烁
4	---备用	---备用	---备用	---备用
5	设备异常	搜索空调中	搜索完成	空调被控制
6	通讯异常	485 通讯中	未工作	中控主机与网关通讯

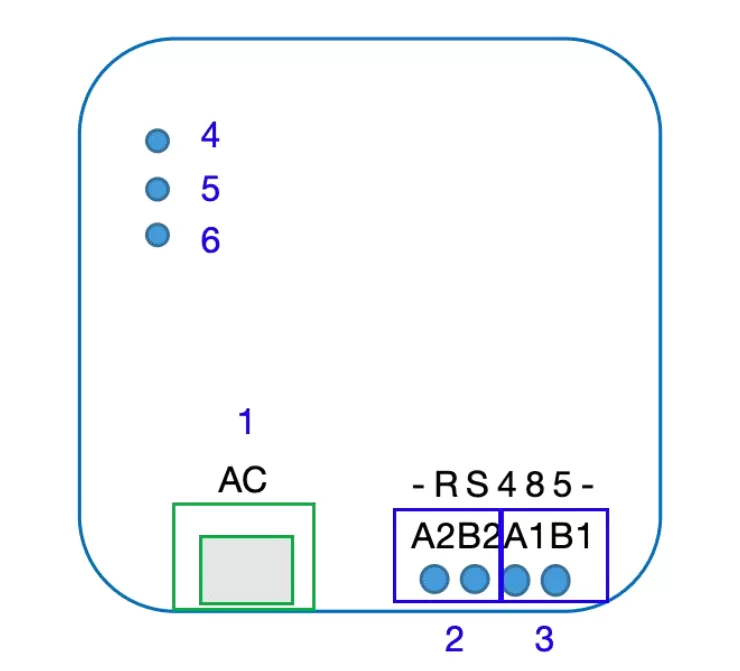

3.2  （非大金）分体机风管机控制网关—— 型号 AF11

1-3：指示信号灯说明如下表格：

指示灯	名称	功能
1	接线端子	与空调信号端子直连，不同品牌空调端子不同，见 下文表格所示
2	备用端口A2 B2	备用485 接口
3	485 接口 A1 B1	标准 485 接口，常用

4-6：指示信号灯说明如下表格：

指示灯	熄灭	闪烁	常亮	再次闪烁
4	---备用	---备用	---备用	---备用
5	设备异常	搜索空调中	搜索完成	空调被控制
6	通讯异常	485 通讯中	未工作	中控主机与网关通讯

4、网关与空调内机对应端口

一拖一分体式空调内机与网关对接端口如下（连接线为产品标配）： 美的内机：五针红色插口

海尔内机：四针红色插口

可控制空调品牌	型号	网关端口	空调端口	配线	网关供电	RS485A1 B1 口
大金	IRACC-AFD11	AC1 AC2	P1 P2	标配	配线自供电	接智能主机
东芝	IRACC-AF11	AC	A B	标配	配线自供电	接智能主机
日立	IRACC-AF11	AC	A B/CN2	标配	配线自供电	接智能主机
海信	IRACC-AF11	AC	A B/WIRED	标配	配线自供电	接智能主机
美的	IRACC-AF11	AC	CN40	标配	配线自供电	接智能主机
格力	IRACC-AF11	AC	com3/wifi/com bms	标配	配线自供电	接智能主机
海尔	IRACC-AF11	AC	WIFI	标配	配线自供电	接智能主机
三菱电机	IRACC-AF11	AC	CN105	标配	配线自供电	接智能主机
三菱重工	IRACC-AF11	AC	X Y	标配	配线自供电	接智能主机
三菱重工海尔	IRACC-AF11	AC	X Y	标配	配线自供电	接智能主机

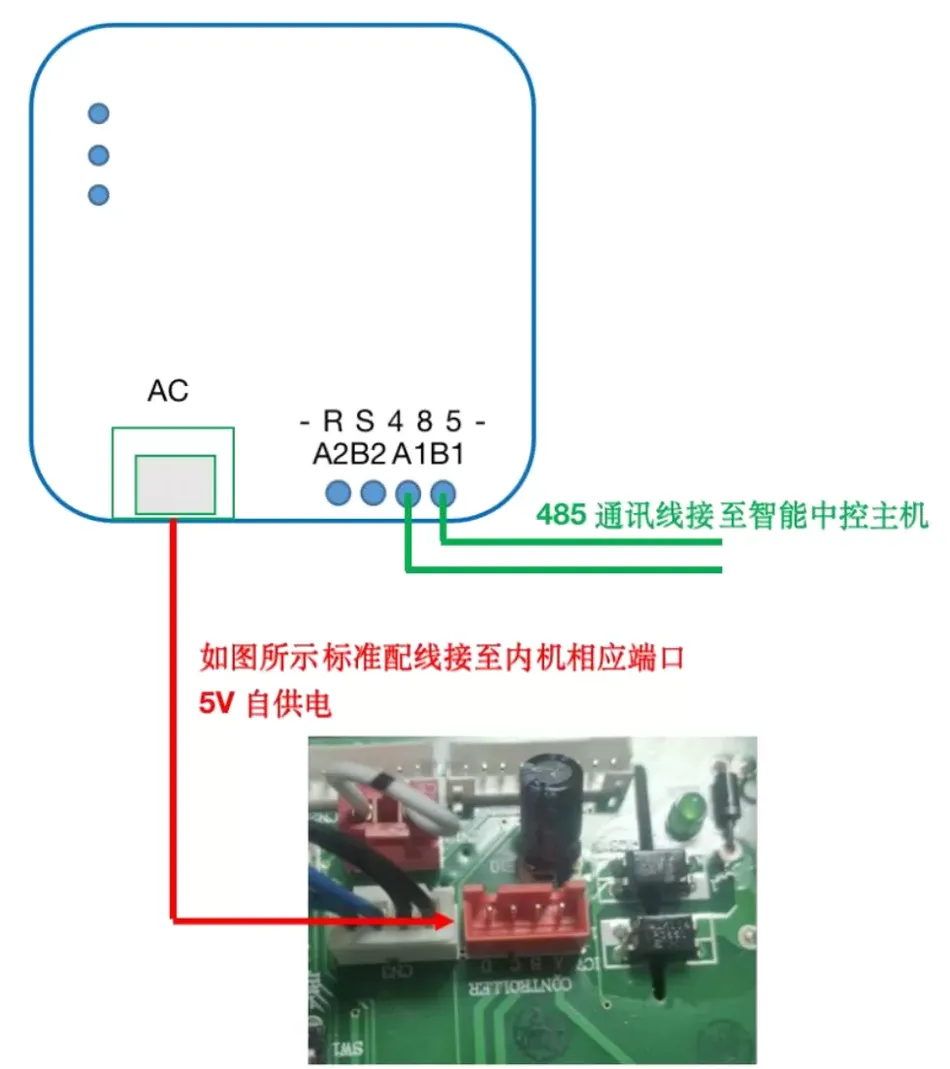

5、安装接线示意图（以海尔一拖一风管机为例）

6、上电测试：

（1）通电：网关接内机后自供电，信号灯“5 ”亮

（2）485 通讯线接智能中控，通讯后信号灯“6 ”亮

（3）中控主机能够正常监测和控制空调内机，则完成调试。

7、网关地址拨码方法（寄存器地址），网关出帮地址默认“01 ” IRACC 模块拨码实例（码位为 1-2-3-4-5-6）

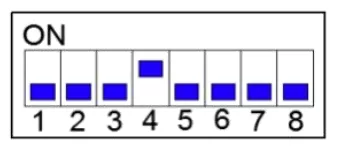

1 号从机拨码 000010：

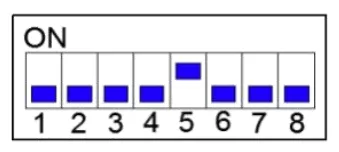

2 号从机拨码 000100：

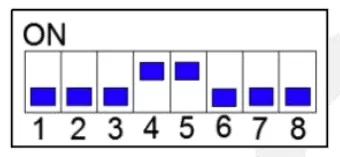

3 号从机拨码 000110：

IRACC 分体机网关拨码地址表：“ 1 ”示意为往上拨至 ON

地址	1	2	3	4	5	6	7	8
拨码	000010	000100	000110	001000	001010	001100	001110	010000
地址	9	10	11	12	13	14	15	16
拨码	010010	010100	010110	011000	011010	011100	011110	100000
地址	17	18	19	20	21	22	23	24
拨码	100010	100100	100110	101000	101010	101100	101110	110000
地址	25	26	27	28	29	30	31	32
拨码	110010	110100	110110	111000	111010	111100	111110	000001
地址	33	34	35	36	37	38	39	40
拨码	000011	000101	000111	001001	001011	001101	001111	010001
地址	41	42	43	44	45	46	47	48
拨码	010011	010101	010111	011001	011011	011101	011111	100001
地址	49	50	51	52	53	54	55	56
拨码	100011	100101	100111	101001	101011	101101	101111	110001
地址	57	58	59	60	61	62	63	主机
拨码	110011	110101	110111	111001	111011	111101	111111	000000

Modbus通讯协议

监控
运转/停止 室内机的运转/停止状态
运转模式 制冷，制热，送风，除湿(取决于室内机的性能) 设定温度
室内机的设定温度
室内温度 室内机的吸气温度
风量 LL,·L,·M,·H,·HH-(取决于室内机的性能)
强制停止状态 强制停止室内机的状态 异常 故障、警告的异常代码

控制
运转/停止 控制室内机的运转/停止
运转模式 制冷，制热，送风，除湿 (取决于室内机的性能) 设定温度 制冷/制热的设定温度
风量 LL,·L,·M,·H,·HH-(取决于室内机的性能)

检索
系统信息通讯状态
室内机连接 多少台室内机已连接，并且每台室内机的网络地址

网关的 Modbus 通信参数

485 通信参数
波特率 9600bps 数据位 8 停止位 1 奇偶校验位 NONE

功能代码：

本网关支持以下功能代码。如果本网关接收到此表中以外的功能代码，则此功能 代码将会被视为非法的功能代码，并且本网关会反馈异常响应。功能代码 信息 广播
0x04(04) 读 输 入 寄 存 器 (Read-Input-Register)
0x06(06) 预 置 单 个 寄 存 器 (Preset-Single-Register)
0x10(16) 预置多个寄存器 (Preset-Multiple-Registers)

功能格式：
读输入寄存器(Read Input Register)(0x04)

• [功能]
  读取输入寄存器中的值。
  其地址和输入寄存器的内容请参照“3.Modbus 寄存器”。
• [查询]

查询信息列举了寄存器的起始地址及寄存器的数量。

寄存器寻址起始地址为 0：寄存器 30001 的地址是 0x0000。

此功能在一次查询中最多可读取 4 台 VRV 室内 机信息。
预置单个保持寄存器(Preset single register)(0x06)

• [功能]

写入一个值到保持寄存器中。在广播的情况下，此值被写入到所的保持寄存器中。其地址
和保持寄存器的内容请参照“3.Modbus 寄存器”。

• [查询]

查询信息列举了寄存器的起始地址和一个值。

寄存器寻址起始地 40001 的地址是 0x0000。
预置多个保持寄存器(Preset multiple register)(0x10)

• [功能]

写入多个值到保持寄存器中。在广播的情况下，此值被写入到所有从机的相同
类型的保持寄存器中。其地址和保持寄存器中的局部参数请参照“3.Modbus 寄存器”。

• [查询]

查询信息列举了寄存器的起始地址、数据大小和多个值。寄存器寻址起始地址为 0：
寄存器 40001 的地址是 0x0000。此功能在一次查询中最多可写入 1 台 VRV 室 内
机信息。

Modbus 寄存器

4.1 0x04(04)读输入寄存器 (Read -Input -Register) (输入寄存器(Input register) 3-1.)
4.2 适配器状态地址

室内机连接状态地址	内容
30001	室内机连接状态地址
30002	室内机连接状态(1-00 ~ 1-15)
30003	室内机连接状态(2-00 ~ 2-15)
30004	室内机连接状态(3-00 ~ 3-15)
30005	室内机连接状态(4-00 ~ 4-15)

适配器状态例：

查询 01 04 00 00 00 01 31 CA
响应 01 04 02 00 01 78 F0

其中查询 01 04 00 00 00 01 31 CA
01 从机地址 01~15
04 功能代码 04 查询

00 00 寄存器 30001 的地址是 0x0000
00 01 查询 1 个寄存器
31 CA 校验 CRC16

响应 01 04 02 00 01 78 F0
01 从机地址 01~15
04 功能代码 04 查询
02 长度

01 适配器状态 00：未准备好；01：准备好
78 F0 校验 CRC16

改变从机地址见附 2

4.3 室内机连接状态:

查询 01 04 00 01 00 04 A0 09

响应 01 04 08 FF FF FF 3F 3F FF 00 00 58 28

04 功能代码 04 查询

00	01	寄存器 30002 的地址是 0x0001
00	04	查询 4 个寄存器
A0	09	校验 CRC16

响应: 01 04 08 FF FF FF 3F 3F FF 00 00 58 28

01	从机地址	01~15
04	功能代码	04 查询
08	长度
FF	FF FF 3F	3F FF 00 00 共 64 台空调内机。0：未连接；1：连接

58 28 校验 CRC16

4.4 室内机的状态信息

4.4.1 适配器地址根据您提供的图片内容，以下是完整的室内机状态信息查询地址映射表：

室内机状态信息查询地址映射表

地址范围	室内机地址	地址范围	室内机地址
32001-32006	1-00	32193-32198	3-00
32007-32012	1-01	32199-32204	3-01
32013-32018	1-02	32205-32210	3-02
32019-32024	1-03	32211-32216	3-03
32025-32030	1-04	32217-32222	3-04
32031-32036	1-05	32223-32228	3-05
32037-32042	1-06	32229-32234	3-06
32043-32048	1-07	32235-32240	3-07
32049-32054	1-08	32241-32246	3-08
32055-32060	1-09	32247-32252	3-09
32061-32066	1-10	32253-32258	3-10
32067-32072	1-11	32259-32264	3-11
32073-32078	1-12	32265-32270	3-12
32079-32084	1-13	32271-32276	3-13
32085-32090	1-14	32277-32282	3-14
32091-32096	1-15	32283-32288	3-15
32097-32102	2-00	32289-32294	4-00
32103-32108	2-01	32295-32300	4-01
32109-32114	2-02	32301-32306	4-02
32115-32120	2-03	32307-32312	4-03
32121-32126	2-04	32313-32318	4-04
32127-32132	2-05	32319-32324	4-05
32133-32138	2-06	32325-32330	4-06
32139-32144	2-07	32331-32336	4-07
32145-32150	2-08	32337-32342	4-08
32151-32156	2-09	32343-32348	4-09
32157-32162	2-10	32349-32354	4-10
32163-32168	2-11	32355-32360	4-11
32169-32174	2-12	32361-32366	4-12
32175-32180	2-13	32367-32372	4-13
32181-32186	2-14	32373-32378	4-14
32187-32192	2-15	32379-32384	4-15

说明：

• 每个室内机占用6个连续的寄存器地址
• 地址格式为"组号-序号"，如"1-00"表示第1组第00号室内机
• 总共支持4组，每组16台室内机，最大支持64台室内机
• 使用功能码0x04读取这些寄存器获取室内机状态信息

此表格用于查询室内机的运行状态，包括开关状态、风速、运行模式、设定温度、室内温度、故障代码等信息。

4.4.2 查询室内机的状态：
查询 01 04 07 D0 00 06 70 85
响应 01 04 0C 50 00 42 02 01 18 00 00 01 0A 80 00 F6 FA

其中查询: 01 04 07 D0 00 06 70 85
01 从机地址 01~15
04 功能代码 04 查询
07 D0 寄存器 32001 的地址是 0x07d0
00 06 查询 6 个寄存器
70 85 校验 CRC16

6 个寄存器存贮一台空洞室内机的状态。
寄存器 32001(第 1 台空洞室内机的起始地址是 0x07d0,
寄存器 32007(第 2 台空洞室内机的起始地址是 0x07d6,
寄存器 32013(第 3 台空洞室内机的起始地址是 0x07dc,
………

响应: 01 04 0C 50 00 42 02 01 18 00 00 01 0A 80 00 F6 FA
01 从机地址 01~15
04 功能代码 04 查询
0C 长度
50 风量/风向 hh 风量 = 0x50&0xf0 10=1, 20=II, 30=m, 40=h, 50=hh, A0=自动

摆风
此寄存器 BIT2-BIT0 位为风向 0-1-2-3-4-5-6-7(0-水平方向, 4 垂直方向 5,6 保留, 7 摆风)
此寄存器 BIT3 表示室内机风向自动的状态 (0—OFF 无风向, 1—ON 有风向)

00 开关 off 开关=0x00&0x01 1=开 0=关 42 过虑网清洗标志
02 制冷模式 模式=0x02&0x0f0=送风, 1=制热, 2=制冷, 7=除湿
01 18 设置温度 28 设置温度=(0x01100+0x18)/10; 00 故障代码 附后 01 0A 室内温度 26.6 室内温度=(0x01100+0x0a)/10;
08 00 温度传感器状态 0x0800 正常 0x0001 异常 F6 FA 校验 CRC16

查询室内机的状态可以查询单个寄存器，也可以多个寄存器一起查询。

例	01	04	07	D0	00	01	31	47	查询室内机	1 的开关和风量
01	04	07	D7	00	01	80	86	查询室内机	2 的模式
01	04	07	D6	00	0C	10	83	查询室内机	2,3 室内机的状态

4.5 0x06(06) 预置单个寄存器(Preset -Single -Register)

4.5.1. 适配器地址

地址内容 40001 DIII网络地址

地址	室内机地址	地址	室内机地址
42001-42003	1-00	42097-42099	3-00
42004-42006	1-01	42100-42102	3-01
42007-42009	1-02	42103-42105	3-02
42010-42012	1-03	42106-42108	3-03
42013-42015	1-04	42109-42111	3-04
42016-42018	1-05	42112-42114	3-05
42019-42021	1-06	42115-42117	3-06
42022-42024	1-07	42118-42120	3-07
42025-42027	1-08	42121-42123	3-08
42028-42030	1-09	42124-42126	3-09
42031-42033	1-10	42127-42129	3-10
42034-42036	1-11	42130-42132	3-11
42037-42039	1-12	42133-42135	3-12
42040-42042	1-13	42136-42138	3-13
42043-42045	1-14	42139-42141	3-14
42046-42048	1-15	42142-42144	3-15
42049-42051	2-00	42145-42147	4-00
42052-42054	2-01	42148-42150	4-01
42055-42057	2-02	42151-42153	4-02
42058-42060	2-03	42154-42156	4-03
42061-42063	2-04	42157-42159	4-04
42064-42066	2-05	42160-42162	4-05
42067-42069	2-06	42163-42165	4-06
42070-42072	2-07	42166-42168	4-07
42073-42075	2-08	42169-42171	4-08
42076-42078	2-09	42172-42174	4-09
42079-42081	2-10	42175-42177	4-10
42082-42084	2-11	42178-42180	4-11
42085-42087	2-12	42181-42183	4-12
42088-42090	2-13	42184-42186	4-13

42091-42093	2-14	42187-42189	4-14
42094-42096	2-15	42190-42192	4-15
	群控地址	42193-42195	5-00

4.6 控制室内机：

4.6.1 开关及风速设定

控制 01 06 07 D0 10 60 84 AF
响应 01 06 07 D0 10 60 84 AF
其中控制例: 01 06 07 D0 10 60 84 AF
01 从机地址 01~15

06 功能代码 06 控制

07D0 寄存器 42001 的地址是 0x0740

10 (BIT7-BIT4) 10 风速 120 风速 130 风速 m 40 风速 h 50 风速 hh A0=自动
(BIT2-BIT0)(0-1-2-3-4-5-6-7)(0-水平方向，4 垂直方向 5,6 保留，7 摆风)

60 关机 61 开机

特别提示: FF 60 表示不进行风量控制操作 仅关机

FF 61 表示不进行风量控制操作 仅开机

20 FF 风量 1 不进行开关机操作
50 FF 风量 hh 不进行开关机操作
84 AF 校验 CRC16

4.6.2 模式设定

控制 01 06 07 D4 00 02 49 47
响应 01 06 07 D4 00 02 49 47
其中控制例: 01 06 07 D0 10 60 84 AF

00 A0 16 摄氏度
0B 52 校验 CRC16

01 从机地址

07	D0	寄存器 42005	的地址是 0x0744
00	02	制冷模式
00	00	通风模式, 00	01 制热模式,
00	02	制冷模式, 00	07 除湿模式
00	03	自动模式

49	47	校验 CRC16

4.6.3 温度设定

控制 01 06 07 D2 00 A0 28 FF
响应 01 06 07 D2 00 A0 28 FF

其中控制例: 01 06 07 D2 00 A0 28 FF
01 从机地址 01~15
06 功能代码 06 控制

07 D2 寄存器  42003 的地址是 0x07d2

00 A0 00 A0 16 摄氏度,00 AA 17 摄氏度,………
28 FF 校验 CRC16

3 个寄存器存贮一台空调室内机的控制信息,

寄存器 42001(第 1 台空调室内机的起始地址是 0x07d0,

寄存器 42004(第 2 台空调室内机的起始地址是 0x07d3,

寄存器 42007(第 3 台空调室内机的起始地址是 0x07d6,

4.7 0x10(16) 预置多个寄存器 (Preset: Multiple-Registers)

控制室内机:

控制 01 10 07 D9 00 03 06 10 60 00 02 00 A0 0B 52
响应 01 10 07 D9 00 03 50 87

其中控制例: 01 10 07 D9 00 03 06 10 60 00 02 00 A0 C2 A5
01 从机地址 01~15
10 功能代码 10 控制

07 D9 寄存器  42010 的地址是 0x07d9(第 4 台空调室内机)
00 03 预置  3 个寄存器
06 数据大小(bytes)
10 60 10 风速  11 60 关机
00 02 制冷模式

响应: 01 10 07 D9 00 03 50 87
01 从机地址 01~15
10 功能代码 10 控制

07 D9 寄存器  42010 的地址是 0x07d9(第 4 台空调室内机)

00 03 预置 3 个寄存器
50 87 校验 CRC16
预置多个寄存器仅支持单台室内机一次写入所有控制参数!

4.8 查询设置空调类型

0X05 查询/设置空调型号

查询：01 05 00 00 00 00 CD CA

01 从机地址
05 功能码

00 00 寄存器地址默认 00 00
00 00 填充字节 默认 00 00

CD CA 校验 CRC16

返回：01 05 00 00 01 00 CC 5A
00 从机地址
05 功能码

00 00 寄存器地址默认 00 00
00 00 空调类型。具体见下表：

CC 5A 校验 CRC16

设置：01 05 00 01 01 00 9D DA
01 从机地址
05 功能码

00 01 寄存器地址

01 00 空调类型 01 00 代表大金
9D DA 校验 CRC16

返回：01 05 00 01 01 00 9D DA
00 从机地址
05 功能码

00 01 寄存器地址

01 00 空调类型。具体见下表：

9D DA 校验 CRC16
5、新风：读取和控制都是 00

附 1
大金异常代码映射表：

值 2	代码	值 1	代码
0	0	0	0
1	A	1	1
2	C	2	2
3	E	3	3
4	H	4	4
5	F	5	5
6	J	6	6
7	L	7	7
8	P	8	8
9	U	9	9
10	9	10	A
11	8	11	H
12	7	12	C
13	6	13	J
14	5	14	E
15	4	15	F
16	3
17	2
18	1
19	G
20	K
21	M
22	N
23	R
24	T
25	V
26	W
27	X
28	Y
29	Z
30	*
31

例如： 值 1 = 4 值 2 = 9 异常代码 = U4

附 2

代码	故障说明	代码	故障说明
01	室内机保护装置动作	31	室内外机容量组合异常
02	外机保护装置动作（室外机风扇保护跳开）	32	正常内机掉线
03	通讯故障	35	外机或者内机编号重复内外机机型不匹配
04	外机主板与变频板通讯	36
	外机主板与风扇变频板通讯
05	电源相序	38	室外机保护电路动作
06	功率模块欠电压（室内机电压过低商用分体）风扇控制模块电压异常	39	定速压机过电流或者零电流
07	排气过热度低	3a	室外机容量错误
08	压缩机顶部温度高	3b	室外机与子机组合错误，电源设定错误
09	室外风扇内置温感检测温度过高	3d	室外机主机与子机通讯异常
0A	室外机模块间通讯异常	41	制冷过负荷保护
0b	室外机子模块设定错误	42	制热过负荷保护
0c	室外机主模块设定错误	43	压比过低
0d	水温异常（水热源）	44	低压过高
11Ti	温度传感器开路或者短路	45	排气压力高
12To	温度传感器开路或者短路	46	排气压力低
13Tl	温度传感器开路或者短路	47	低压压力低
14Tg	温度传感器开路或者短路	48	变频器过电流保护动作
15Ta	环境温度传感器异常（全热交换器）	51	压缩机变频器检测到零电流
16	新风远传温度传感器开路或者短路	52	压缩机变频器检测到过电流
17	线控器内置传感器异常	53	压缩机变频器检测到异常
18	室内风扇电机温度传感器异常	54	压缩机变频器温感过热
19	室内风扇电机保护装置动作	55	变频器不动作
20	压机顶部温感异常	56	风扇位置检测异常
21	高压传感器异常	57	风扇控制基板保护动作
22	外气温感异常	58	风扇控制异常
23	压缩机顶部温感异常	59	室外机风扇斩波器电流异常
24	冷却器温感异常	5a	风扇控制基板温度上升保护
25	冷却器温感异常	5b	风扇控制基板过电流保护
29	低压传感器异常	5c	风扇控制基板电流传感器异常

2A	水温传感器异常（水热源）	96 KPI	房间温度传感器异常（FSN）
30	接线错误（FSN）CH 装置连接错误（FSXNQ）	97 KPI	室外温度传感器异常（FSN）
		EE	压缩机保护

附 3
表格：类型代码对应表

空调类型	类型代码
大金	01 00
东芝	02 00
三菱重工	03 00
三菱重工海尔	04 00
三菱电机	05 00
日立	06 00
海信日立	07 00
松下	08 00
海尔	09 00
约克	0A 00
博世	0B 00
美的	0C 00
格力	0D 00
开利	0E 00
三星	0F 00
LG	10 00

从机地址出厂默认为 01

改变方法为向网关发送 01 06 AA ** CRC16 设备回复与发送一致即为成功

例: 01 06 AA 03 DF 78

将从机地址改为 03
