LG空调接线方式及拨码设置
一、接线方式：

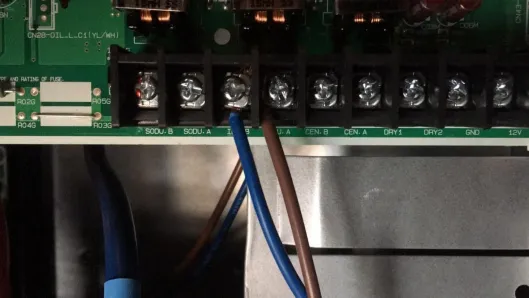

室外机CEN.A 、 CEN.B端子与本模块X、Y端子相连（需要区分极性） 。如果找不到空调把线倒一下再搜 索空调试一下。

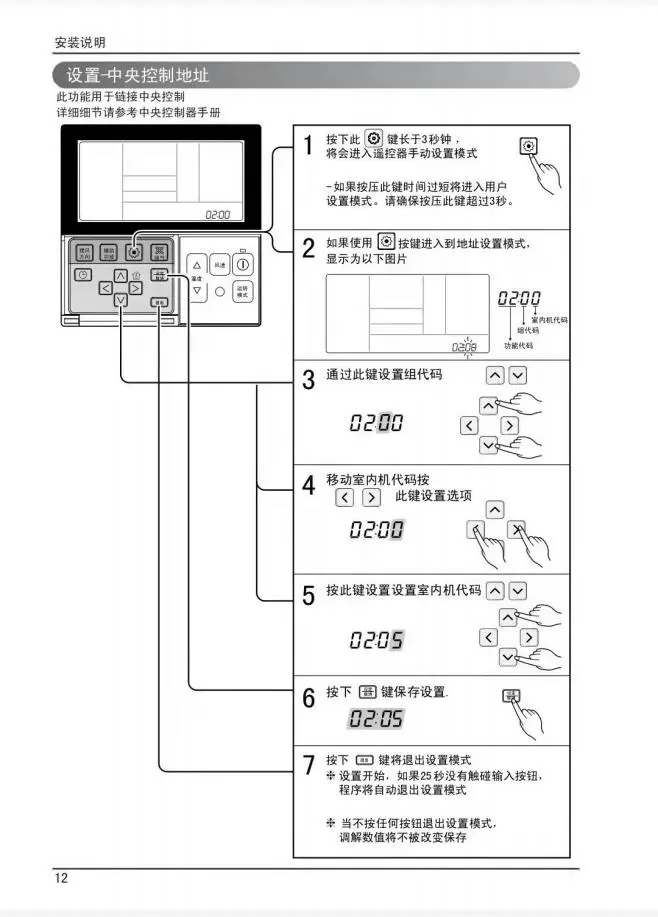

二、地址设定方式：
通过线控器来设置空调地址（方法如下）：
1、
1、 同时按“
”和“
”键几秒钟 ，进入模式选择。
2、点按“
”键进入“02”集中控制模式。
3、点按“
”选择设定的空调地址。
4、按“
”键保存确认选择的地址。
5、 同时按“
”和“
”键几秒钟退出正常工作状态。
2、 PQRCUC1W型号线控器设定方法如下：
同时按“温度上箭头”和“运转模式”键5、 6秒钟 ，进入模式选择界面。 （如图1）
图1 图2 图3
1） 再按一下“运转模式”键 ，进入“02”集中控制模式。（如图2）
2） 按“温度上箭头”或“温度下箭头”键选择设定的空调地址。（ “温度上箭头”键调十位 ，“温度下箭头”
调个位） ，屏幕右下角显示的地址就是空调的地址。（如图3）
3） 按“
”键保存确认选择的地址。
4） 同时按“温度上箭头”和“运转模式”键几秒钟退出到正常工作状态。
3、 PQRCUD0W型号线控器设定方法如下：
