三菱（冰焰系列）中央空调与中弘网关通讯，多外机接线及拨码

三菱中央空调外机接线、拨码（冰焰系列）

1、接线

以 4 个室外机，2 个系统为例，外机的集中控制 TB7 并联然后接到中央空调控制网关

2、拨码

例如这里有 20 个室内机，系统 1 的内机 ID 是 1-9，系统 2 的内机 ID 是 10-20

内机拨码地址问空调厂家，空调在安装时已经设置好了 ID

系统 1：外机的主机拨码是内机起始 ID+50，系统 1 外主机拨码是 51，从机拨码是在主机

ID 的基础上+1，系统 1 从机拨码是 52（主机 51 从机 52）

系统 2：外机的主机拨码是内机起始 ID+50，系统 2 外机主机拨码是 60，从机拨码是在主机

ID 的基础上+1，系统 2 从机拨码是 61（主机 60 从机 61）

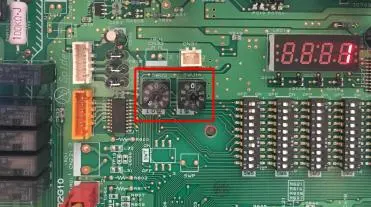

外机拨码位置看下图：

3、跳线

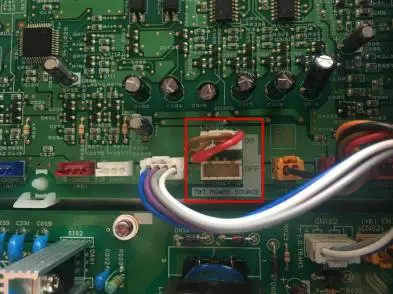

4 个外机的跳线空调公司默认是插在 CN41 的，任意把其中一个外机的跳线跳到 CN40 即可

（跳线不跳过去 CN40 空调面板会出现故障代码）
