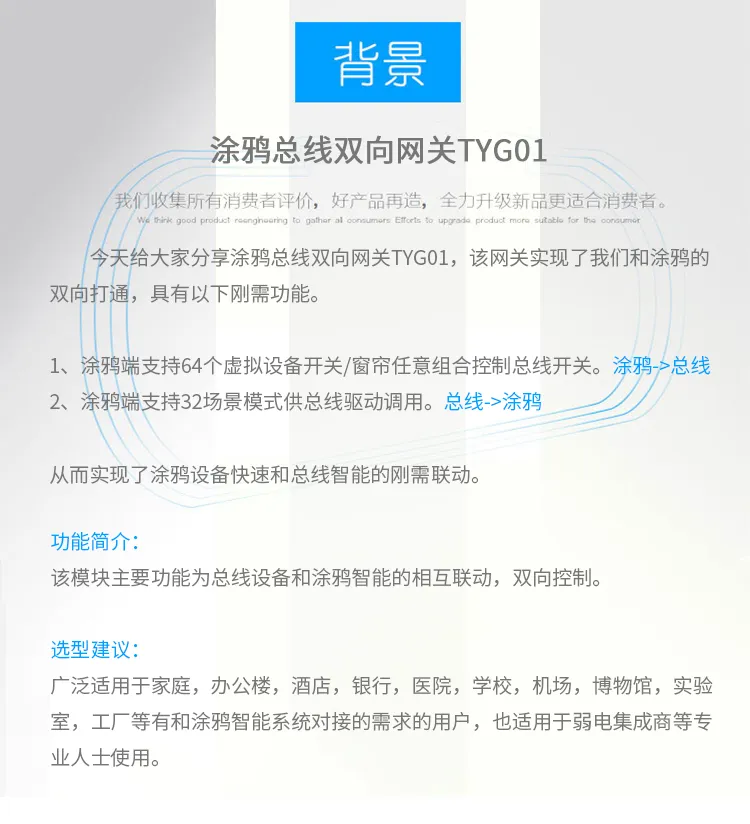

一、背景
我们收集所有消费者评价，好产品再造，全力升级新品更适合消费者。今天给大家分享涂鸦总线双向网关 TYG01，该网关实现了我们和涂鸦的双向打通，具有以下刚需功能。
白银会员
黄金会员四、产品参数
产品型号：TYG01
产品名称：涂鸦总线双向网关
产品尺寸：358844 mm
产品重量：100g
产品颜色：黑色
外壳材质：塑料 PC
输入电压：DC12V
通讯方式：WIFI/ZIGBEE/485
平台：智能生活 / 涂鸦
虚拟开关设备：64 个
虚拟窗帘设备：64 个
虚拟场景：32 个
自定义指令：≤40 字节
安装方式：有供电和 wifi 信号的地方任意摆放安装，也支持 DN35 导轨安装
五、功能特点
- 涂鸦端支持 64 个虚拟设备开关 / 窗帘任意组合控制总线开关。涂鸦 -> 总线
- 涂鸦端支持 32 场景模式供总线驱动调用。总线 -> 涂鸦
- 体积小巧，重量轻。

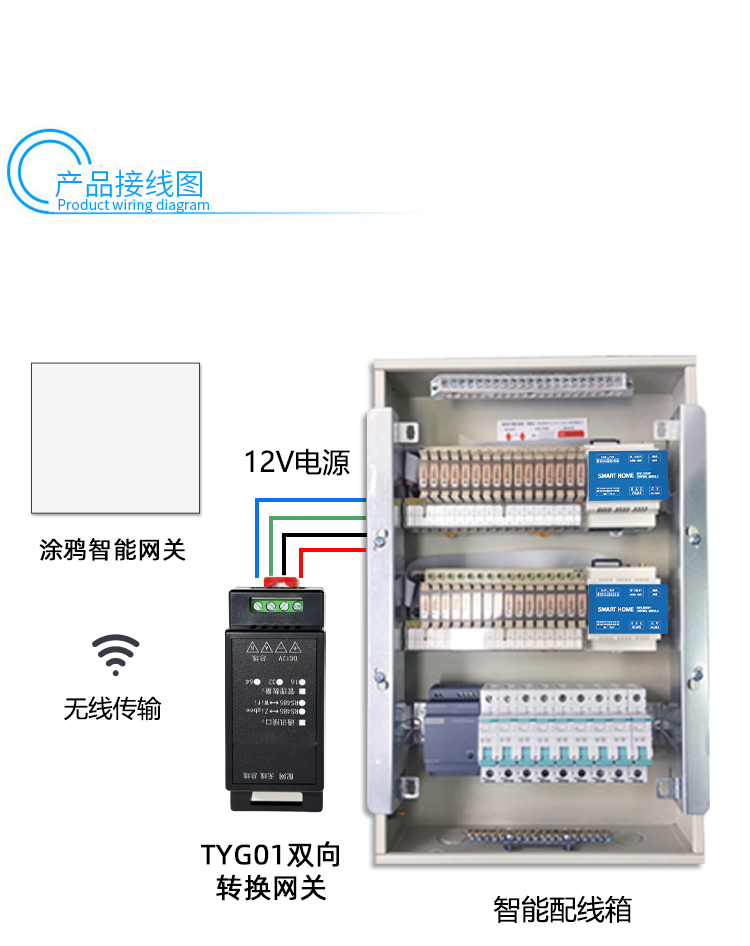

六、产品接线图
七、使用方法

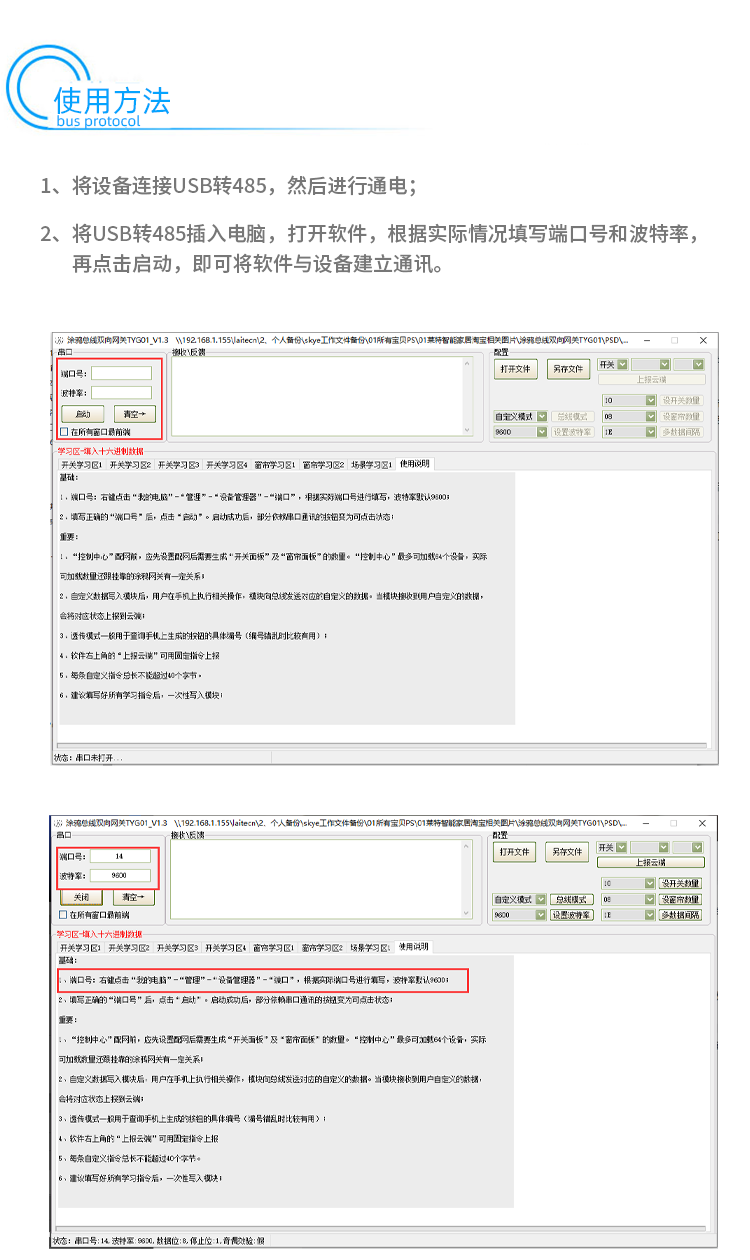

- 将设备连接 USB 转 485，然后进行通电；
- 将 USB 转 485 插入电脑，打开软件，根据实际情况填写端口号和波特率，再点击启动，即可将软件与设备建立通讯。

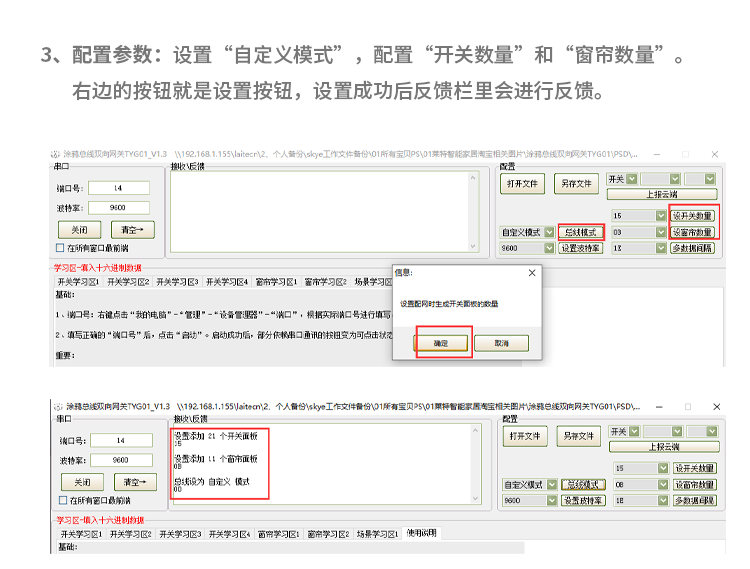

- 配置参数：设置 “自定义模式”，配置 “开关数量” 和 “窗帘数量”。右边的按钮就是设置按钮，设置成功后反馈栏里会进行反馈。

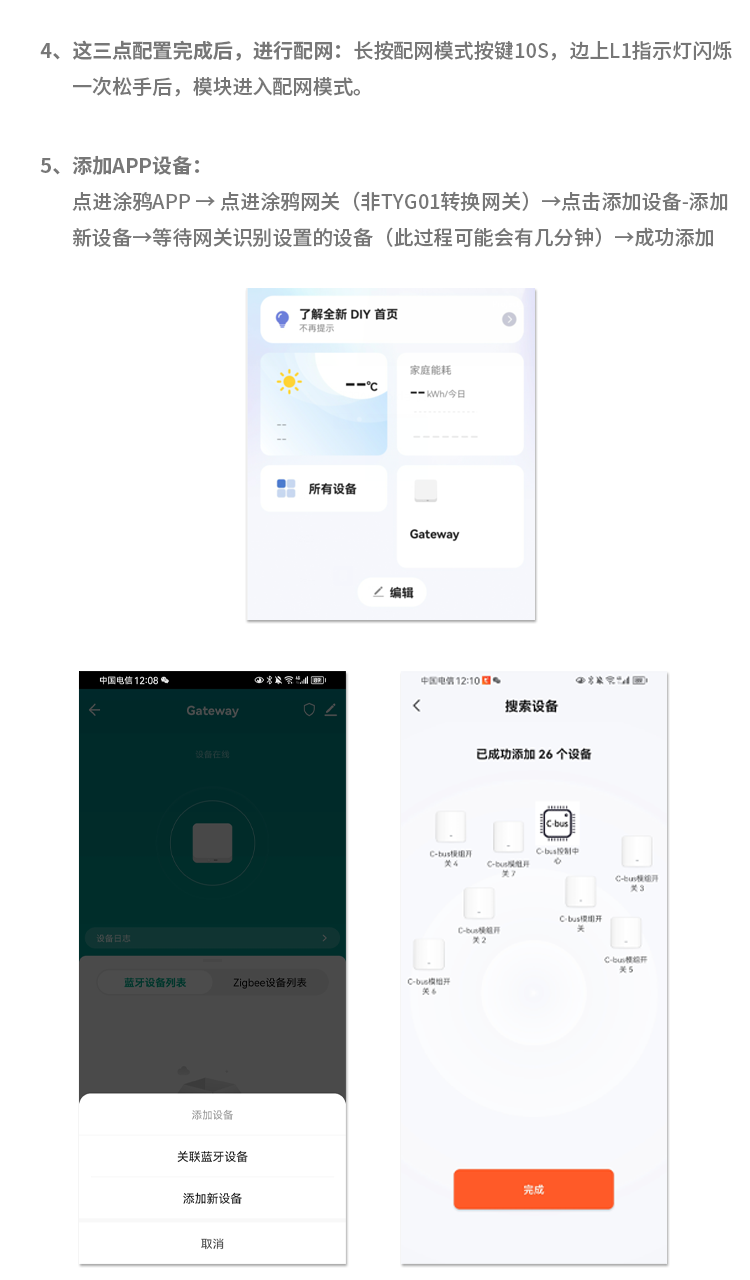

- 长按配网模式按键 10S，边上 L1 指示灯闪烁一次松手后，模块进入配网模式。
- 点进涂鸦 APP → 点进涂鸦网关（非 TYG01 转换网关）→ 点击添加设备 - 添加新设备 → 等待网关识别设置的设备（此过程可能会有几分钟）→ 成功添加

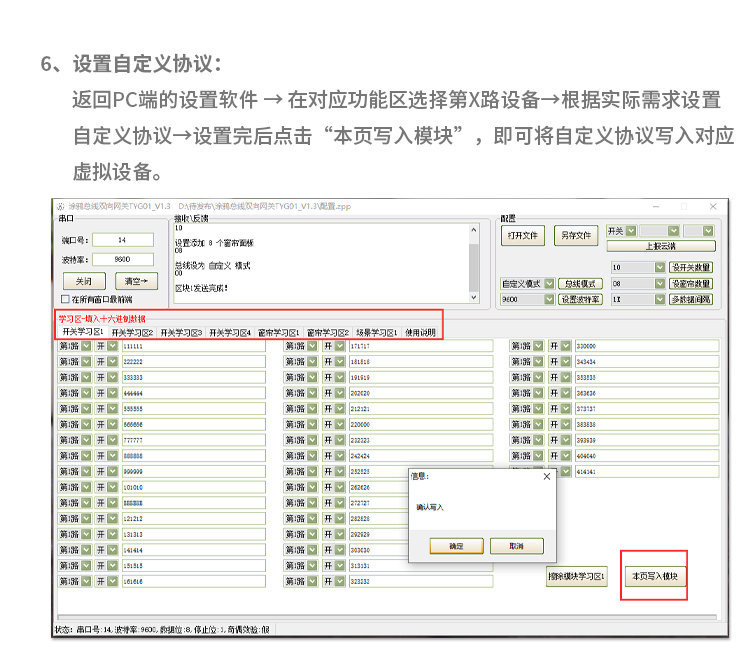

- 返回 PC 端的设置软件 → 在对应功能区选择第 X 路设备 → 根据实际需求设置自定义协议 → 设置完后点击 “本页写入模块”，即可将自定义协议写入对应虚拟设备。

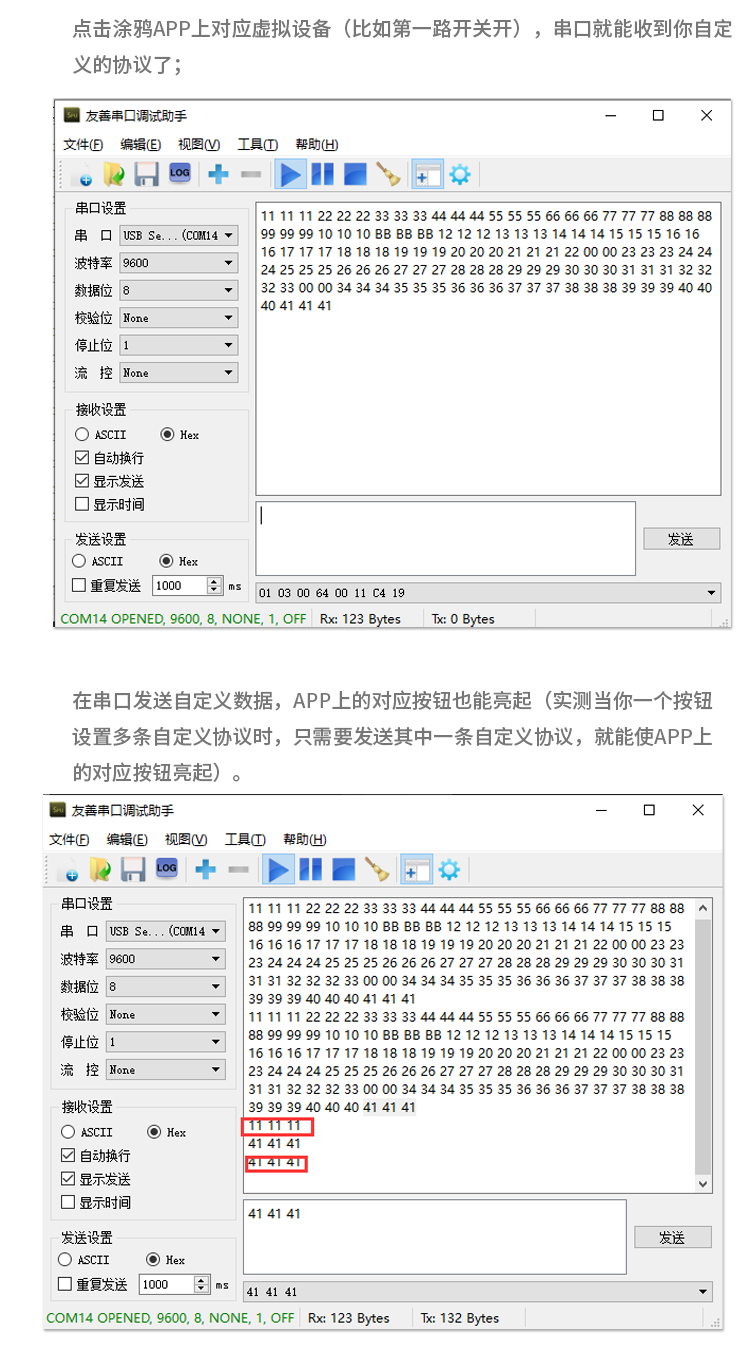

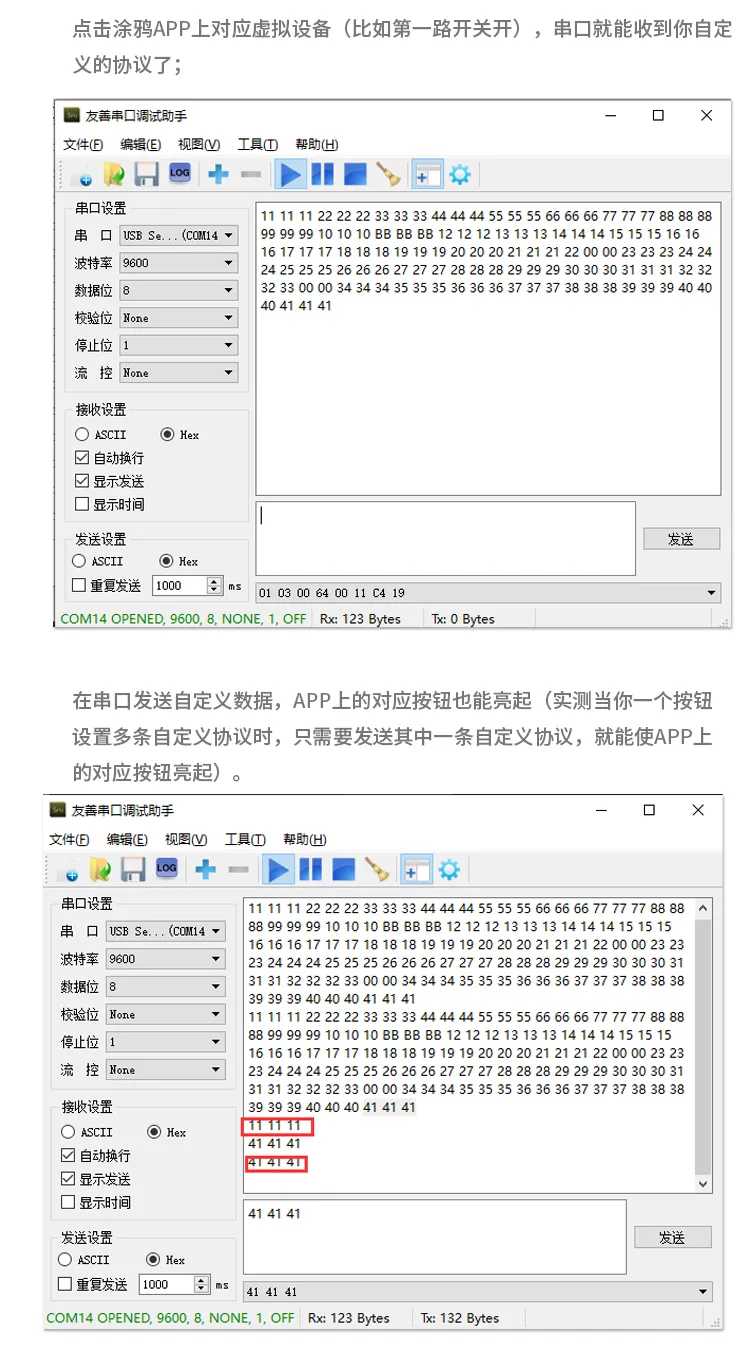

- 点击涂鸦 APP 上对应虚拟设备（比如第一路开关开），串口就能收到你自定义的协议了；在串口发送自定义数据，APP 上的对应按钮也能亮起（实测当一个按钮设置多条自定义协议时，只需要发送其中一条自定义协议，就能使 APP 上的对应按钮亮起）。

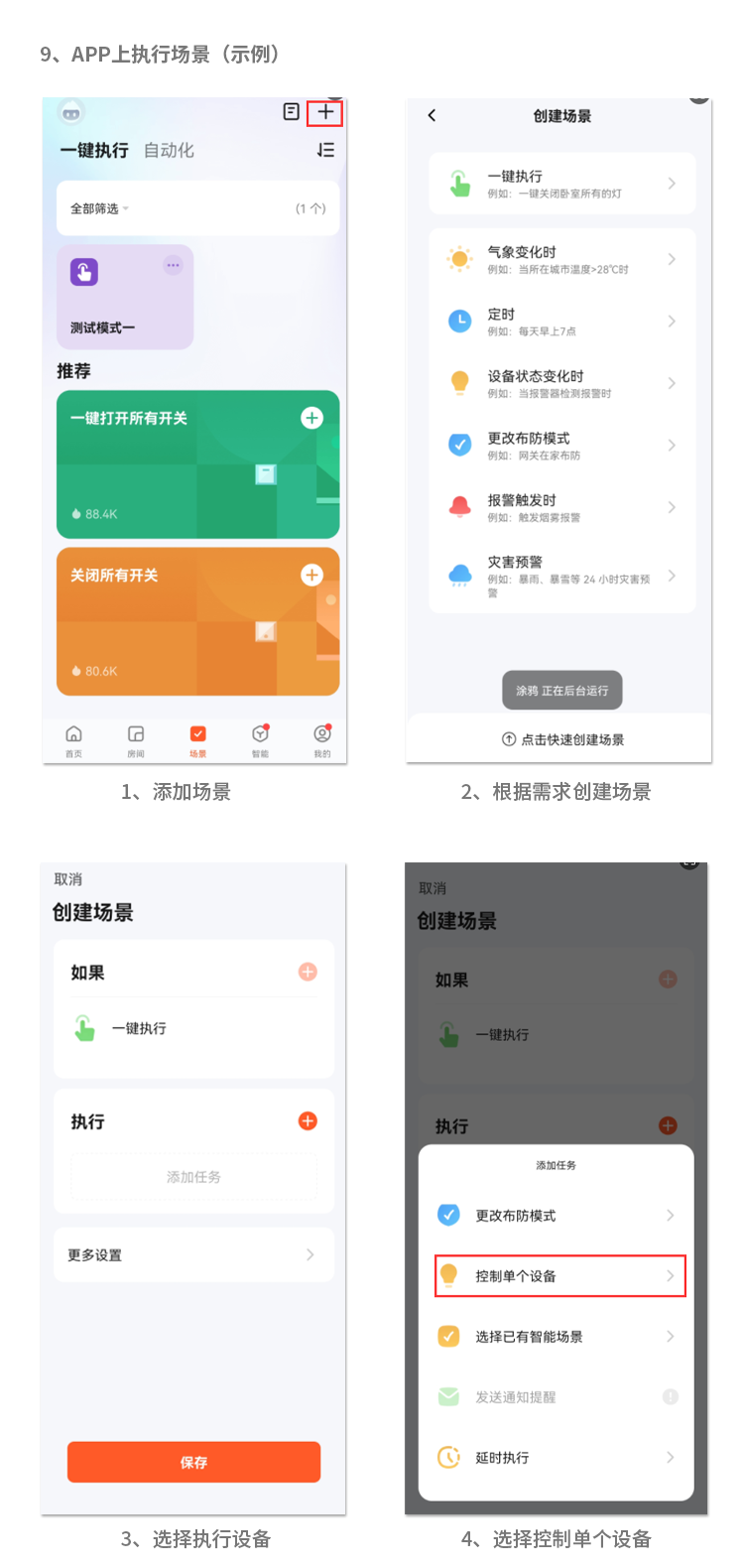

- APP 上执行场景（示例）：
- 添加场景；
- 根据需求创建场景；
- 选择执行设备；
- 选择控制单个设备；

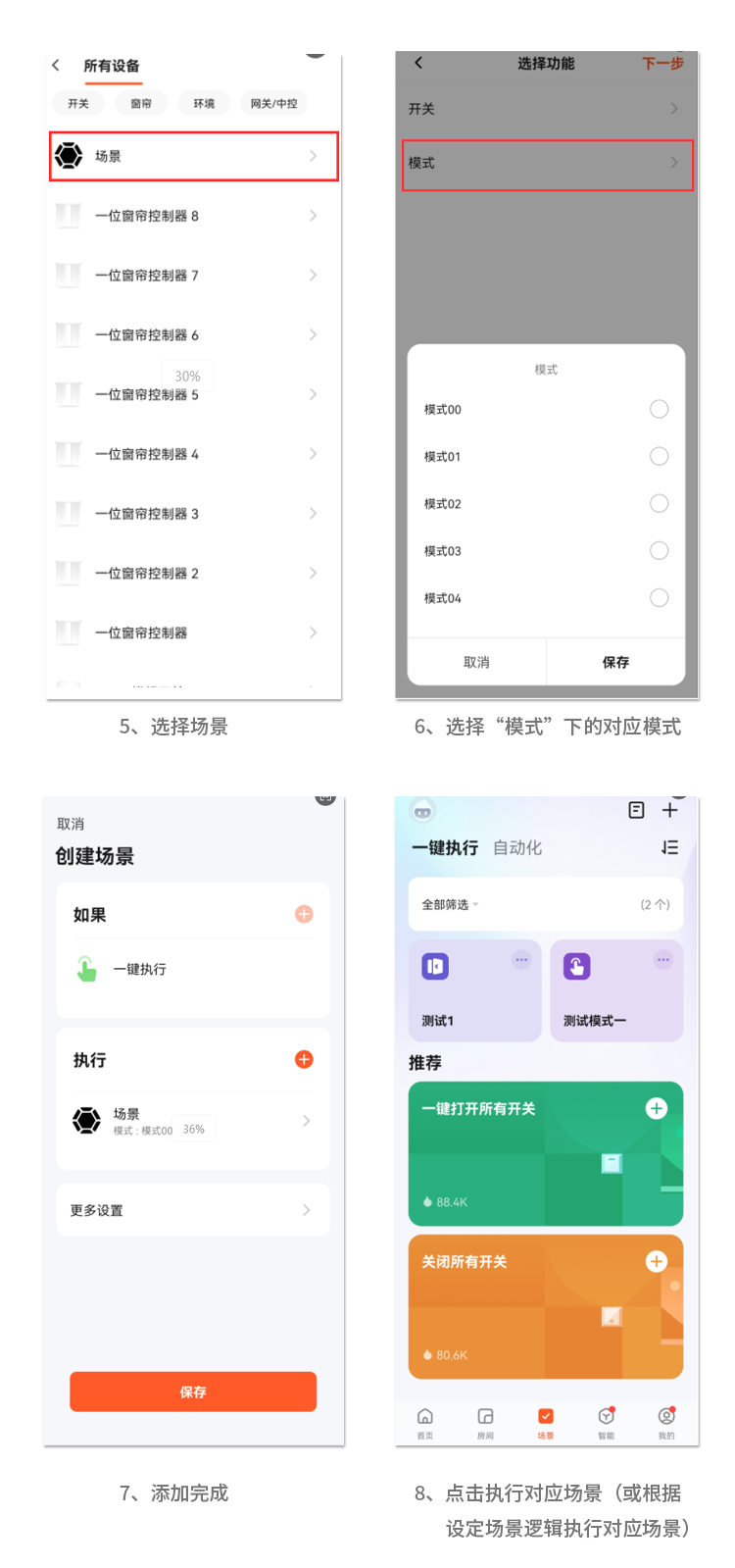

- 选择场景；
- 选择 “模式” 下的对应模式；
- 添加完成；
- 点击执行对应场景（或根据设定场景逻辑执行对应场景

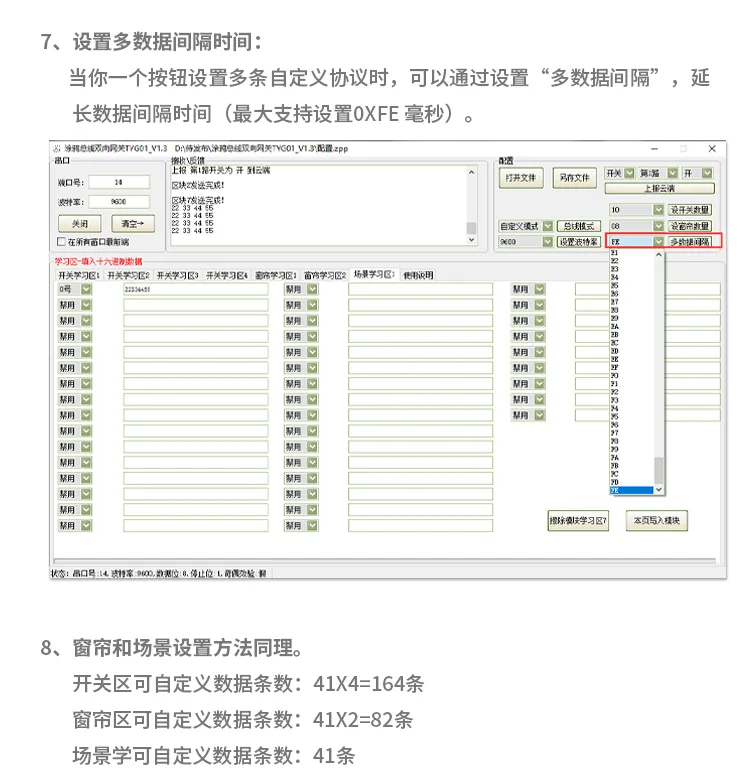

窗帘和场景设置方法同理。
开关区可自定义数据条数：41X4=164 条
窗帘区可自定义数据条数：41X2=82 条
场景学可自定义数据条数：41 条
