软件概述
空调网关测试系统软件V1.2022.325.10 是由IRACC开发的专用调试工具，用于其多品牌中央空调智能网关的通信配置、指令测试及固件升级。该软件通过直观的图形化界面，支持多协议通信接口（RS485/TCP/UDP）与网关交互，实现空调设备的远程控制与状态监控，是网关部署与运维的核心工具。
核心功能模块
2.1 通信接口管理
| 通信方式 | 功能描述 | 适用场景 |
|---|---|---|
| 串口 | 通过RS485物理接口连接网关 | 本地调试、无网络环境部署 |
| TCP | 基于IP网络的稳定长连接通信 | 远程控制、楼宇BA系统集成 |
| UDP | 低延迟广播式通信 | 多设备批量指令下发 |
- 端口配置：
- 支持1~64个虚拟通道配置，适配多网关并行测试需求。
- 波特率（1200~115200bps）、校验位（None/Even/Odd）、数据位（8位）可自由设定，兼容不同品牌空调协议。
2.2 指令测试与参数设置
- 指令库集成：
- 内置标准Modbus指令集（功能码01/03/05/06/10等），支持空调开关控制、模式切换（制冷/制热/送风）、温度调节（16℃~30℃）、风速设置（低/中/高）等操作。
- 自定义指令编辑：用户可手动输入16进制指令，支持CRC校验自动生成（点击“计算CRC值”按钮）。
- 实时反馈：
- 空调状态监控：实时显示当前空调运行状态（如“关”“制冷中”）。
- 收发指令日志：记录所有发送与接收的原始数据帧，便于故障排查。
2.3 程序更新与维护
- 固件升级：
- 支持本地固件包（.bin文件）上传，一键完成网关固件升级。
- 升级过程可视化：进度条显示刷写进度，异常中断自动回滚。
- 故障诊断：
- 内置故障代码库（如E1通信超时、E2校验错误），提供针对性解决方案。
- 支持日志导出（.txt格式），供技术团队深度分析。
软件界面操作指南

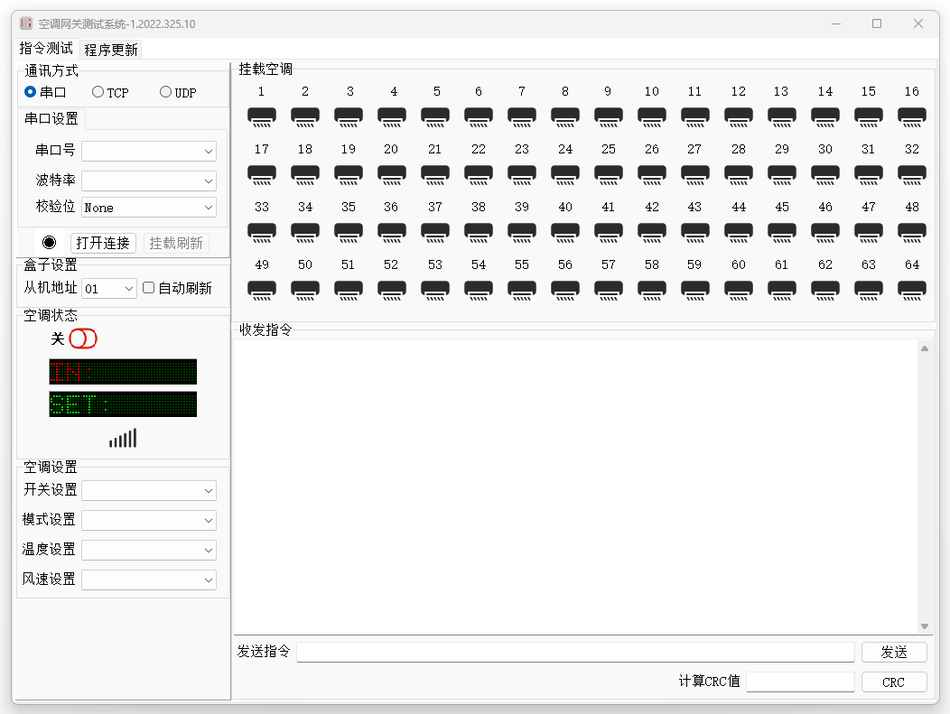

3.1 主界面布局
- 通信方式选择区：切换串口/TCP/UDP，配置端口号与协议参数。
- 指令操作区：
- 空调设置：快捷按钮控制开关、模式、温度、风速。
- 发送指令：手动输入或选择预设指令后点击发送。
- 状态显示区：实时反馈空调状态、通信连接状态（如“已连接COM3”）。
- 系统工具区：固件升级入口、CRC计算器、日志导出功能。
3.2 操作流程示例（以TCP通信为例）
- 连接网关：
- 选择“TCP”通信方式，输入网关IP地址（如192.168.1.100）与端口号（默认33098）。
- 点击“打开连接”，状态栏显示“TCP连接成功”。
- 发送控制指令：
- 点击“模式设置”选择“制冷”，温度设为25℃，风速设为“中档”。
- 点击“发送指令”，日志区显示发送帧
01 06 00 01 00 03 48 0B。
- 监控反馈：
- 空调状态区更新为“制冷中”，接收帧
01 06 00 01 00 03 48 0B表示执行成功。
兼容性与扩展能力
4.1 多品牌支持
- 拨码适配：软件自动识别网关拨码配置（参考表格1），无需手动切换协议。
- 预设模板：针对大金、日立、格力等17个品牌提供专用指令模板，降低配置复杂度。
4.2 智能家居系统集成
- Modbus TCP透传：通过网口将网关接入第三方智能中控（如KNX、Control4），实现空调与灯光、安防系统联动。
- API开放：提供HTTP接口文档，支持定制化集成至私有物联网平台。
技术优势
- 高效调试：批量指令下发、多通道并行测试，提升运维效率50%以上。
- 高可靠性：CRC校验、指令重发机制保障通信稳定性，误码率<0.001%。
- 易用性设计：图形化界面、一键化操作，无需专业编程知识即可上手。
