呼吸心率睡眠多功能传感器

Product Detail 呼吸心率睡眠传感器 HB01

在安装、维修或拆卸模块之前，请阅读并遵循所有安全预防措施，包括以下内容：

警告：有触电或火灾的危险。关闭断路器或保险丝处的电源。使用非接触式电压测试仪确保电源已关闭。

# 功能概述

一款采用雷达波技术，非接触探测人体呼吸和心跳频率的传感器，基于一发三收天线形式：宽波束雷达模块主要适用于置顶安装模式，通过算法控制一定角度范围，精准扫描人体全身的动作层析；实现人体动静态时的睡眠探测和不同姿态的呼吸心率采集功能。

# 购买建议

广泛适用于家庭，酒店，医院，养老院，等有区域人体检测，病人看护，高端养老护理，人员睡眠呼吸检测需求的人员使用。

# 参数

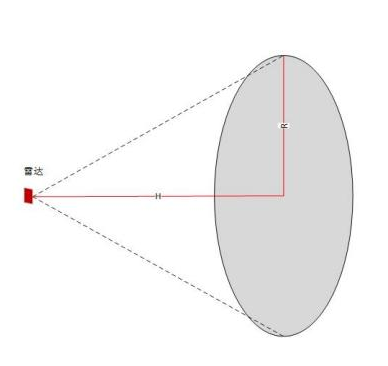

# 雷达范围

受雷达波束特性影响，雷达在天线面法线方向作用距离比较远，但是偏离天线法线方向作用距离会变短。当雷达倾斜安装时，受雷达波束范围及有效辐射空间影响，雷达作用范围会减小，需要在使用时注意。

# 功能特点

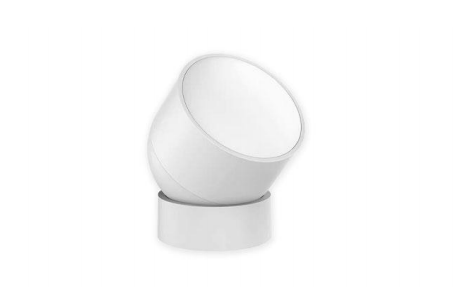

# 产品图片

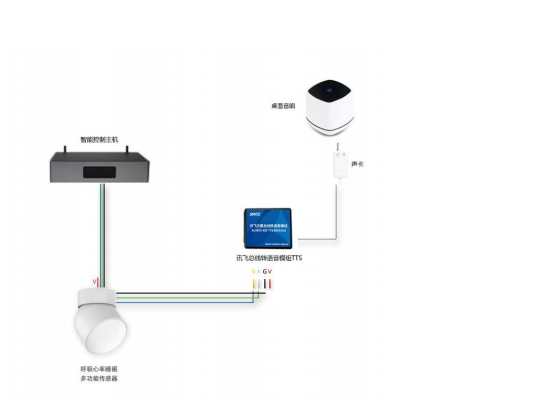

# 接线图

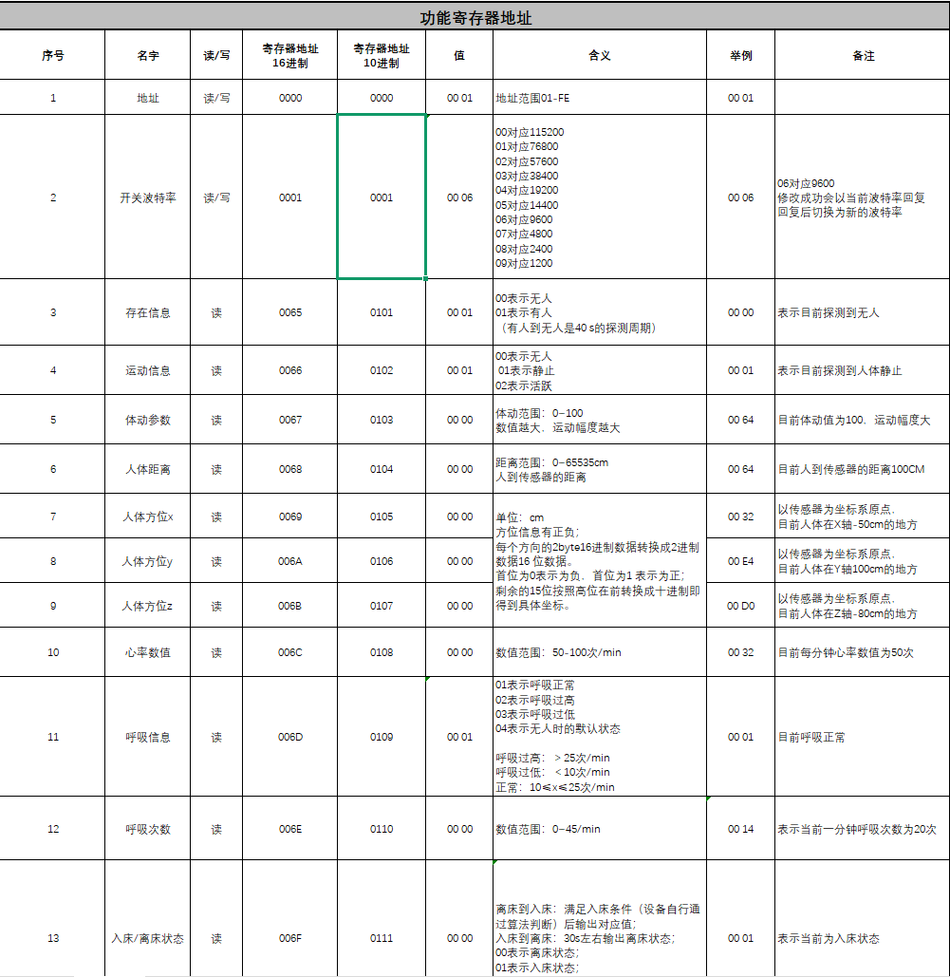

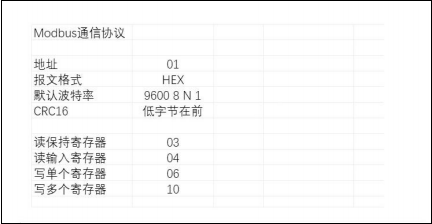

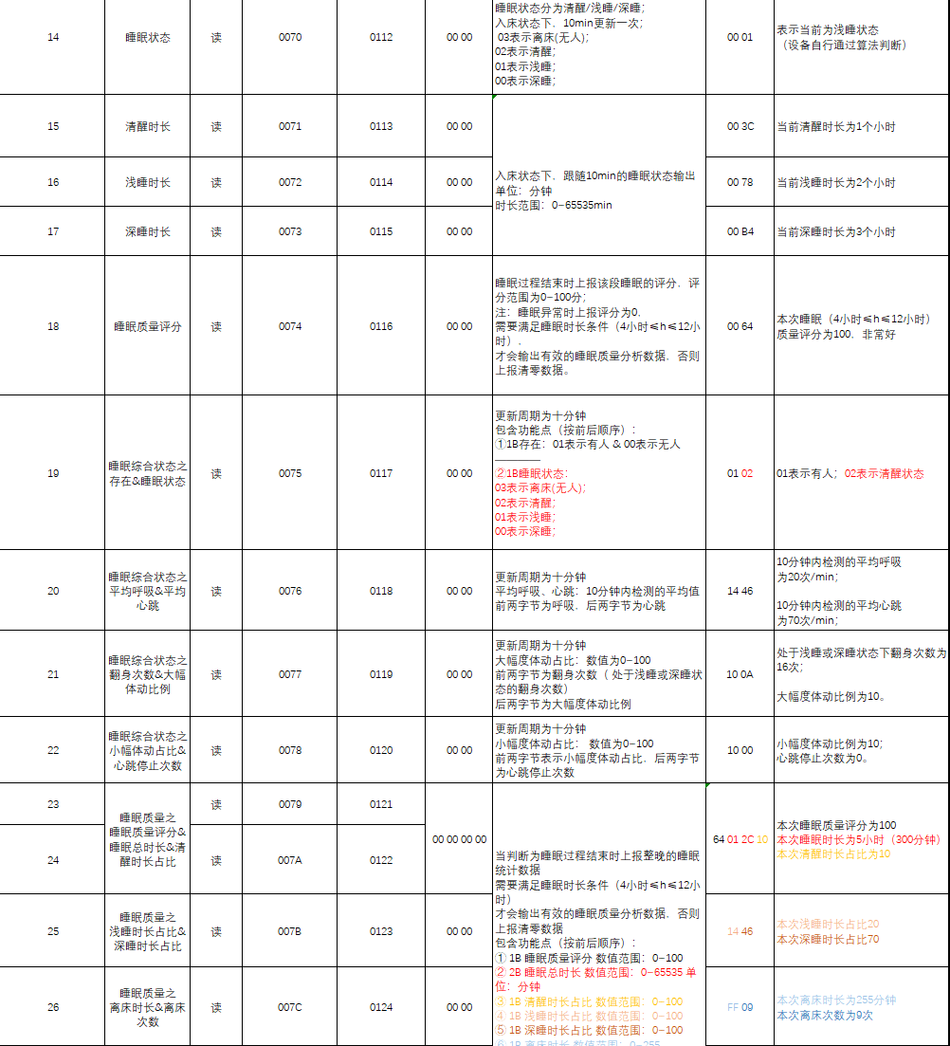

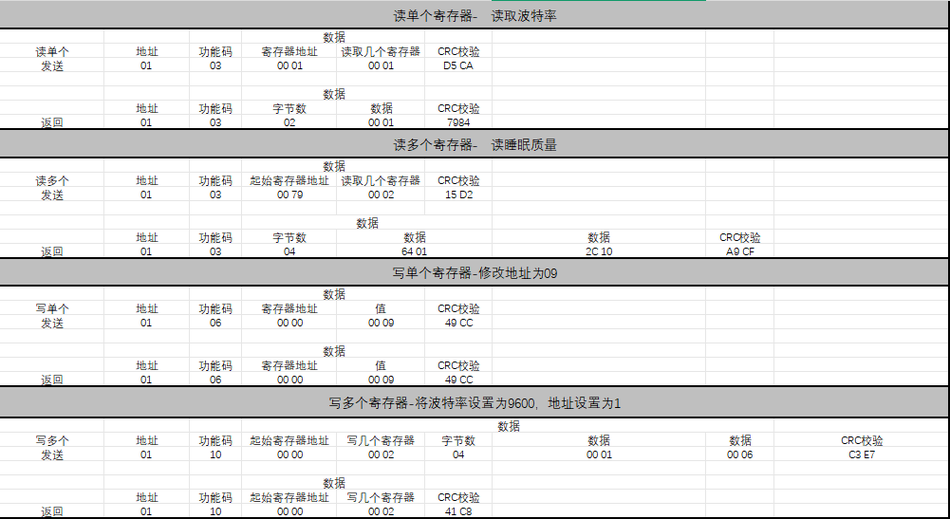

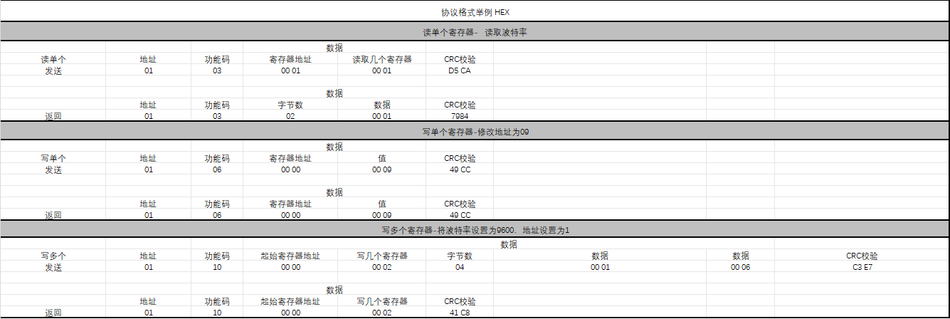

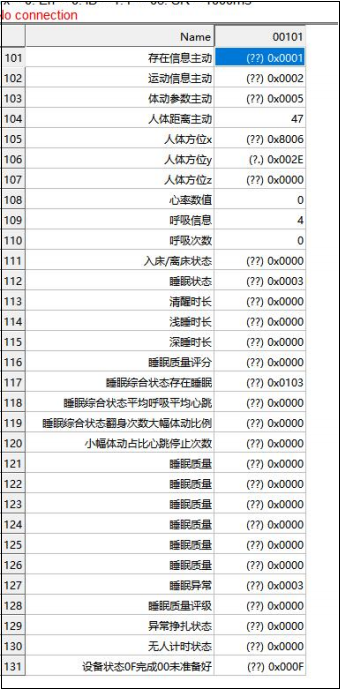

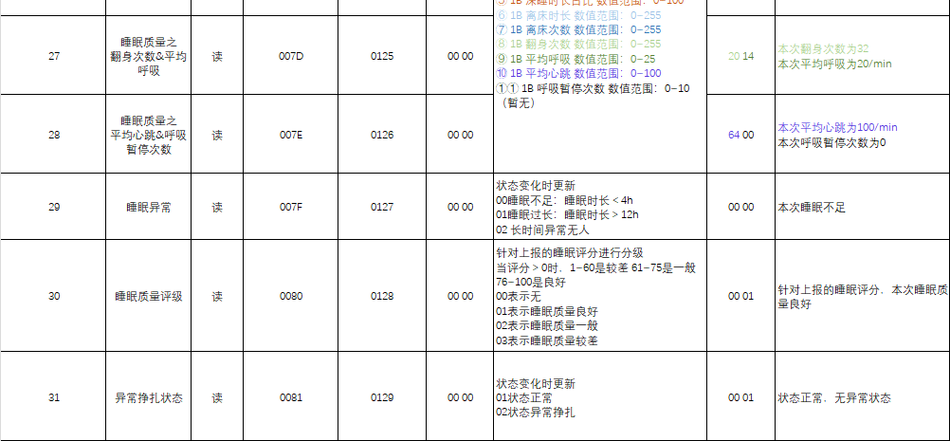

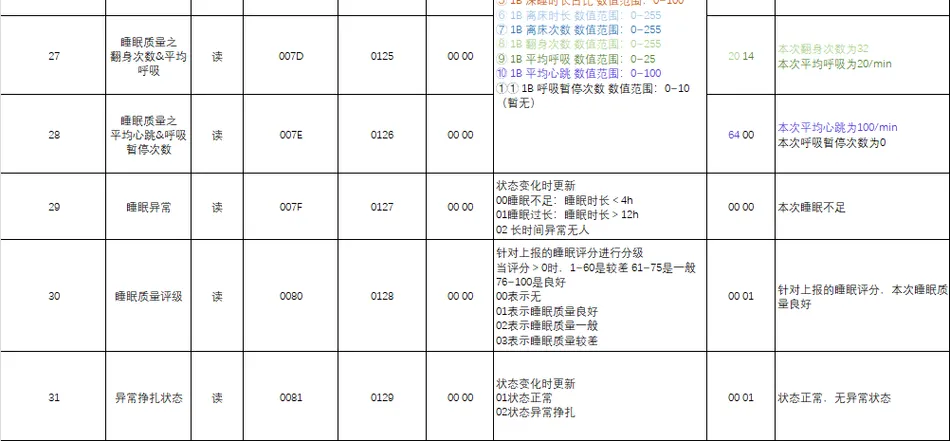

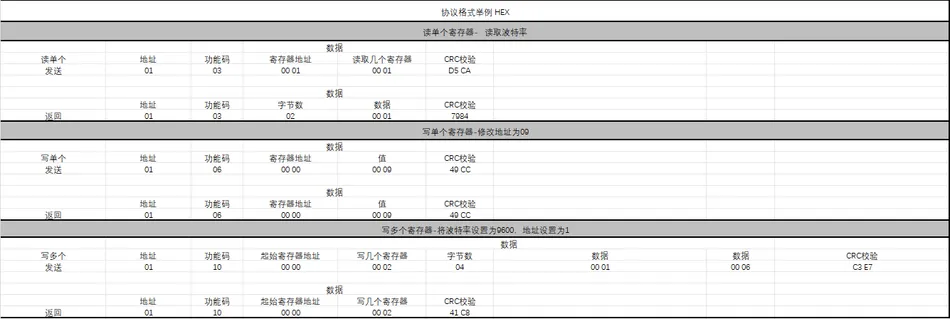

# Modbus 协议

# 产品安装

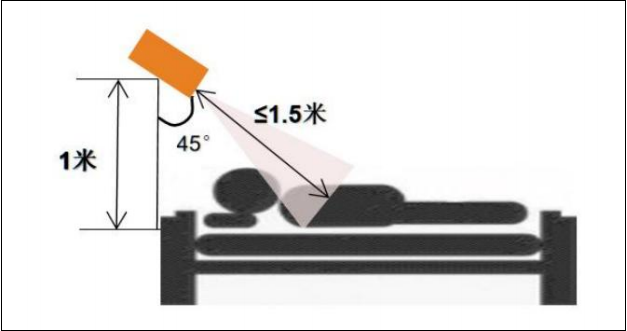

本雷达产品建议倾斜安装，并且平行于扫描面的距离≤1.5 米。针对睡眠呼吸心跳探测需求，雷达需要采用倾斜安装方式，雷达要求安装在床头正上方 1m 高度，向下倾斜 45° 对着床中间，控制雷达与胸腔的距离为 1.5m 范围内，确保雷达正常进行呼吸心跳以及睡眠相关参数探测。雷达法线方向对准主要探测位置，保证雷达天线主波束覆盖人体睡眠探测区域。

受雷达天线波束范围限制，偏离雷达法线方向位置，有效作用距离会降低。毫米波频段电磁波对于非金属物质有一定穿透特性，可以穿透常见玻璃、木板、屏风及薄的隔墙，可以检测到遮挡物后面的运动物体；但对于较厚的承重墙、金属门等不能穿透。

# 注意事项

启动时间，在初始上电开始工作时，需要对内部电路完全复位，并对环境噪声进行充分评估，才能保证设备正常工作。因此设备初始上电工作时，需要开机稳定时间≥60s，才能保证后续输出参数的有效性。
呼吸心跳探测场景限制，雷达为非接触式设备，对于目标的呼吸心跳探测需要先对目标的位置进行锁定，继而对该目标的呼吸心跳强度和数值进行采集计算。因此要求探测目标在合理探测范围内，保持静息状态进行探测，避免持续运动影响雷达对目标的锁定，从而影响对呼吸心跳的探测。
有效探测距离，雷达设备的探测距离与目标、环境因素关联较大，有效探测距离可能随着环境及目标改变而变化，本设备暂时不具备测距功能，因此有效探测距离在一定范围波动属于正常现象。
雷达生物探测性能，由于人体生物特征属于超低频、弱反射特征信号，雷达处理中需要相对长时间累积处理，在累积过程中，可能诸多因素影响雷达参数，因此偶发性的探测失效是正常现象。
