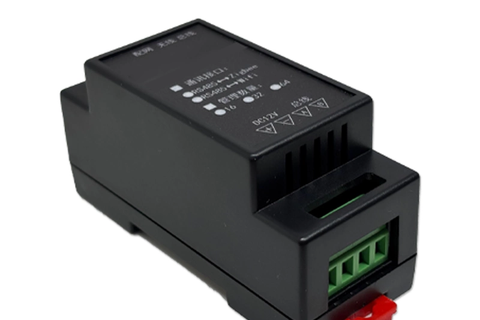

485 通信模块产品说明书

一、产品概述

本 485 通信模块采用 MODBUS RTU 从机模式，主要用于实现上位机对遥控器按键值的读取，具备稳定可靠的通信性能，适用于多种工业控制场景。

二、技术参数

1. 工作电压 ：DC12 - 24V。
2. 静态电流 ：在 12V 时为 8.5mA。
3. 工作电流 ：在 12V 时为 45mA。
4. 通讯协议 ：MODBUS RTU 从机模式，支持 MODBUS RTU 功能码 “03”（读数据寄存器），上位机可通过该功能码读取 4 个字节的键值寄存器。

三、通信配置

1. 波特率 ：115200。
2. 校验位 ：无。
3. 数据位 ：8 位。
4. 停止位 ：1 位。

通信说明书：

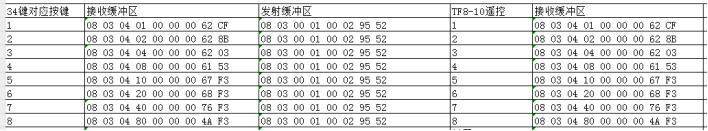

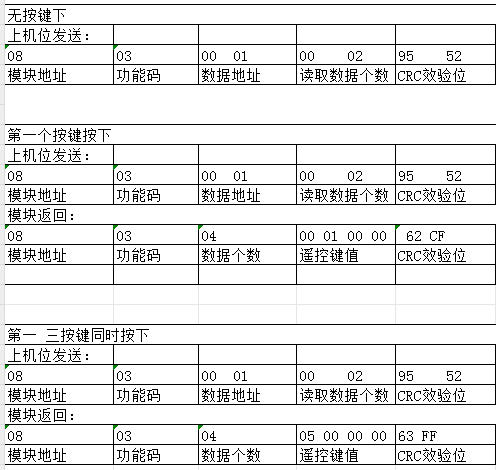

四、模块应答数据帧格式

1. 地址 ：一个字节，固定为 08，不可改变。
2. 功能码 ：一个字节，只支持功能码 03。
3. 读数据寄存器数据字节个数 ：四个字节。
4. 数据 ：四个字节（34 个位），对应遥控器 34 个按键的值。
5. 校验 ：62 CF。

以上内容为 485 通信模块的完整产品说明书，详细介绍了模块的技术参数、通信配置、数据帧格式等关键信息，以便用户更好地了解和使用该模块。
