XK3190-A33E 称重显示控制器使用说明书

第一章 技术参数

1. 型号：XK3190-A33E
2. 准确度等级：3 中准确度
3. 最大检定分度数：nind=6000
4. 模拟部分：
   • 输入信号范围：-19 ～ 19mV
   • 传感器激励电压 Uexc：DC 5V，120mA
   • 误差分配系数：Pi=0.5
   • 每个检定分度值的最小输入信号：1μV/e
5. 传感器连接方式：六线制，可连接 4 个 350Ω 的传感器，传感器阻抗最小约 90Ω，最大约 350Ω，材料为铜，长度 200m，横截面积 0.5mm²
6. 显示：6 位 LED，字高 50.8mm，12 个状态指示符，分度值 1/2/5/10/20/50/100 可选
7. 键盘：轻触式薄膜按键
8. 大屏幕显示器接口：
   • 传输方式：(1)20mA 电流环（恒流源输出），传输距离 ≤2000 米
   • 串行通信接口：RS485：支持多种自定义格式，支持标准 MODBUS-RTU 通讯协议；RS232C
   • USB 通讯功能
9. 继电器输出：三路继电器输出，触点容量 24V AC/DC，0.5A
10. 波特率：可选 1200/2400/4800/9600，传输距离 RS232：≤30m
11. 电源：UAC 220V/50Hz，14.8V/2.2AH 蓄电池，额定功率 10W
12. 使用温度：0℃～40℃，储运温度：-25℃～55℃，相对湿度 ≤85％RH，预热时间 15min
13. 规格组成：XK3190-A33E，产品序号：33E，产品分类：A 系列台秤仪表，设计序号：90，适用衡器类型：1 非自动衡器
14. 外形尺寸：223×210×158（mm），自重 0.8kg

第二章 安装与连接

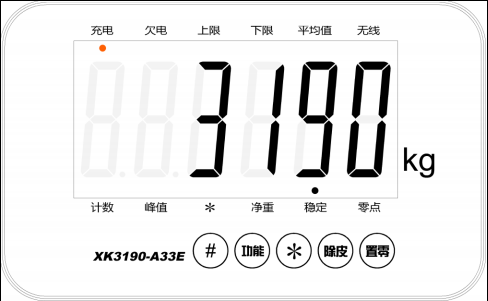

一、仪表显示和键盘功能示意图

二、键盘功能

1. 【#】：开机自检时长按此键进入标定模式。
2. 【功能】：在称重状态时，按此键大于 3 秒，按此键进入用户设置模式。
3. 【*】：在称重状态时，按此键累加当前重量。
4. 【除皮】：在称重状态时，按此键除皮重。
5. 【置零】：在称重状态时，按此键重量显示为零。

三、传感器与仪表的联接

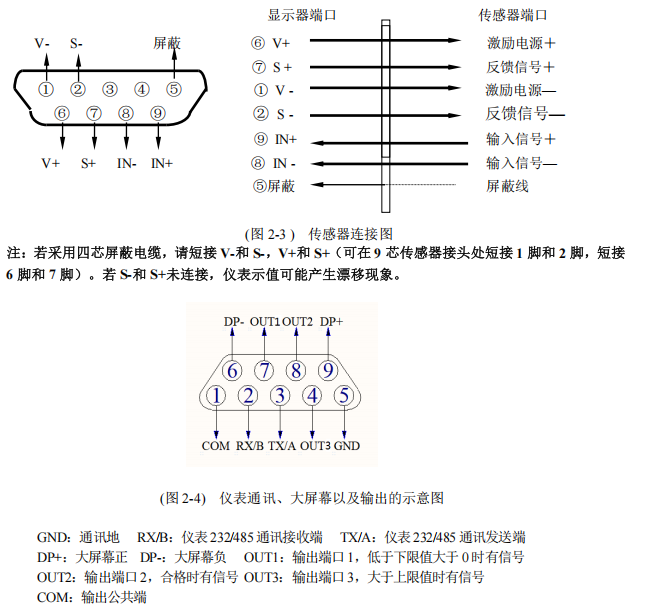

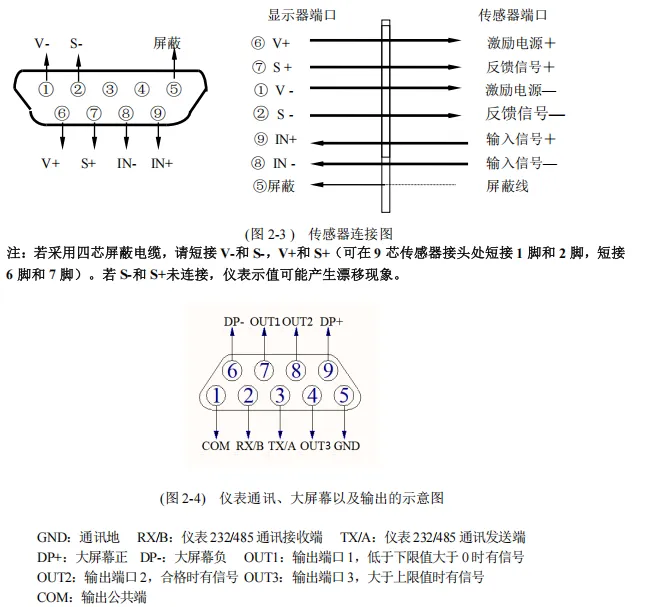

1. 传感器的连接采用 9 芯插头座，各引脚意义详见图 2-3。
2. 使用六芯屏蔽电缆，确保仪表良好的计量性能。

注意 ：传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

四、大屏幕与仪表的联接

大屏幕信号为 20mA 恒流的电流环信号，以二进制码串行输出，波特率为 600。仪表与大屏幕的连接方法请参照图 2-4。仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配套的专用联接线。

五、串行通讯接口与仪表的联接

通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。进行计算机通讯须具备必要的计算机技术和程序编制能力，须由专业技术人员参与或指导。非专业人员请不要随意联接。

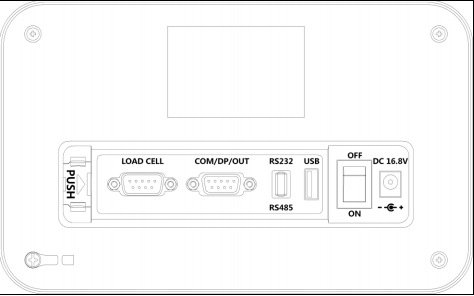

XK3190-A33E 仪表具有 RS232/RS485 串行通讯接口，可与计算机，PLC，触摸屏进行通讯。仪表连接方法请参照图 2-4。（可通过仪表后面通讯端子选择 RS232 或 RS485，详细格式请见附录 - 串行通讯）

通讯接口采用 RS232C，所有数据均为 ASCII 码。数据格式为 1 个起始位，8 个数据位，1 个停止位，无校验。通讯方式分为以下几种：

方式一、P6=2：连续发送，所传送的数据为称量（毛重、净重或皮重，由 P5 参数决定），毛重格式为：ww000.000kg 或 ww000.000lb；净重格式为：wn000.000kg 或 wn000.000lb；皮重格式为：wt000.000kg 或 wt000.000lb。

方式二、P6=3：稳定后连续发送，发送内容与方式一相同。

方式三、P6=7：连续发送（A7 格式），数据格式：= <重量数据（含小数点）>：包含小数点在内的六位有符号重量数据，ASCII 码。重量数据均为最低位在前，高位和符号位在最后。负数符号位发送为 “-”，正数时符号位发送为 0。例如：当前仪表显示的重量为 500.00kg，则串行输出数据为：= 00.0050。

六、USB 接口与仪表的联接

通讯方式与协议如下：（A1+,C8 连续通讯模式）举例：（-100.0）

异或校验：从第二个字节开始的所有数据异或，第 10 字节为高四位 ASCII 码，第 11 字节为低四位 ASCII 码。如数据为正数，则第二字节为（2B[HEX]）

注：USB 连接电脑需要安装相关驱动，驱动与安装说明请到耀华官方网站下载。

第三章 仪表标定说明

一、通用标定方法

开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示【d X】。按照以下步骤逐步操作：

1. 分度值设置 ：显示【d X】，按【除皮】键选择 1、2、5、10、20、50，按【＃】键确认，自动进入下一参数的设置。按【除皮】键自动步进循环显示。例如在显示【d 5】时，按【＃】键，分度值即设置为 5，并自动进入小数点设置状态。
2. 小数点设置 ：显示【P X】，按【除皮】键选择 0、1、2、3 位小数，按【＃】键确认，自动进入下一个参数的设置。按【除皮】键自动步进循环显示。例如在显示【P 0.000】时，按【＃】键，小数点即设置为 0.000，并自动进入最大秤量设置状态。
3. 最大秤量设置 ：显示【FULL 】，按【除皮】键进入数字输入状态。显示【0 0 0 0 0 0】，按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到最大秤量值出现，按【＃】键确认，自动进入零点标定状态。例如显示【0 2 5 0 0 0】 按【＃】键确认，并自动进入零点标定状态。
4. 零点标定 ：显示【noLoAd】，秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完成，进入量程标定状态。
5. 满量程标定 ：显示【AdLoAd】，在秤台上放置砝码，按【除皮】键进入输入状态。显示【0 0 0 0 0 0 】，按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所需数字出现，再按【除皮】键标志符▼依次右移选择数字输入位置，按【置零】键对应位自动步进加一，直到所显示的数字和砝码重量相等，当稳定标志符▼出现时，按【＃】键确认，结束量程标定状态。显示【 End】。
6. 轻触仪表后侧的标定开关按钮键，仪表将保存参数，返回到称重状态。

第四章 操作说明

一、开机及开机自动置零

1. 接通电源后，仪表进行 “000000～999999” 的笔划自检，初始化完成后进入称重状态。
2. 开机时，如果秤台重量偏离零点，但仍在设置的置零范围以内，仪表将自动置零；若在设置的置零范围以外，仪表将报警 “Err 3”，提示超出置零范围，此时须去除秤台上重物或调整秤体零位或重新标定、设置。

二、手动置零 ( 半自动置零 )

1. 在称重状态，若空秤时出现偏差，按【置零】键，可以使仪表回零。
2. 显示值偏离零点但仍在置零范围以内时，按【置零】键起作用。否则按【置零】键不起作用。（此时必须重新标定或设置置零参数）
3. 只有稳定标志符亮时，可以进行置零操作。

三、除皮功能

在称重显示状态下，显示重量为正，且稳定时，按【除皮】键可将当前重量作为皮重扣除，此时仪表显示净重为 0，净重标志符亮。

四、峰值保持、平均值、计数功能

通过功能设置 P2 选择使能，在选择后，可以通过【#】键来启动或者停止选择功能。如：

• P2 选择 2，平均值灯亮，此时仪表自动判断，待相对稳定时，仪表开始计算显示平均值，并闪动后显示平均值，当前重量回零后取消显示平均值，可以继续称量下一次平均值；
• P2 选择 3，峰值灯亮，仪表处于自动峰值保持工作状态，可以保持最大称重数据，重量回零后，解除保持数据；
• P2 选择 4，计数秤模式，按下【#】键，称重状态按【#】显示 “Count”，按【#】显示 “C00000”；放上取样样品后，按【置零】和【除皮】键输入其数量，按【#】确认；仪表自动计算出单位重量后，显示 “Cn in” 计数指示灯亮，进入计数状态；如果输入的样品数量为 0，仪表提示 “Err 4”，并调用上一次存储的单位重量作为计算基准；在计数状态，按【#】后显示 “Cn End”，仪表退出计数状态。

五、累计功能

1. 手动累加：正常称重状态下，当测量数据大于或等于 20 分度且数据稳定，将【】键按下，仪表执行 “测量值手动累加” 功能。此时，仪表将先显示累加的总数据（分两步）：［total =］（提示下面显示的内容为累加的总量数据）显示约 1 秒后显示累加数据 [*]，然后显示总累加次数（分两步）：[n =]（提示下面显示的是次数）显示约 1 秒后显示累加次数［ **］, 然后累计指示灯【】亮。
2. 空秤情况下按【】键显示累计次数 [n ], 再按【】键显示累计重量 [A*]，再按【】键返回称重。
3. 累计状态下短按【功能】键清除当前累计值。

六、预置皮重和上下限报警

正常称重状态下，长按【#】键。步骤如下：

七、用户功能设置

在称重状态下，按【功能】键大于 5 秒，进入用户设置模式，用户设置模式有 P1~P12 十二种参数设置，按【除皮】键进行数值更改，按【*】键选择下一个参数。参数描述如下：

1. P1 x ：kg Lb 转换，x=1：kg 显示；x=2：Lb 显示
2. P2 x ：功能选择，x=1：无其他功能；x=2：开启动物秤功能；x=3：开启峰值保持功能；x=4：开启计数功能
3. P3 x ：波特率设置，x=1：9600；x=2：4800；x=3：2400；x=4：1200
4. P4 xxx ：485 通讯地址设置，指令应答方式 x=1-26；Modbus 通讯方式 x=1-127
5. P5 x ：RS232 输出净重、毛重、皮重选择，x=1：输出净重；x=2：输出毛重；x=3：输出皮重
6. P6 x ：通讯方式选择（其中 2 - 9 为 232 发送模式，10 - 13 为 485 命令模式，图 2 - 2 232/485 通讯切换开关需相应切换，具体协议说明查看附录），x=1：不发送；x=2：连续发送；x=3：稳定时连续发送；x=4：连续发送 AD 码；x=5：A1+,C8 连续通讯模式；x=6：志美通讯协议；x=7：A7 通讯协议；x=8：外接票据打印机；x=9：外接标签打印机；x=10：耀华命令模式；x=11：志美命令方式；x=12：长陆命令方式；x=13：MODBUS-RTU 通讯协议
7. P7 x ：零点跟踪范围，x=1：1.0e；x=2：2.0e；x=3：3.0e；x=4：4.0e；x=5：5.0e；x=6：禁止跟踪
8. P8 x ：置零键范围，x=1：2%FS；x=2：4%FS；x=3：10%FS；x=4：20%FS；x=5：100%FS；x=6：禁止手动置零
9. P9 x ：开机零点范围，x=1：2%FS；x=2：4%FS；x=3：10%FS；x=4：20%FS；x=5：100%FS；x=6：禁止开机置零
10. P10 x ：数字滤波强度，x=1：弱；x=2：中；x=3：较强；x=4：强
11. P11 x ：wifi 通信协议（STA 工作模式下才有此参数），x=1：连续发送（查看 wifi 相关说明中其他设置页面进行相关配置）；x=2：连接耀华云（有相关配套电脑端 APP 和安卓手机 APP，在耀华官网上可下载）。当 P11 设为 2 时，按 # 键可以配置 wifi 板卡参数，如有 wifi 板卡且设置正常 则仪表显示 [t * ]，* 为任意数字，配置只需完成一次即可，不需重复配置，如显示 error 则仪表断电重新试下，如还是显示 error，则认为 wifi 配置异常；仪表如何设置连接现场 wifi 请查看 wifi 相关说明中 STA 设置页面；当 P11 设为 2 时，峰值灯闪烁表示连上服务器；（P2 不能设为 3），连上服务器后，按仪表 * 键累计数据时会上传称重数据到耀华云平台，需回零后才能再次累计；当 P11 设为 2 时，仪表蜂鸣器过几秒会鸣响一声表示仪表还未注册，请使用官网下载的手机或者电脑 app 激活该仪表 ( 手机和电脑 APP 账号请咨询售后获取 )
12. P12 x ：稳定幅度，x=1：低；x=2：中；x=3：高
13. C 高 5 位仪表号 ：工艺上需检查是否一致；
14. C 低 5 位仪表号 ：工艺上需检查是否一致；（高低位仪表号加在一起为完整仪表编号）

八、wifi 相关说明（选配）

A33E wifi 默认出厂时工作在 APSTA 双模式，只能通过网上配置 wifi 账号和密码，HF-LP230 网络默认设置表：

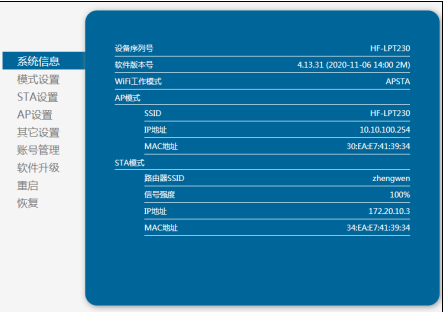

1. 系统信息页面 ：在本页面，用户可以获得当前设备的重要状态信息，包括：设备序列号，固件版本，无线组网信息以及相关的参数设置情况。并可以读到 STA 模式下的无线信号强度指示。

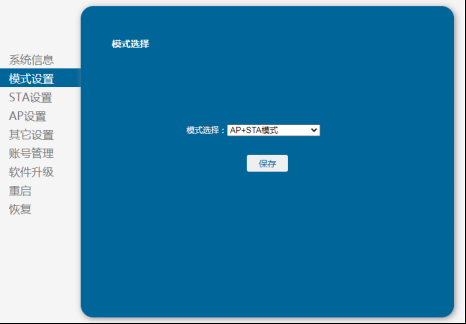

1. 模式选择页面 ：HF-LP230 模组即可以作为无线接入点 (AP 模式 ) 方便用户对设备进行配置，也可以作为无线信息终端 (STA 模式 ) 通过无线路由器连接远程服务器。模式选择为 AP+STA 模式不要动。

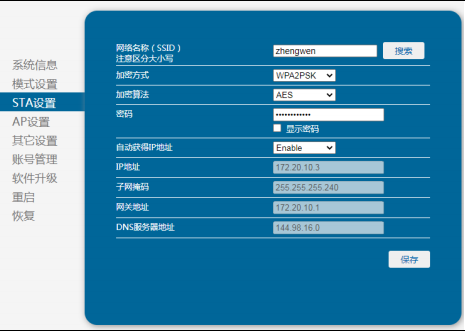

1. STA 设置页面 ：在本页面，用户可以点击 [ 搜索结果 ] 按钮自动搜索附近的无线接入点，并通过设置网络参数连接上它。这里提供的加密等信息一定要和对应的无线接入点一致才能够正确连接。

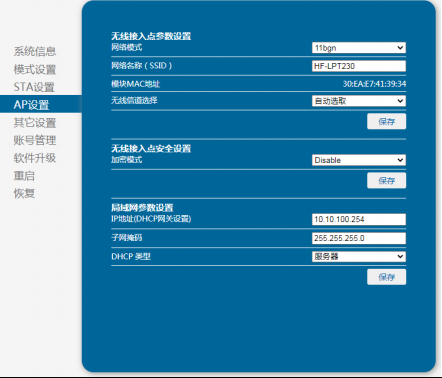

4.AP 设置页面 ：本页设置 AP 无线和网络参数。大多数系统支持 DHCP 自动获取 IP，建议您设定局域网参数 DHCP 类型为 “服务器”，此页面可以改热点名称。

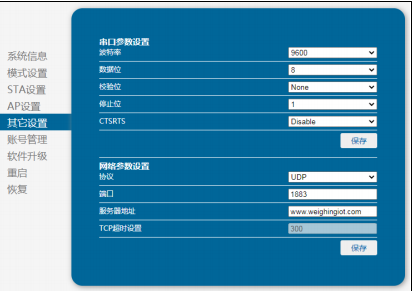

5.其他设置页面 ：无线模组一般工作于 “数据透传模式”。在此模式下，无线模组与之相连的设备将直接和远程计算机进行通信。在本页面，用户需要设置串口通讯参数和 TCP 层与远程设备通讯的协议参数。模块的波特率默认 9600 不要改变，此界面的网络参数当 P11 设置为 1 时可以使用该网络参数，仪表即可作为客户端（协议设置为 TCP-CLIENT），也可以作为服务器（协议设置为 TCP-SERVER），当 P11 为 2 时不要修改此界面网络参数。

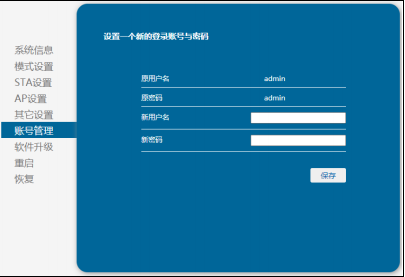

6.账号管理页面 ：该页面设置用户用于设备内置 Web Server 的用户名和密码。

第五章 维护保养及注意事项

1. 为保证仪表显示清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。
2. 不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
3. 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离强腐蚀性物体，远离易燃易爆物品。
4. 在插拔传感器联接线前，必须先切断仪表电源（关机）！
5. 在插拔大屏幕联接线前，必须先切断仪表和大屏幕电源！
6. 在插拔通讯联接线前，必须先切断仪表和上位机电源！
7. 严禁使用强溶剂（如：苯、硝基类油）清洗机壳。
8. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
9. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！

警告 ：不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷击损坏仪表及相应设备。传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

10. 公司忠告客户：使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责，最高赔偿额在故障仪表自身价值 2 倍以内，对仪表所处的系统问题不承担责任。
11. 仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改联接。本表在使用过程中若出现故障，应立即拔下插头，送专业厂维修。一般非衡器专业生产厂家不要自行修理以免造成更大的损坏。本仪表不允许随意打开，否则不予保修。
12. 仪表自销售之日起一年内，在正常使用条件下，出现非人为故障属保修范围，请用户将产品及保修卡（编号相符），一同寄往特约维修点或供应商。生产厂对仪表实行终身维修。
13. 仪表充电说明：
    • 只要接上随机附送充电器，充电器指示灯亮，即对电池充电，开关机状态下都可充电。充电器指示灯亮绿色表示电池已充满。
    • 低压报警欠电指示灯亮，需及时给仪表充电。仪表内置的电池属易耗品，不属三包范围。

第六章 信息提示

1. Err 1 ：表示满量标定时 AD 值偏小。（请选择合适秤量的传感器）
2. Err 2 ：表示手动置零超出允许范围。（请检查秤台上是否有重物）
3. Err 3 ：表示开机时零位超出设定范围。（开机时应保持秤台上的重量为零）
4. Err 4 ：表示计数状态，样本取样时，输入样本数为零。（ERR 4 显示 1 秒后，进入计数工作状态，此时按照上次样本取样的结果工作，重新取样时样本数输入不能为零）
5. Err 5 ：表示标定状态，满量标定时，输入重量数为零。（请输入与秤台上砝码相同的重量数据）
6. Err 6 ：表示计数状态，样本取样时，单件重量小于 0.25e。（请重新输入样本数）
7. Err7 ：表示传感器连线故障，标定加载时 AD 码负增长。（请检查传感器信号线是否接反）

警告 ：用本仪表组装成电子衡器后，在产品上必须要有符合国家有关规定的标识。

附录 串行通信

一、串口（RS232）

1. P6 通讯模式 4 ：连续发送 AD 码举例：（AD 值 524212）

2. P6 通讯模式 5 ：（A1+,C8 连续通讯模式）举例：（-100.0）

异或校验：从第二个字节开始的所有数据异或，第 10 字节为高四位 ASCII 码，第 11 字节为低四位 ASCII 码。如数据为正数，则第二字节为（2B[HEX]）

3. P6 通讯模式 6 ：（志美通讯协议）

通讯模式（志美通讯协议）

注：当小数点为 0 时第 8 个字节为

二、串口（RS232/RS485）

1. P6 通讯模式 10（耀华命令模式）

说明：仪表发送校验字节为：XH 和 XL。检验计算方式为：校验字节前面除 02 外所有数据进行异或校验，得到数据为一个字节。XH 为高四位数据 ASCII 码，XL 为第四位数据 ASCII。例如上位机发送 02 41 42 30 33 03 异或校验为 0x41 和 0x42 进行异或校验得到 0x03， XH 为高四位 0 的 ASCII 码为 0x30，XL 为低四位 3 的 ASCII 码为 0x33。

2. P6 通讯模式 11（志美命令方式）

3. P6 通讯模式 12（长陆命令方式）
   • 读取实时重量（功能码 01）

读取 AD 值（功能码 02）

 读取 DIO 状态（功能码 03）

置零（功能码 10）

去皮（功能码 12）

4. P6 通讯模式 13（MODBUS - RTU 通讯协议）
   • 接收报文最大长度 ：47 字节（包括地址和 CRC）
   • 发送报文最大长度 ：253 字节（不包括地址和 CRC）
   • Modbus 功能

输入寄存器（只读，R）

保持寄存器（读写 R/W）

线圈（读写，R/W）
