DALI网关使用说明书

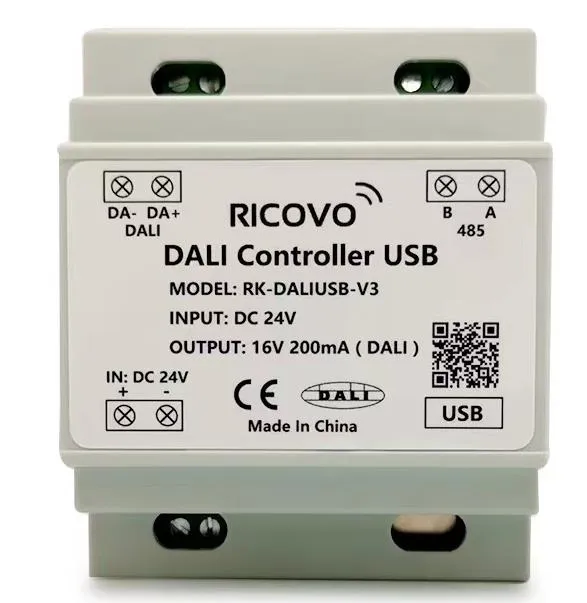

一、产品概述

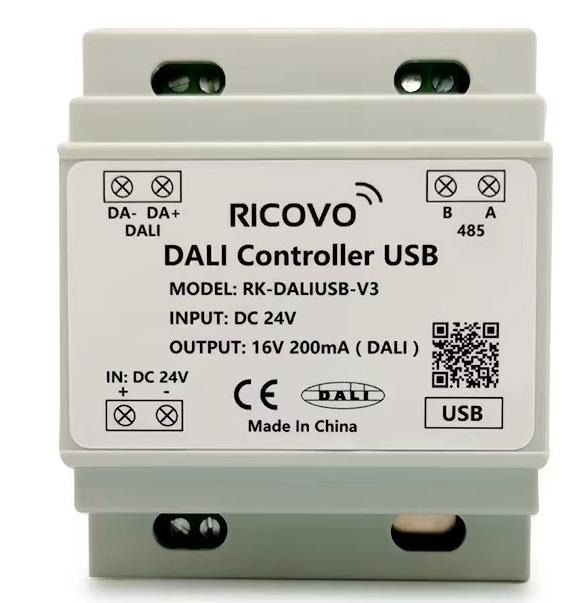

型号：RK-DALIUSB-V3 网关

通讯端口：

• USB：连接电脑，配合上位机软件（DALIController）实现DALI设备配置。
• RS485：与主控设备通讯（单工双向），支持发送DALI命令、查询设备状态。
• DALI：控制DALI照明设备（仅1个端口，端口号固定为 1）。

二、通讯参数

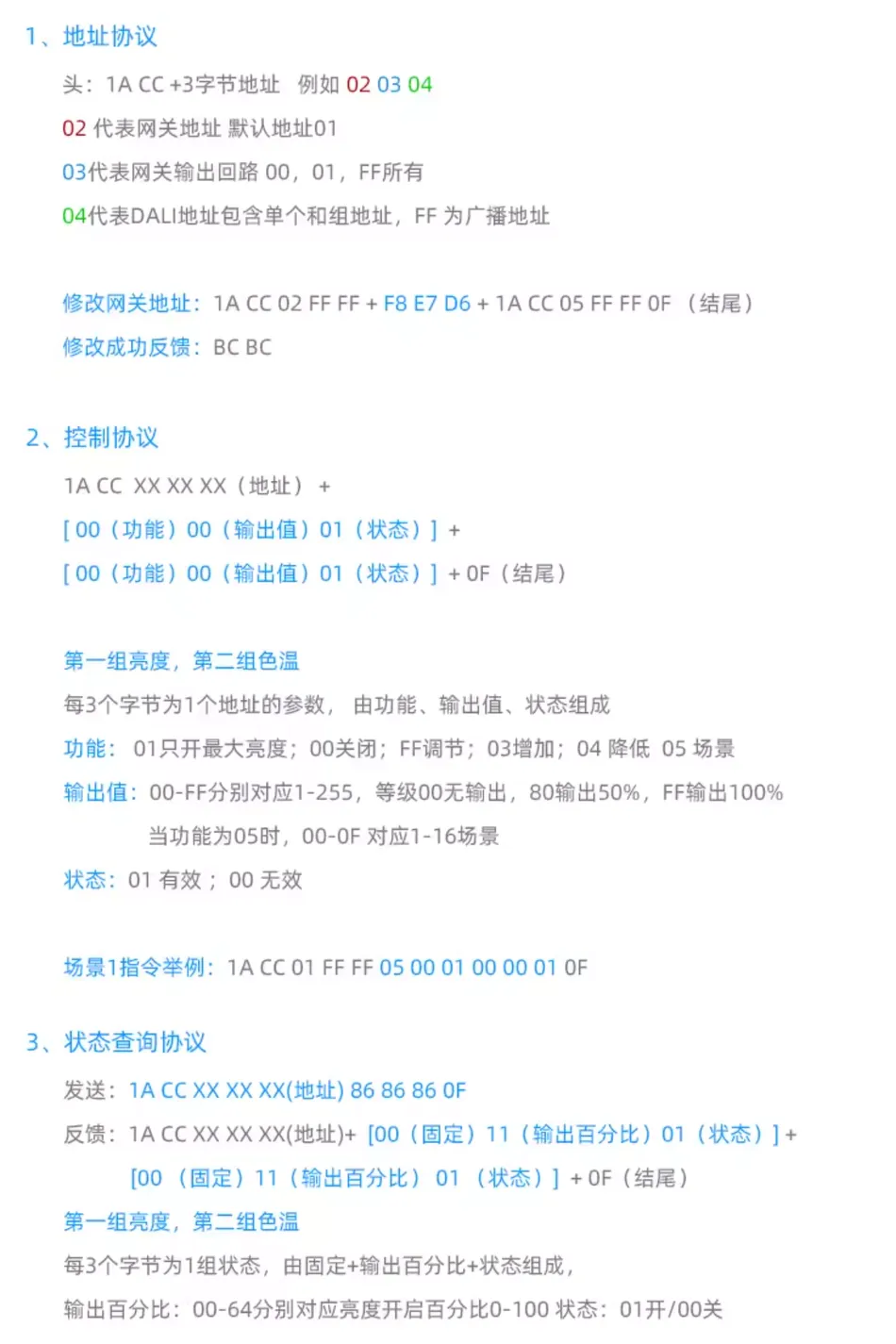

三、协议帧格式

四、指令详解

1. 修改网关485地址

发送指令：
1A CC XX FF FF F8 E7 D6 1A CC YY FF FF 0F

• XX：原地址（如 0x01）
• YY：目标地址（如 0x02）
  成功响应：BC BC

示例（修改地址 0x01 → 0x02）：
1A CC 01 FF FF F8 E7 D6 1A CC 02 FF FF 0F

2. 控制指令

通用格式：
1A CC [网关地址] [DALI端口] [DALI地址] [功能组1] [功能组2] 0F

• 功能组：由 功能码 + 输出值 + 状态 组成（每3字节为一组）。
• 状态位：0x01（启用）、0x00（无效）。

示例（网关地址 0x01，DALI地址 0x04，亮度100%+色温3000K）：
1A CC 01 01 04 FF FE 01 FF 0A 01 0F

3. 查询状态指令

发送指令：
1A CC [网关地址] [DALI端口] [DALI地址] 86 86 86 0F
返回格式：
1A CC [地址] [亮度组] [色温组] 0F

• 亮度组：00 [亮度百分比] 01（状态0x01有效）
• 色温组：00 [色温值] 01（支持DTS色温时）或 00 00 00（不支持）

亮度百分比转换：返回值 0x00~0x64 对应亮度 0%~100%。

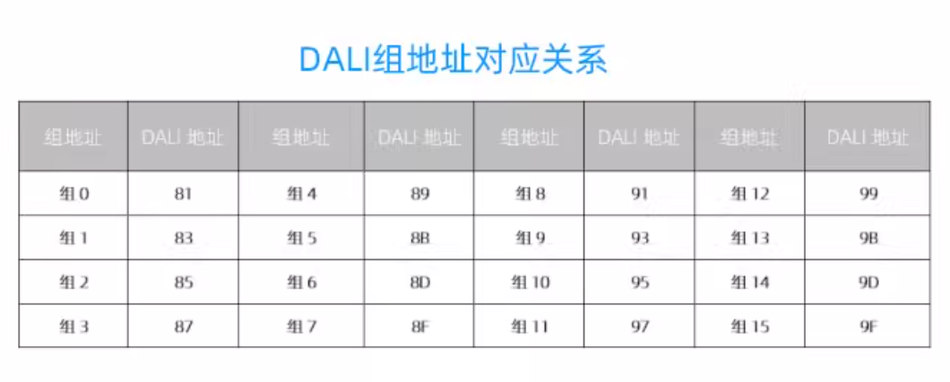

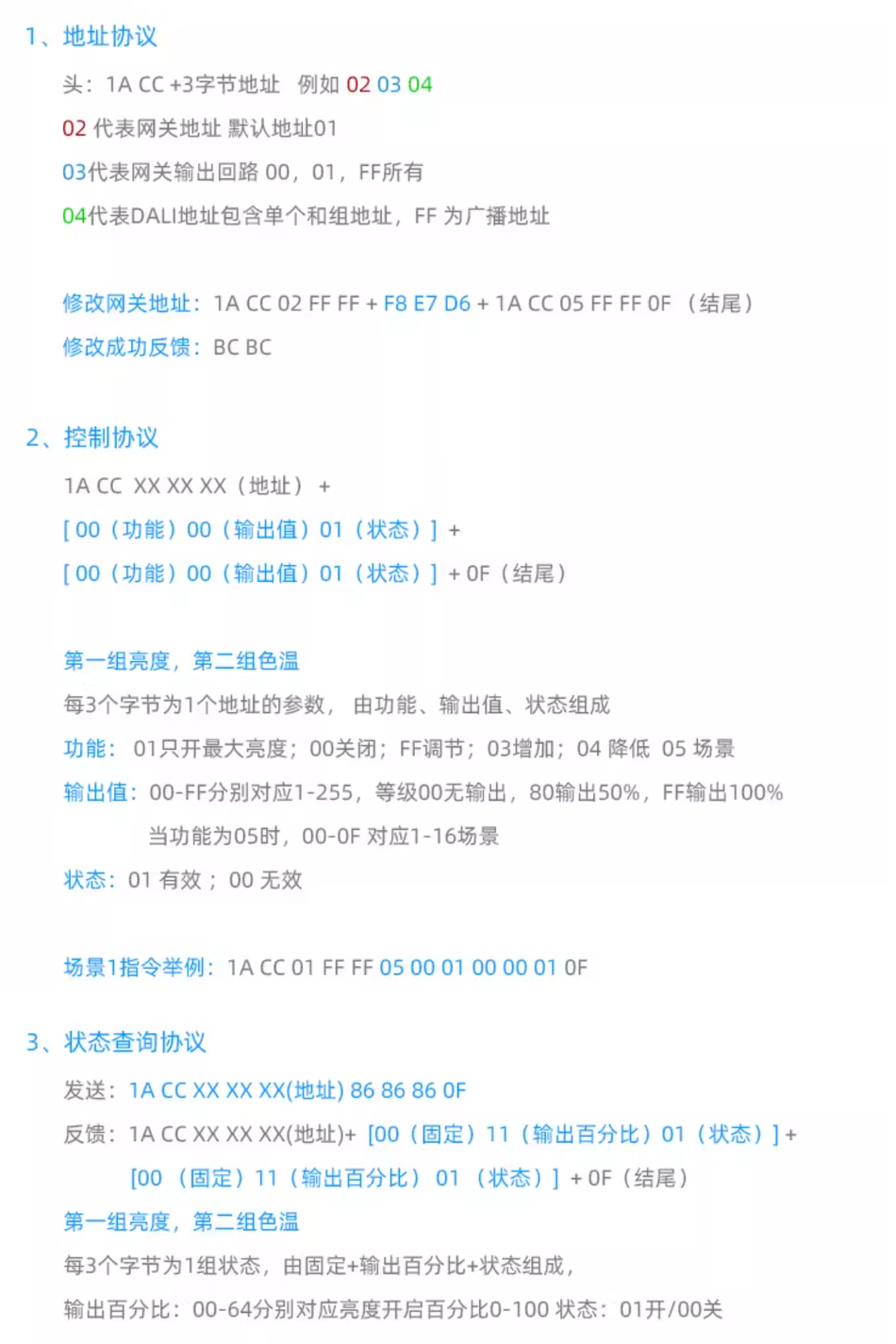

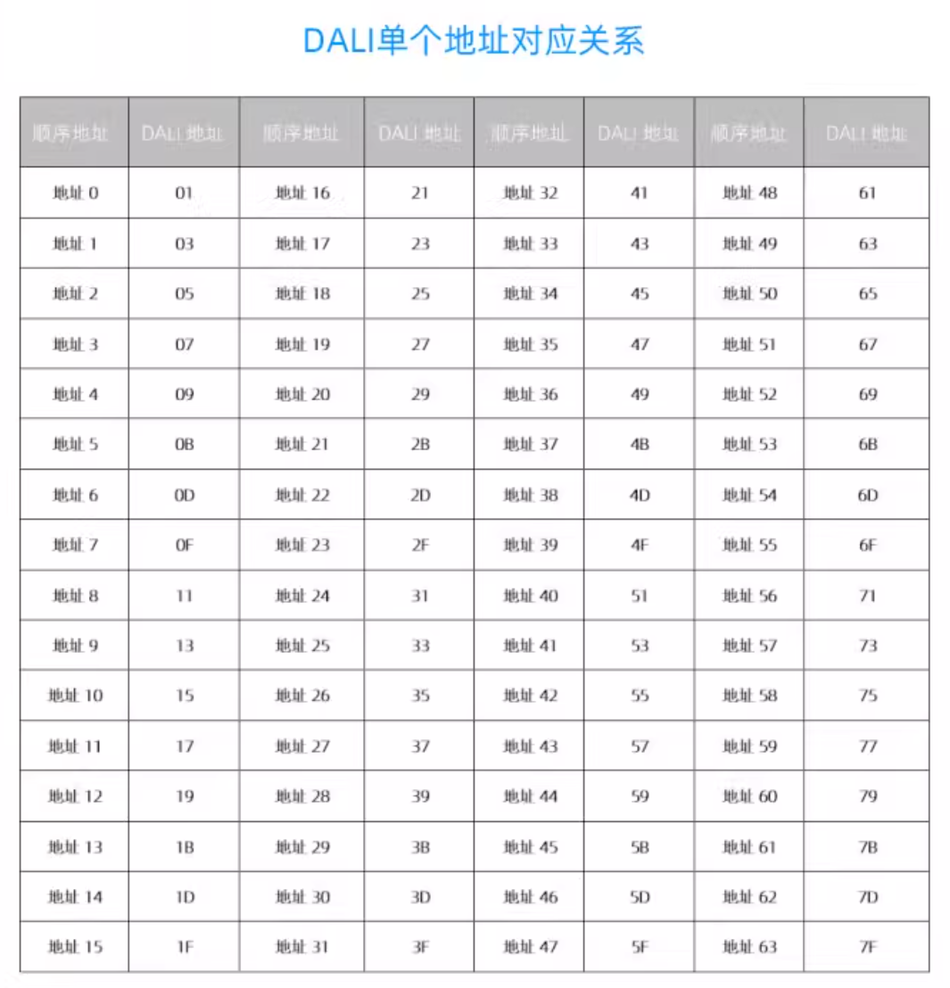

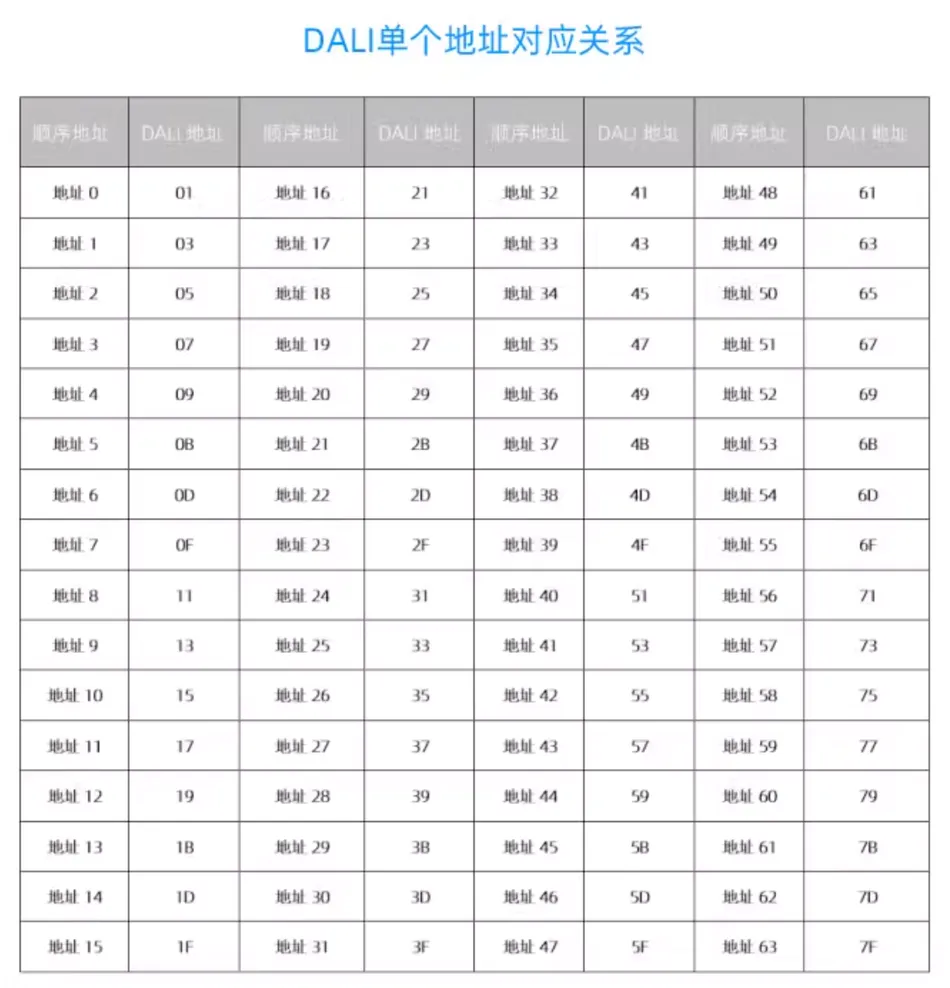

地址对应关系

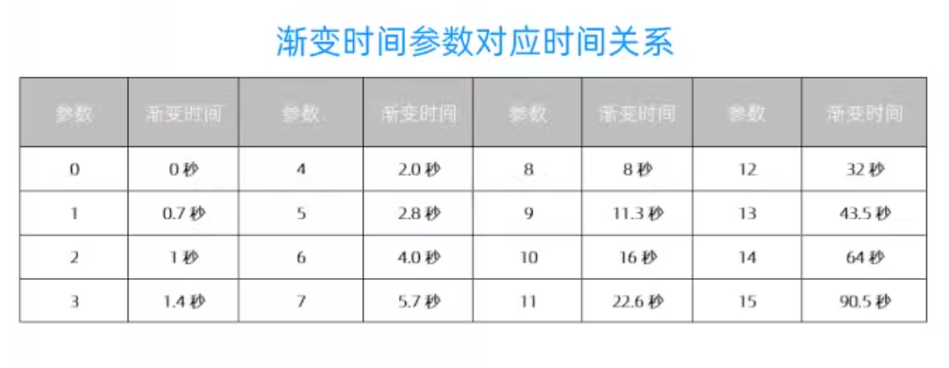

渐变时间对应关系

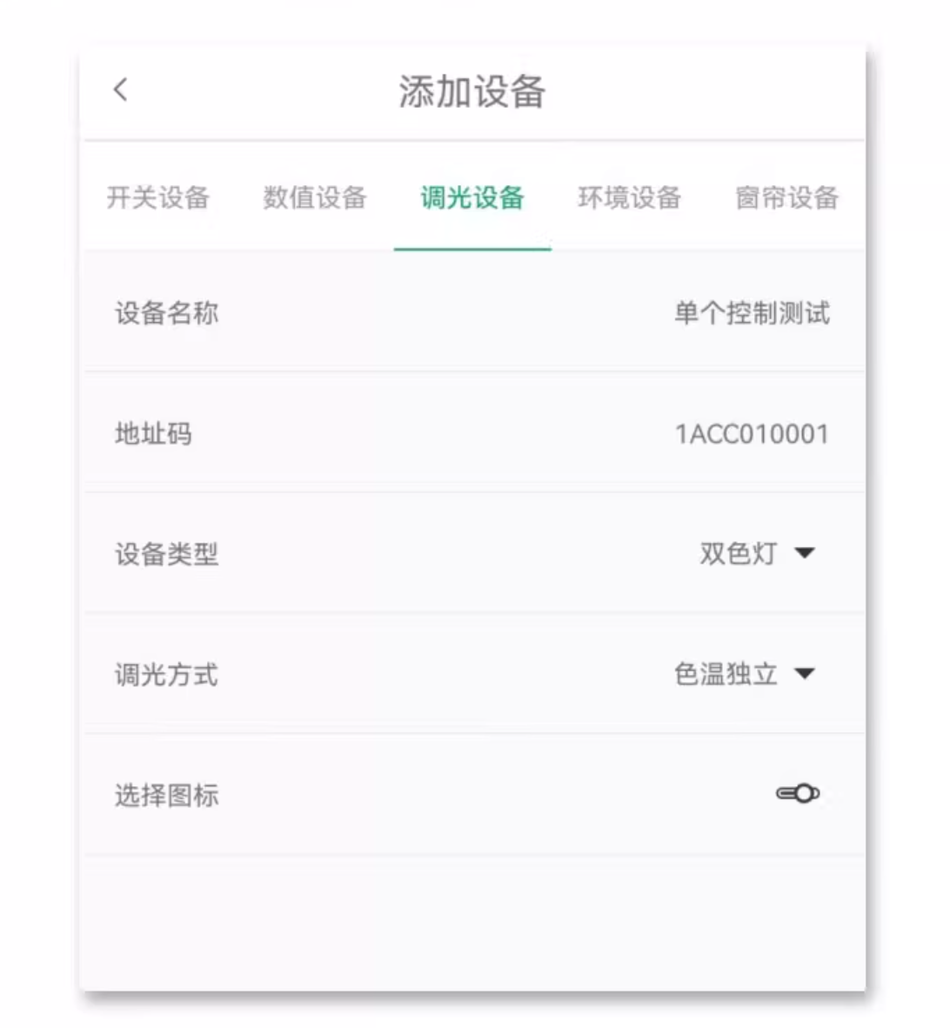

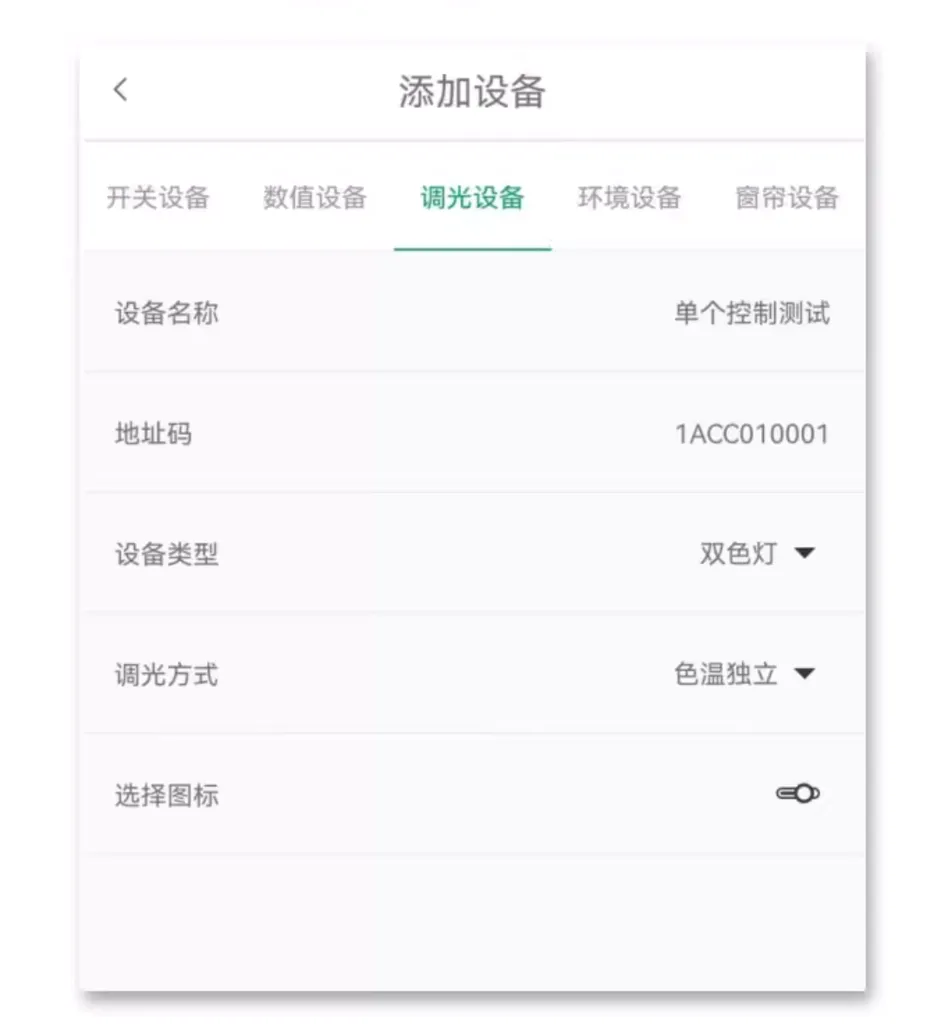

APP添加控制独立地址

以上截图是网关地址为01的DALI设备

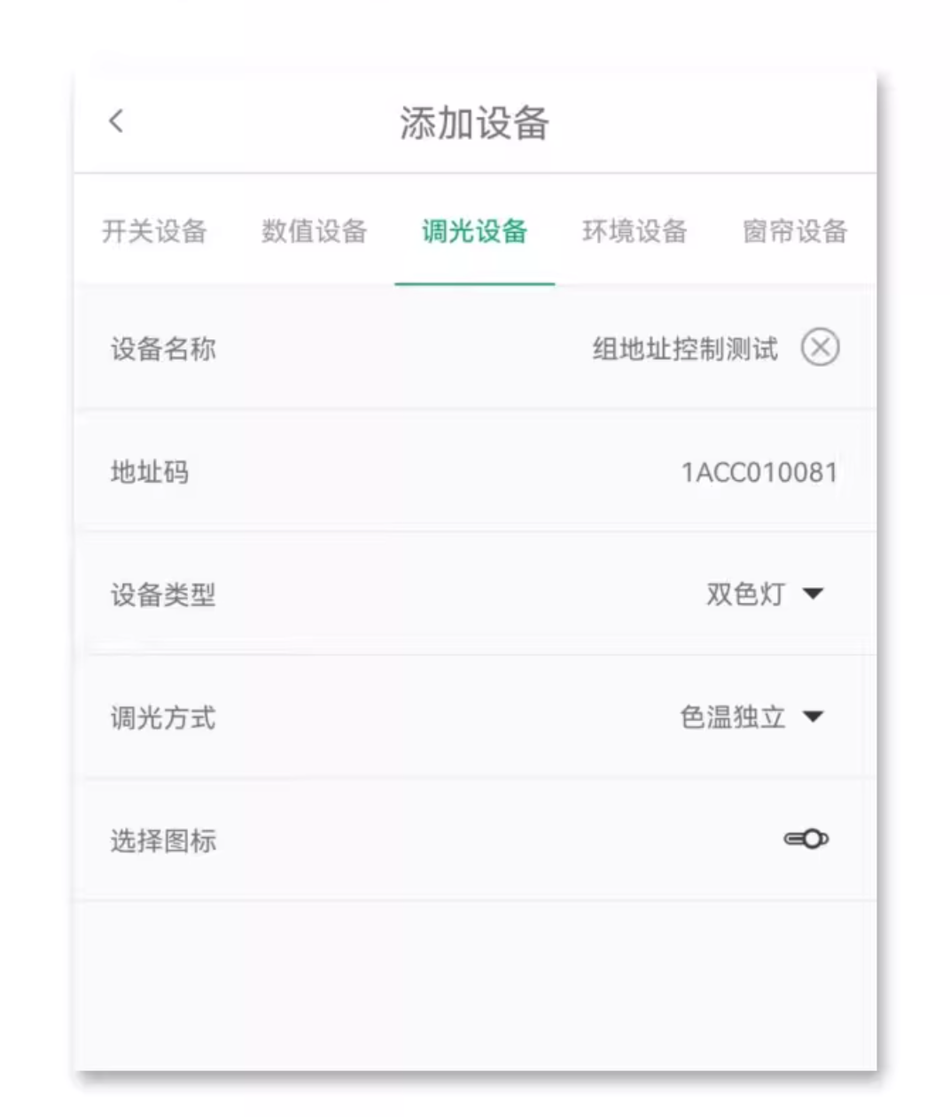

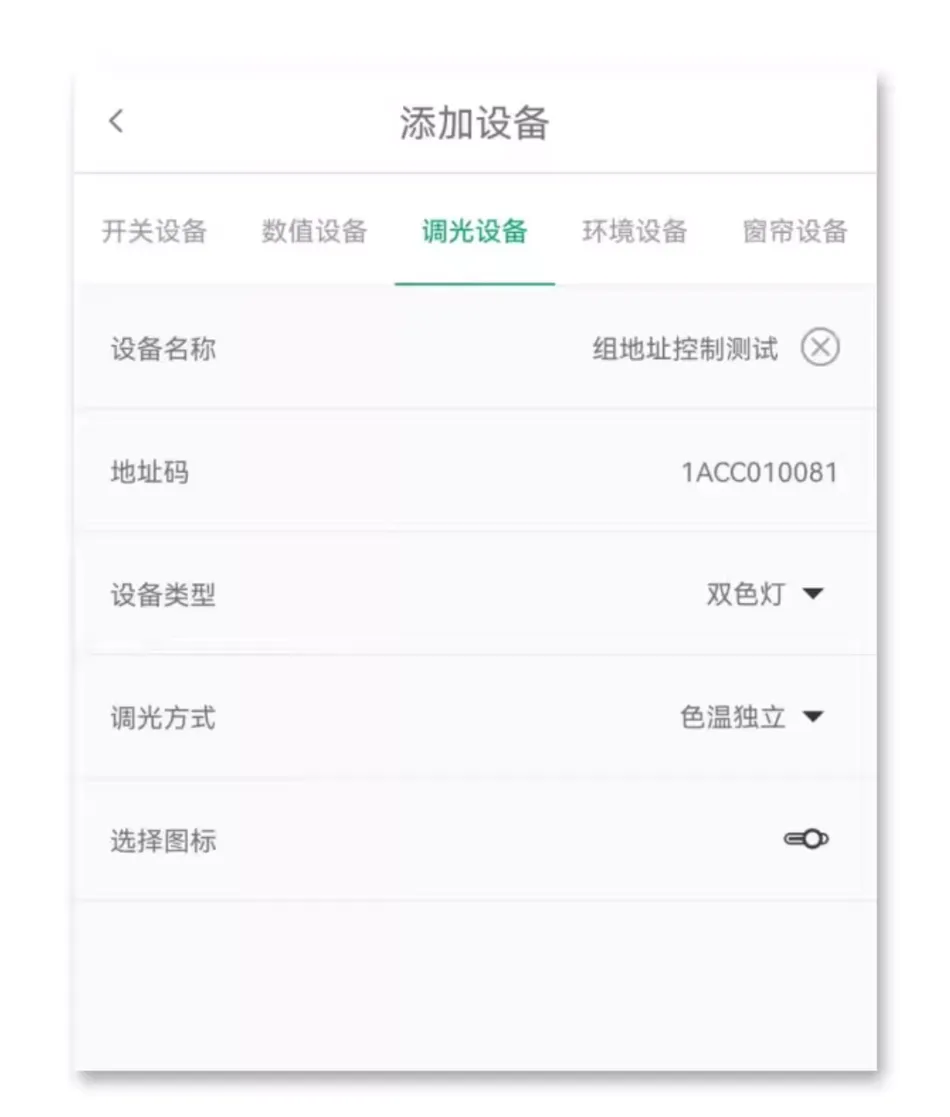

APP添加控制组地址

以下截图以控制分组1的灯光为例

五、关键参数说明

1. 色温计算公式：
   ( \text{Tc} = 2700\text{K} + 29 \times \text{Value} )

• 例：Value=0x49（73）→ ( 2700 + 29 \times 73 \approx 6500\text{K} )

1. DALI调光曲线：

• 亮度值 0x00~0xFE 对应 DALI对数调光等级（0.1%~100%），详见协议附录表1。

1. 渐变时间：

• UP/DOWN指令默认渐变时间约 200ms，实际步进受DALI驱动参数影响。

六、注意事项

1. 广播地址（0xFF）可同时控制所有DALI设备。
2. 指令间隔需 ≥100ms，否则可能导致通讯失败。
3. 色温功能需DALI驱动支持 DTS协议，否则状态返回 0x00。

七、软件使用说明

1 、PC 软件安装

在我司官网下载页面下载最新的上位机软件，DALI Controller 软 件，最新版本 DALI Controller 。

支 持  Windows   7 、Windows   10  和  Windows   11   系统，安装时需要安装 Microsoft  .NET Framework 4.6.1 插件（若电脑没有安装时）。

2 、设备连接

将 DALI 主机通过 USB 线跟电脑连接，并在 DALI 主机的输入端接上 24V 的电源适配器。打开软件 DALIController，如下图。

DALIController 支持 USB 热插拔，点击操作时自动连接。若连接成  功，主页面左下角的状态栏会显示”DALI 主机 : 已连接”；若连接失败， 会显示”DALI 主机 : 未连接”,需检查是否已经将 USB 线连接好。

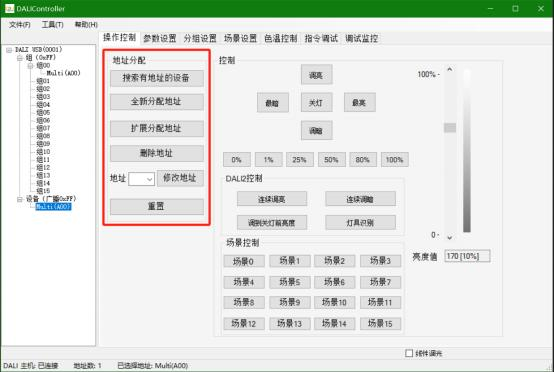

3 、DALI 地址搜索、分配、删除、修改

在“操作控制”主页面的”地址分配”进行地址搜索、分配、删除和修改：

（1） 搜索有地址设备：搜索设备，搜索并显示已分配地址的设备，原 有地址不变。适用于每次重新打开 DALI Controller 软件时搜索 设备列表。

（2） 全新分配地址:删除 DALI 总线上所有 DALI 电源的地址，并对所有 DALI 电源重新随机分配新地址。该方式适用于安装灯后第一次分 配地址使用。

（3） 扩展分配地址：扩展分配地址，先搜索已分配地址的 DALI 电源并  显示列表，原有地址保持不变，然后对没有地址的 DALI 电源重新  分配新地址；若多个 DALI 电源地址出现重复，也会自动重新分配  重复地址的 DALI 电源。适用于 DALI 总线扩展安装 DALI 电源使用。

（4） 删除地址：选中设备列表的短地址， 点击”Delete addresses”按 钮，将删除该设备的地址。

（5） 修改地址：选中设备列表的短地址，并在 Address 输入框中输入 0-63 的短地址，点击”Chang”,则将选中的设备修改地址。

（6） 重置：将 DALI 电源参数重置到默认状态，但不删除短地址。

4 、设备列表

该列表分 Group 和 Device 两部分。当选中”DALI  USB(0001)”、”组 （0xFF））”或”设备（广播 0xff）”时，表示广播控制。当选中组栏的组 00-组 15 时，表示组控制。当选中设备栏的 A00-A63 时，表示单地址控 制。

设备类型定义（详细见附录 A）：

设备类型 DT6 显示”LED(Axx)”。

设备类型 DT8 显示”Color(Axx)”。

同时支持多个设备协议如 DT6&DT8，对应”Multi(Axx)”。

设备类型未知，则显示”Unknow(Axx)”。

地址重复时显示”Error(Axx)”。

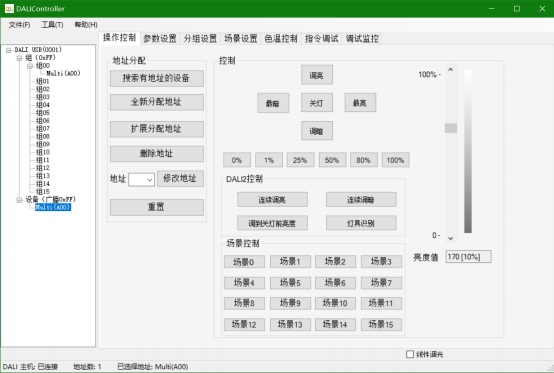

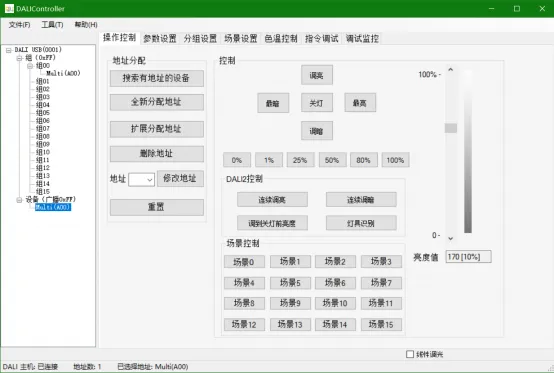

5 、“操作控制”页面操作说明

“操作控制”页面可以实现开/关,亮度调节,开启场景等操作。

“最暗” :开启最小值。

“最亮”:开启最大值。

“关灯”:关闭。

“调亮”：向上，调亮 200ms，步进由渐变速率 Fade  rate 决定。

“调暗”:向下，调暗 200ms，步进由渐变速率 Fade  rate 决定。

0%,1%，25%,50%,80%,100%为亮度值，直接功率等级输出，若渐变时间 Fade Time

参数设置为非 0 数值时，则带渐变输出。

调光滑动条，直接功率等级输出， 0%-100%，若渐变时间 Fade Time 参数设置为 非 0 数值时，则带渐变输出。

场景 0-场景 15：场景调用，若渐变时间 Fade Time 参数设置为非 0 数值时，则 带渐变输出。

Linear 对应于线性调光曲线的设备,如果 DALI 电源的调光曲线 Dimming curve 设定的是  1（线性调光曲线）,选中可以把滑动条调光百分比值转为线性百分比 值,否为对数调光曲线百分比值,同时 0%,5%、25%,50%,80%,100%也相应转换。

DALI2 控制： “连续调亮”（DALI2.1 之后的协议增加的功能）表示以渐变速率 Fade Rate 来渐变到最大功率等级；

“连续调暗”（DALI2.1 之后的协议增加的功能）表示以渐变速率 Fade Rate 来 渐变到最小功率等级；“调到关灯前亮度”（DALI2.0 之后的协议增加的功能）表 示调用软件关灯前的亮度；

“灯具识别”（DALI2.0 之后的协议增加的功能）表示闪烁灯 10S，用来找地址对 应的灯。

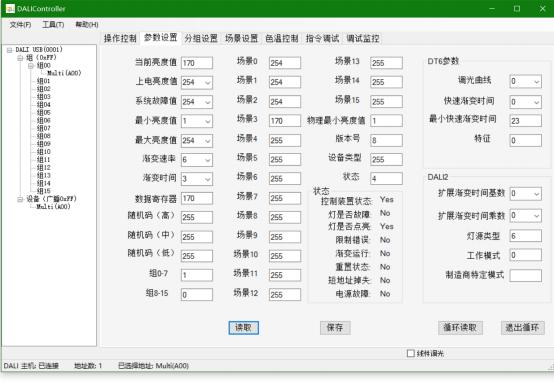

6 、“参数设置”参数页面操作说明

参数表中包括标准 DALI 协议的所以参数,与标准协议的参数名称一致,如下图。

“上电亮度值”:DALI  电源上电时的开启亮度值，（注：如果设置为  255，则上 电时亮度为上一次掉电前的亮度）。

“系统故障值”:当 DALI 电源中检测到总线故障时,开启的亮度值（注：如果设 置为  255，则不作变化）。

“最小亮度值”:DALI 电源可以调节到最小的亮度值。

“最大亮度值”:DALI 电源可以调节至的最大亮度值。

“渐变速率” :上调和下调亮度的速度，分 16 个等级，具体看下面附录 D；

“渐变时间” : 直接电弧功率和场景变换时的渐变时间，分 16 个等级，具体看 下面附录 D。

“调光曲线”：0 表示对数调光曲线（见附录 B）， 1 表示线性调光曲线。当调光 曲线改变时，物理最小功率等级会做相应的切换，但需要手动把最小功率等级 MinLevel 设置为对应的物理最小功率等级并保存到 DALI 电源内。

“快速渐变时间”：当 Fade Time 设置为 0 时，Fast fade time 参数有效，0-675ms， 渐变速度处于 Fade time 的等级 1 之内，具体见附录 E。

DALI2：“扩展渐变时间基数”和“扩展渐变时间乘数”为 DALI2 之后协议增加的 扩展渐变时间扩展渐变时间的参数，当渐变时间和快速渐变时间都为0 时，将启 用扩展渐变时间,范围为 0-16 分钟。扩展渐变时间 = 扩展渐变时间基数 x 扩展 渐变时间乘数。扩展渐变时间基数的等级为 0-15，对应的 Value 值为 1-16;  扩 展渐变时间乘数的范围为 0-4，对应 0ms、100ms、1s、10s 和 1min。见附录 F 和附录 G。

操作步聚 :

请在左边选择到要操作的地址.

“读取” : 读取 DALI 电源中的保存的参数表 ;

“保存”: 把上面的参数表保存到 DALI 电源(注:软件不作参数保存,所有参数保 存在 DALI 电源中, 掉电不丢失)。

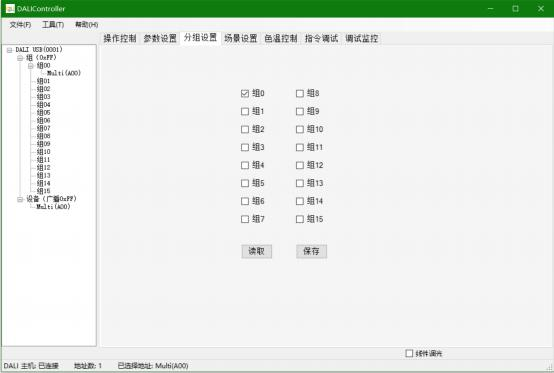

7 、“分组设置”组页面操作说明

分组设置可以把选中的设置设置和删除所属的组。标准 DALI 具有 16 组,一台设 置可以属于  16 组中的多个组,上图勾选的表示属于该组,否表示删除该组.只有 属于该组的设备才会影响组控制命令.

操作步聚 :

请在左边选择到要操作的地址。

“读取” : 读取 DALI 电源中的保存的组号。

“保存”: 把上面的组号保存到 DALI 电源(注:软件不作参数保存,所有参数保存 在 DALI 电源中,掉电不丢失)。

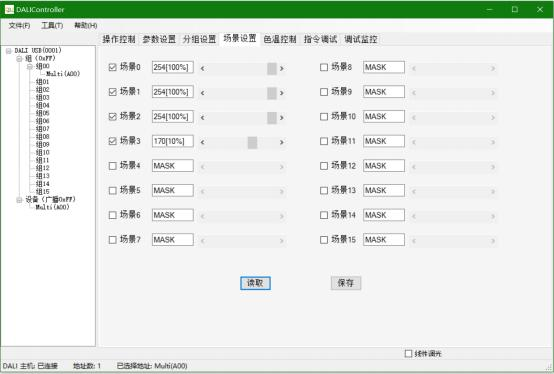

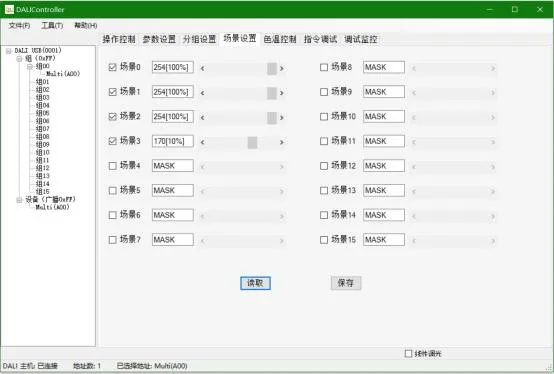

8 、“场景设置”场景页面操作说明

界面显示的场景与标准 DALI 协议中定义了 16 个场景一致。

MASK->表示屏蔽该场景,即开启该场景时,该设备不受影响 ;

0% ~100% ->表示亮度值.即开启该场景时,会自动调出该亮度值 ;

操作步聚 :

请在左边选择到要操作的地址。

“读取” : 读取 DALI 电源中的保存的场景值。

“保存” : 把上面的场景值保存到 DALI 电源中(注:软件不作参数保存, 所 有参数保存在 DALI 电源中,掉电不丢失)。

Linear 对应于线性调光曲线的设备,如果 DALI 电源是线性调光曲线,选中 可以把滑动条调光百分比值转为线性百分比值,否为对数调光曲线百分比值。

9 、“色温控制”色温页面操作说明

色温控制页面用于 DALI DT8 色温控制和设置，包含 Color Temperature Control 色温控制页面、Color Scene 色温场景页面和 Color Temperature Limit Setting 色温极值页面。

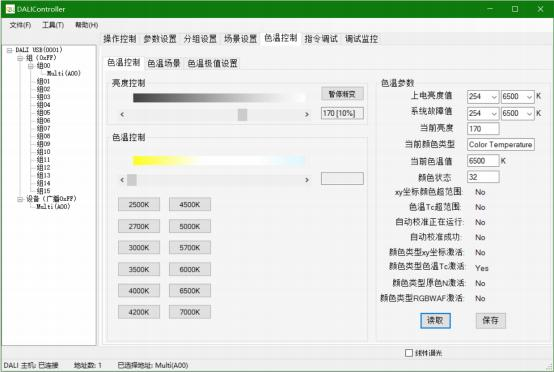

（1） 色温控制页面

“亮度控制”：滑动条用于亮度调节。

“色温控制”：滑动条用于色温控制，色温范围为 2500K-7000K。

2500K、2700K、3000K、3500K、4000K、4200K、4500K、5000K、5700K、 6000K、6500K 和 7000K 为预设好的色温调用。

“上电亮度值”：上电亮度和上电色温的设定和读取。

“系统故障值：系统故障亮度和色温的设定和读取。

当前亮度值、当前颜色类型、当前色温值和颜色状态的读取。

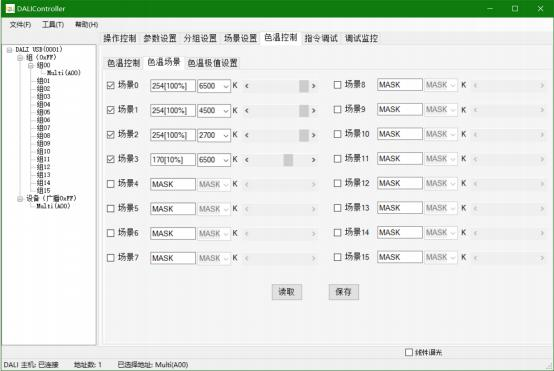

（2） 色温场景页面

界面显示的场景与标准 DALIDT8 协议中定义了 16 个场景一致,增加了 颜色类型和颜色值，此版本仅支持色温颜色类型和色温值的设置。

MASK->表示屏蔽该场景,即开启该场景时,该设备不受影响 ;

0% ~100% ->表示亮度值，即开启该场景时,会自动调出该亮度值 ;

2500K-7000K 表示色温值，开启该场景是，会调用的色温值，此版本 固定颜色类型为色温。

操作步聚 :

请在左边选择到要操作的地址。

“读取” : 读取 DALI 电源中的保存的场景值。

“保存” : 把上面的场景值保存到 DALI 电源中(注:软件不作参数保 存, 所有参数保存在 DALI 电源中,掉电不丢失)。

Linear 对应于线性调光曲线的设备,如果 DALI 电源是线性调光曲线, 选中可以把滑动条调光百分比值转为线性百分比值,否为对数调光曲线百  分比值。

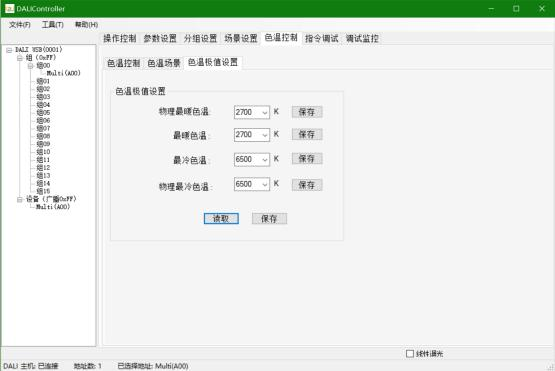

（3） 色温极值设置页面

此页面用作最暖色温、最冷色温、物理最暖色温和物理最冷色温的读 取和设置。

“物理最暖色温”：物理最暖色温，需小于或等于最暖色温、最冷色 温和物理最冷色温。重置指令不影响此参数。

“最暖色温”：最暖色温，需大于或等于物理最暖色温，并小于或等  于最冷色温和物理最冷色温。重置指令时，最暖色温保存为物理最暖色温。

“最冷色温”：最冷色温，需大于或等于物理最暖色温和最暖色温，  并小于或等于物理最冷色温。重置指令时，最冷色温保存为物理最冷色温。

“物理最冷色温”：物理最冷色温，需大于或等于物理最暖色温、最 暖色温和最冷色温。重置指令不影响此参数。

操作步聚 :

“读取” : 读取参数。

“保存” : 把上面的值保存到 DALI 电源中(注:软件不作参数保存, 所有参数保存在 DALI 电源中,掉电不丢失)。

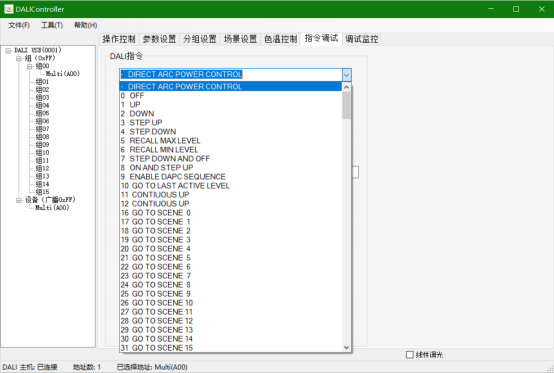

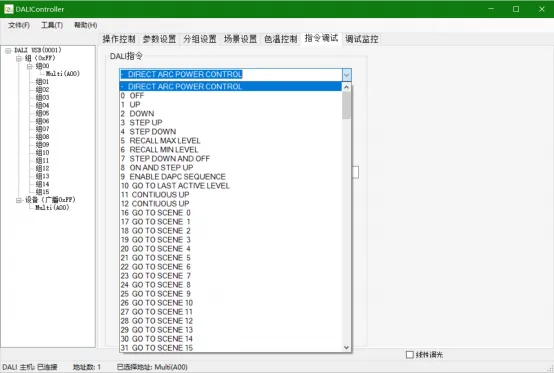

10 、“指令调试”指令发送页面操作说明

此页面用于单条 DALI 指令的发送和回复，支持 DALI2 指令的发送。

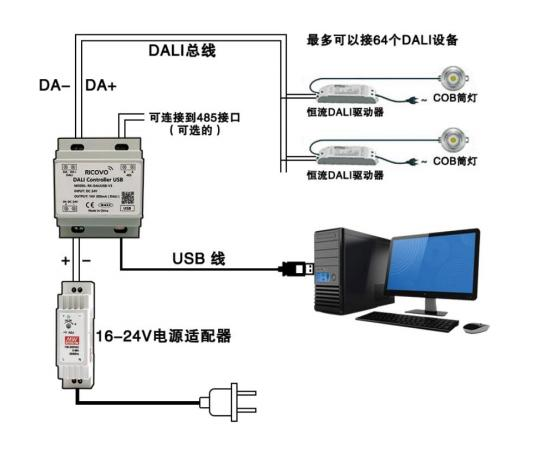

五、 DALI 主机接线图

六、 附录

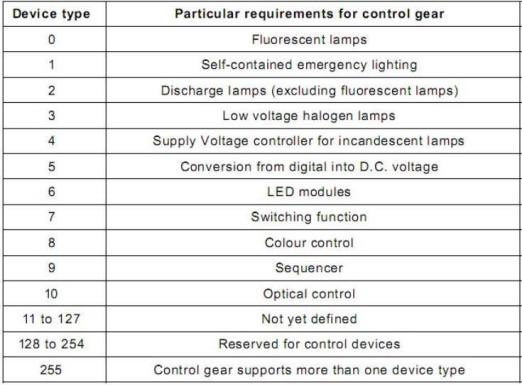

附录 A:  设备类型对应表

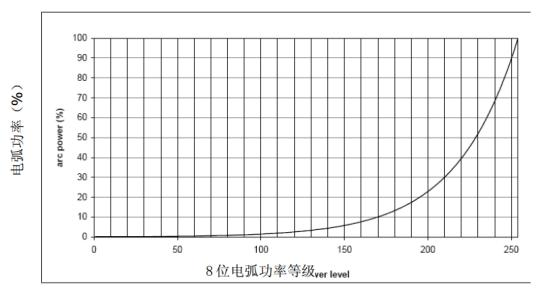

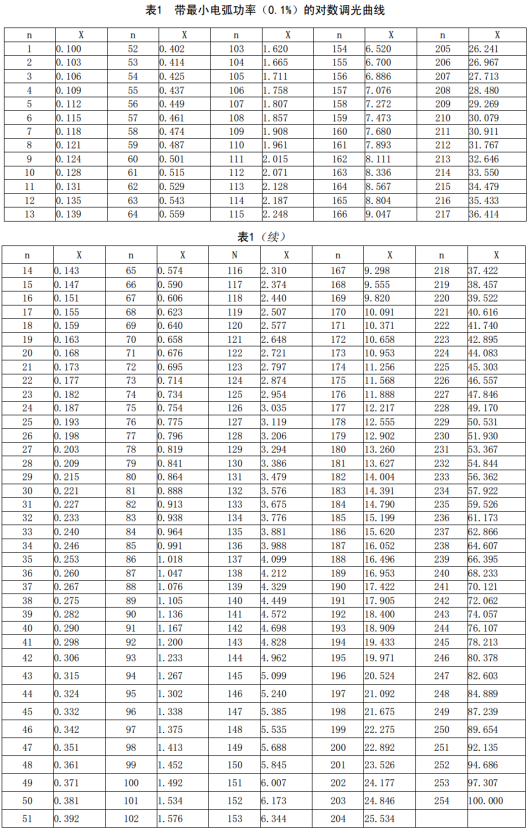

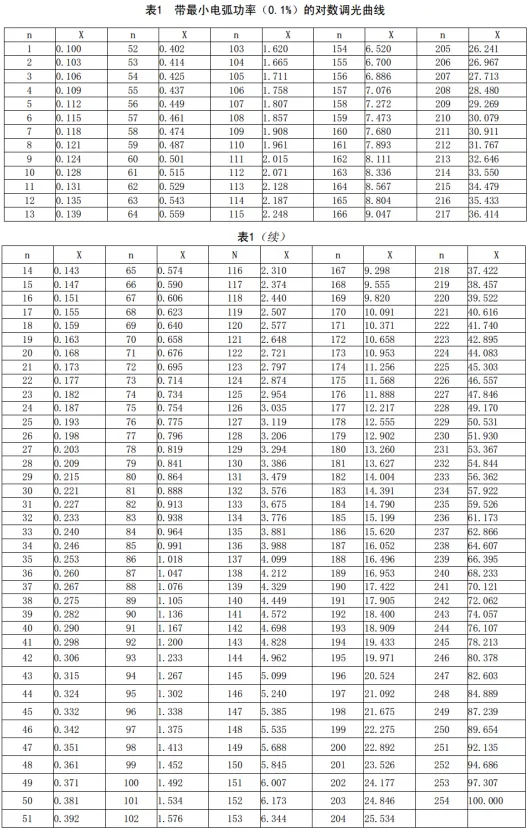

附录 B:  对数调光曲线

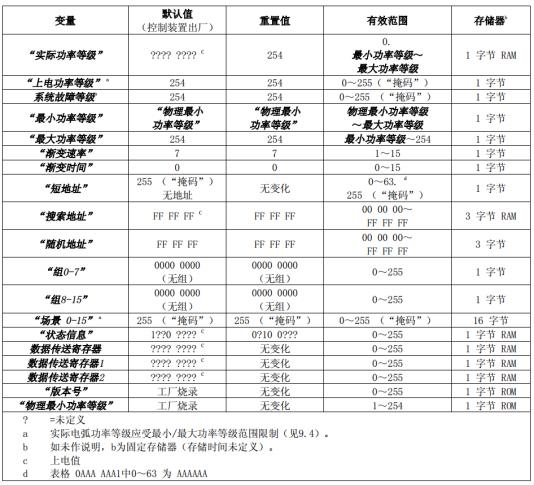

附录 C:  参数表

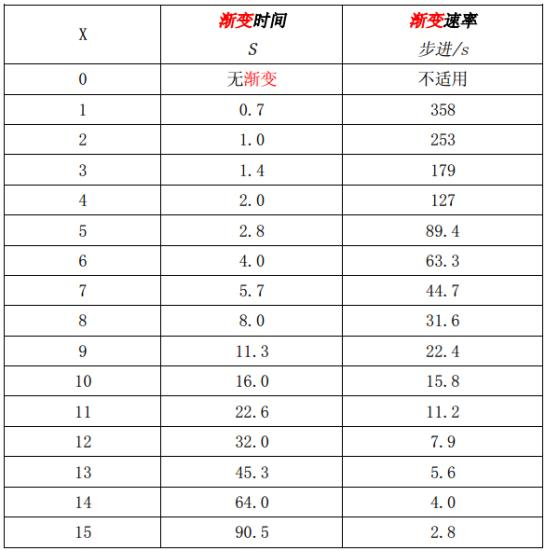

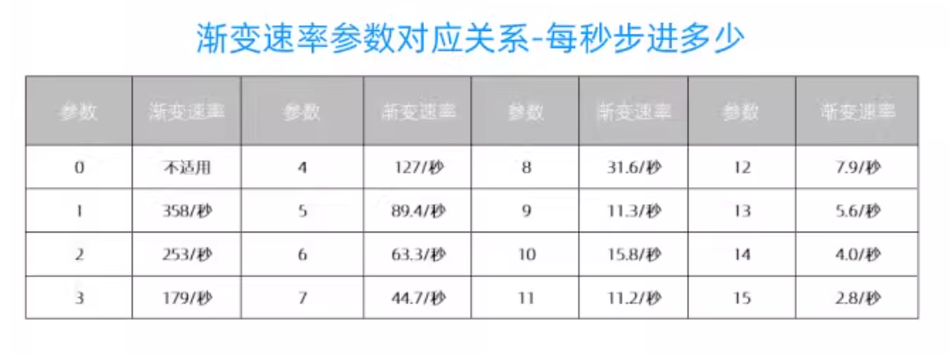

附录 D:  渐变速率和渐变时间表

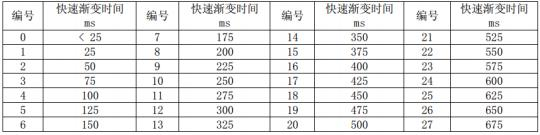

附录 E:  快速渐变时间表

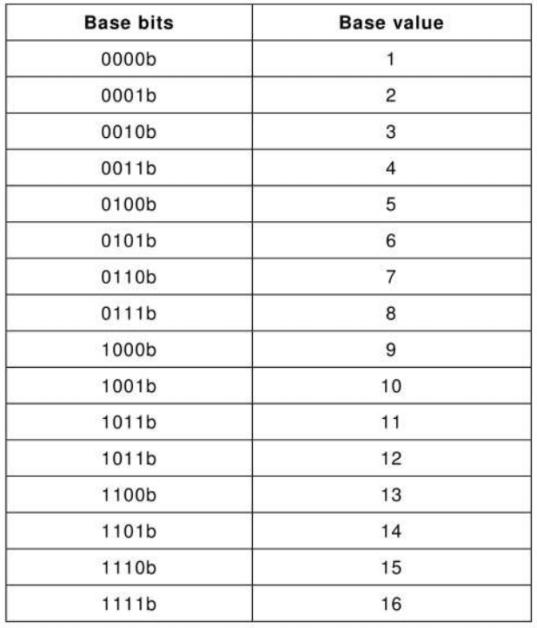

附录 F: Extended Fade Time- Base Value 表

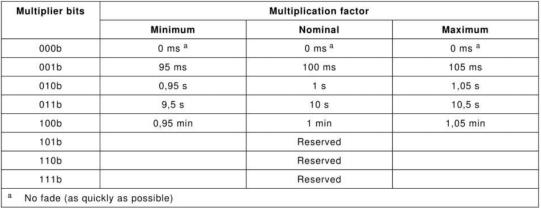

附录 G: Extended Fade Time- Multiuplier 表
