485工业无线遥控器说明书

485工业无线遥控器系统

——专业无线控制解决方案，支持ModBus通讯与定制化功能

一、系统组成

二、核心功能

1. 通讯协议

• 支持 ModBus-RTU RS485 通讯，兼容PLC/上位机。
• 波特率：9600/38400/57600/115200bps（通过拨码开关设置）。
• 从站地址：1~4（通过拨码开关设置）。

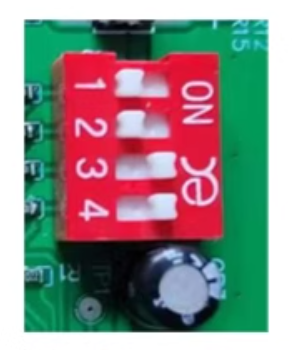

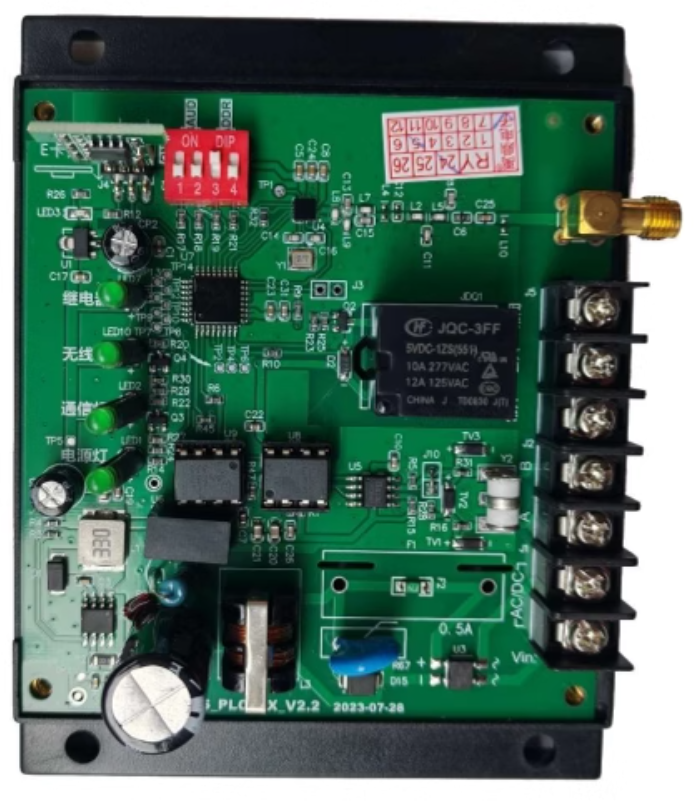

1. 拨码开关设置（接收器内部红色4位开关） 开关位 功能 设置说明 1+2 波特率 ON+ON:9600 → ON+OFF:57600
   OFF+ON:38400 → OFF+OFF:115200 3+4 通讯地址 ON+ON:1 → ON+OFF:2
   OFF+ON:3 → OFF+OFF:4

1. 按键功能配置

• 最多支持24个按键，功能通过E卡存储（如启停、调速、自定义逻辑）。
• 支持节能设置、开机方式、停机时间等参数配置。

1. 定制化扩展
   可提供特殊功能定制：
   ✅ 连锁逻辑 ✅ 模拟量控制 ✅ 反馈显示
   ✅ CAN通讯 ✅ TCP通讯 ✅ RS485整合

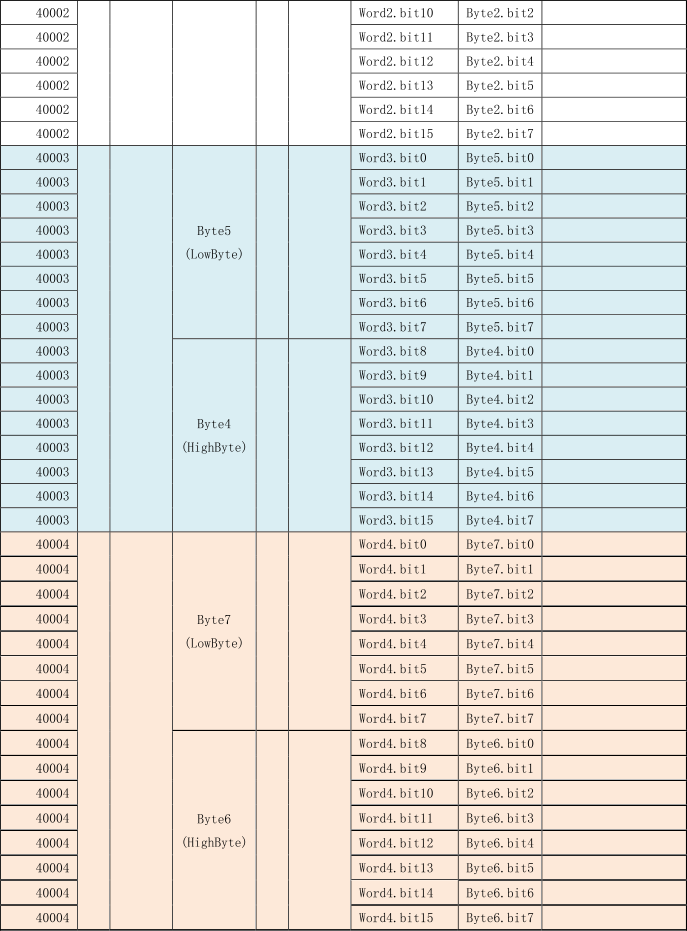

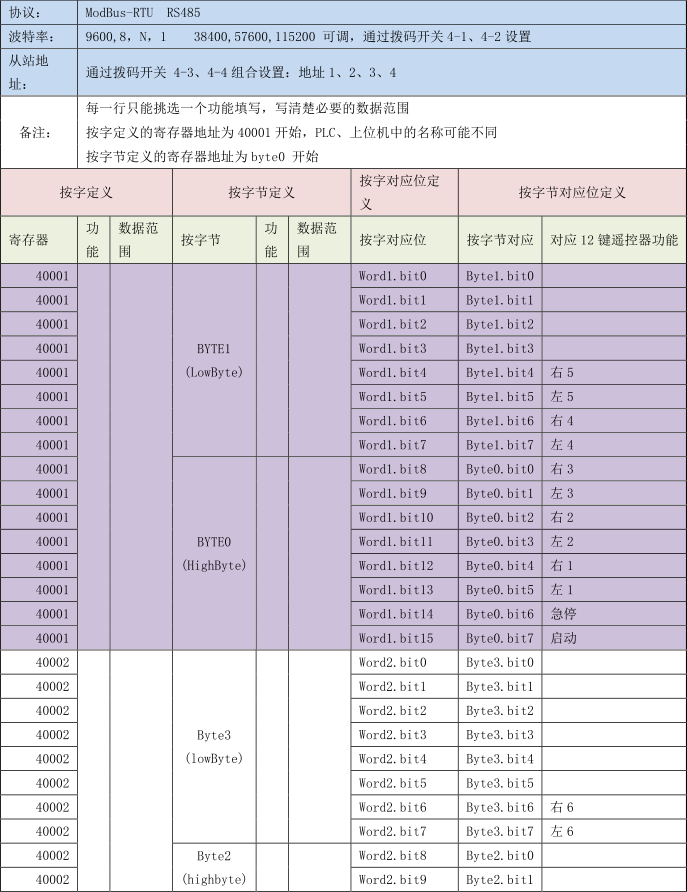

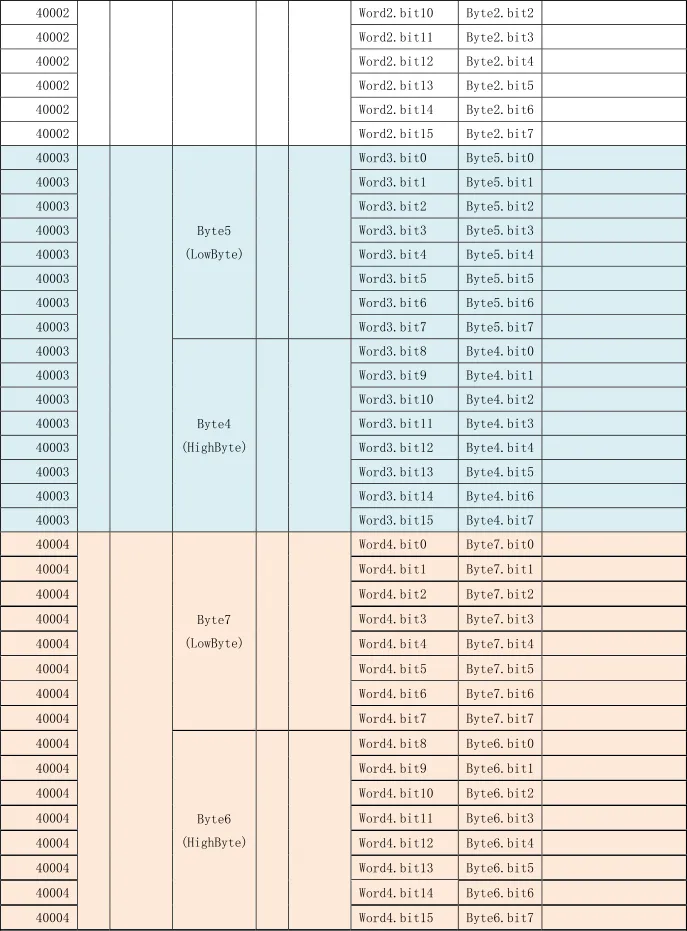

三、ModBus寄存器映射表

数据地址定义（以12键遥控器为例）：

• 起始寄存器：40001（字模式）或 Byte0（字节模式）
• 按键状态映射关系：
  按键功能 字模式位地址 字节模式位地址
  按键1 Word0.bit13 Byte1.bit5
  按键2 Word0.bit12 Byte1.bit4
  … … …
  按键16 Word2.bit15 Byte3.bit7 关键说明：
  • 每个寄存器（如40001）包含16个位（bit0~bit15），对应16个按键状态。位值=1：按键按下；位值=0：按键释放。
  四、快速使用指南 1：

• 2. PLC通讯示例
  • 信捷PLC指令：
    REGR K3 K0 K100 D100 K2

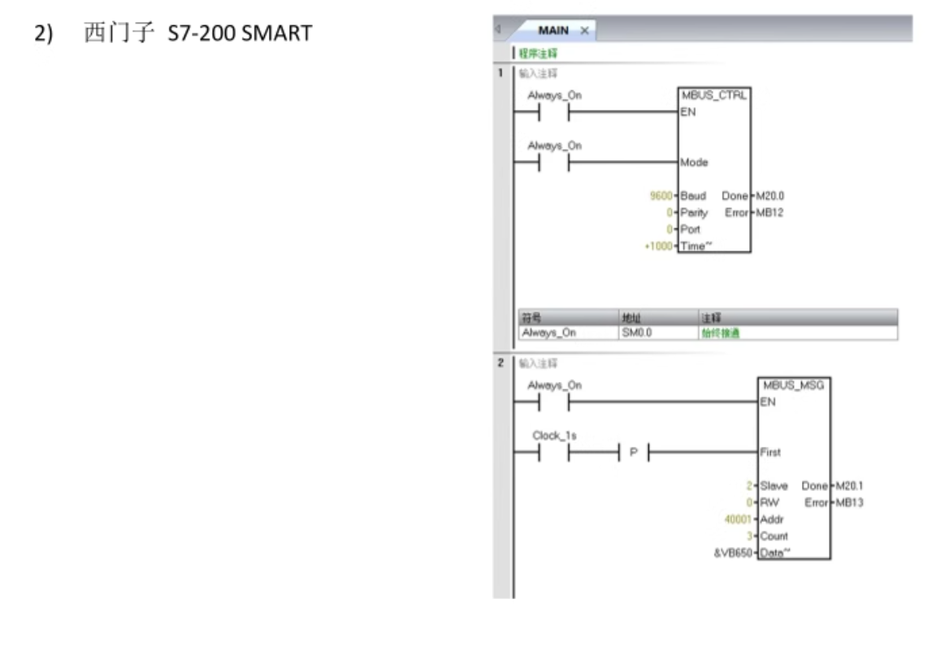

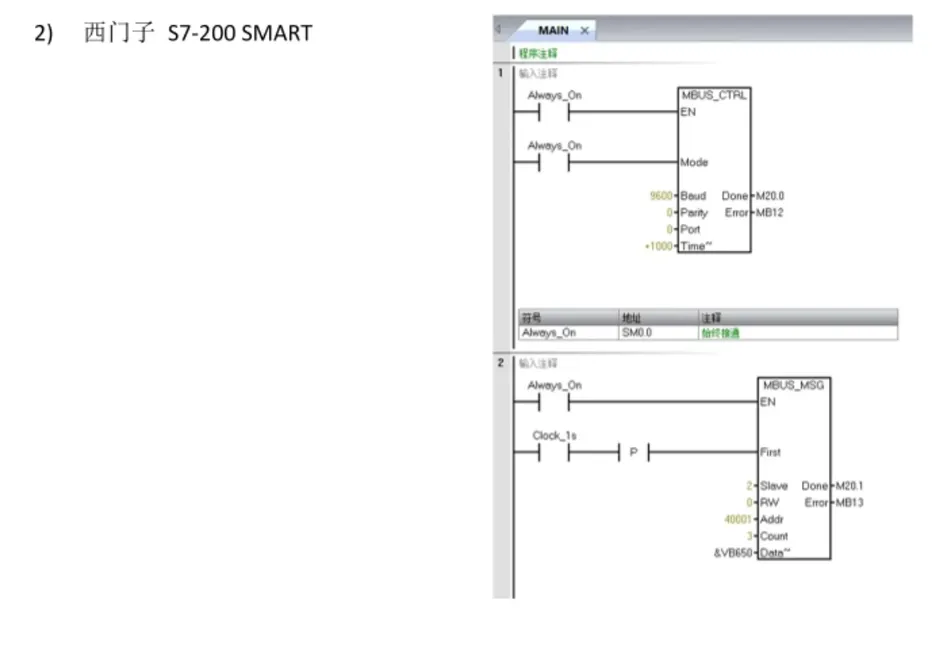

    （含义：从站地址3，读寄存器40001~40002到D100~D101）西门子PLC：需解析Byte0~Byte3的位状态（参考映射表）。

• 五、技术参数 项目 参数 工作电压 AC/DC 24V ±10% 无线协议 LORA/GFSK/2.4G/5G 信道数 255个独立信道 序列号容量 40亿组（防干扰） 防护等级 IP65（工业防尘防水） 六、服务支持
  • 定制需求：提供逻辑控制、通讯协议整合、显示反馈等深度定制。技术支持：联系厂商获取配置工具及寄存器完整定义表。

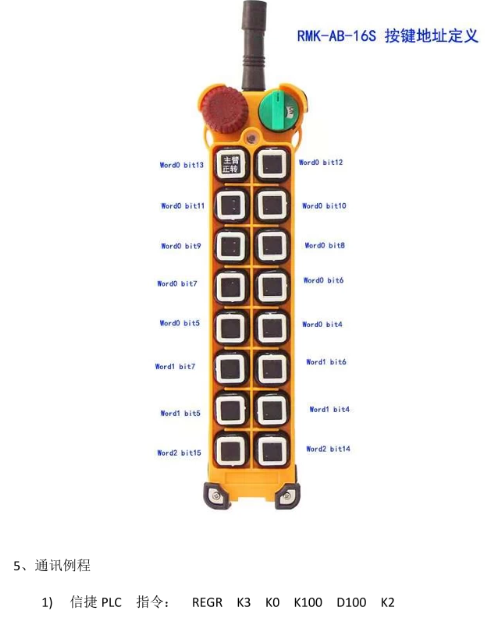

  提示：完整配置需参考随机的RMK-AB-16S按键地址定义图（见说明书页5）。 本说明简化了技术细节，聚焦核心功能与操作流程。如需完整寄存器映射表或定制方案，建议联系瑞莫肯技术团队获取专属支持。
