在现代工业和商业设施中,精确的电能测量和管理变得越来越重要。DT/SSU666系列三相电子式电能表(导轨安装)应运而生,为电力系统、通信行业和建筑行业提供了一个高效、可靠的电能监控和计量解决方案。这款仪表集成了先进的测量和通信功能,是能源管理系统中不可或缺的一环。

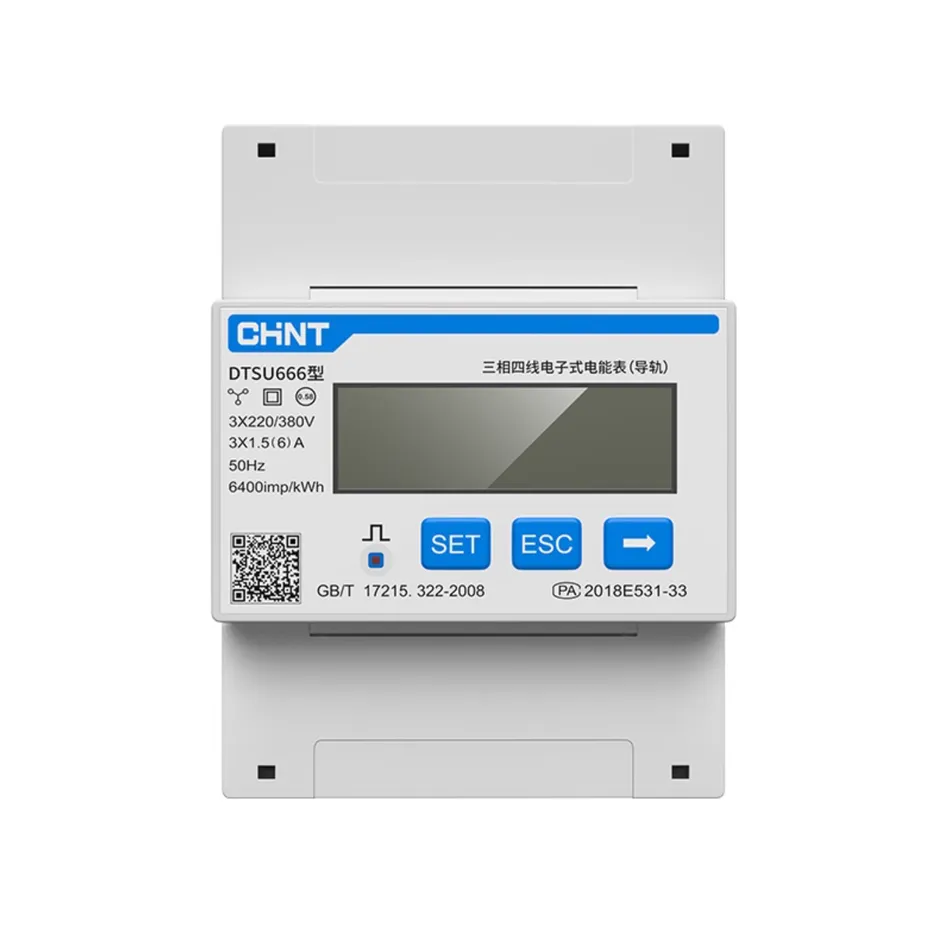

正泰DTSU666系列和DSSU666系列三相电子式电能表Modbus通讯协议插图1

主要功能和特点

多功能电能测量

DT/SSU666系列仪表提供全面的电能测量功能,包括三相电压、电流、有功功率、无功功率、频率、功率因数以及正反向电能等参数的实时监测和显示。这些功能使得它成为对内部电能进行考核和监控的理想工具。

通信协议兼容性

这款仪表支持ModBus-RTU和DL/T645—2007两种通信协议,通过编程可以实现协议之间的切换。这种灵活性使得它能够轻松集成到各种能源管理系统中。

工作环境适应性

具有广泛的工作温度范围(-10℃至+55℃的规定范围和-40℃至+70℃的极限范围),以及优良的湿度和大气压适应性,使得DT/SSU666系列在各种环境下都能可靠运行。

易于安装和组网

采用DIN35mm标准导轨式安装,结构模数化设计,体积小,安装和组网简便。这使得它非常适合于工矿企业、宾馆、学校和大型公共建筑等场合。

无需辅助电源

独特的设计使得这款仪表可以直接通过电压信号供电,无需外接辅助电源。

用户友好的界面

配备温宽型LCD显示屏,轮显时间可设,同时提供直观的标识符号如电压(V)、电流(A)、功率(W、var)等,使得读取和监控数据变得更加简单直观。

技术细节与应用

通信设置和网络连接

仪表出厂默认设置为DL/T645-2007协议,9600bps波特率,偶校验,1停止位。也可定制为ModBus-RTU协议,无校验位,2个停止位。在一条通讯线路上可以连接最多32个仪表,每个仪表均可设定独立的通讯地址。为保证通讯的稳定性,建议使用铜网屏蔽的双绞线,线径不小于0.5mm²。

符合多种监测需求

这款仪表能够读写多种标识码,包括正向和反向有功总电量、各象限的无功总电量等,支持时间、电网频率和其他电气参数的测量,非常适用于需要精确电能监测和分析的场合。

广泛应用

DT/SSU666系列电能表非常适合用于工矿企业、宾馆、学校以及大型公建内部电能考核与监测。它作为能源管理系统的监测终端产品

,可以有效地帮助管理者进行电能使用的详细分析和优化。

总结

DT/SSU666系列三相电子式电能表(导轨)是一款高效、可靠、易于安装和使用的智能电能测量设备。它适合用于各种工业和商业环境,能够为能源管理提供精确的数据支持,是现代能源监控系统中不可或缺的组成部分。

MODBUS协议

参数地址参数代号参数说明数据类型数据长度Word读写属性
键盘参数(具体功能见编程参数说明,带(*)的参数实际值=通讯参数值×0.1)
0000HREV.版本号16位有符号1R/W
0001HUCode编程密码codE(1~9999)16位有符号1R/W
0002HClrE电能清零CLr.E(1:电能清零)16位有符号1R/W
0003H net网络选择net(0:三相四线,1:三相三线)16位有符号 1R/W
0004HRESERVED保留16位有符号1R/W
0005HRESERVED保留16位有符号1R/W
0006H!rRE电流互感器倍率IrAt(1~9999)16位有符号1R/W
0007H U,NL电压互感器倍率UrAt(*)(1~9999表示电压变比0.1~999.9)16位有符号  1 R/W
0008HRESERVED保留16位有符号1R/W
  0009HPulse有功、无功脉冲输出切换(0:有功脉冲,1:无功脉冲)16位有符号  1 R/W
000AHDisp轮显时间(秒)16位有符号1R/W
000BHB.LCD背光时间控制(秒)16位有符号1R/W
002CHProtocol协议切换(1:DL/T 645-2007;2:ModBus-RTU n.2;)16位有符号 1R/W
002DH bRud通讯波特率bAud,默认9600bps(0:1200;1:2400;3:9600;)16位有符号 1R/W
002EHAddr通讯地址Addr(1~247)16位有符号1R/W
002FHSecond时间(秒)16位有符号1R/W
0030HMinute时间(分)16位有符号1R/W
0031HHour时间(时)16位有符号1R/W
0032HDay时间(日)16位有符号1R/W
0033HMonth时间(月)16位有符号1R/W
0034HYear时间(年)16位有符号1R/W
二次侧电量数据
2000HUab 三相线电压数据,单位V(×0.1V)单精度浮点2R
2002HUbc单精度浮点2R
2004HUca单精度浮点2R
2006HUa三相相电压数据,单位V(×0.1V)单精度浮点2R
2008HUb(三相三线时无效)单精度浮点2R
200AHUc单精度浮点2R
200CHIa 三相电流数据,单位A(×0.001A)单精度浮点2R
200EHIb单精度浮点2R
2010HIc单精度浮点2R
2012HPt合相有功功率,单位W(×0.1W)单精度浮点2R
2014HPaA相有功功率,单位W(×0.1W)单精度浮点2R
2016H PbB相有功功率,单位W(×0.1W)(三相三相时无效)单精度浮点2 R
2018HPcC相有功功率,单位W(×0.1W)单精度浮点2R
201AH Qt合相无功功率,单位var(×0.1var)单精度浮点2 R
201CHQaA相无功功率,单位var(×0.1var)单精度浮点2R
201EHQbB相无功功率,单位var(×0.1var)(三相三相时无效)单精度浮点2 R
2020HQcC相无功功率,单位var(×0.1var)单精度浮点2R
2022HRESERVED保留单精度浮点2R
2024HRESERVED保留单精度浮点2R
2026HRESERVED保留单精度浮点2R
2028HRESERVED保留单精度浮点2R
202AHPFt合相功率因数单精度浮点2R
202CH  PFaA相功率因数(正数:感性,负数:容性)(三相三线时无效)单精度浮点2  R
202EH  PFbB相功率因数(正数:感性,负数:容性)(三相三相时无效)单精度浮点2  R
  2030H  PFcC相功率因数(正数:感性,负数:容性)(三相三线时无效)单精度浮点2  R
2032HRESERVED保留单精度浮点2R
2034HRESERVED保留单精度浮点2R
2036HRESERVED保留单精度浮点2R
2038HUWDaA相电压总谐波含量(百分数)单精度浮点2R
203AHUWDbB相电压总谐波含量(百分数)单精度浮点2R
203CHUWDcC相电压总谐波含量(百分数)单精度浮点2R
203EHIWDaA相电流总谐波含量(百分数)单精度浮点2R
2040HIWDbB相电流总谐波含量(百分数)单精度浮点2R
2042HIWDcC相电流总谐波含量(百分数)单精度浮点2R
2044HFreq频率,单位Hz(×0.01Hz)单精度浮点2R
2050HDmPt总有功功率需量单精度浮点2R
2052HRESERVED保留单精度浮点2R
电    能 二  次 侧  数 据
101EHImpEp(当前)正向有功总电能单精度浮点2R
1020HImpEpT1(当前)正向有功费率1电能单精度浮点2R
1022HImpEpT2(当前)正向有功费率2电能单精度浮点2R
1024HImpEpT3(当前)正向有功费率3电能单精度浮点2R
1026HImpEpT4(当前)正向有功费率4电能单精度浮点2R
1028HExpEp(当前)反向有功总电能单精度浮点2R
102AHExpEpT1(当前)反向有功费率1电能单精度浮点2R
102CHExpEpT2(当前)反向有功费率2电能单精度浮点2R
102EHExpEpT3(当前)反向有功费率3电能单精度浮点2R
1030HExpEpT4(当前)反向有功费率4电能单精度浮点2R
1032HQ1Eq(当前)第一象限无功总电能单精度浮点2R
1034HQ1EqT1(当前)第一象限无功费率1电能单精度浮点2R
1036HQ1EqT2(当前)第一象限无功费率2电能单精度浮点2R
1038HQ1EqT3(当前)第一象限无功费率3电能单精度浮点2R
103AHQ1EqT4(当前)第一象限无功费率4电能单精度浮点2R
103CHQ2Eq(当前)第二象限无功总电能单精度浮点2R
103EHQ2EqT1(当前)第二象限无功费率1电能单精度浮点2R
1040HQ2EqT2(当前)第二象限无功费率2电能单精度浮点2R
1042HQ2EqT3(当前)第二象限无功费率3电能单精度浮点2R
1044HQ2EqT4(当前)第二象限无功费率4电能单精度浮点2R
1046HQ3Eq(当前)第三象限无功总电能单精度浮点2R
1048HQ3EqT1(当前)第三象限无功费率1电能单精度浮点2R
104AHQ3EqT2(当前)第三象限无功费率2电能单精度浮点2R
104CHQ3EqT3(当前)第三象限无功费率3电能单精度浮点2R
104EHQ3EqT4(当前)第三象限无功费率4电能单精度浮点2R
1050HQ4Eq(当前)第四象限无功总电能单精度浮点2R
1052HQ4EqT1(当前)第四象限无功费率1电能单精度浮点2R
1054HQ4EqT2(当前)第四象限无功费率2电能单精度浮点2R
1056HQ4EqT3(当前)第四象限无功费率3电能单精度浮点2R
1058HQ4EqT4(当前)第四象限无功费率4电能单精度浮点2R
参变量
6000H 第一套01时区起始日期16位有符号1R/W
6001H 第一套01时区日时段表号16位有符号1R/W
6002H 第一套02时区起始日期16位有符号1R/W
6003H 第一套02时区日时段表号16位有符号1R/W
6004H 第一套03时区起始日期16位有符号1R/W
6005H 第一套03时区日时段表号16位有符号1R/W
6006H 第一套04时区起始日期16位有符号1R/W
6007H 第一套04时区日时段表号16位有符号1R/W
6008H 第一套05时区起始日期16位有符号1R/W
6009H 第一套05时区日时段表号16位有符号1R/W
600AH 第一套06时区起始日期16位有符号1R/W
600BH 第一套06时区日时段表号16位有符号1R/W
600CH 第一套07时区起始日期16位有符号1R/W
600DH 第一套07时区日时段表号16位有符号1R/W
600EH 第一套08时区起始日期16位有符号1R/W
600FH 第一套08时区日时段表号16位有符号1R/W
6010H 第一套09时区起始日期16位有符号1R/W
6011H 第一套09时区日时段表号16位有符号1R/W
6012H 第一套10时区起始日期16位有符号1R/W
6013H 第一套10时区日时段表号16位有符号1R/W
6014H 第一套11时区起始日期16位有符号1R/W
6015H 第一套11时区日时段表号16位有符号1R/W
6016H 第一套12时区起始日期16位有符号1R/W
6017H 第一套12时区日时段表号16位有符号1R/W
6018H 第一套13时区起始日期16位有符号1R/W
6019H 第一套13时区日时段表号16位有符号1R/W
601AH 第一套14时区起始日期16位有符号1R/W
601BH 第一套14时区日时段表号16位有符号1R/W
601CH 第一套第1日01时段起始时间16位有符号1R/W
601DH 第一套第1日01时段费率号16位有符号1R/W
601EH 第一套第1日02时段起始时间16位有符号1R/W
601FH 第一套第1日02时段费率号16位有符号1R/W
6020H 第一套第1日03时段起始时间16位有符号1R/W
6021H 第一套第1日03时段费率号16位有符号1R/W
6022H 第一套第1日04时段起始时间16位有符号1R/W
6023H 第一套第1日04时段费率号16位有符号1R/W
6024H 第一套第1日05时段起始时16位有符号1R/W
6025H 第一套第1日05时段费率号16位有符号1R/W
6026H 第一套第1日06时段起始时间16位有符号1R/W
6027H 第一套第1日06时段费率号16位有符号1R/W
6028H 第一套第1日07时段起始时间16位有符号1R/W
6029H 第一套第1日07时段费率号16位有符号1R/W
602AH 第一套第1日08时段起始时间16位有符号1R/W
602BH 第一套第1日08时段费率号16位有符号1R/W
602CH 第一套第1日09时段起始时间16位有符号1R/W
602DH 第一套第1日09时段费率号16位有符号1R/W
602EH 第一套第1日10时段起始时间16位有符号1R/W
602FH 第一套第1日10时段费率号16位有符号1R/W
6030H 第一套第1日11时段起始时间16位有符号1R/W
6031H 第一套第1日11时段费率号16位有符号1R/W
6032H 第一套第1日12时段起始时间16位有符号1R/W
6033H 第一套第1日12时段费率号16位有符号1R/W
6034H 第一套第1日13时段起始时16位有符号1R/W
6035H 第一套第1日13时段费率号16位有符号1R/W
6036H 第一套第1日14时段起始时间16位有符号1R/W
6037H 第一套第1日14时段费率号16位有符号1R/W
