产品概述
『单键操作、模块控制』是 ECOA 公司大楼自动化、暖通空调控制产品的设
计理念,希望利用简单按键操作,有效率地提供使用者多样之控制选择。
ECV2110056 可变风量风箱风阀门控制器属于隐藏式安装,使用单芯片中央处
理器及I/O周边扩展电路：主要包括D/A转换电路、A/D转换电路和光电隔离电路
等，用来收集传感器的讯号(静压、温度设定刻度、NTC温度、0-10 Vdc)进行控
制,采用内定的比例、积分、微分(P+I+D)及死区控制特性以准确控制。控制器本
身包含:感测系统、比例式控制系统、计算模块、控制模块、警报侦测系统……
等。 其主要应用于楼宇监控、厂房监控、空调监控,使用场所为楼宇、厂房、办
公室、会议室、餐厅、宾馆…… 等。
特性与参数概述
■ 可选择使用面板或是控制器温度
■ 温度显示 / 温度设定 / 温度校正
■ 马达过电流保护高限值 /马达强制手动
■ 风阀最大开度 / 风阀最小开度设定
■ 风阀开度回授可选择 (0: 0-10V 1: 0-20mA)
■ 静压显示 / 静压设定 / 静压校正
■ 风管数值输入选择有 : 管径及面积两种方式
■ 风量显示 / 风量设定 及 最大风量设定 / 最小风量设定
■ 风速显示 / 风速设定
产品规格
| 规格类别 | 详细描述 |
|---|---|
| 使用电源 | 24 Vdc |
| 消耗功率 | 3 VA (plus loads) |
| 模拟输入 | 1 NTC 负电阻温度系数感温组件, 10 KOhm/25℃, 精确度: 0.1% full scale 1 静压传感器, 0 – 900Pa, 精确度: 0.1% full scale |
| 数字输入 | 1 用于直接读取温度设定刻度 |
| 模拟输出 | 1 组 0-10Vdc 或 0 to 20 mA, 精确率: 0.4% 满刻度 |
| 数字输出 | 0 |
| 控制设定范围 | 5 – 32°C |
| 控制比例带 | 1 – 8°C (工厂内设 2°C) |
| 看门狗装置 | 自动复归 |
| 通讯方式 | RS-485 1/2 duplex / Modbus RTU Protocol |
| 指示装置 | 1 只 红色 LED 电源指示 & 通讯指示 |
| 外型尺寸 | 84.8×165.5×43 mm (W x H x D) |
| 外壳材质 | ABS 工程塑料 |
| 外壳保护 | IP44 |
| 重量 | 0.75 kg |
| 环境 / 使用条件 | 0 ~ 50 °C; 10 ~ 80% RH |
| 储存条件 | -20 ~ 70 °C; 低于 90% RH |

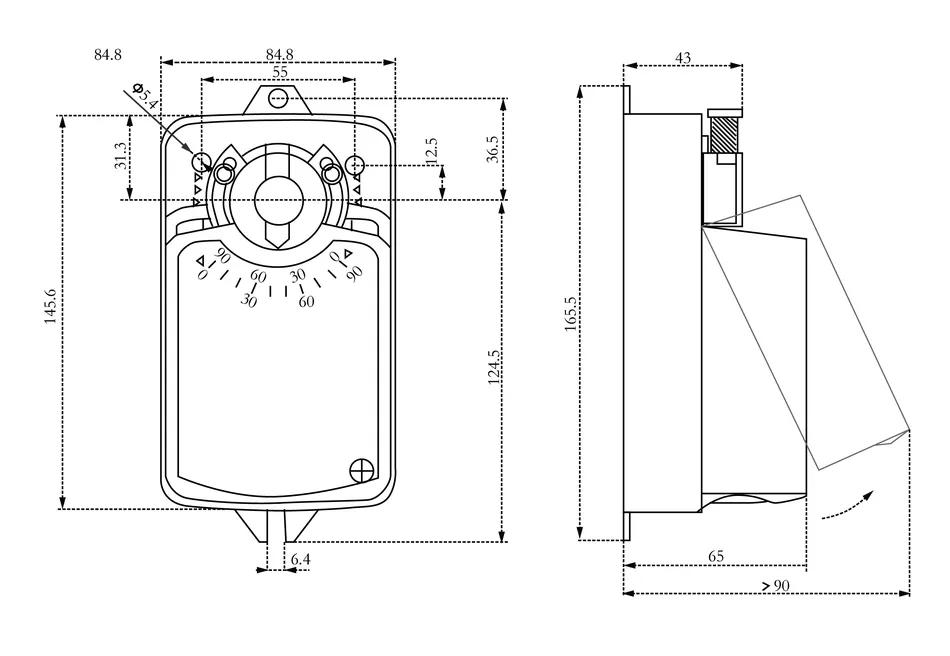

产品尺寸

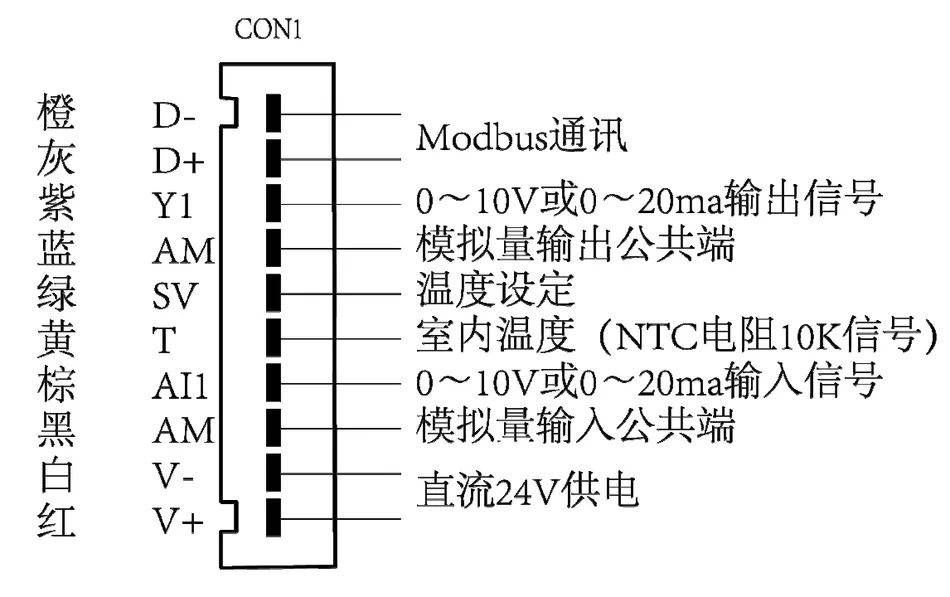

接线端口
通讯协议
| ECV21110056通讯地址表，波特率：9600，校验位：NONE | |||||||
| 变量名称 | 寄存器地址 | 比值 | 负数 | 类型 | 单位 | 备注 | |
| AoMode | 1 | 读写 | BV | AO输出模式选择（0:0-10V，1:4-20ma） | |||
| Syson | 2 | 读写 | BV | 控制器启停设定 | |||
| MotorManualEn | 3 | 读写 | BV | 马达强制手动输出致能 | |||
| Aiselect | 7 | 读写 | BV | AI输入模式选择（1:0-10V，0:4-20ma） | |||
| Dsptempofs | 40002 | 10 | Y | 读写 | AV | ℃ | 温度校正值 |
| Areaimport | 40003 | 10 | 读写 | AV | m³ | 风管数值输入（管径或面积） | |
| Setmotormax | 40004 | 10 | 读写 | AV | % | 马达最大开度设定 | |
| Setmotormin | 40005 | 10 | 读写 | AV | % | 马达最小开度设定 | |
| Setwindmax | 40006 | 1 | 读写 | AV | CMH | 最大风量设定 | |
| Setwindmin | 40007 | 1 | 读写 | AV | CMH | 最小风量设定 | |
| Settemp | 40008 | 10 | 读写 | AV | 设定值（温度和压力比值10.0，风量1.0） | ||
| Settempbd | 40009 | 10 | 读写 | AV | 设定值死区 | ||
| Dlytime | 40011 | 1 | 读写 | AV | s | 马达输出动作延时时间 | |
| Motormanset | 40012 | 10 | 读写 | AV | % | 马达手动输出设定 | |
| Dspdp_pa | 40015 | 10 | 只读 | AI | pa | 静压显示值 | |
| Dsptemp | 40016 | 10 | 只读 | AI | ℃ | 温度显示值 | |
| Motorfb | 40017 | 10 | 只读 | AI | % | 阀门开度反馈 | |
| Motoraout | 40018 | 10 | 只读 | AI | % | 阀门开度控制输出 | |
| Dspspeed | 40021 | 10 | 只读 | AI | m/s | 风速显示值 | |
| Dspcmh | 40022 | 1 | 只读 | AI | CMH | 风量显示值 | |
| UnitSwitch | 40025 | 读写 | AV | in/CM | 风管单位选择(1:英寸，2：厘米) | ||
| AreaSelect | 40026 | 读写 | AV | 管径数值选择（1:管径，2：面积） | |||
| AI1convert | 40034 | 10 | Y | 只读 | AI | AI回馈值 | |
| Baudrate | 40041 | 读写 | AV | 波特率设定 | |||
| dspdpofs1 | 40042 | 10 | Y | 读写 | AV | pa | 压力校正值 |
| dsptempofsf | 40043 | 10 | Y | 读写 | AV | ℃ | 温度校正值 |
| INVselect | 40052 | 读写 | AV | 逻辑判断选择,0:一般,1:AI,2:只追温度,3:只追风量(CMH，4:直追风量CFM，5:模拟量信号控制 | |||
| AIHvlaue | 40053 | 读写 | AV | AI1设定高限值 | |||
| AILvlaue | 40054 | Y | 读写 | AV | AI1设定低限值 | ||
