通讯协议
本协议采用Modbus通讯方式，所支持消息帧传输模式：RTU模式， 8位数据位，1位停止位，无校验位，CRC校验，校验因子A001,波特率9600。
信息回答等待最长时间50ms。
有效功能代码表：
| 功能代码 | 描述 |
| 02(02H) | Read Discrete Inputs |
| 03(03H) | Read Holding Registers |
| 04(04H) | Read Input Registers |
| 06(06H) | Write Single Register |
| 16(10H) | Write Multiple Registers |
有效错误代码表：
| 错误代码 | 描述 | 定义 |
| 01 (01H) | 不合法指令 | 接收的命令为所定义的有效命令之外 |
| 02 (02H) | 不合法数据地址 | 寻址地址超出定义范围 |
| 03 (03H) | 不合法数据 | 数据值超出规定范围 |
| 04 (04H) | 数据写不成功 | 修改数据没有成功 |
Holding Register型数据表：
| 描述 | 地址 | 读写类型 | 备注 |
| 用户参数定义 | |||
| 设定开关机 | 0001 | 0=关机
1=开机 | |
| 设定模式 | 0002 | R/W | 0x01=制冷
0x03=通风 0x04=制热 0x05=自动 自动模式时，高字节内容反馈实际运行的模式 |
| 设定温度 | 0003 | R/W | 设定温度下限~设定温度上限
实际值*10 |
| 设定风速 | 0004 | R/W | 0x01=1档
0x02=2档 0x03=3档 0x04=4档 0x05=5档 0x06=自动 |
| 线控温度 | 0005 | R | 禁止写入数据 |
| 风机受控 | 0006 | R/W | 1时风机跟随压缩机一起启停 |
| 华氏设定温度 | 0021 | R/W | 实际值 |
| 系统参数定义 | |||
| 制冷水温保护值 | |||
| 制热水温保护值 | 1000 | R/W | 实际值*10格式 |
| 蒸发器高温保护值 | 1001 | R/W | 实际值*10格式 |
| 过流/电压保护值 | 1002 | R/W | 实际值*10格式 |
| 1档电压 | 1003 | R/W | 实际值 |
| 2档电压 | 1004 | R/W | 实际值 |
| 3档电压 | 1005 | R/W | 实际值 |
| 4档电压 | 1006 | R/W | 实际值 |
| 5档电压 | 1007 | R/W | 实际值 |
| 风速选择 | 1008 | R/W | 实际值 |
| 机组地址 | 1009 | R/W | 1,3,5 |
| 组网卡温度格式选择 | 1010 | R/W | 0~31 |
| 1011 | R/W | 0=PC机格式；1=线控器格式，默认0 | |
Input Register型数据表：
| 描述 | 地址 | 读写类型 | 备注 |
| 拨码状态 | 0001 | R | |
| DI状态 | 0002 | R | |
| 回风温度 | 0003 | R | 实际值*10格式 |
| 内盘温度 | 0004 | R | 实际值*10格式 |
| 循环水温度 | 0005 | R | 实际值*10格式 |
| AI4温度 | 0006 | R | 实际值*10格式 |
| 压缩机电流 | 0007 | R | *10格式 |
| DO输出标志 | 0008 | R | |
| 故障字节1 | 0009 | R | |
| 故障字节2 | 0010 | R | |
| 华氏回风温度 | 0021 | R | 实际值 |
| 华氏内盘温度 | 0022 | R | 实际值 |
| 华氏循环水温度 | 0023 | R | 实际值 |
| 华氏AI4温度 | 0024 | R | 实际值 |
Discrete型数据表：
| 描述 | 地址 | 读写类型 | 备注 |
| E1 回风温度传感器故障 | 00001 | R | E1:Return air temperature sensor failure |
| E2 内盘温度传感器故障 | 00002 | R | E2: Evaporator temperature sensor failure |
| E3 海水温度传感器故障 | 00003 | R | E3: Condenser temperature sensor failure |
| E4 内盘过热 | 00004 | R | E4: Evaporator overheating protection |
| E5 冷媒不足 | 00005 | R | E5: Insufficient refrigerant |
| E6 驱动故障 | 00006 | R | E6: Frequency conversion module failure |
| E7 低压传感器故障 | 00007 | R | E7: Low pressure sensor failure |
| E8 高压保护 | 00008 | R | E8: High voltage protection |
| E9 内盘结霜 | 00009 | R | E9: Evaporator frosting |
| E10 循环水温度保护 | 00010 | R | E10: Condenser temperature protection |
| E11 低压保护 | 00011 | R | E11: Low voltage protection |
| E12 回气传感器故障 | 00012 | R | E12: Low pressure temperature sensor failure |
| E13 IPM 过热保护停机 | 00013 | R | E13: IPM overheat protection |
| E14 驱动与主板通讯故障 | 00014 | R | E14: Communication failure between frequency conversion module and main board |
| E15 与线控通讯故障 | 00015 | R | E15: Mainboard display communication failure |
| 预留 | 00016 | R | |
| DI1状态 | 00017 | R | |
| DI2状态 | 00018 | R | |
| DI3状态 | 00019 | R | |
| DI4状态 | 00020 | R | |
| DI5状态 | 00021 | R | |
| DI6状态 | 00022 | R | |
| 压缩机状态 | 00023 | R | |
| 电加热状态 | 00024 | R | |
| 四通阀状态 | 00025 | R | |
| 水泵状态 | 00026 | R | |
| 预留 | 00027 | R | |
| 高速风状态 | 00028 | R | |
| 中速风状态 | 00029 | R | |
| 低速风状态 | 00030 | R |
485通讯连接时,请将空调机内部参数db地址修改为2以上（注意）不能为0或1
开机数据: 01 06 00 00 00 01 48 0A
关机数据: 01 06 00 00 00 00 89 CA
第一位01为地址码.

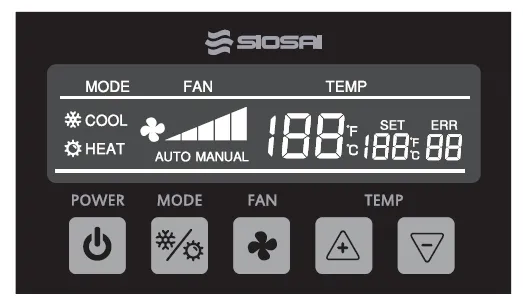

内部参数设置操作:
- 运行参数调整
同时按住〈通风〉和〈模式〉键，并持续5秒左右，系统进入运行参数调整模式。
进入该模式，首先要求输入进入密码，SET和ERR显示区将显示—-字样，此时可通过〈温度+/-〉键输入密码值，通过〈开/关〉键改变密码的位数，共有四位密码。
修改主板参数的密码为8699，密码输入完毕后，按〈模式〉键确认，如密码正确则可进入下一步，如错误，则要求重新输入，连续三次输入错误，自动退出此模式。
密码输入正确后，线控器将先从主板调取参数原始值，
显示原始参数值，SET显示区将显示参数项, EER显示区将显示参数值。此时可通过〈温度+/-〉键调整参数值，通过〈模式〉键改变参数项，
参数调整完毕后同时按住〈模式〉和〈通风〉键将退出运行参数调整模式，并将修改后的参数保存。
修改主板参数对照表：
| 参数项 | 描述 | 单位 | 最小值 | 最大值 | 默认值 | 备注 |
| D1 | 制冷模式循环水保护温度 | ℃ | 0 | 20 | 15 | |
| D2 | 制热模式循环水保护温度 | ℃ | -10 | 15 | 1 | |
| D3 | 制热模式内盘高温保护 | ℃ | 55 | 85 | 65 | 防压缩机过载 |
| D4 | 压缩机大电流保护 | A | 10 | 50 | 30 | 压缩机电流保护 |
| D5 | 风机转速1 | V | 10 | 99 | 45 | 可控硅控制风机转速 |
| D6 | 风机转速2 | V | 10 | 99 | 55 | |
| D7 | 风机转速3 | V | 10 | 99 | 65 | |
| D8 | 风机转速4 | V | 10 | 99 | 75 | |
| D9 | 风机转速5 | V | 10 | 99 | 99 | |
| DA | 风机档数选择 | 1，3，5 | 5 | |||
| DB | 地址码 | 1 | 1,为双线控，2以上为联网控制 | |||
16通讯数据：
设置开机：01,06,00,00,00,01,48,0A
设置关机：01,06,00,00,00,00,89.CA
设置制冷模式：01,06,00,01,00,01,19,CA
设置通风模式：01,06,00,01,00,03,98,0B
设置制热模式：01,06,00,01,00,04,D9,C9
设置温度16度： 01,06,00,02,00,A0,28,72
设置温度30度： 01,06,00,02,01,2C,28,47
设置1挡风速： 01,06,00,03,00,01,B8,0A
设置2挡风速： 01,06,00,03,00,02,F8,0B
设置3挡风速： 01,06,00,03,00,03,39,CB
设置4挡风速： 01,06,00,03,00,04,78,09
设置5挡风速： 01,06,00,03,00,05,B9,C9
设置自动挡风速：01,06,00,03,00,06,F9,C8
查询设置状态：01,03,00,00,00,04,44,09
主板回应格式：01,03,08,开关机高字节，开关机低字节，模式高字节，模式低字节，温度高字节，温度
低字节，风速高字节，风速低字节，CRC校验高字节，CRC校验低字节
室内温度读取：01,04,00,02,00,01,90,0A
主板回应格式：01,04,02,当前温度高字节，当前温度低字节，CRC校验高字节，CRC校验低字节
以上温度都是按照实际温度*10的格式传送的，为16位有符号数。
比如：300=30度，-300=-30度
| 描述 | 地址 | ||
| E1 回风温度传感器故障 | 00001 | E1:Return air temperature sensor failure | |
| E2 内盘温度传感器故障 | 00002 | E2: Evaporator temperature sensor failure | |
| E3 海水温度传感器故障 | 00003 | E3: Condenser temperature sensor failure | |
| E4 内盘过热 | 00004 | E4: Evaporator overheating protection | |
| E5 冷媒不足 | 00005 | E5: Insufficient refrigerant | |
| E6 驱动故障 | 00006 | E6: Frequency conversion module failure | |
| E7 低压传感器故障 | 00007 | E7: Low pressure sensor failure | |
| E8 高压保护 | 00008 | E8: High voltage protection | |
| E9 内盘结霜 | 00009 | E9: Evaporator frosting | |
| E10 循环水温度保护 | 00010 | E10: Condenser temperature protection | |
| E11 低压保护 | 00011 | E11: Low voltage protection | |
| E12 回气传感器故障 | 00012 | E12: Low pressure temperature sensor failure | |
| E13 IPM 过热保护停机 | 00013 | E13: IPM overheat protection | |
| E14 驱动与主板通讯故障 | 00014 | E14: Communication failure between frequency conversion module and main board | |
| E15 与线控通讯故障 | 00015 | E15: Mainboard display communication failure |
面板工程密码：8699
