Modbus 协议详解

该协议支持功能码 01、02、03、05、06、15、16。此协议中提及的寄存器地址都以00为起始,其中寄存器地址00实际发送的是16进制数据0x00。

  • 广播地址:使用245作为广播地址,操作这个地址将会影响总线上的所有模块。
  • 功能码
  • 01:读取继电器状态。例如,地址00代表第1路,11代表第2路。
  • 02:读取开关量输入状态。地址规则同功能码01。
  • 05:操作单个继电器状态。地址规则同上。
  • 15:操作多个继电器状态。地址规则同上。
  • 03:读取多个寄存器的值。
  • 06:写单个寄存器的值。
  • 16:写多个寄存器的值。
  • 寄存器地址及其功能
  • 地址00:保存本机地址,支持读写,兼容功能码03、06、16。
  • 地址500:保存输入状态,仅支持读。例如,地址500代表1-16路,501代表17-32路,以此类推,支持功能码03。
  • 地址1000:保存输出继电器状态。例如,地址1000代表1-16路,1001代表17-32路,以此类推,支持读写,兼容功能码03、06、16。
  • 地址1500:保存内部变量值。例如,地址1500代表内部变量1,1501代表内部变量2,以此类推,支持功能码03、06、16。每次指令仅可读或写一个内部变量。

三、跳动符号 Modbus 协议控制演示

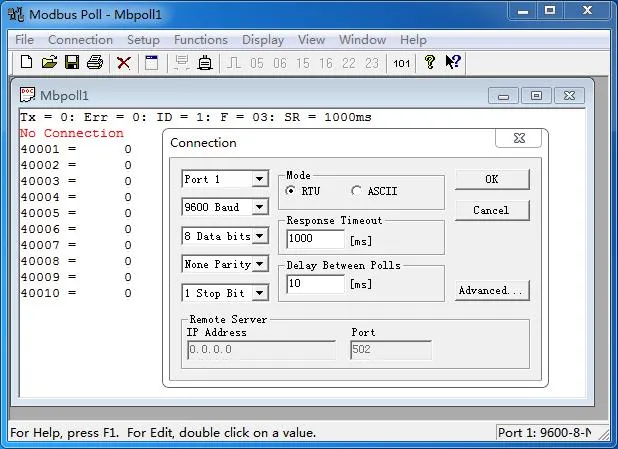

  1. 打开软件:设置正确的串口号,默认波特率为9600,8个数据位,1个停止位,无校验位。
跳动符号8路继电器模块Modbus通讯协议插图1
跳动符号8路继电器模块Modbus通讯协议插图3
  1. 使用功能码

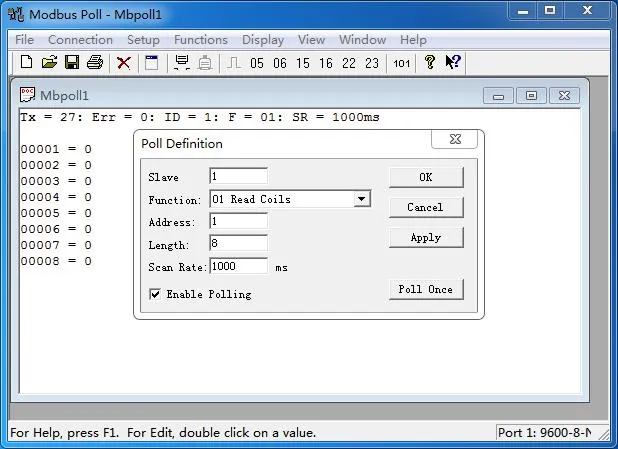

  • 01:读取继电器的状态。
跳动符号8路继电器模块Modbus通讯协议插图5

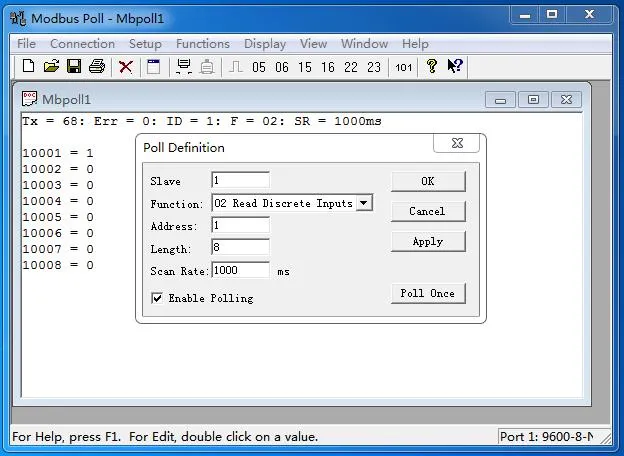

  • 02:读取开关量输入的状态。
跳动符号8路继电器模块Modbus通讯协议插图7

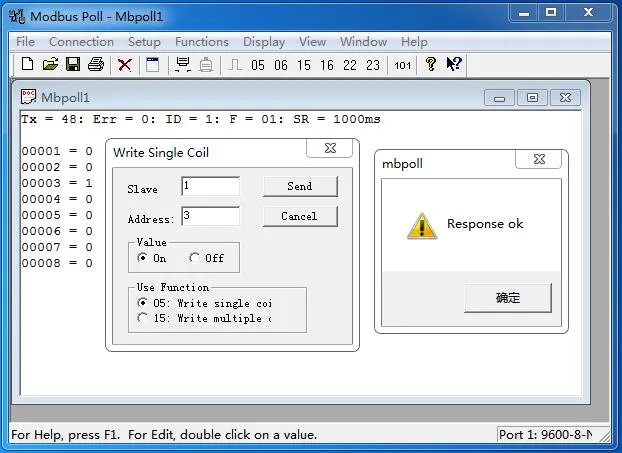

  • 05:操作单个继电器的状态。
跳动符号8路继电器模块Modbus通讯协议插图9

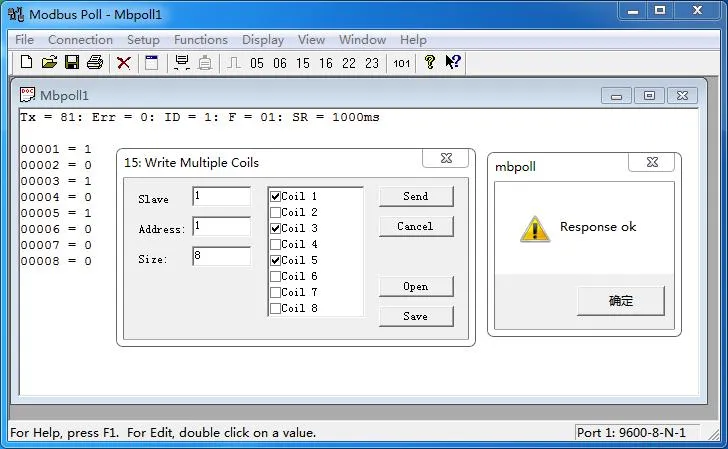

  • 15:操作多个继电器的状态。
跳动符号8路继电器模块Modbus通讯协议插图11
  • 这些功能码的使用对于理解和控制我们产品中的继电器至关重要。客户可以通过这些功能码来监控和控制继电器的行为,例如打开或关闭电路,或者读取当前的状态。这种灵活性确保了Modbus协议能够适应各种不同的应用场景,从简单的家用设备到更复杂的工业控制系统。
  • 四、实际应用案例
  • 为了更好地理解这些功能码在实际中的应用,让我们考虑一个简单的例子。假设您需要监控一个供水系统中的多个泵。使用功能码01和02,您可以读取每个泵的继电器状态和开关量输入状态,了解哪些泵正在运行,哪些处于停止状态。随后,若需要改变某个泵的运行状态,您可以使用功能码05或15来控制相应的继电器,从而启动或停止泵。
  • 这种灵活性不仅使得Modbus协议成为一个强大的工具,还确保了它能够满足各种不同需求和应用场景的要求。通过详询我们的客服团队,您可以找到最适合您需求的产品,并充分利用Modbus协议的强大功能。

结语

总而言之,跳动符号Modbus协议提供了一种高效且灵活的方式来控制和监测各种设备。无论您是需要简单的设备控制还是复杂的系统监控,这种协议都能够提供必要的支持。我们鼓励所有感兴趣的客户与我们的客服团队联系,以了解更多关于兼容此协议的产品信息,并充分利用这些功能以提升您的操作效率和控制能力。
