RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图1

功能简述:

一款高灵敏度的24GHz人体存在状态传感器。其工作原理是利用FMCW调频连续波,对设定空间内的人体目标进行探测,结合雷达信号处理、精确人体感应算法,实现高灵敏度的人体存在状态感应,可识别运动和静止状态下的人体检测结果数据通过干接点或总线自定义协议、WIFI自定义协议、总线Modbus.WIFI Modbus协议、苹果Homekit输出。

应用场景:

广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室工厂以及农业等有人体存在探测需求的用户,也适用于设备制造、机器人制造安防制造等专业人士使用。

产品特点:

1、支持自定义总线协议配置
2、24GHz毫米波雷,超宽谱雷达技术、生物医学工程于一体的传感器,精准探测区域内静态人体的状态。
3、以脉冲形式微波束照射人体检测人体生命参数,由于人体生命活动肢体运动呼吸、心跳等的存在,使得被人体反射后的回拨脉冲序列的重复周期发生变化。经对人体反射后的回波脉冲序列进行解调、积分、放大、滤波等处理并输入微电脑系统进行数据处理分析,得到被测人体存在的数据参数。

4、当人体完全静止呼吸的时候,人体腹部表面会跟随呼吸的动作起伏变化,微波传感器可捕捉到人体胸部及腹部的位置呼吸的动作,精确识别出该微小动作

5、人体完全静止时微波探测最灵敏的位置为胸腹部。对静止的人体进行微小动作探测时若未对准胸腹部位置会降低探测距离。
6、微波传感器对准人体胸部位置可探测2米内静止人体呼吸的微小动作,5米内人体肢体运动的动作
7、不受温度、湿度、灰尘、气流、噪声、光线等影响,抗干扰性强。
8、可穿透玻璃、塑料、亚克力、薄木板等材料,不可穿透金属、水泥实体墙。

9、兼容支持Modbus协议,同时可以接入苹果智能家居系统,作存在传感器使用。

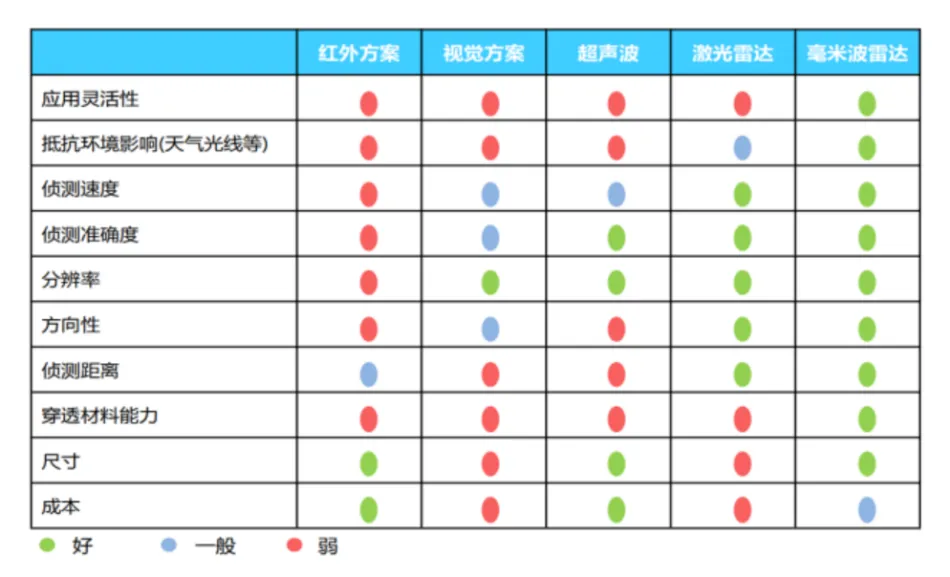

探测方式对比:

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图3

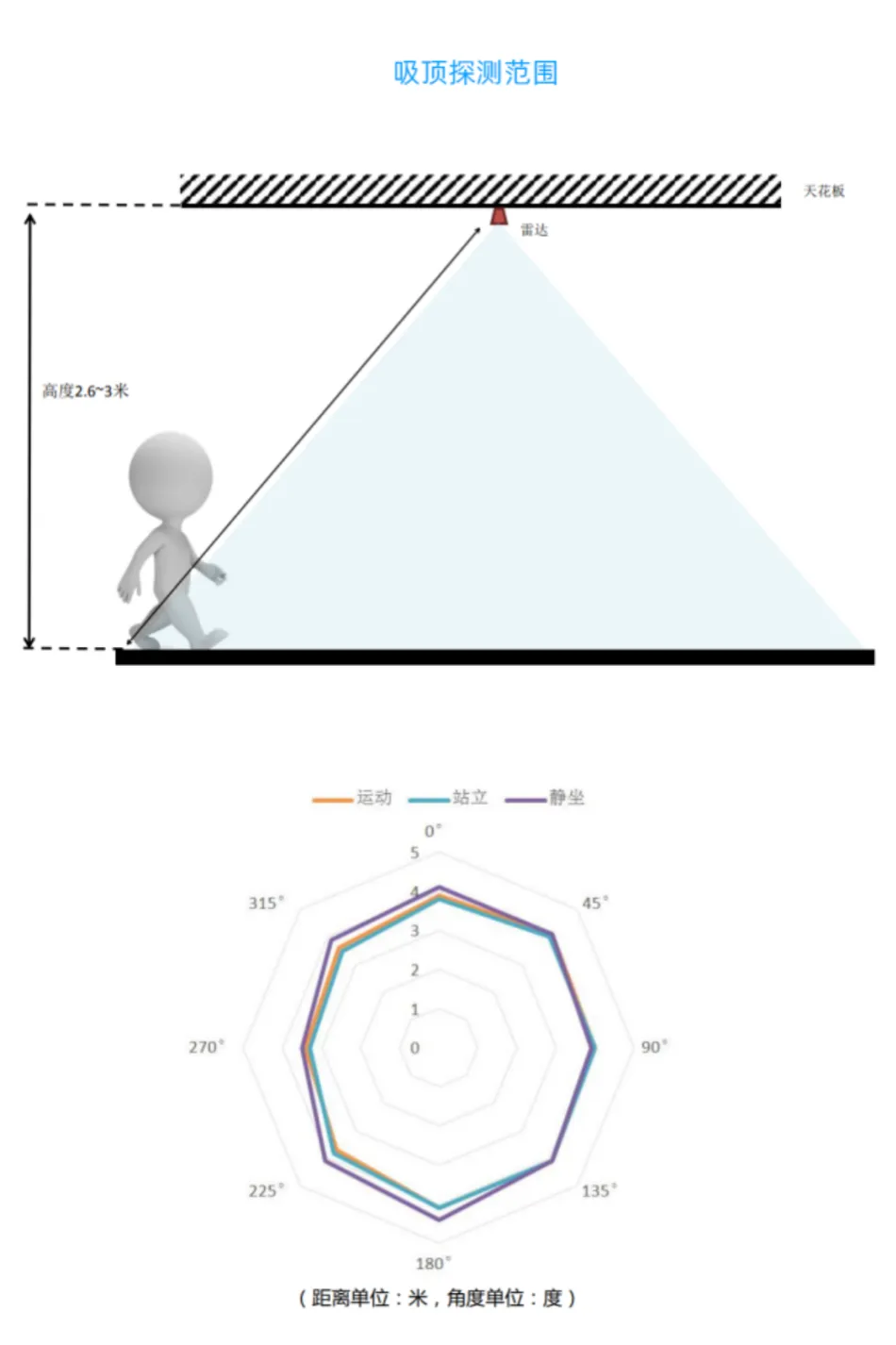

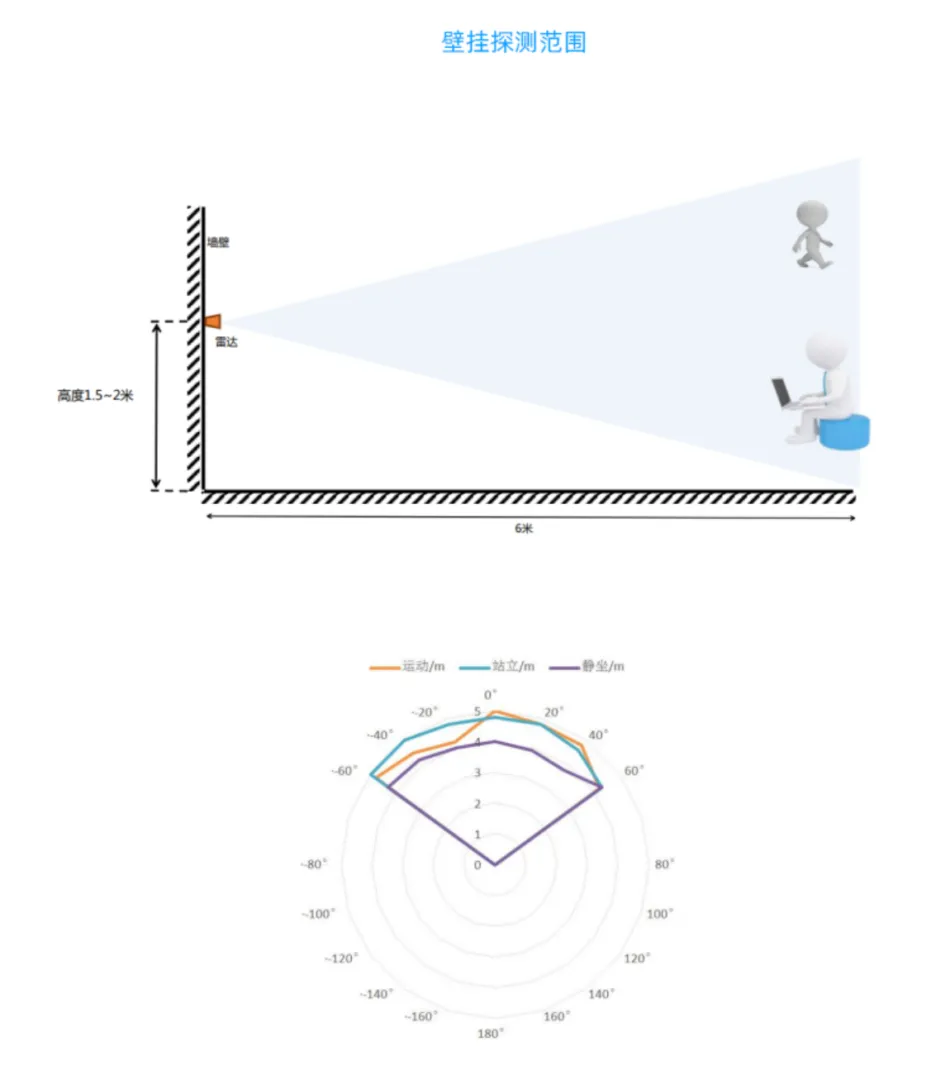

感应范围:

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图5
RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图7

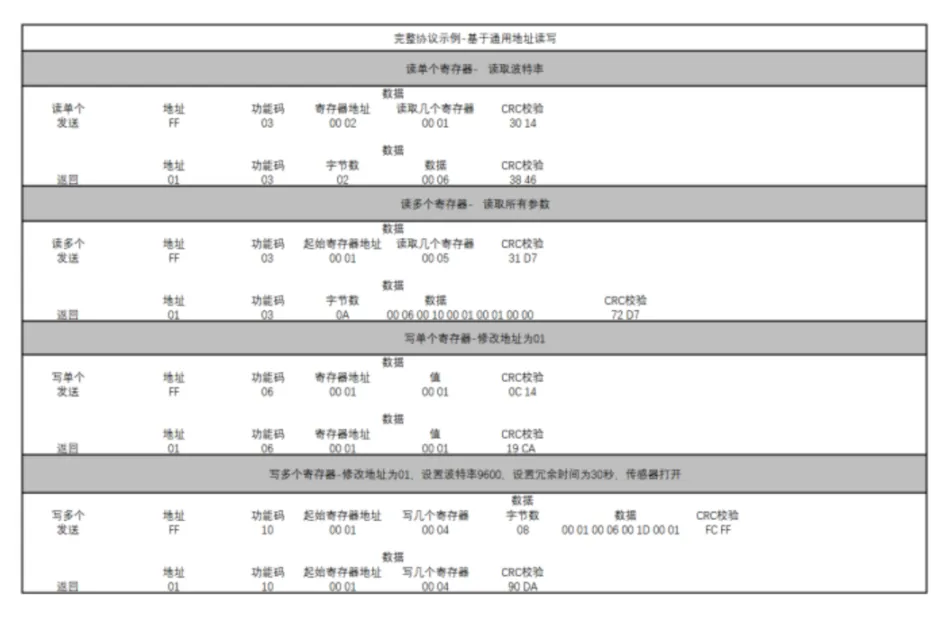

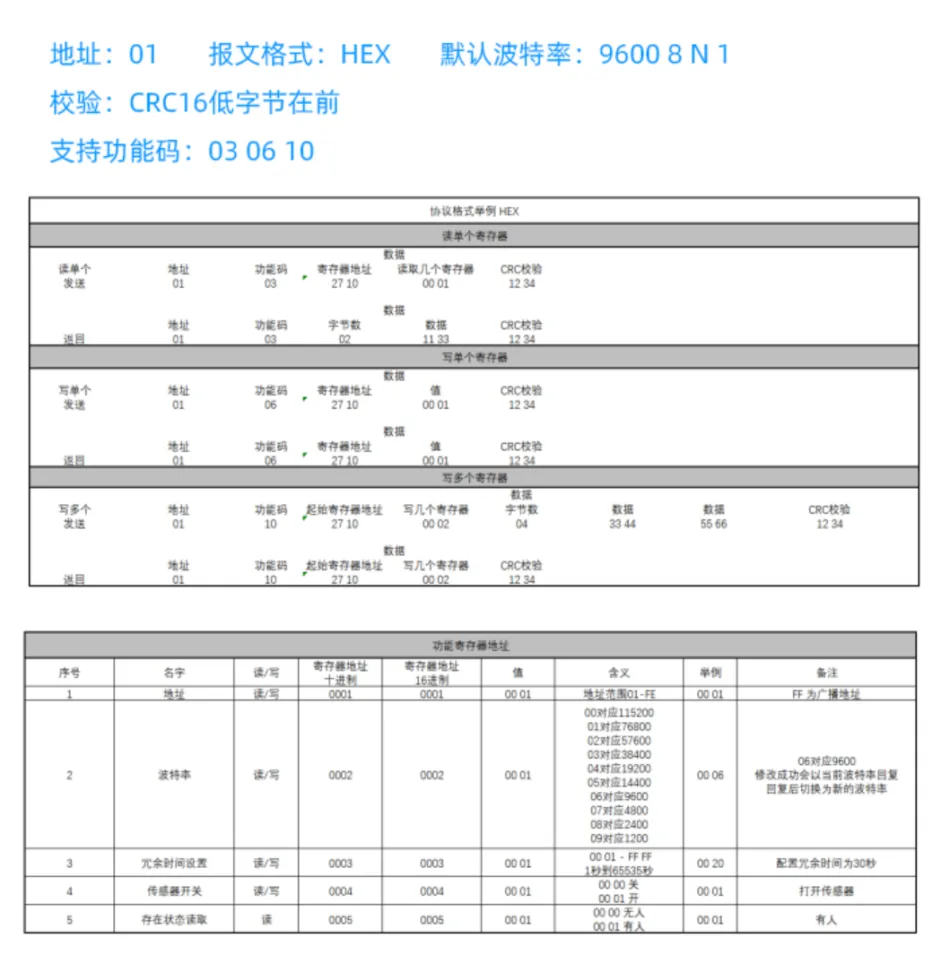

Modbus总线控制协议:

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图9
RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图11

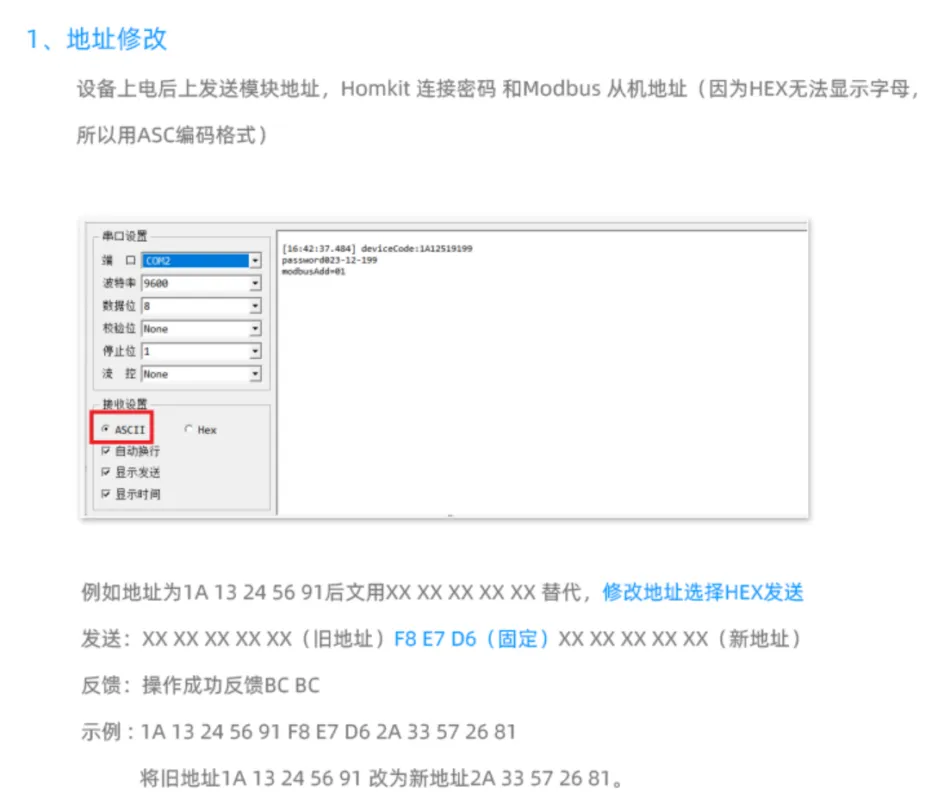

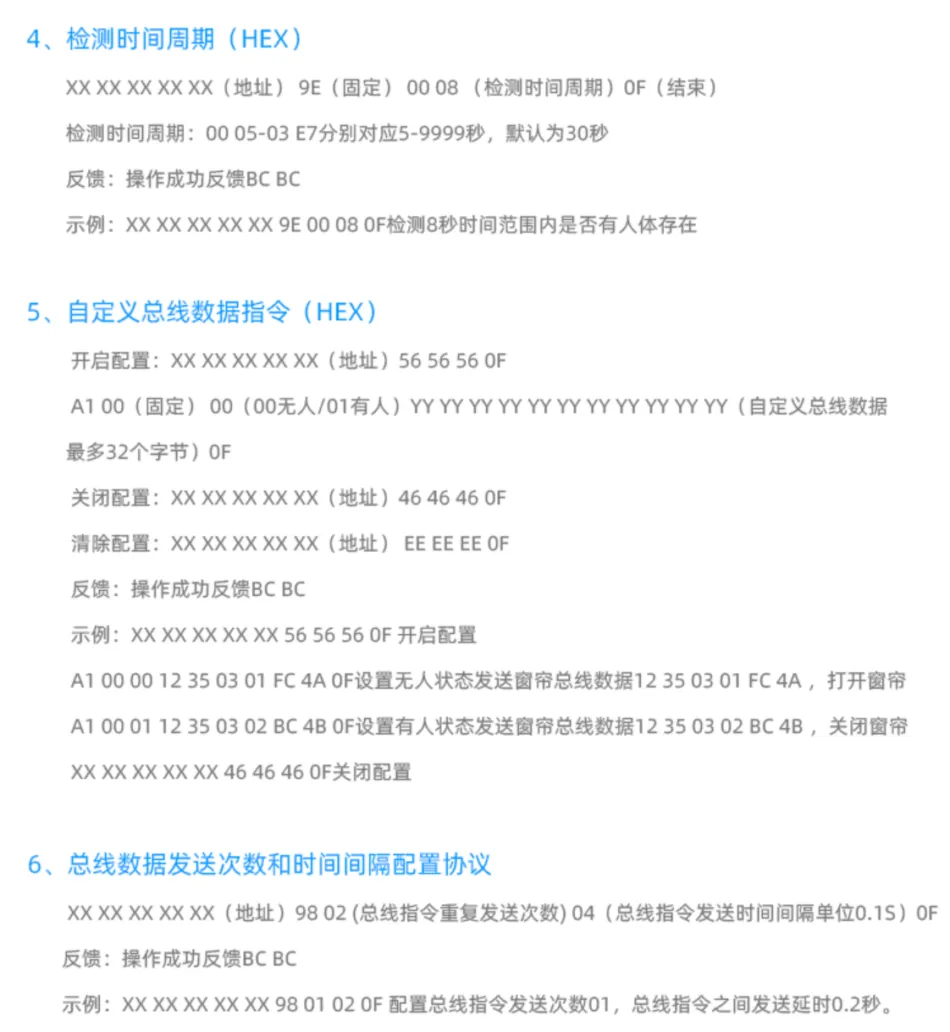

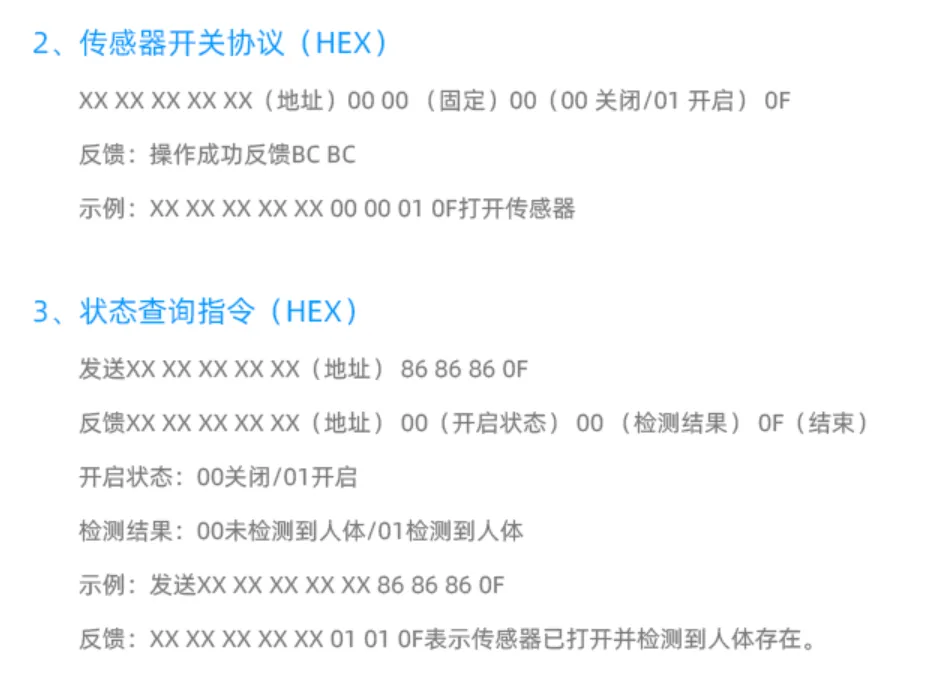

私有协议:

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图13
RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图15
RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图17

苹果Homekit接入方法:

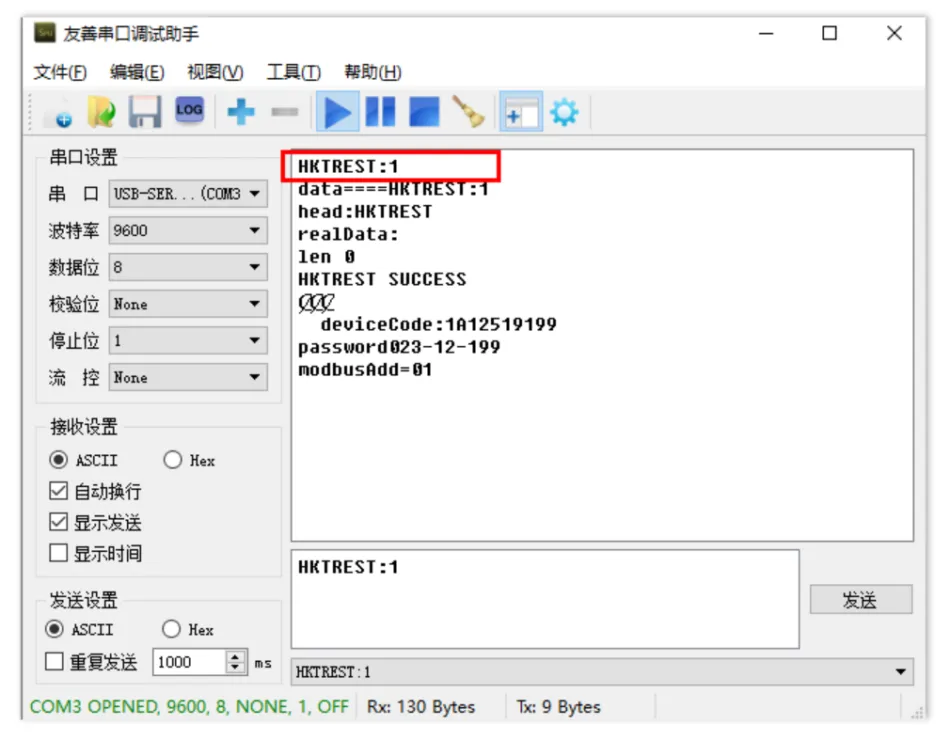

1、手机连入局域网WIFl,同时通过485串口助手,选择ASC编码发送指令”HKTREST:12、搜索关注公众号安信可,点击HKT配网。
3、输入当前WiFi的密码,提示配网成功
注: 苹果手机可能会出现微信配网提示失败的情况,请使用安卓手机进行配网

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图19

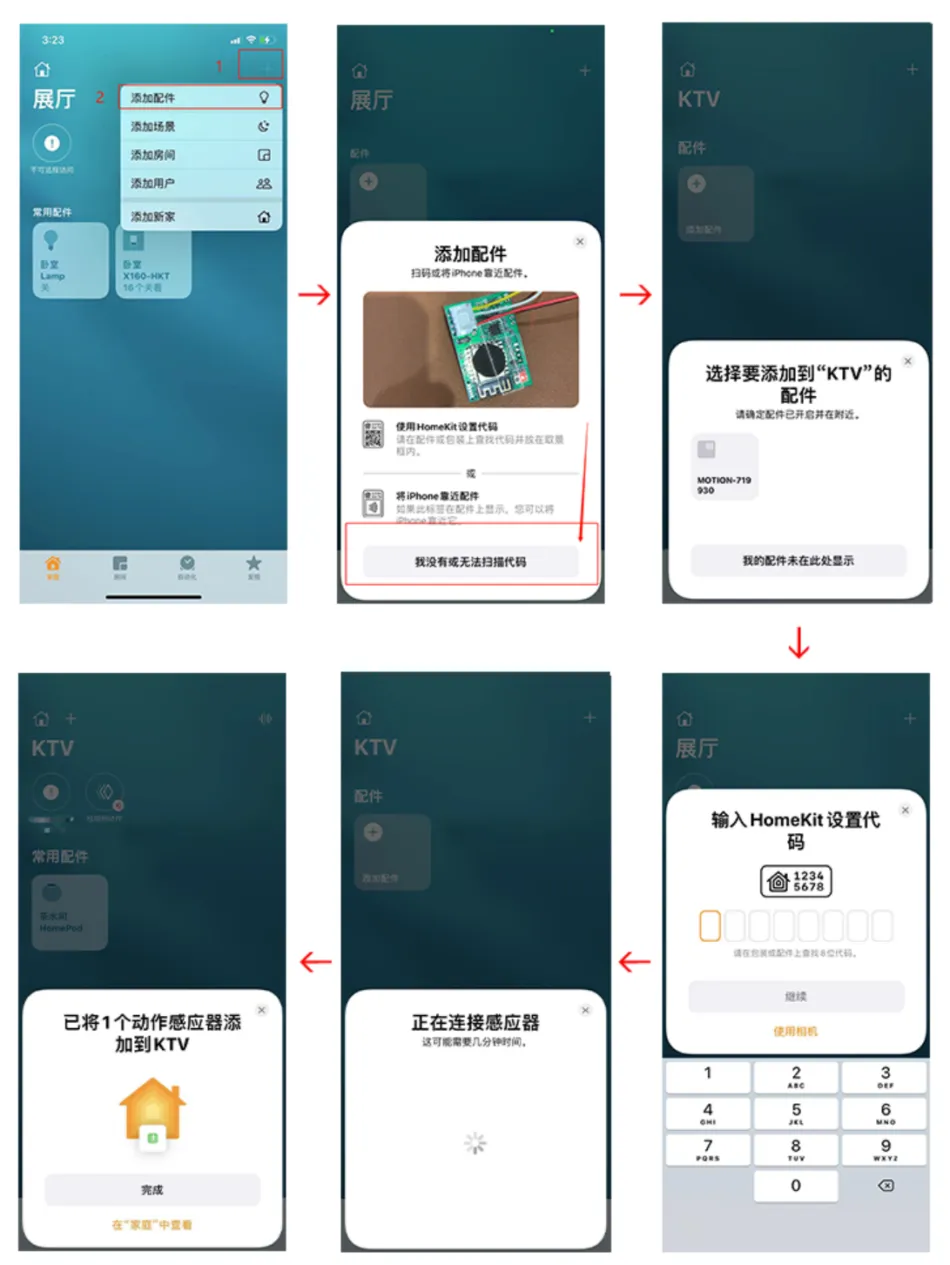

添加模块到家庭

1、打开家庭点击添加配件
2、点击更多选项。
3、一般情况下就会出现配件。如果没有则点击“我的配件未在此处显示'4、输入代码(代码已经粘贴到模块外壳)
接下来你就可以用苹果家庭查看传感器的状态,并在传感器触发的时候收到通知

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图21

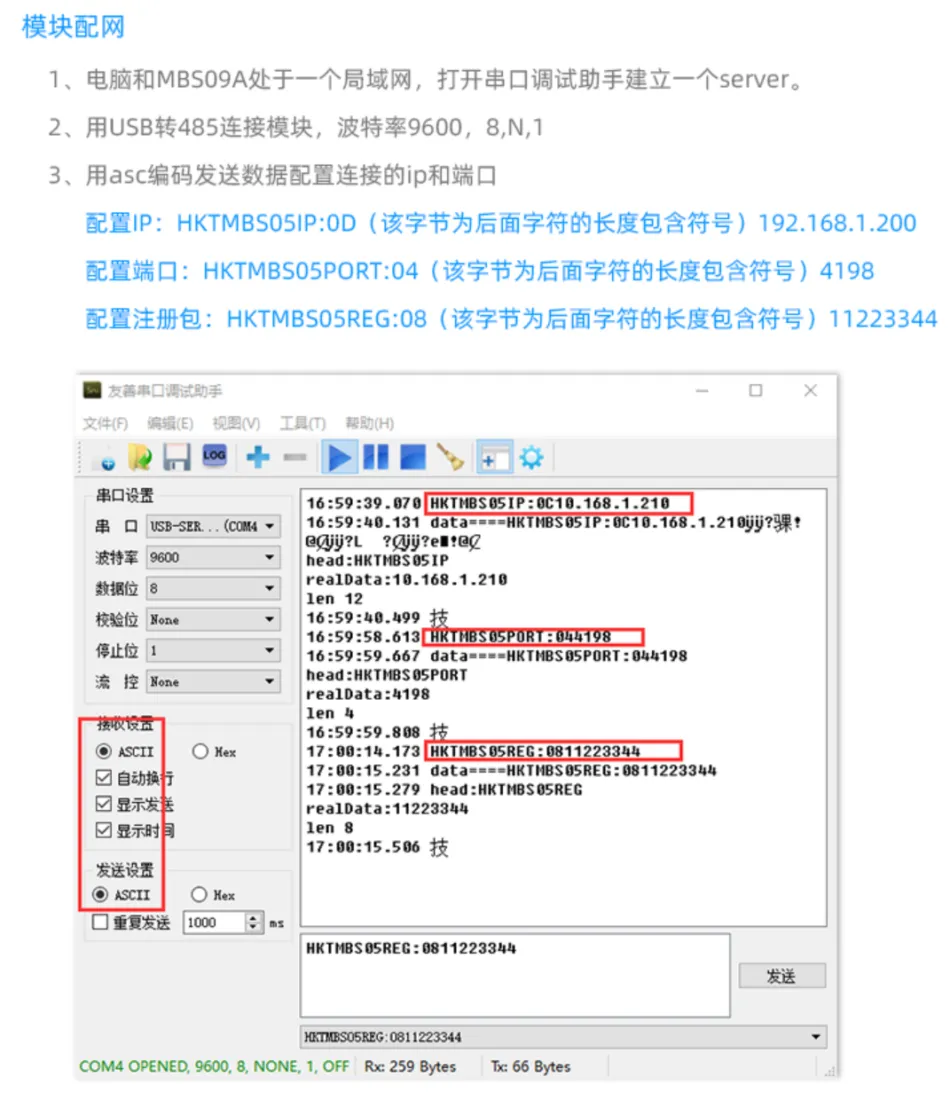

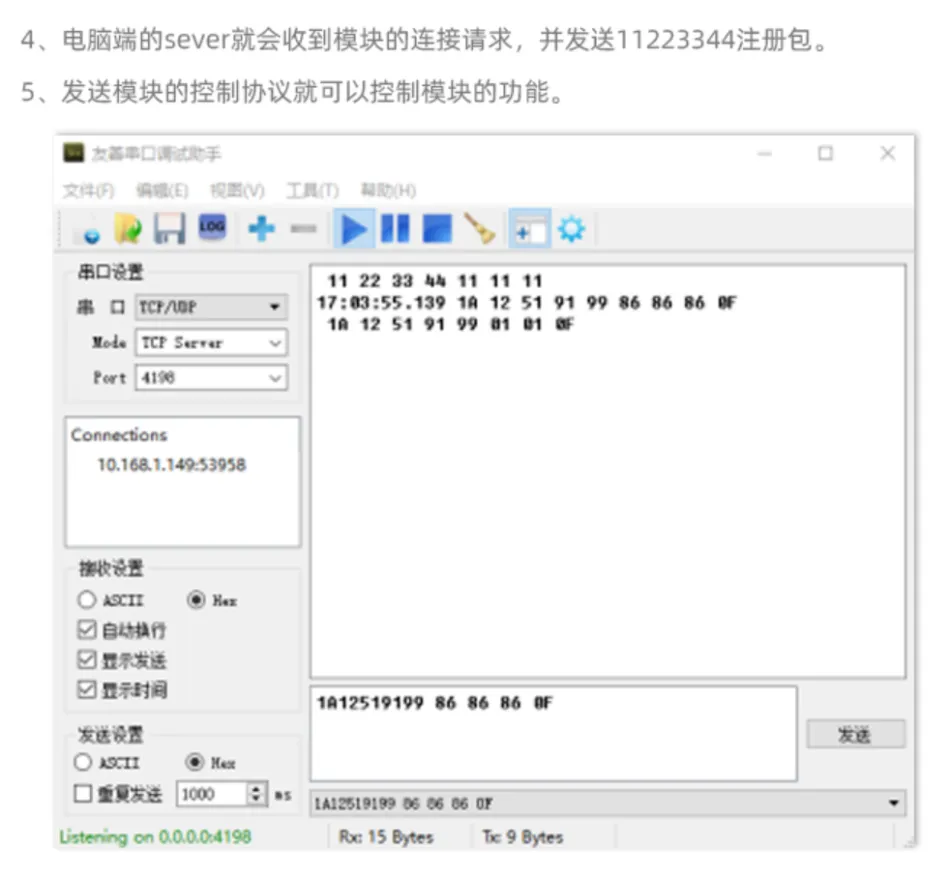

WIFI联网控制使用方法:

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图23
RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图25

需要此产品请联系我们!!!

RS485通讯Modbus协议人体存在感应器Homekit家庭控制插图27
