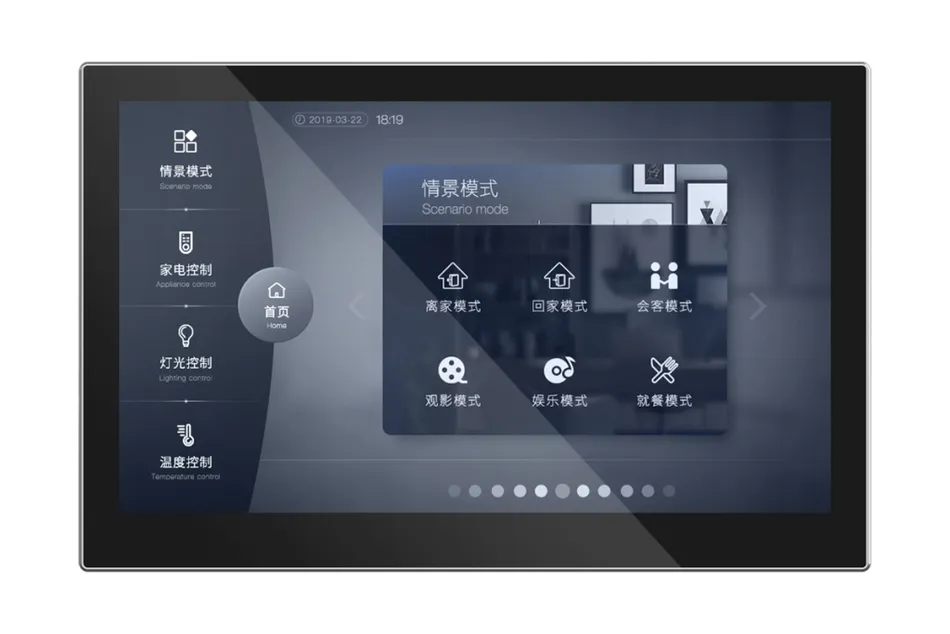

智能家居7寸智能触控面板,兼容MODBUS协议插图1

产品概述

7寸智能触控面板TDFH-7CMP是一款高性能、多功能的触摸控制面板,专为现代智能家居和商业自动化设计。它能够控制和管理灯光、窗帘、场景、空调、背景音乐、地暖和新风等多种设备。

主要特点

1. 7寸彩色IPS电容触摸屏:分辨率1024×600,提供清晰、生动的图像显示。

2. 全面控制功能:能控制灯光、窗帘、空调等多种家用和商用设备。

3. 高级人机交互界面:直观的触摸操作,清晰的液晶显示画面和声音提示。

4. RS485通讯方式:支持长达1200米的稳定通讯。

5. 多波特率支持:从1200bps到921600bps,适应不同设备需求。

6. 扩展存储空间:具有128Mbit的存储空间。

7. 便捷的固件升级:通过插入SD卡实现快速升级。

8. 耐用稳定:通过严格的高低温、震动和ESD测试。

9. 优雅的外观设计:简洁的黑色外观,轻薄的设计,适合各种室内装潢风格。

技术参数

工作电压:12V DC

通讯方式:RS485 (最远距离1200米)

通讯波特率:1200~921600bps

显示分辨率:1024×600

存储空间:128Mbit

固件升级方式:SD卡

工作温度:-20~+70℃

存储温度:-30~+80℃

震动测试:10 to 25Hz (X,Y,Z方向 2G 30分钟)

ESD测试:Air=±8KV,Contact=±6KV (可支持更高)

高低温测试:70℃±3℃,72H/-20℃±3℃,72H;50℃±3℃,90%±3%RH, 72H

产品尺寸:外观 275×170×7.5 mm;底盒直径86 mm

使用说明

1. 安装:请按照附带的安装指南进行安装,确保面板稳固且平整。

2. 连接与配置:连接至RS485总线系统,并进行必要的配置以控制不同设备。

3. 操作界面:通过触摸屏上的图形按钮执行预设的控制功能。

4. 固件升级:定期检查固件更新,通过SD卡简便地进行升级。

安全须知

– 确保在规定的电压和环境条件下使用。

– 避免水分或过高湿度,以免损坏电子部件。

– 定期进行检查和维护,确保设备正常运行。

售后服务

– 本产品享有质保服务,请参阅保修单了解详细的保修政策。

– 如有任何问题或需要技术支持,请联系我们的客户服务部门。
