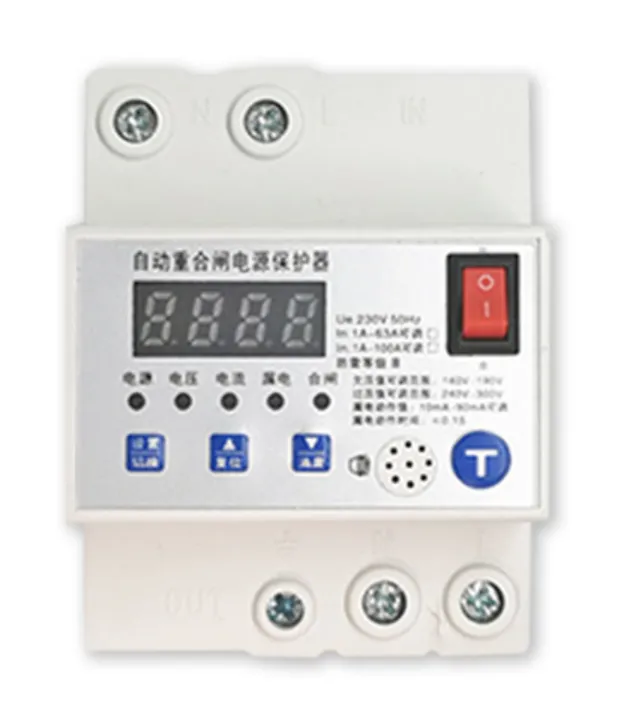

RS485通讯Modbus协议自动重合闸电源保护开关插图1

功能简述

自动重合闸电源保护器适用于交流50Hz/60HZ,额定工作电压230V,额定工作电流100A及以下的用户或负载中,,当线路中出现过压、欠压、剩余电流时对用电设备进行保护

选型建议:

广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室工厂以及农业等有人体存在探测需求的用户,也适用于设备制造、机器人制造安防制造等专业人士使用。

产品特点:

1、合闸检测:产品在合闸后对线路进行检测,当过压、欠压、漏电过流任一故障存在立即分闸。
2、过压保护:当输入端电压大于设定值时自动分闸。
3、欠压保护:当输入端电压小于设定值或断电时自动分闸。
4、过流保护:当电流大于或等于额定电流1.15倍时,保护器持续3S自动分闸。

5、短路保护:当电流大于3倍额定电流时,保护器在0.1S内自动断开

6、剩余电流保护:当泄露电流大于设定值或人身触时,保护器在0.1S内自动断开。
7、零线断开保护:零线断开或松动时,电压不平衡到一定值时,保护器自动断开。
8、断电保护:断电时保护器自动断开来电检测正常后保护器自动合闸。
9、自动合闸:当故障发生时自动断开;故障排除后自合闸。
10、自动保存信息:自动断开的各种信息,包括断开次数、时间、故障类型等为故障分析提供依据
11、声光故障报警:故障断开时相应故障指示灯亮,同时声音报警响起。

使用方法:

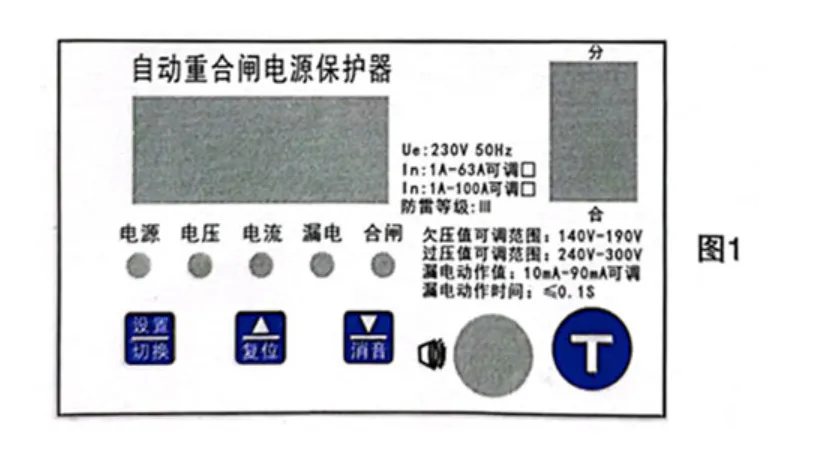

RS485通讯Modbus协议自动重合闸电源保护开关插图3

1、显示实时电压值、电流值、剩余电流值。

a.短按“设置/切换”,可查看当前电压值、电流值、剩余电流值,也可显示当前电压值、电流值、剩余电流值。

2、参数设置

a.长按“设置/切换”键5秒,从主界面进入参数设置界面。

b.电压指示灯亮,显示当前过压值 (出产值275V),按“/复位键“可调整过电压值最高300V,按“V/消音”键可调整过电压值最低240V(如无需过压值,可调整过电压值300V后再上调或调整过电压值240V下调,出现OFF可关闭过压)。

c.短按“设置/切换”键,电压指示灯亮,显示当前欠压值(出产值160V),按“/复位”键可调整欠电压值最高190V,按“ /消音”键可调欠电压值最低140V(如无需欠压值,可调整欠电压值190V后再上调或调整欠电压值140V下调,出现OFF可关闭欠压)。
d.短按“设置/切换”键,电流指示灯亮,显示当前电流值(出产值1A-63A为50A;1A-100A为50A),按“/复位”键可调整电流值最高63A(1A100A电流为100A),按“ /消音”键可调整电流值最低1A(如需关闭调整电流值最高后再上调或下调整电流值最低再下调,出现OFF可关闭过流)

e.短按“设置/切换”键,漏电指示灯亮,显示当前漏电动作值(出产值50mA)按“//复位”键可调整漏电动作值最高90mA,按“/消音“键可调整漏电动作值最低10mA(如需关闭,调整漏电动作值最高后再上调或下调漏电动作值最低再下调,出现OFF可关闭漏电功能)。

f.短按“设置/切换”键,当显示屏上出现“000C”时(出厂设定为3次)表示过流或漏电故障时保护器重合次数为3次,按“//复位”键可调重合次数最多6次),按“/消音”键可调重合次为0次。

g.短按“设置/切换”键当显示屏上出现“001d”时(出厂设定为1),表示此时该保护器的通信地址为1(带RS485接口才设置地址)通信地址范围:1-247,按“/复位”键可调地址最大247按“/消音”键可调地址最小为1。
h.短按“设置/切换”键当显示屏上出现“ESC”时,再按“/复位”键,显示屏出现“SURE”,立即长按“设置/切换”键5秒以上,参数设置保存成功表示此次设置成功。
注:此操作很重要,如不操作此项,设置不能保存,参数设置是无效的以上操作,若10秒没有进行操作,自动返回电压显示界面。

3、消音: 短按 ”/消音”键,可对蜂鸣器进行消音 (在出现故障报警时)

4、漏电测试: 短按“T”键,对漏电功能进行测试

5、复位:

a.短按“_/复位”键,可开启鸣器(在故障报蜂鸣消音时)b.短按“/复位”键,可恢复重合时间(在过流或漏电故障时)。当保护器安装完成,检查无误后,可连接电源,接通“总控开关”,保护器马上接通电路,按下“测试”按钮,保护器立即断开线路,“漏电”指示灯亮,10秒后,保护器自动合闸通电,此时保护器工作正常。此时,保护器已安装正确可放心使用。
可定期按照以上测试保护器,以保证保护器功能正常
若长时间不需用电时,可关闭“总控开关”,保护器自动断开,这相当于拉开总闸。

(1)通电后将电源开关掷于“合”位置,电源指示灯亮,表示保护器通电;合闸指示灯亮,表示保护器处于合闸状态,合闸指示灯灭表示保护器处于分闸状态。

(2)保护器面板上合闸指示灯亮,表明供电正常。

(3)当线路过流或出现泄漏电流时,保护器立即断开,电流指示灯或漏电指示灯亮,此时保护器将在30秒后第一次合闸;若过流或泄漏电流持续存在合闸后立即断开,保护器将在5分钟后第二次合闸;若故障仍然存在,保护器将在10分钟后第三次合闸;若故障仍然存在,保护器将在30分后第四次合闸;若故障仍然存在,保护器将在60分钟后第五次合闸;经过5次合闸后,保护器在3小时后重启检查线路,第6次合闸;若故障仍然存在保护器将进入自锁状态,不再进行重新合闸;此时,应关断保护器电源开关,排除故障后再通电,保护器将自动合闸。

注: 以上重合次数可设定,如: 设定3次,保护器只重合3次后,进入自锁状态不再进行重新合闸,

(4)过压保护:当供电电压>275V或过压设定值时,保护器断开,面板“电压指示灯亮,此时进入过压保护状态,当电压恢复时,10秒后保护器自动合闸,若电压没恢复,保护器不自动合闸。

(5)欠压保护:当供电电压<160V或欠压设定值时,保护器断开,面板上“电压”指示灯亮,此时进入欠压保护状态,当电压恢复时,10秒后保护器自动合闸,若电压没恢复,保护器不自动合闸。

(6)过流、电故障的重合闸次数一致。

(7)过压、欠压:当电压恢复时,延时10秒自动重合。

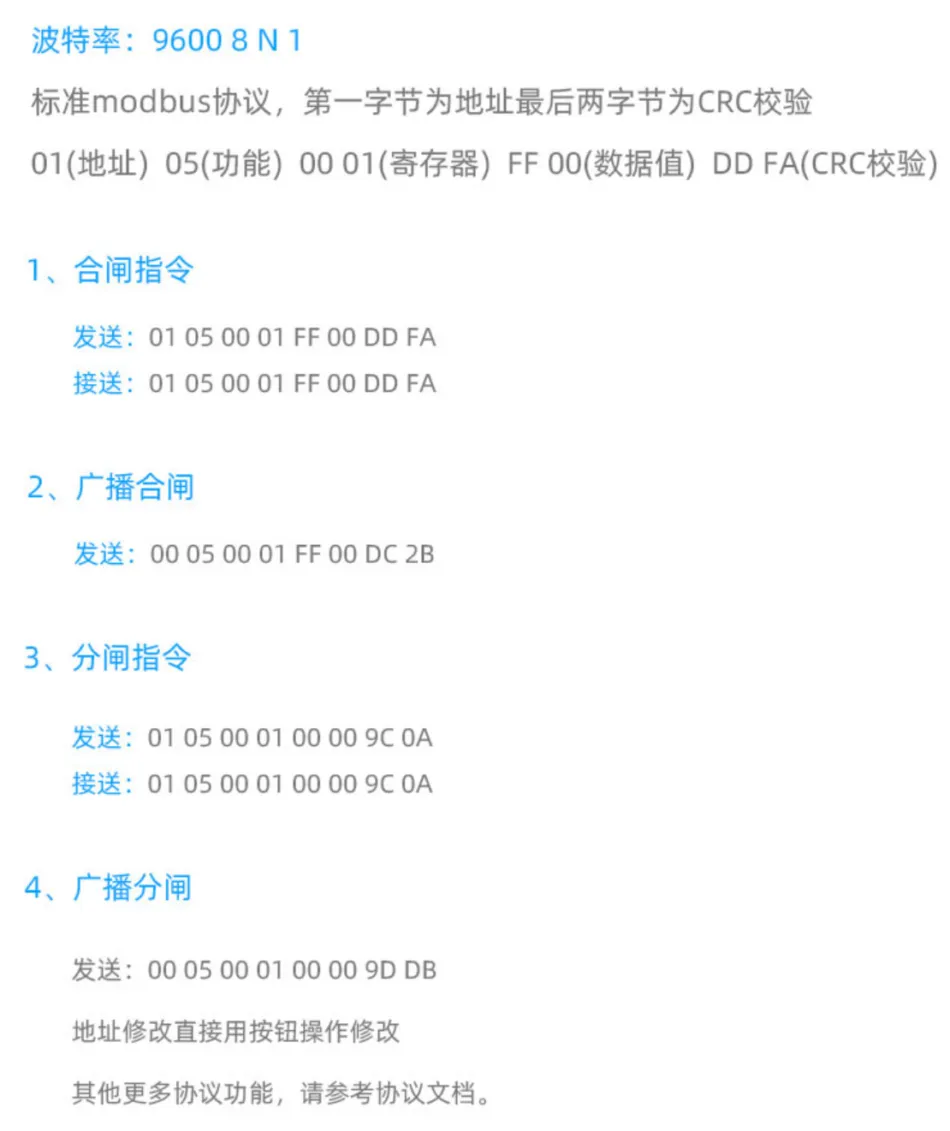

Modbus控制命令:

RS485通讯Modbus协议自动重合闸电源保护开关插图5
