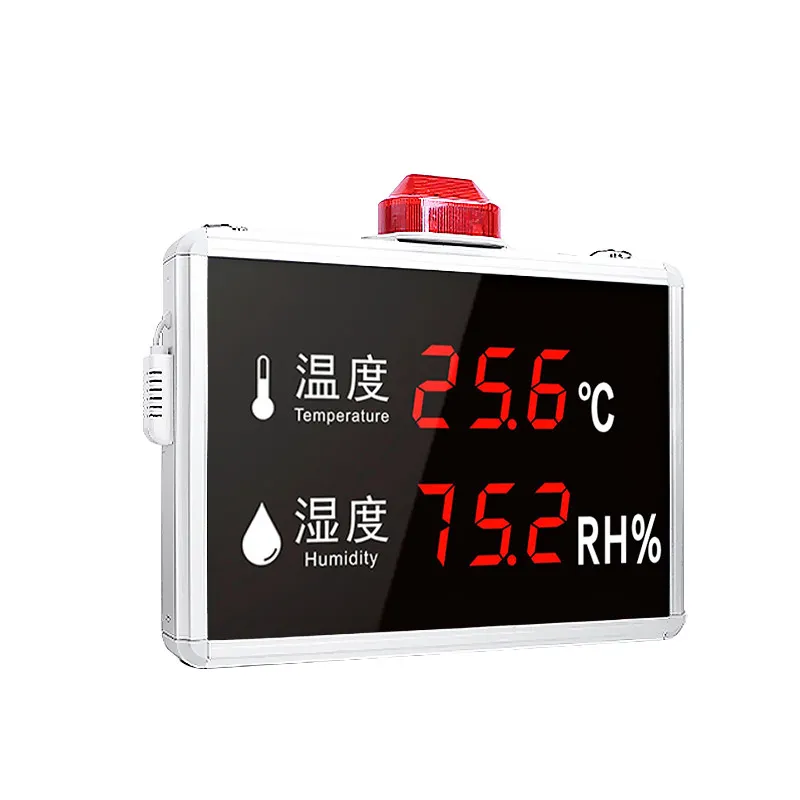

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图1

产品介绍:

本产品为工业温湿度显示屏,壁挂安装,可以选择一体式或分体式探头,实时釆集显示环境温度和湿度参数,外留 RS485 通讯和继电器触点接口,可搭配报警器/继电器使用。

适用场所:实验室、仓库、车间、机房、工厂。

规格参数:

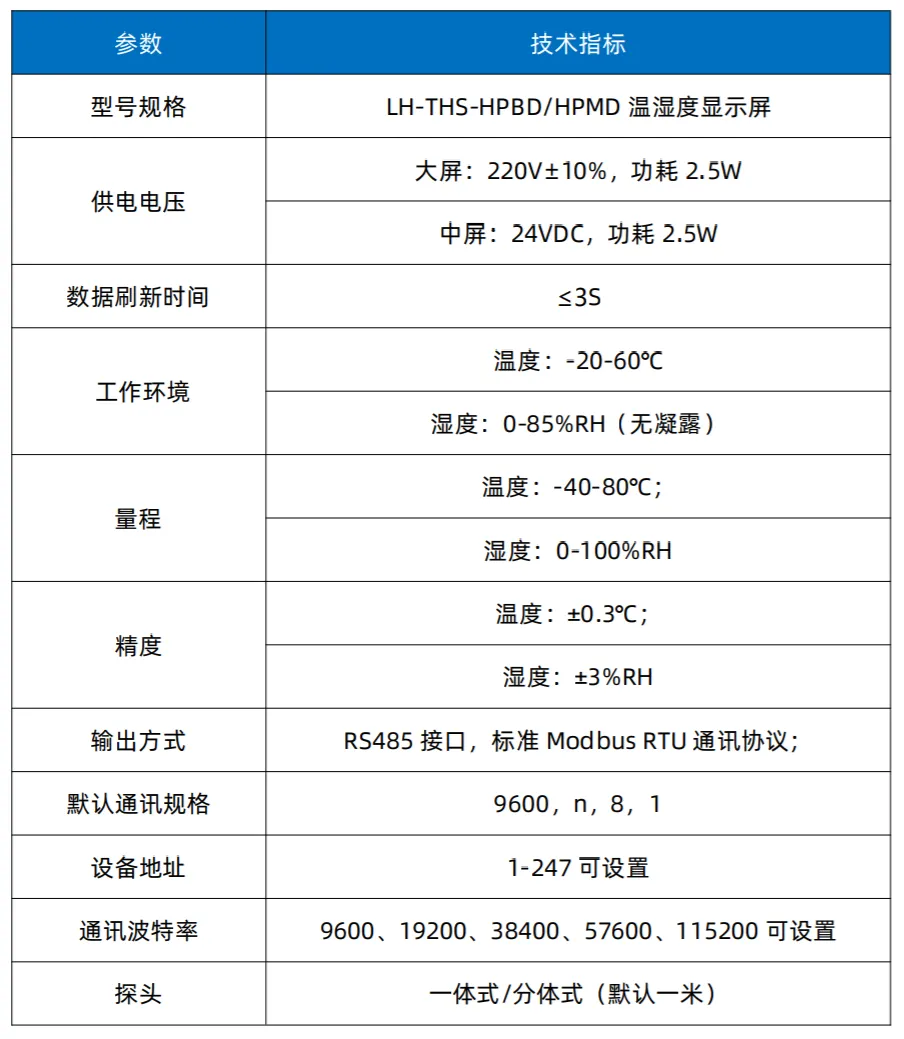

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图3

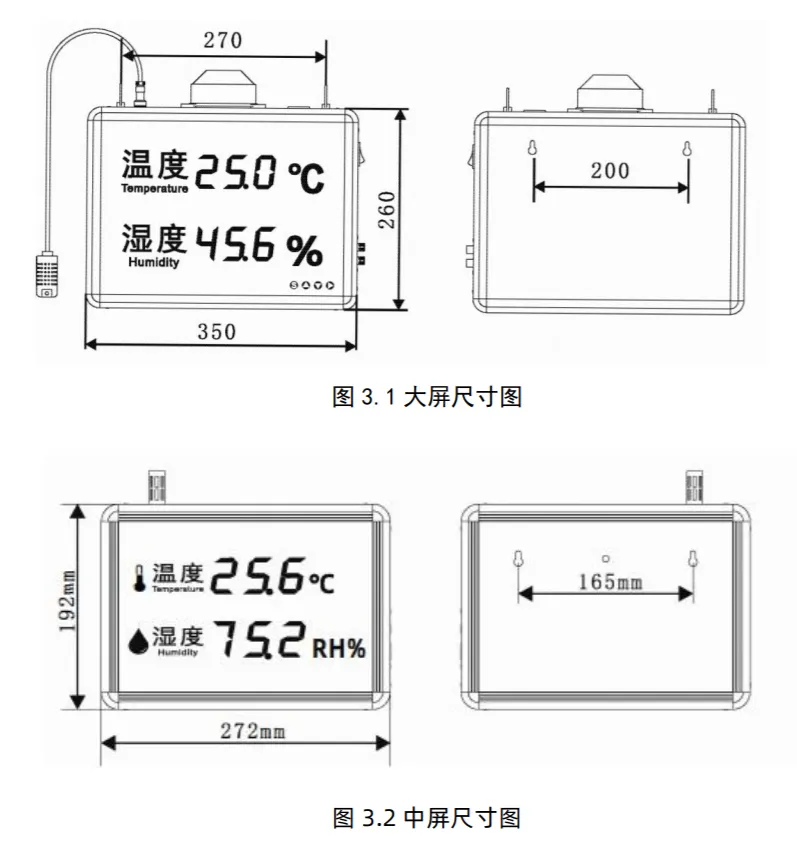

产品尺寸

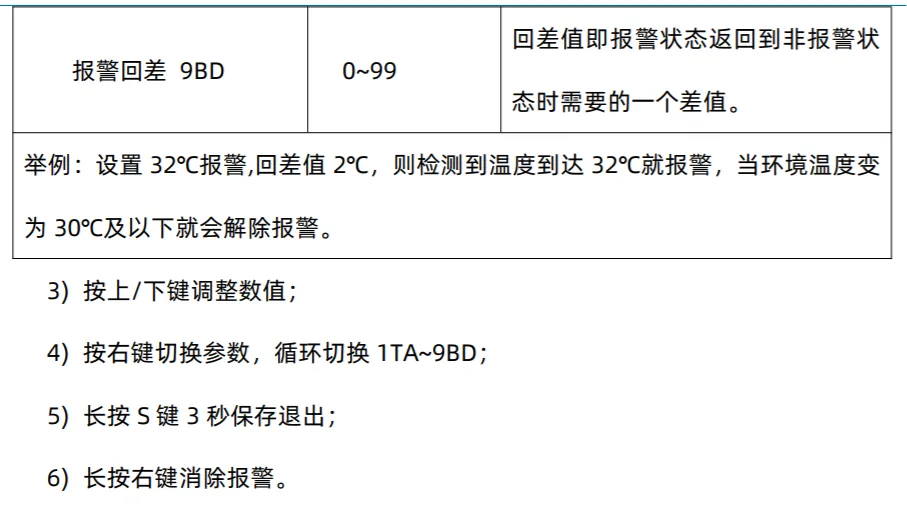

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图5

接口说明

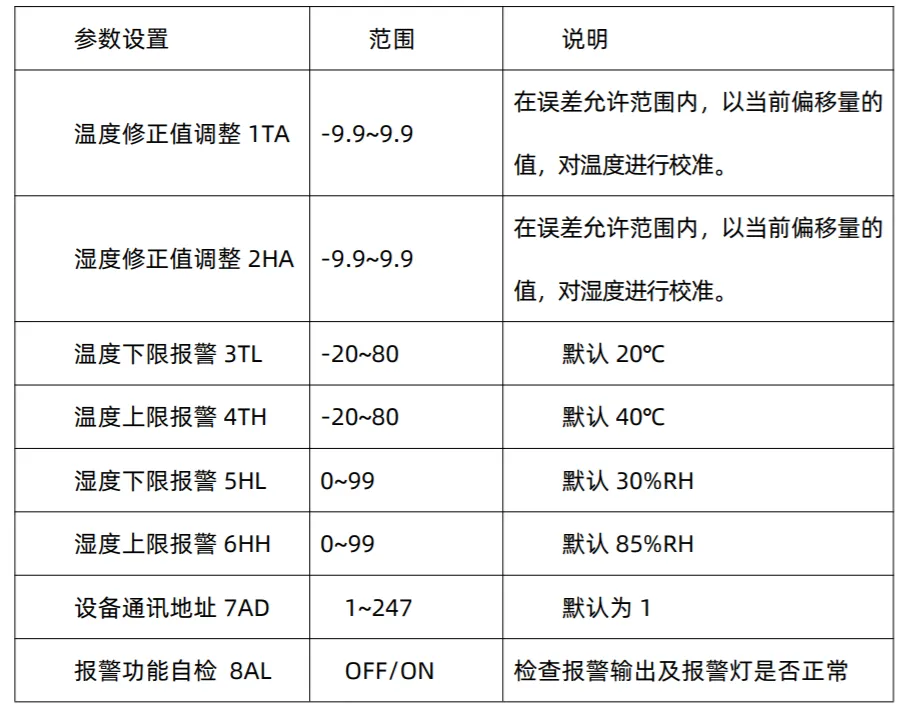

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图7

大屏按键说明

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图9
Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图11

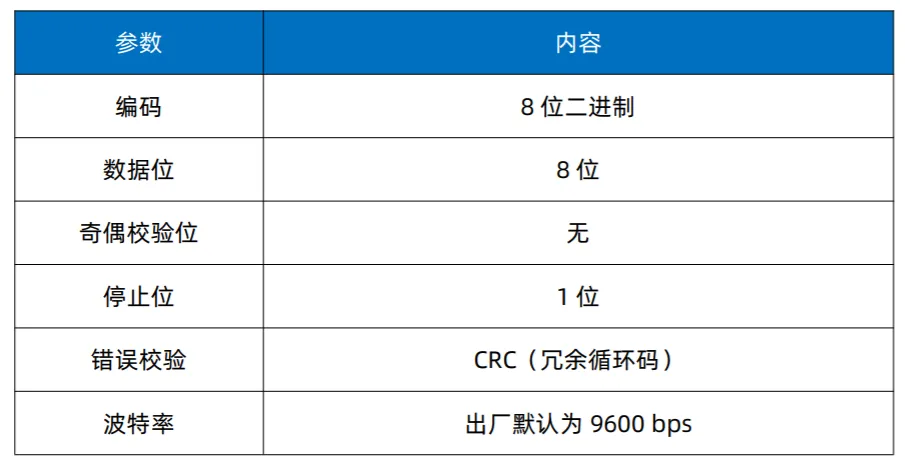

485 通信协议与数据格式

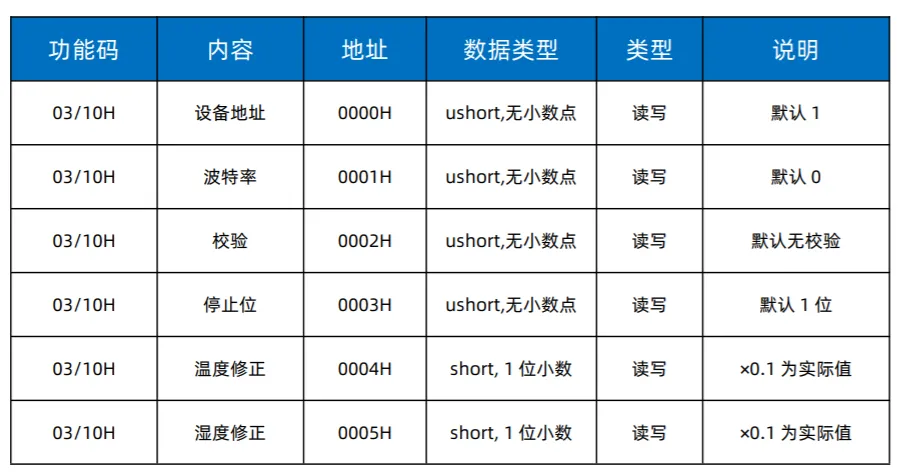

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图13

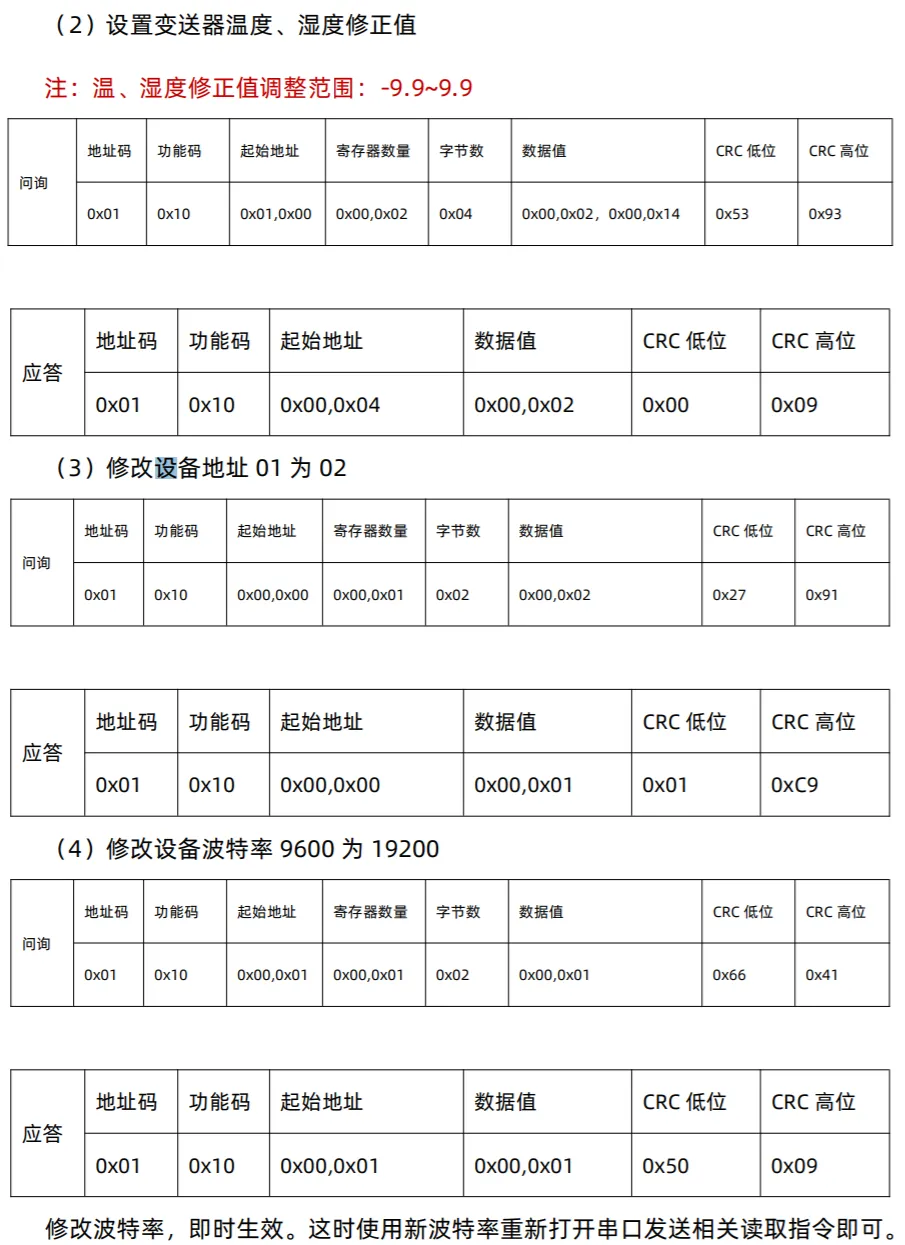

寄存器地址

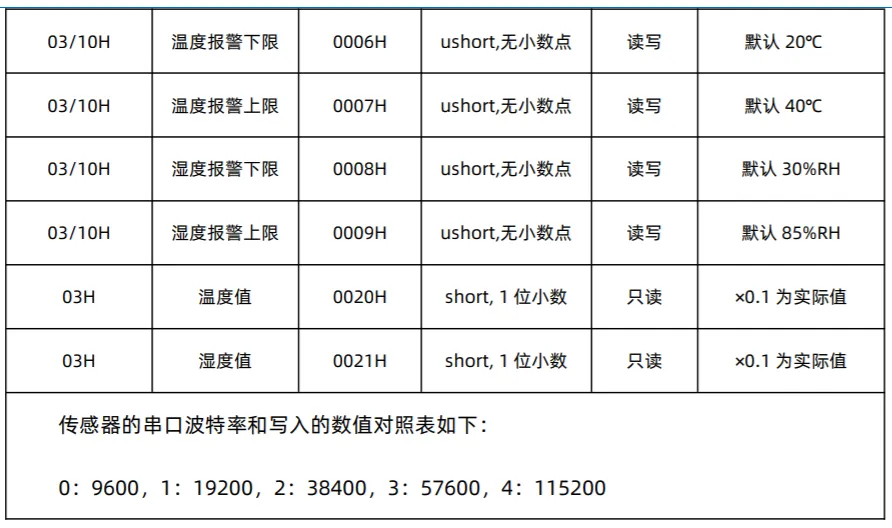

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图15
Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图17

参数读取

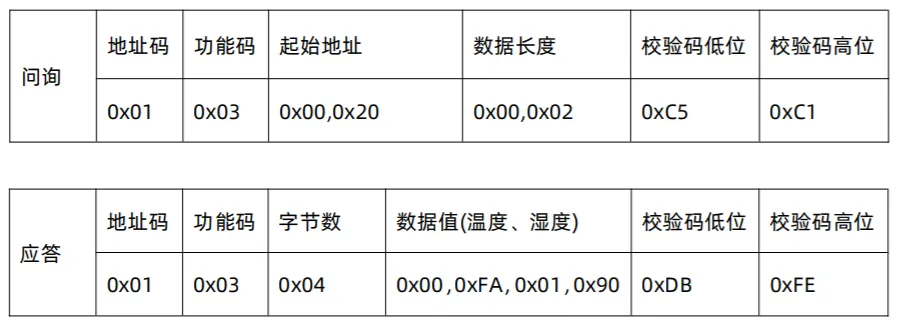

例:读取设备地址为 01 的传感器温湿度

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图19

注释:
将返回的十六进制数据转换成十进制除以 10,即可得到相应的温湿度值。
温度 :0x00FA (HEX)= 250(DEX),除以 10 即 25.0℃;
湿度 :0x0190(HEX)= 400(DEX),除以 10 即 40.0%RH。
注:当温度低于 0℃时以补码形式上传,假如读取到的温度是FF9B。
H(十六进制)= 1111 1111 1001 1011(二进制),则实际温度值为 1000 0000 0110 0101
(二进制)=0065(十六进制)= -101(十进制) => 温度=-10.1℃。

Modbus协议壁挂式温湿度变送器LED显示屏数字看板插图21
