摘要
本文全面阐述远程温湿度实时监测系统的技术架构与实现方案。系统基于现代测控技术，集成传感器网络、智能控制平台与远程通讯模块，构建总线式、模块化监测体系，实现环境参数的精准采集、实时传输、智能分析与远程控制，为工业生产和家庭生活提供高效可靠的温湿度管理方案。
一、现代测控技术发展背景
传统测试技术主要面向静态测量，难以满足信息化社会对动态参量实时监测的需求。随着电子技术、半导体与计算机技术的成熟，现代测控技术实现了高精度、高灵敏度、高响应速度的连续测量与自动控制。

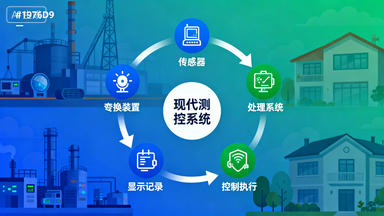

完整的现代测控过程涵盖五个核心环节：信息采集（传感器）、信息变换传输（中间装置）、信息处理分析（计算机软件）、信息显示记录（外围设备）、信息调节控制（执行装置）。计算机技术与测试技术的深度融合，使各环节产生革命性突破，推动测控技术进入全新发展阶段。

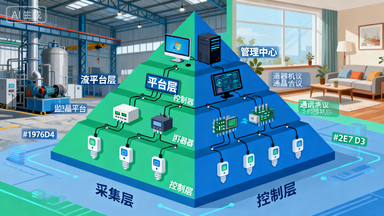

二、系统组成架构
2.1 核心组件说明
系统采用总线结构与模块化设计，各组件既可独立工作，又可灵活组网：
1) 温湿度采集器：采用温敏电阻和高分子湿敏电容，实现高精度温湿度测量，支持智能自动校准。
2) 控制器：接收监测平台指令，精准控制执行机构启停，具备短路保护与抗雷击模块。
3) 执行机构：包括加热器、制冷机、加湿机、除湿机等环境调节设备。
4) 监测平台：系统核心枢纽，连接采集器与上位机。提供液晶显示实时时间、通道号、温湿度值及设备状态（通风/抽湿/故障等），支持32个测量头接入，具备掉电保护功能。
5) 通讯模块：支持RS232、RS485总线或电力载波通讯，实现平台与上位机的数据链路。
6) 计算机管理控制中心：远程实时监控多平台数据，以表格和曲线形式展示，超标值特殊颜色警示；存储历史数据，支持查询、分析与导出。

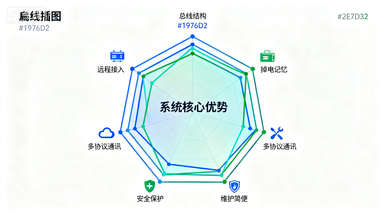

三、系统核心特性
- 总线结构：积木式组建，多测控器共用一根电缆，测控点可灵活扩展
- 液晶显示：实时显示时间、温湿度数据、状态信息及设定值
- 掉电记忆：内置后备电池，系统参数与数据具备断电保护能力
- 多协议通讯：支持RS232/485、电力载波等多种有线通讯方式
- 安全保护：过热保护装置+抗雷击模块，确保系统安全运行
- 维护简便：模块化设计，扩容性强，维护与组网方便快捷
- 远程接入：可接入控制中心计算机网络，实现远程集中管理

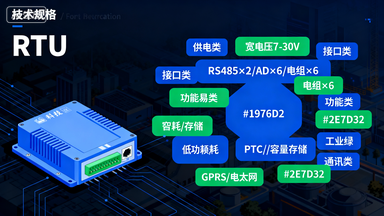

四、远程测控终端技术特点
远程测控终端（RTU）作为现场核心设备，具备以下技术优势：
- 宽电压供电：7V-30V宽范围输入，适应复杂供电环境
- 多接口配置：支持RS232、双路RS485，6路12位AD模拟量输入（0-30V/4-20mA），6路继电器输出，4路光耦IO控制
- 大容量存储：内置1Mbit-64Mbit SPI-Flash，支持长时间本地数据存储
- 精准计时：内置RTC实时时钟，掉电自动计时，支持定时唤醒
- 低功耗设计：高效电源管理，适用于功耗严格场景，延长续航时间
- 协议兼容：支持标准Modbus协议（ASCII/RTU/TCP）及自定义协议，从机模式支持主动回传
- 多元传输：支持GPRS/4G移动网络与以太网双模通讯
- GPRS模式：断线自动重连，支持6个服务器并发，固定IP/域名解析/APN专网寻址，支持短信配置与电话唤醒
- 以太网模式：10/100Mbps自适应，支持TCP/UDP/PPP/ICMP/DNS/FTP等协议，支持网络唤醒与远程固件升级

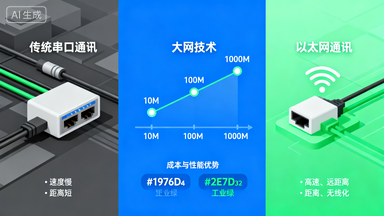

五、以太网通讯技术应用
以太网作为最广泛的局域网技术，在系统中发挥关键作用：
- 技术成熟：从10Mbps同轴电缆发展到100Mbps/1000Mbps双绞线/光纤技术，交换技术不断创新，已成为局域网络绝对主流
- 应用广泛：覆盖办公室自动化、证券、校园网、工业控制系统等领域，与综合布线系统完美兼容
- 成本优势：产品产业化程度高，市场竞争充分，工程造价低廉（智能小区每户增加成本约600-800元）
- 性能稳定：技术完全成熟，无技术风险，实时性强，性能稳定可靠
在监测系统中，以太网模块实现高速数据接入，适合大数据量传输，节点数理论上无限制，协议可深度定制，支持本地与远程参数配置及固件升级。

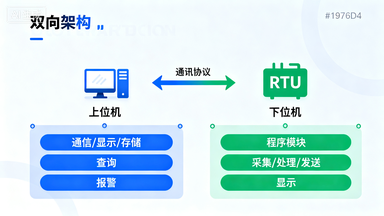

六、软件系统设计架构
系统软件采用分布式主从机体系结构，分为上位机监控软件与下位机嵌入式程序：
- 上位机：负责远程监控、数据分析、历史存储、异常报警与系统配置
- 下位机：负责实时数据采集、处理、显示与上传
两者通过串口或网络通讯，形成完整的测控闭环。
七、上位机监控软件功能
上位机软件采用模块化设计，核心功能包括：
- 串行通信：配置通讯参数，建立与下位机的稳定连接

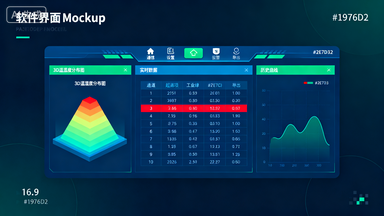

- 三维可视化：提供3D立体图、曲线走势图、数据表格三种展示方式，直观呈现环境状态
- 数据存储：实时数据（含最大/最小/平均值）按用户设定间隔存入数据库，支持导出为文本文件
- 智能查询：支持按时间、通道、数值范围等条件查询实时与历史数据，生成走势曲线
- 报表打印：按需打印实时数据报表与历史数据报表
- 异常报警：温湿度超限时触发声光报警，支持阈值灵活设定
- 系统设置：用户可配置测量间隔、报警上下限、存盘间隔、登录权限等参数
软件包含主程序、接收中断、显示子程序、数据转存四大核心模块，确保系统稳定运行。
八、下位机程序设计逻辑
下位机软件采用实时监控与任务分解机制：
- 监控模块：统筹报警处理、控制决策、信息显示、命令处理、参数设置与信息输出
- 核心模块：包括主程序、数据采集子程序、数据处理子程序、数据发送子程序、显示子程序
工作流程：主程序循环调用各子程序，采集模块定时读取传感器数据，处理模块进行滤波与校准，发送模块按协议打包上传，显示模块驱动液晶屏实时呈现。当接收到上位机命令时，中断机制确保快速响应。
九、系统应用价值与总结
远程温湿度监测系统成功解决了远距离通讯关键技术难题，系统分析了传感器特性，归纳了点、线、面、立体四种测量结构。控制策略采用Smith-模糊复合控制算法，对比多种通讯方式后实现了串口与网卡的双重配置，形成完整的软硬件解决方案。
系统不仅为工业生产提供精确的环境测控手段，也为家庭生活舒适度提升创造条件。其模块化、网络化、智能化的设计代表了当前工业测控技术的发展方向，具有广泛的推广价值与应用前景。
