1.圆形滑动条介绍

圆形滑动条与滑动条相同,可应用于温度、音量和亮度等调节功能当中,相较于按钮控件等更加快速且直观, 圆形滑动条与滑动条不同点在于其表现形状不同。

2.如何添加圆形滑动条

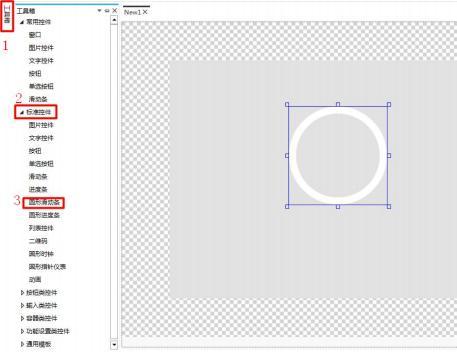

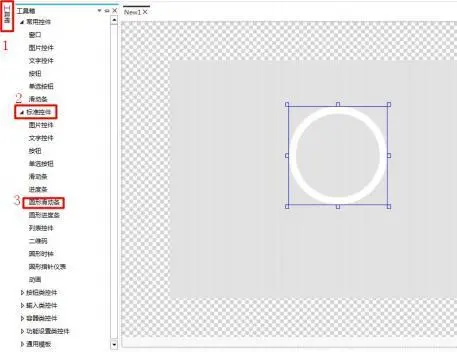

打开或新建一个工程文件,点击工具箱中的标准控件,选择圆形滑动条标在窗口中添加圆形滑动条控件, 如图 2.1 所示。

GUI Designer圆形滑动条控件使用手册插图1


图2.1 添加圆形滑动条


3.如何进行外观修改

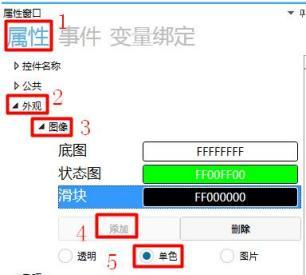

选中滑动条,点击右侧属性窗口,可进行图像修改,点击“添加”按钮添加滑块显示,底图为滑动条未拉动 时显示的图片,状态图为滑动条拉动后显示的图片,滑块显示滑动条拉动的位置,如图 3.1 所示。


GUI Designer圆形滑动条控件使用手册插图3


图3.1 图片替换
注:图像显示选择单色
仿真时,滑动条无操作时显示底图及滑块,如图 3.2 所示。

GUI Designer圆形滑动条控件使用手册插图5


图3.2 圆形滑动条无操作
拉动滑动条,如图 3.3 所示。

GUI Designer圆形滑动条控件使用手册插图7


图3.3 拉动圆形滑动条

GUI Designer圆形滑动条控件使用手册插图9


4.如何设置杂项


点击右侧属性窗口中的

GUI Designer圆形滑动条控件使用手册插图11

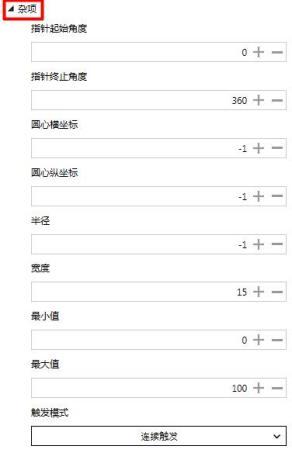

,可设置滑动条的偏移坐标、最大小值、方向和触发模式,如图 4.1 所示。

GUI Designer圆形滑动条控件使用手册插图13


图4.1 设置杂项

4.1 如何设置指针偏移角度

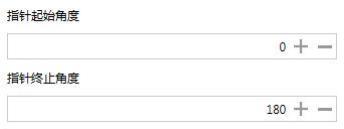

点击指针起始/终止角度下的输入框,可通过键盘或“+ ”“- ”按钮设置指针起始/终止角度,设置指针角度 即设置圆形滑动条可拉动的范围。指针起始角度默认为 0°,指针默认角度为 360°,在范围内可任意拉动, 当指针起始角度为 0°,指针终止角度为 180° ,圆形滑动条显示为 0°- 180°,滑块也只能在这个区域进行
滑动,如图 4.2 所示。

GUI Designer圆形滑动条控件使用手册插图15


图4.2 指针起始/终止角度

GUI Designer圆形滑动条控件使用手册插图17


4.2 如何设置圆心横纵坐标

点击圆心横纵坐标的输入框,可通过键盘或“+ ”“- ”按钮设置圆心横纵坐标,当圆形滑动条底图替换后, 底图圆心不在中点时需通过设置圆心横纵坐标找到圆心。圆心横纵坐标的位置与圆形滑动条的高度和宽度有
关,圆心各个位置图,如图 4.3 所示。

GUI Designer圆形滑动条控件使用手册插图19


圆心 (0,0) 位置

GUI Designer圆形滑动条控件使用手册插图21



GUI Designer圆形滑动条控件使用手册插图23


圆心默认位置

GUI Designer圆形滑动条控件使用手册插图25



GUI Designer圆形滑动条控件使用手册插图27


圆心 (100, 100) 位置

GUI Designer圆形滑动条控件使用手册插图29




圆形滑动条的宽和高为


图4.3 圆心横纵坐标

4.3 如何设置半径

点击半径下的输入框,可通过键盘或“+ ”“- ”按钮设置半径,设置半径即设置以圆形滑动条中点为圆心到 滑块之间的距离,- 1 为默认半径 (不代表任何数值意义) ,如图 4.4 所示。

GUI Designer圆形滑动条控件使用手册插图31


图4.4 设置半径

4.4 如何设置宽度

点击宽度下的输入框,可通过键盘或“+ ”“- ”按钮设置宽度,设置宽度即设置圆形滑动条显示的宽度,如 图 4.5 所示。


GUI Designer圆形滑动条控件使用手册插图33


图4.5 宽度设置

4.5 如何设置最大/小值

点击最大/小值下的输入框,可通过键盘或“+ ”、“- ”按钮设置滑动条的最大/小值,最大值默认为 100 ,最 小值默认为 0。
设置最大/小值即设置滑动条代表的数据的最大最小值。
如设置最小值为 15 ,最大值为 36 ,则代表滑动条起始值为 15 ,滑动条的终止值为 36 ,如图 4.6 所示。

GUI Designer圆形滑动条控件使用手册插图35


图4.6 设置最大/小值
注:需对滑动条进行变量绑定,绑定一个最小值为 15 最大值为 16 的整型自定义变量

4.6 如何设置触发模式

点击触发模式下的按钮弹出下拉框,有连续触发和释放时触发模式,选择连续触发则在拉动滑动条时一直触 发,释放时触发模式为拉动滑动条在拉动后释放那瞬间进行触发,如图 4.7 所示。

GUI Designer圆形滑动条控件使用手册插图37


图4.7 设置触发模式






5.应用案例


5.1 事件列表

事件列表,如下表说明:

控件初始化
“圆形滑动条”初始化时触发事件
控件销毁
“圆形滑动条”销毁时触发事件
值发生变化
“圆形滑动条”进行滑动操作时触发


5.2 如何通过圆形滑动条发送自定义协议指令

1 、如何添加事件
选中圆形滑动条,点击右侧属性窗口中的事件,可进行添加事件,如图 5.1 所示。

GUI Designer圆形滑动条控件使用手册插图39


图5.1 添加事件
2 、如何设置处理方法

自定义协议是用户可在项目中使用其他的协议,如 modbus 协议。

点击处理方法右下方

GUI Designer圆形滑动条控件使用手册插图41

,弹出处理方法窗口,选择命令发送→选择【自定义协议】发送串口命令→设置命
令,如图 5.2 所示。

GUI Designer圆形滑动条控件使用手册插图43


图5.2 【自定义协议】发送串口命令

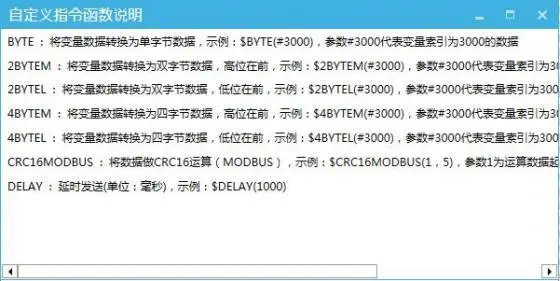

注:点击【自定义协议】发送串口命令的输入框时会弹出自定义指令函数说明窗口,如图 5.3 所示。

GUI Designer圆形滑动条控件使用手册插图45


图5.3 自定义指令函数说明窗口
3 、如何变量绑定
选中滑动条,点击右侧属性窗口中的变量绑定→点击添加→被绑定的控件属性“当前值”→数据源绑定“Var0” →转换模式“双向”→转换方法“默认”,操作如图 5.4 所示。


GUI Designer圆形滑动条控件使用手册插图47


图5.4 变量绑定
注:Var0 变量为

GUI Designer圆形滑动条控件使用手册插图49


4 、如何查看圆形滑动条发送的标准协议指令
当发送自定义协议指令为“AB CD $BYTE(#3005) $CRC16MODBUS( 1,3) $DELAY(1000) ”时,点击仿真运行按钮

GUI Designer圆形滑动条控件使用手册插图51

,在仿真界面中滑动圆形滑动条,查看发送的指令,如图 5.5 所示。

GUI Designer圆形滑动条控件使用手册插图53


图5.5 发送【自定义协议】指令


5.2 如何通过自定义解析设置圆形滑动条

1 、如何添加自定义解析
点击项目弹出项目窗口,点击协议设置→协议类型设置为“自定义协议”→点击自定义协议解析设置→弹出 解析设置窗口→点击添加弹出自定义解析设置窗口,根据需求和要求进行设置可添加一个自定义协议解析, 如图 5.6 所示。

GUI Designer圆形滑动条控件使用手册插图55


图5.6 添加自定义协议解析
2 、如何设置自定解析
帧头设置为“AB CD 00 01”→勾选检验帧尾→帧尾“00 01”→帧总长度“7”→关联变量索引为“3005”→ 数据起始偏移字节“5”→数据长度 (字节) 为“1”→数据格式为“1 字节”→数据类型为“连续量”→点 击“确认” ,如图 5.7 所示。


GUI Designer圆形滑动条控件使用手册插图57


图5.7 设置自定义解析
3 、仿真调试

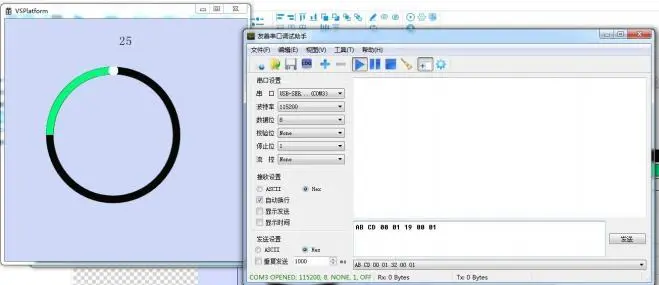

具体仿真调试操作及方法详看《仿真调试使用手册》,如图 5.8 所示,通过串口调试工具软件 发送指令“AB CD 00 01 19 00 01” ,圆形滑动条拉动到 25 的位置

GUI Designer圆形滑动条控件使用手册插图59


图5.8 仿真调试
