1.二维码控件介绍
二维码是一种能储存信息的特定格式图片,二维码控件可直接将某一个字符串 (包括连接,账号,密码等) 生成一个可用于扫描的二维码,便于对方扫描获取信息。
2.如何添加二维码控件

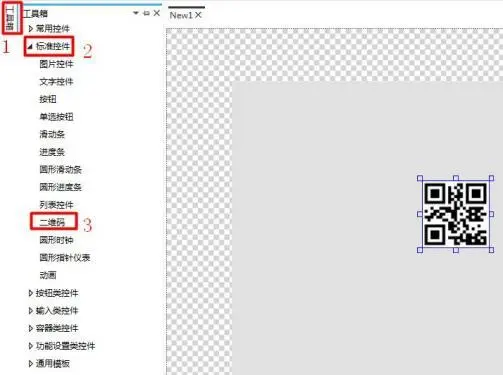

打开或新建一个工程文件,点击工具箱中的标准控件,选择二维码图标在窗口中添加二维码控件,如图 2.1 所示。
二维码是一种能储存信息的特定格式图片,二维码控件可直接将某一个字符串 (包括连接,账号,密码等) 生成一个可用于扫描的二维码,便于对方扫描获取信息。
2.如何添加二维码控件
打开或新建一个工程文件,点击工具箱中的标准控件,选择二维码图标在窗口中添加二维码控件,如图 2.1 所示。
![GUI Designer二维码控件使用手册插图1 GUI Designer二维码控件使用手册插图1](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图2.1 添加二维码控件
3.如何设置杂项
选中二维码控件,点击右侧属性窗口中的杂项,在二维码值下的输入框中输入字符串可直接设置二维码中存 储的信息,通过扫描该二维码可直接获得该二维码控件中储存的二维码值“abcdABCD”,如图 3.1 所示。
![GUI Designer二维码控件使用手册插图3 GUI Designer二维码控件使用手册插图3](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图3.1 设置杂项
4.如何使用二维码控件显示多个二维码值
1、如何添加控件
点击工具箱中的标准控件,点击二维码和单选按钮图标添加一个二维码控件和一个单选按钮,如图 4.1 所示。
![GUI Designer二维码控件使用手册插图5 GUI Designer二维码控件使用手册插图5](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图4.1 添加控件
2、如何设置二维码控件变量绑定
选中二维码控件,点击右侧属性窗口中的变量绑定→点击添加→被绑定的控件属性为“二维码值”→数据源 绑定“Var0”→转换模式为“单向”→转换方法为“默认”,如图 4.2 所示。
![GUI Designer二维码控件使用手册插图7 GUI Designer二维码控件使用手册插图7](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图4.2 二维码控件变量绑定
注:Var0 变量为
![GUI Designer二维码控件使用手册插图9 GUI Designer二维码控件使用手册插图9](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
3、如何设置单选按钮事件

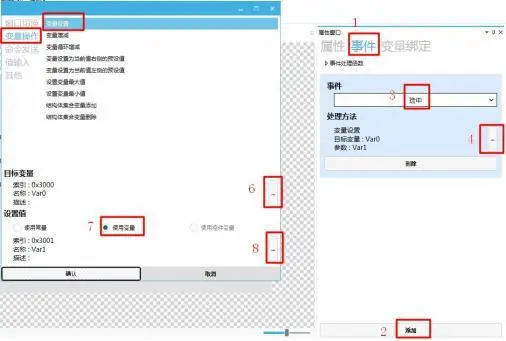

选中单选按钮,点击右侧属性窗口中的事件→事件设置为“选中”→点击处理方法下的“… ”弹出处理方法 窗口→选择变量操作中的“变量设置”→ 目标变量绑定“Var0”→设置值选择“使用变量”→设置变量绑定 “Var1”,如图 4.3 所示。
![GUI Designer二维码控件使用手册插图11 GUI Designer二维码控件使用手册插图11](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图4.3 事件设置
注:Var1 变量为
![GUI Designer二维码控件使用手册插图13 GUI Designer二维码控件使用手册插图13](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
4、仿真演示
点击仿真运行按钮,弹出仿真运行窗口,扫描二维码,显示二维码存储值为“abcd0102” ,如图 4.4 所示。
![GUI Designer二维码控件使用手册插图15 GUI Designer二维码控件使用手册插图15](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图4.4 二维码显示“abcd0102”
选中单选按钮,切换二维码显示,扫描二维码,显示二维码存储值为“123456”,如图 4.5 所示。
![GUI Designer二维码控件使用手册插图17 GUI Designer二维码控件使用手册插图17](https://www.modbus.cn/wp-content/themes/module/themer/assets/images/lazy.png)
图4.5 二维码显示“123456”
