1.圆形指针仪表介绍

圆形指针仪表常应用于有表盘显示的情况当中,如温度计表盘的显示,就需要应用到圆形指针仪表控件。


2.如何添加圆形指针仪表

打开或新建工程,点击工具箱中的标准控件,点击圆形指针仪表标,添加控件如图 2.1 所示。

GUI Designer圆形指针仪表使用手册插图1


图2.1 添加控件


3.如何图片替换

选中圆形指针仪表,点击右侧属性窗口,可进行图像修改,背景为圆形指针仪表的底图,指针为圆形指针仪 表的指针,如图 3.1 所示。

GUI Designer圆形指针仪表使用手册插图3


图3.1 图像替换
仿真时,圆形指针仪表显示为所替换的图片,如图 3.2 所示。


GUI Designer圆形指针仪表使用手册插图5


图3.2 仿真演示


4.如何设置杂项


点击右侧属性窗口中的

GUI Designer圆形指针仪表使用手册插图7

,可设置圆形指针仪表的指针偏移角度和圆心横纵坐标,如图 4.1 所示。

GUI Designer圆形指针仪表使用手册插图9


图4.1 杂项设置


4.1 如何设置指针偏移角度

点击指针起始/终止角度下的输入框,可通过键盘或“+ ”“- ”按钮设置指针起始/终止角度,设置指针角度 即设置圆形指针仪表可拉动的范围。指针起始角度默认为 0°,指针默认角度为 180°,在范围内可任意拉动,


当指针起始角度为-50° ,指针终止角度为 250° ,圆形指针仪表显示为-50°-250°,指针也只能在这个区域 进行滑动,如图 4.2 所示。

GUI Designer圆形指针仪表使用手册插图11


图4.2 指针起始/终止角度

4.2 如何设置圆心横纵坐标

点击圆心横纵坐标的输入框,可通过键盘或“+ ”“- ”按钮设置圆心横纵坐标,当圆形指针仪表底图替换 后,底图圆心不在中点时需通过设置圆心横纵坐标找到圆心。圆心横纵坐标的位置与圆形滑动条的高度和宽 度有关,如图 4.3 所示。

GUI Designer圆形指针仪表使用手册插图13


图4.3 圆心横纵坐标

5.如何通过圆形指针仪表设置压力表盘

通过表盘显示当前的压力,可通过“+ ”“- ”按钮对压力进行调整,具体操作步骤如下
1 、如何添加控件
打开或新建工程,点击工具箱中的标准控件,点击按钮和圆形指针仪表图标,添加一个圆形指针仪表和两个 按钮控件,如图所示 5.1 所示。


GUI Designer圆形指针仪表使用手册插图15


图5.1 添加控件
2 、如何进行图片替换
选中圆形指针仪表和按钮控件,对控件进行图片替换,并对控件进行位置和大小调整,具体操作步骤同上, 如图 5.2 所示。

GUI Designer圆形指针仪表使用手册插图17


图5.2 图片替换
3 、如何设置杂项
选中圆形指针仪表,对圆形指针仪表杂项进行设置,指针起始角度为-50°,指针终止角度为 250°,如图 5.3 所示。


GUI Designer圆形指针仪表使用手册插图19


图5.3 杂项设置
4 、如何设置圆形指针仪表变量绑定

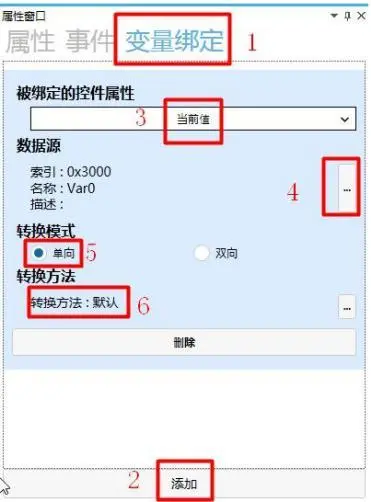

选中圆形指针仪表,点击右侧属性窗口中变量绑定→点击添加→被绑定的控件属性为“当前值”→数据源绑 定“Var0”→转换模式为“单向”→转换方法为“默认”,如图 5.4 所示。

GUI Designer圆形指针仪表使用手册插图21


图5.4 变量绑定
注:Var0 变量为

GUI Designer圆形指针仪表使用手册插图23




5 、如何设置按钮控件事件
选中“+ ”按钮,点击右侧属性窗口中的事件→点击添加 (添加两个事件) →事件设置为点击和长按→处理方 法均选择“变量操作”中的变量循环增减→ 目标变量绑定“Var0”→步进值输入 1 ,如图 5.5 所示。

GUI Designer圆形指针仪表使用手册插图25


图5.5 “+ ”按钮事件设置
选中“- ”按钮,点击右侧属性窗口中的事件→点击添加 (添加两个事件) →事件设置为点击和长按→处理方 法均选择“变量操作”中的变量循环增减→ 目标变量绑定“Var0”→步进值输入- 1 ,如图 5.6 所示。

GUI Designer圆形指针仪表使用手册插图27



GUI Designer圆形指针仪表使用手册插图29


图5.6 “- ”事件设置
6 、仿真演示

,弹出仿真运行按钮。
点击仿真运行按钮

GUI Designer圆形指针仪表使用手册插图31


图5.7 仿真演示
通过“+ ”“- ”按钮可设置压力表盘的设置,如图 5.7 所示。
