引言：精准农业时代的"环境哨兵"
在数字化农业转型浪潮中，气象环境监测系统已成为现代农业基础设施的核心组成部分。该系统通过物联网技术将农田微观环境与宏观气象数据无缝衔接，构建起覆盖"天-地-空"的多维感知网络。相较于传统人工观测，自动化监测系统实现了从小时级到秒级的数据粒度跃升，为病虫害预警、精准灌溉、作物模型优化等智慧农业应用提供高质量数据底座。

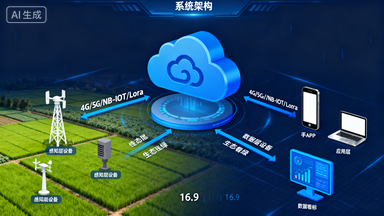

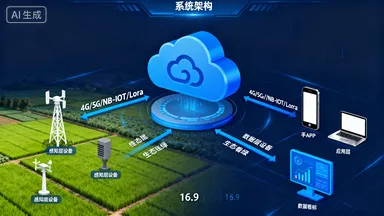

一、系统架构分层解析
1.1 三层架构设计理念
系统严格遵循物联网标准架构，分为感知层、传输层、应用层：
感知层部署于田间一线，由多功能气象站、各类传感器节点及边缘计算单元构成。气象站内置主控芯片，负责协议转换与数据预处理，支持RS485总线挂载多达32个传感器，形成分布式采集网络。
传输层采用"有线+无线"双模冗余设计。无线侧支持4G/5G全网通（7模14频）、NB-IoT窄带物联网及LoRaWAN低功耗广域网；有线侧提供标准RJ45以太网与2.4GHz WiFi接入。系统智能切换最优通讯路径，确保数据传输可靠性达99.5%以上。
应用层依托云计算平台，实现数据存储、分析与可视化。平台采用微服务架构，支持10万级设备并发接入，数据响应延迟低于100毫秒。
二、核心设备组成与技术规格
2.1 多要素气象站主机
气象站采用IP67防水等级机箱，内置工业级ARM Cortex-A7处理器，运行Linux嵌入式系统。核心功能包括：
- 数据采集频率：1Hz～0.1Hz可调，默认1分钟上传一次打包数据
- 存储容量：内置8GB eMMC，支持离线存储30天数据
- 扩展接口：4路RS485、2路4-20mA输入、1路Modbus TCP
- 工作温宽：-40℃～+85℃，适应极端气候
2.2 传感器矩阵配置
系统支持模块化传感器选配，典型配置方案：
大气环境组：
- 温湿度一体传感器（瑞士Sensirion芯片）：温度精度±0.2℃@-10~50℃，湿度±2%RH
- 大气压力传感器（压阻式）：量程300-1100hPa，分辨率0.1hPa
- 光照度传感器（余弦校正）：光谱范围400-700nm，量程0-200000Lux
- 紫外线传感器：测量UV-A/B波段，0-15mW/cm²
气象动力组：
- 风速传感器（超声波或机械式）：启动风速0.1m/s，抗风能力75m/s
- 风向传感器（磁电式）：16方位分辨率，无死区设计
- 雨量传感器（翻斗式）：分辨率0.2mm/斗，精度±2%
空气质量组：
- PM2.5/PM10传感器（激光散射法）：最小可测粒径0.3μm，寿命>3年
- CO₂传感器（NDIR非分散红外）：量程0-5000ppm，精度±50ppm
- 负氧离子检测仪（电容式）：量程0-50000个/cm³，分辨率1个
土壤墒情组：
- 土壤温度传感器（PT1000）：-20～80℃，精度±0.5℃
- 土壤湿度传感器（FDR频域反射）：0-100%VWC，精度±3%

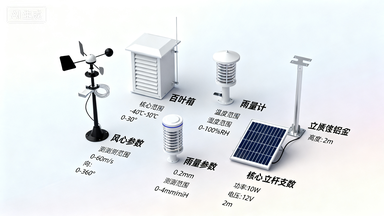

- 土壤pH值传感器：量程3-10pH，精度±0.1pH（选配） 【图片生成建议】 ：创作一张"传感器全家福"产品展示图，采用俯视45度角排列，包含风速风向仪、百叶箱、雨量计、太阳能板、立杆支架等，每个组件标注名称和核心参数，背景为透明或浅色渐变。
三、通讯技术深度解析

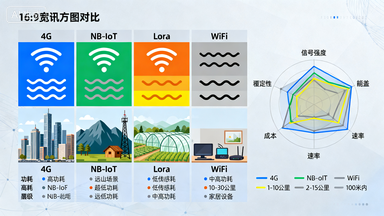

3.1 多模自适应通讯策略
系统内置智能路由算法，优先选择低功耗模式：
- 4G Cat.1模式：日常数据传输，功耗<100mA
- NB-IoT模式：地下室、山区等弱信号场景，穿透能力强
- LoRa模式：自建局域网，单网关覆盖5-10公里农田
- 以太网模式：设施农业大棚内，稳定可靠
3.2 数据加密与安全机制
- 传输层采用TLS 1.3加密协议，防止数据劫持
- 设备接入需通过双向证书认证
- 支持VPN专网接入，满足涉密单位需求
四、云平台功能矩阵
4.1 数据可视化引擎
平台提供三种数据呈现方式：
- 实时监控：3秒级刷新曲线，支持多设备同屏对比
- 历史回溯：1分钟粒度数据查询，可缩放时间轴
- 报表中心：自动生成日报、周报、月报，支持PDF/Excel导出
4.2 智能报警体系
支持五级预警机制：
- 阈值触发：单参数超限报警（如温度>35℃）
- 组合条件：多参数逻辑判断（如湿度>80%且温度<15℃）
- 趋势预警：变化率异常（如1小时内气压下降>5hPa）
- 设备离线：心跳包丢失超过15分钟
- 人工巡视：自定义定时提醒
报警推送渠道：APP弹窗、微信公众号、短信、语音电话、Webhook接口对接企业微信/钉钉。
4.3 组态化配置
用户可自定义：
- 设备命名规则：支持批量导入设备名称
- 量程映射：4-20mA对应物理量的非线性转换
- 公式计算：如露点温度、饱和水汽压等衍生指标
- 场景模式：一键切换"育苗期"、"开花期"、"采收期"等参数阈值方案

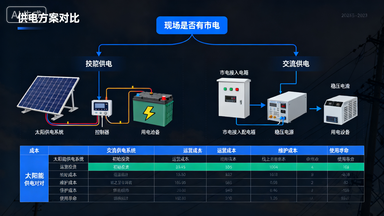

五、供电系统方案选型指南
5.1 交流供电方案
适用场景：设施农业大棚、园区管理站、有市电接入的农田
配置清单：
- AC220V转DC12V稳压电源（5A/10A可选）
- 电源防雷器（标称放电电流20kA）
- 1.5mm²铠装电缆，地埋深度≥0.7米
- 配电箱IP65防护等级
优势：成本低、维护简单、无续航焦虑
劣势：布线工程量大、雷击风险、电网波动影响
5.2 太阳能供电方案
配置参数：
- 太阳能板：单晶硅50W/18V，转换效率>18%，寿命>20年
- 蓄电池：磷酸铁锂12V/40AH，循环寿命>2000次，工作温度-20~60℃
- 控制器：MPPT类型，充电效率>95%，带电池BMS管理
- 续航设计：连续阴雨天可工作7天（按每日耗电20Wh计算）
安装规范：
- 太阳能板倾角=当地纬度+15°（冬季优化）
- 朝向正南方向，无遮挡物
- 立杆安装高度>3米，防止遮光
六、安装部署实施指南
6.1 选址原则
- 开阔性：风速风向传感器周围10米内无建筑物遮挡
- 代表性：监测区域典型地块，避免局部小气候干扰
- 安全性：远离高压线、易积水区域，防盗措施到位
- 通讯测试：安装前需现场测试信号强度（RSRP>-105dBm）

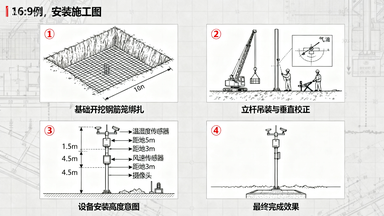

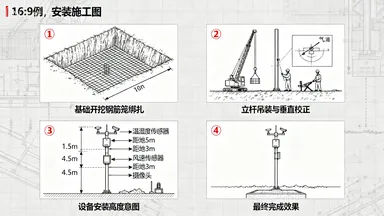

6.2 立杆安装规范
标准立杆（2.5米/3.5米可选）：
- 基础开挖40×40×50cm混凝土基础
- 预埋M16地脚螺栓，水平度偏差<2°
- 立杆垂直度校正后灌浆固定
- 传感器安装顺序（自下而上）：土壤传感器→百叶箱→雨量计→太阳能板→风速风向仪
简易三脚架：
- 适用于临时监测、科研实验
- 快速部署时间<30分钟
- 需配重30kg以上或地钉固定
6.3 LED显示屏部署
技术规格：
- 点阵尺寸：P10（10mm间距），半户外/全户外型
- 功耗：平均100W/m²，峰值300W/m²
- 视角：水平>120°，垂直>60°
- 亮度：>5000cd/m²，自动光感调节
显示内容编排：
第一行：监测点名称（滚动显示）
第二行：温度 25.6℃ | 湿度 68%
第三行：PM2.5 35μg/m³ | 负氧离子 1800个/cm³
第四行：更新时间 12-16 14:30
七、数据管理与分析策略
7.1 数据质量控制
系统内置三级数据清洗机制：
- 物理边界过滤：剔除超量程的异常值
- 连续性检验：时间序列突变检测（如1分钟内温度变化>5℃）
- 多源交叉验证：如用大气湿度与土壤湿度相关性辅助判断
数据有效率目标：>98%（按年统计）
7.2 典型农业应用模型
病虫害预警模型：
- 黄瓜霜霉病：温度15-22℃ + 湿度>85% + 叶面湿润>6小时
- 蚜虫爆发：温度20-28℃ + 湿度<60% + 风速<3m/s
灌溉决策模型：
- 土壤湿度下限阈值：田间持水量的60%
- 蒸散量计算：Penman-Monteith公式，需输入温湿度、风速、辐射数据
霜冻预警模型：
- 预警条件：气温<2℃ + 风速<2m/s + 晴空辐射（云量<20%）
- 提前量：2-4小时 。
八、运维管理与维护规范

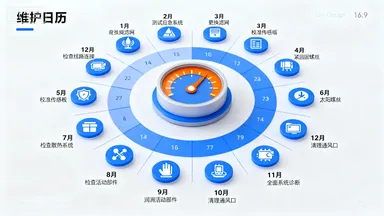

8.1 日常巡检清单
| 周期 | 检查项目 | 标准 | 工具 |
|---|---|---|---|
| 每日 | 平台数据在线状态 | 100%在线 | 手机APP |
| 每周 | 太阳能板清洁度 | 表面无灰尘、鸟粪 | 软布、清洁剂 |
| 每月 | 雨量计翻斗清洁 | 无杂物堵塞 | 螺丝刀、清水 |
| 每季 | 传感器精度验证 | 误差<标称值2倍 | 标准器 |
| 每年 | 蓄电池容量测试 | 容量>标称80% | 内阻测试仪 |
8.2 常见故障排查
现象：温度数据恒定为0℃
- 可能原因：传感器接线松动、RS485地址冲突
- 排查步骤：检查A/B线电压（正常2-3V）、重新扫描设备地址
现象：设备频繁离线
- 可能原因：SIM卡欠费、天线接触不良、电源电压低
- 排查步骤：检查信号强度、测量电池电压（>11.5V）、更换天线位置
现象：雨量数据异常偏大
- 可能原因：昆虫进入翻斗、支架振动干扰
- 解决措施：加装防虫网、加固立杆基础

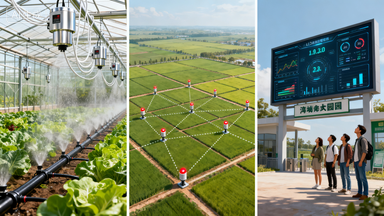

九、典型应用场景案例
9.1 设施农业大棚监控
项目背景：100亩连栋温室种植番茄
配置方案：
- 每20亩部署1套标准气象站
- 增加CO₂传感器（促进光合作用）
- 土壤墒情传感器5点布设（四角+中心）
- 采用AC220V供电+UPS备用
应用成效：
- 病害发生率下降40%（精准预警）
- 节水30%（按需灌溉）
- 增产15%（环境优化）
9.2 大田作物监测网络
项目背景：5000亩小麦种植基地
配置方案：
- 网格化部署，每200亩1个监测点
- 太阳能供电系统
- NB-IoT通讯（低功耗广覆盖）
- 重点监测雨量、土壤湿度、风速
应用成效：
- 灌溉时机精准度提升50%
- 倒伏风险提前48小时预警
- 气象数据支撑农业保险理赔
9.3 现代农业产业园
项目背景：集种植、观光、科研于一体的综合园区
配置方案：
- 主入口设置LED大屏（3m×2m），实时公示环境数据
- 科研区配置高精度传感器（温度±0.1℃）
- 联动通风、湿帘、补光等设备，实现自动化控制
十、发展趋势与技术展望
10.1 技术演进方向
融合感知：集成多光谱成像、激光雷达（LiDAR）的三维环境监测，实现作物长势与环境的同步监测。
边缘智能：在气象站端部署轻量化AI模型，实现病虫害的边缘识别，减少云端依赖。
数字孪生：构建农田三维数字模型，实时映射物理环境，支持虚拟仿真实验。
区块链存证：气象数据上链存证，确保数据不可篡改，服务农产品溯源与碳交易。
10.2 标准与规范
- 遵循《农业气象观测规范（QX/T 45-2007）》
- 符合《物联网气象数据采集器技术要求（GB/T 33703-2017）》
- 支持农业物联网标识体系（Ecode）
结语：构建可持续的农业数据生态
农业气象环境监测系统已从单一的数据采集工具，进化为农业生产管理的"神经末梢"。其价值不仅在于实时数据，更在于通过长期积累形成的气候资源数据库，支撑农业区划、品种选育、灾害评估等宏观决策。未来，随着设备成本持续下降与AI分析能力增强，每块农田都将拥有自己的"环境身份证"，真正实现"因天制宜、因土施肥"的精准农业愿景。
部署建议：新建项目建议采用"太阳能+4G"标准配置，存量设施优先改造升级，数据平台应选择开放API接口，便于与ERP、溯源系统对接，最大化数据资产价值。
