IoTClient是一个物联网设备通讯协议实现客户端,将包括主流PLC通信读取、ModBus协议、Bacnet协议等常用工业通讯协议。本组件基于.NET Standard 2.0,可用于.Net的跨平台开发,如Windows、Linux甚至可运行于树莓派上。

使用说明

引用组件

Nuget安装

Install-Package IoTClient

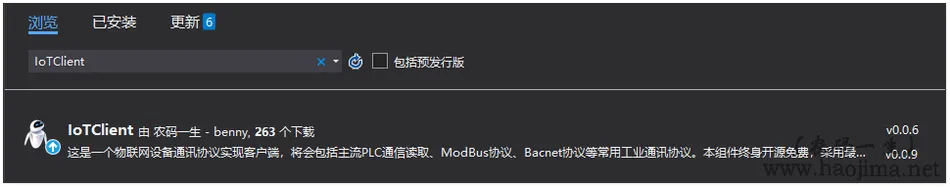

或图形化安装

IoTClient:基于C#开发的物联网设备通讯协议客户端插图1

ModBusTcp读写操作

//1、实例化客户端 - 输入正确的IP和端口
ModBusTcpClient client = new ModBusTcpClient("127.0.0.1", 502);

//2、写操作 - 参数依次是:地址 、值 、站号 、功能码
client.Write("4", (short)33, 2, 16);

//2.1、【注意】写入数据的时候需要明确数据类型
client.Write("0", (short)33, 2, 16);    //写入short类型数值
client.Write("4", (ushort)33, 2, 16);   //写入ushort类型数值
client.Write("8", (int)33, 2, 16);      //写入int类型数值
client.Write("12", (uint)33, 2, 16);    //写入uint类型数值
client.Write("16", (long)33, 2, 16);    //写入long类型数值
client.Write("20", (ulong)33, 2, 16);   //写入ulong类型数值
client.Write("24", (float)33, 2, 16);   //写入float类型数值
client.Write("28", (double)33, 2, 16);  //写入double类型数值
client.Write("32", true, 2, 5);         //写入线圈类型值
client.Write("100", "orderCode", stationNumber);  //写入字符串

//3、读操作 - 参数依次是:地址 、站号 、功能码
var value = client.ReadInt16("4", 2, 3).Value;

//3.1、其他类型数据读取
client.ReadInt16("0", stationNumber, 3);    //short类型数据读取
client.ReadUInt16("4", stationNumber, 3);   //ushort类型数据读取
client.ReadInt32("8", stationNumber, 3);    //int类型数据读取
client.ReadUInt32("12", stationNumber, 3);  //uint类型数据读取
client.ReadInt64("16", stationNumber, 3);   //long类型数据读取
client.ReadUInt64("20", stationNumber, 3);  //ulong类型数据读取
client.ReadFloat("24", stationNumber, 3);   //float类型数据读取
client.ReadDouble("28", stationNumber, 3);  //double类型数据读取
client.ReadCoil("32", stationNumber, 1);    //线圈类型数据读取
client.ReadDiscrete("32", stationNumber, 2);//离散类型数据读取
client.ReadString("100", stationNumber,10); //读取字符串

//4、如果没有主动Open,则会每次读写操作的时候自动打开自动和关闭连接,这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("4", 2, 3);
//5.1 读取是否成功(true或false)
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value3 = result.Value;

//6、批量读取
var list = new List<ModBusInput>();
list.Add(new ModBusInput()
{
    Address = "2",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 3,
    StationNumber = 1
});
list.Add(new ModBusInput()
{
    Address = "2",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 4,
    StationNumber = 1
});
list.Add(new ModBusInput()
{
    Address = "199",
    DataType = DataTypeEnum.Int16,
    FunctionCode = 3,
    StationNumber = 1
});
var result = client.BatchRead(list);

//7、构造函数其他参数
//IP、端口、超时时间、大小端设置
ModBusTcpClient client = new ModBusTcpClient("127.0.0.1", 502, 1500, EndianFormat.ABCD);

ModBusTcp更多使用方式,请参考单元测试

ModBusRtu读写操作

//实例化客户端 - [COM端口名称,波特率,数据位,停止位,奇偶校验]
ModBusRtuClient client = new ModBusRtuClient("COM3", 9600, 8, StopBits.One, Parity.None);

//其他读写操作和ModBusTcpClient的读写操作一致

ModBusAscii读写操作

//实例化客户端 - [COM端口名称,波特率,数据位,停止位,奇偶校验]
ModbusAsciiClient client = new ModbusAsciiClient("COM3", 9600, 8, StopBits.One, Parity.None);

//其他读写操作和ModBusTcpClient的读写操作一致

ModbusRtuOverTcp读写操作

//串口透传 即:用Tcp的方式发送Rtu格式报文

//实例化客户端 - IP、端口、超时时间、大小端设置
ModbusRtuOverTcpClient client = new ModbusRtuOverTcpClient("127.0.0.1", 502, 1500, EndianFormat.ABCD);

//其他读写操作和ModBusTcpClient的读写操作一致

SiemensClient(西门子)读写操作

//1、实例化客户端 - 输入型号、IP和端口
//其他型号:SiemensVersion.S7_200、SiemensVersion.S7_300、SiemensVersion.S7_400、SiemensVersion.S7_1200、SiemensVersion.S7_1500
SiemensClient client = new SiemensClient(SiemensVersion.S7_200Smart, "127.0.0.1",102);

//2、写操作
client.Write("Q1.3", true);
client.Write("V2205", (short)11);
client.Write("V2209", 33);
client.Write("V2305", "orderCode");             //写入字符串

//3、读操作
var value1 = client.ReadBoolean("Q1.3").Value;
var value2 = client.ReadInt16("V2205").Value;
var value3 = client.ReadInt32("V2209").Value;
var value4 = client.ReadString("V2305").Value; //读取字符串

//4、如果没有主动Open,则会每次读写操作的时候自动打开自动和关闭连接,这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("V2205");
//5.1 读取是否成功(true或false)
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

注意:关于西门子的PLC地址

VB263、VW263、VD263中的B、W、D分别表示:byte型(8位)、word型(16位)、doubleword型(32位)。

在本组件传入地址的时候不需要带数据类型,直接使用对应方法读取对应类型即可,如:
VB263       - client.ReadByte("V263")
VD263       - client.ReadFloat("V263")
VD263       - client.ReadInt32("V263")
DB108.DBW4  - client.ReadUInt16("DB108.4")
DB1.DBX0.0  - client.ReadBoolean("DB1.0.0")
DB1.DBD0    - client.ReadFloat("DB1.0")
C#数据类型 智能200 1200/1500/300
少量 V1.0 DB1.DBX1.0
字节 VB1 DB1.DBB1

ushort
大众2 DB1.DBW2
int
uint
浮点数
VD4 DB1.DBD4

西门子客户最佳实践

1、什么时候不要主动Open
西门子plc一般最多允许8个长连接。所以当连接数不够用的时候或者做测试的时候就不要主动Open,这样组件会自动Open并即时Close。

2、什么时候主动Open
当长连接数量还够用,且想要提升读写性能。

3、除了主动Open连接,还可以通过批量读写,大幅提升读写性能。
//批量读取
Dictionary<string, DataTypeEnum> addresses = new Dictionary<string, DataTypeEnum>();
addresses.Add("DB4.24", DataTypeEnum.Float);
addresses.Add("DB1.434.0", DataTypeEnum.Bool);
addresses.Add("V4109", DataTypeEnum.Byte);
...
var result = client.BatchRead(addresses);

//批量写入
Dictionary<string, object> addresses = new Dictionary<string, object>();
addresses.Add("DB4.24", (float)1);
addresses.Add("DB4.0", (float)2);
addresses.Add("DB1.434.0", true);
...
var result = client.BatchWrite(addresses);

4、【注意】写入数据的时候需要明确数据类型
client.Write("DB4.12", 9);          //写入的是int类型
client.Write("DB4.12", (float)9);   //写入的是float类型

5、SiemensClient是线程安全类
由于plc长连接有限,SiemensClient被设计成线程安全类。可以把SiemensClient设置成单例,在多个线程之间使用SiemensClient的实例读写操作plc。

MitsubishiClient(三菱)读写操作

//1、实例化客户端 - 输入正确的IP和端口
MitsubishiClient client = new MitsubishiClient(MitsubishiVersion.Qna_3E, "127.0.0.1",6000);

//2、写操作
client.Write("M100", true);
client.Write("D200", (short)11);
client.Write("D210", 33);

//3、读操作
var value1 = client.ReadBoolean("M100").Value;
var value2 = client.ReadInt16("D200").Value;
var value3 = client.ReadInt32("D210").Value;

//4、如果没有主动Open,则会每次读写操作的时候自动打开自动和关闭连接,这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("D210");
//5.1 读取是否成功(true或false)
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

OmronFinsClient(欧姆龙)读写操作

//1、实例化客户端 - 输入正确的IP和端口
OmronFinsClient client = new OmronFinsClient("127.0.0.1",6000);

//2、写操作
client.Write("M100", true);
client.Write("D200", (short)11);
client.Write("D210", 33);

//3、读操作
var value1 = client.ReadBoolean("M100").Value;
var value2 = client.ReadInt16("D200").Value;
var value3 = client.ReadInt32("D210").Value;

//4、如果没有主动Open,则会每次读写操作的时候自动打开自动和关闭连接,这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("D210");
//5.1 读取是否成功(true或false)
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

AllenBradleyClient(罗克韦尔)读写操作

//1、实例化客户端 - 输入正确的IP和端口
AllenBradleyClient client = new AllenBradleyClient("127.0.0.1",44818);

//2、写操作
client.Write("A1", (short)11);

//3、读操作
var value = client.ReadInt16("A1").Value;

//4、如果没有主动Open,则会每次读写操作的时候自动打开自动和关闭连接,这样会使读写效率大大减低。所以建议手动Open和Close。
client.Open();

//5、读写操作都会返回操作结果对象Result
var result = client.ReadInt16("A1");
//5.1 读取是否成功(true或false)
var isSucceed = result.IsSucceed;
//5.2 读取失败的异常信息
var errMsg = result.Err;
//5.3 读取操作实际发送的请求报文
var requst  = result.Requst;
//5.4 读取操作服务端响应的报文
var response = result.Response;
//5.5 读取到的值
var value4 = result.Value;

基于IoTClient库的一些项目

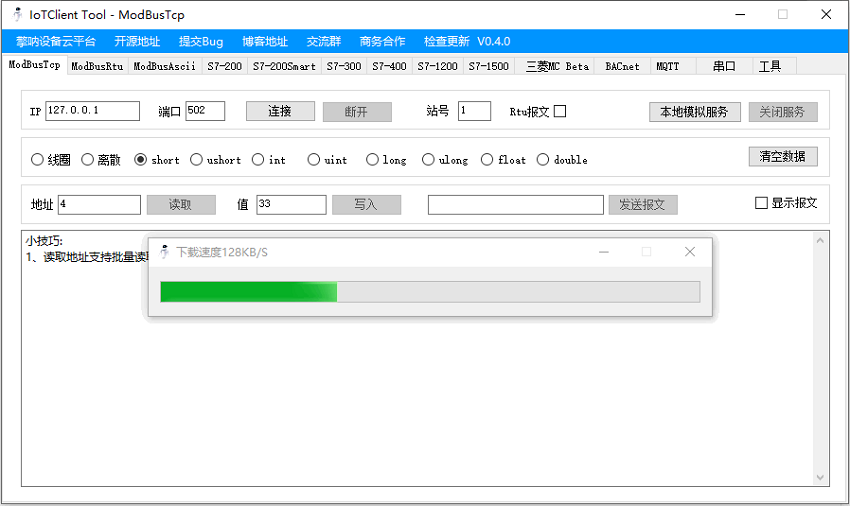

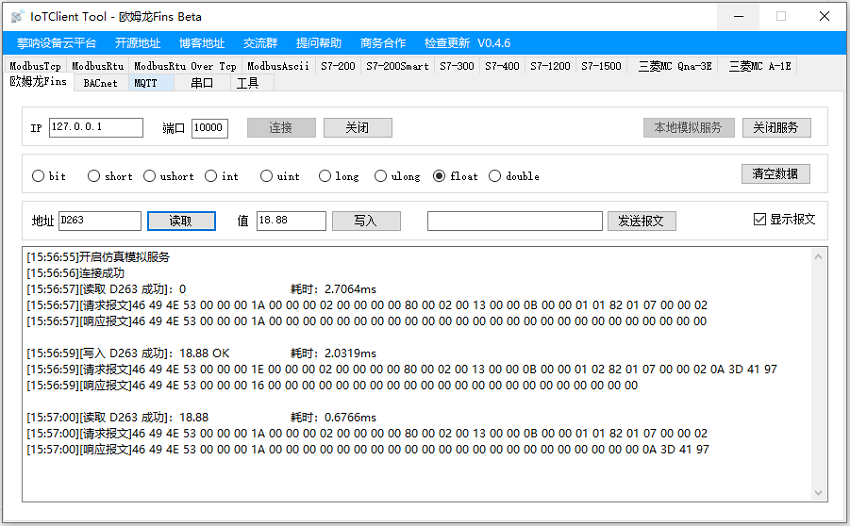

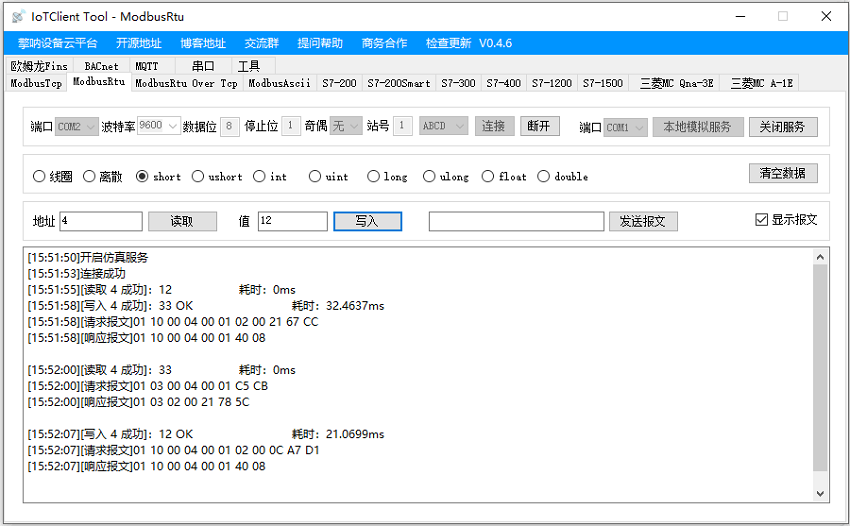

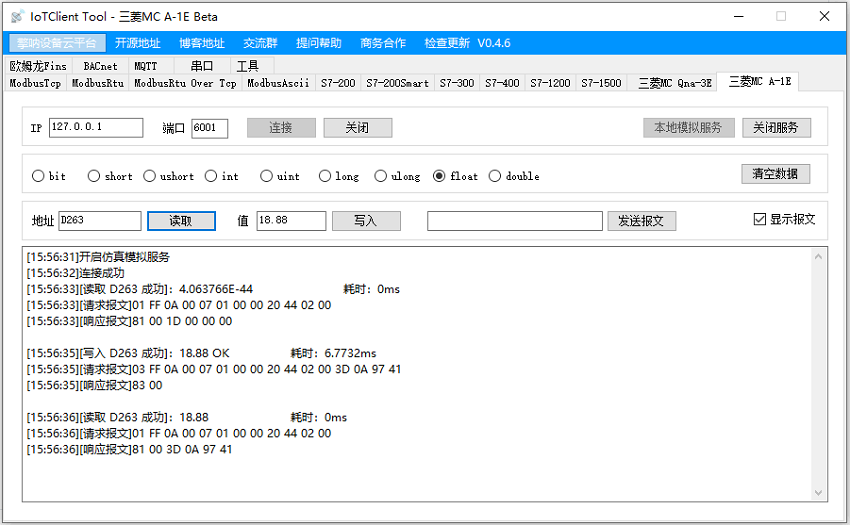

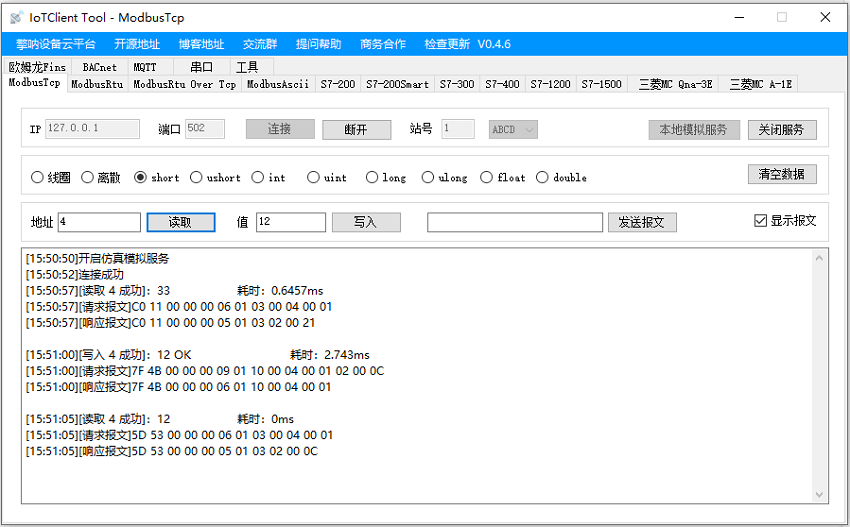

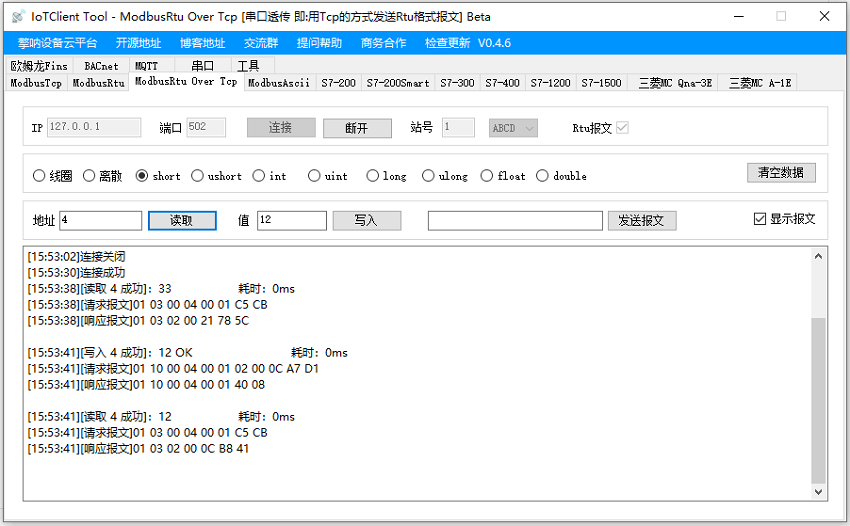

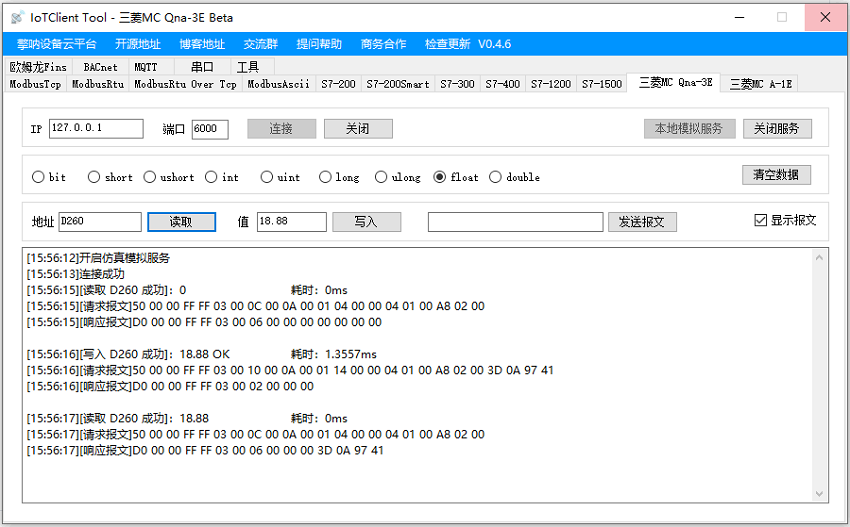

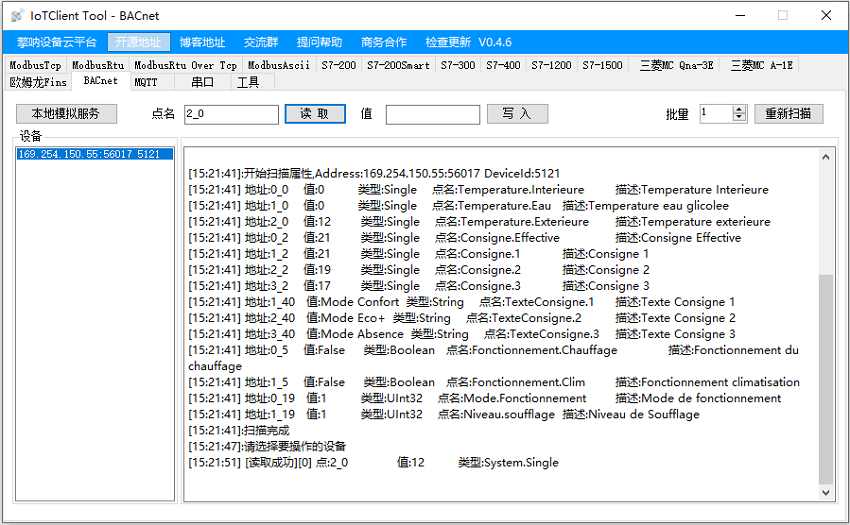

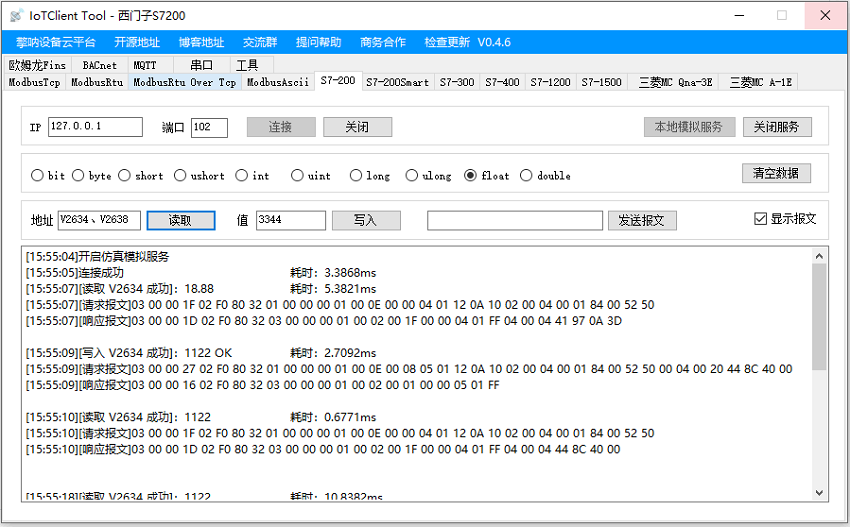

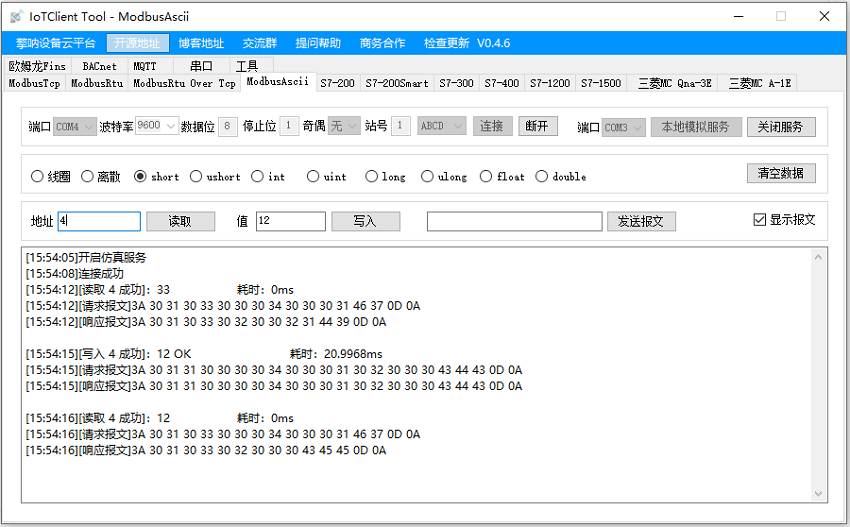

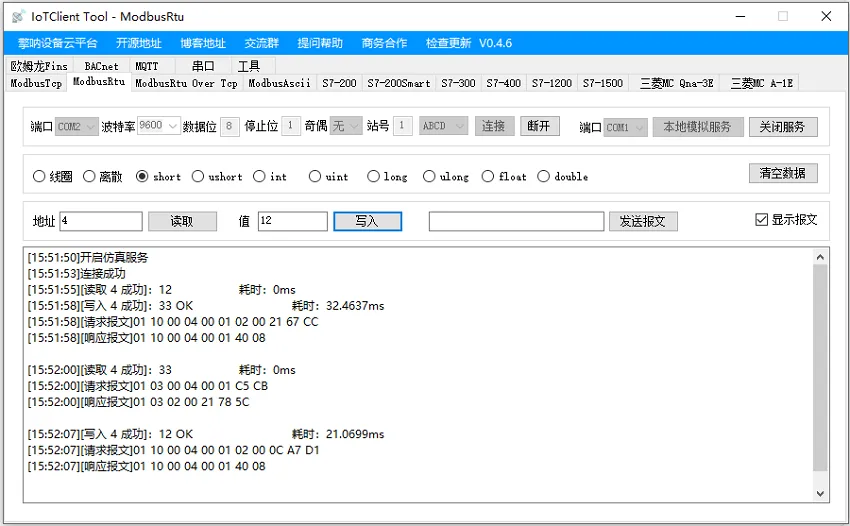

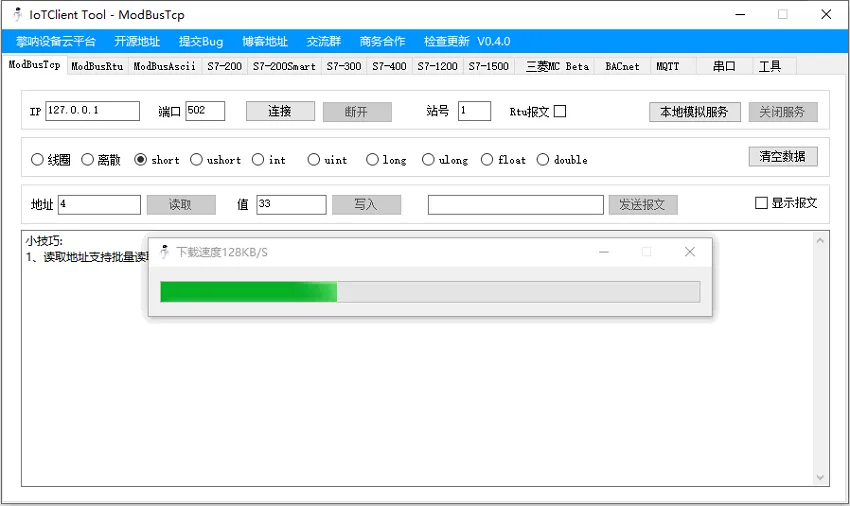

IoTClient Tool 桌面程序工具(开源)

所属个人:农码一生

IoTClient Tool桌面程序工具,地址开源

  • 1、可用于测试PLC及相关协议的通信
  • 2、可作为IoTClient库使用示例。
IoTClient:基于C#开发的物联网设备通讯协议客户端插图3
IoTClient:基于C#开发的物联网设备通讯协议客户端插图5
IoTClient:基于C#开发的物联网设备通讯协议客户端插图7
IoTClient:基于C#开发的物联网设备通讯协议客户端插图9
IoTClient:基于C#开发的物联网设备通讯协议客户端插图11
IoTClient:基于C#开发的物联网设备通讯协议客户端插图13
IoTClient:基于C#开发的物联网设备通讯协议客户端插图15
IoTClient:基于C#开发的物联网设备通讯协议客户端插图17
IoTClient:基于C#开发的物联网设备通讯协议客户端插图19
IoTClient:基于C#开发的物联网设备通讯协议客户端插图21

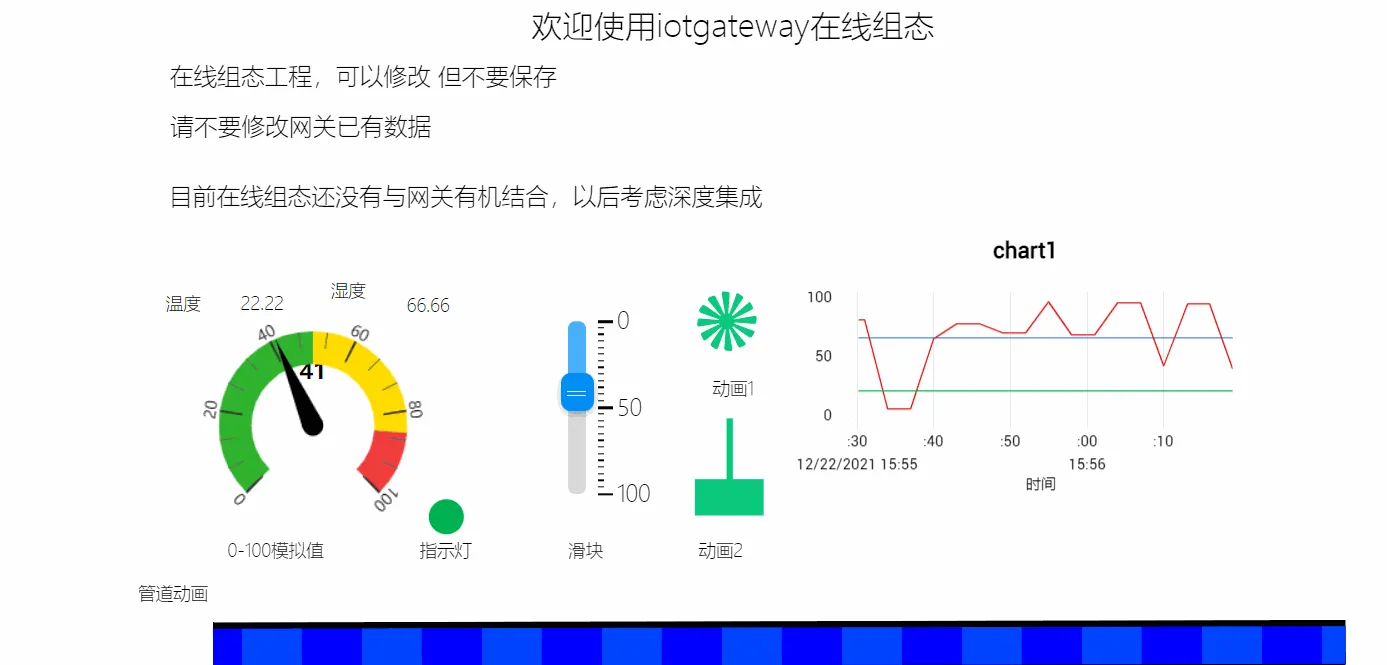

iotgateway(开源)

所属个人:iioter

物联网网关

IoTClient:基于C#开发的物联网设备通讯协议客户端插图23

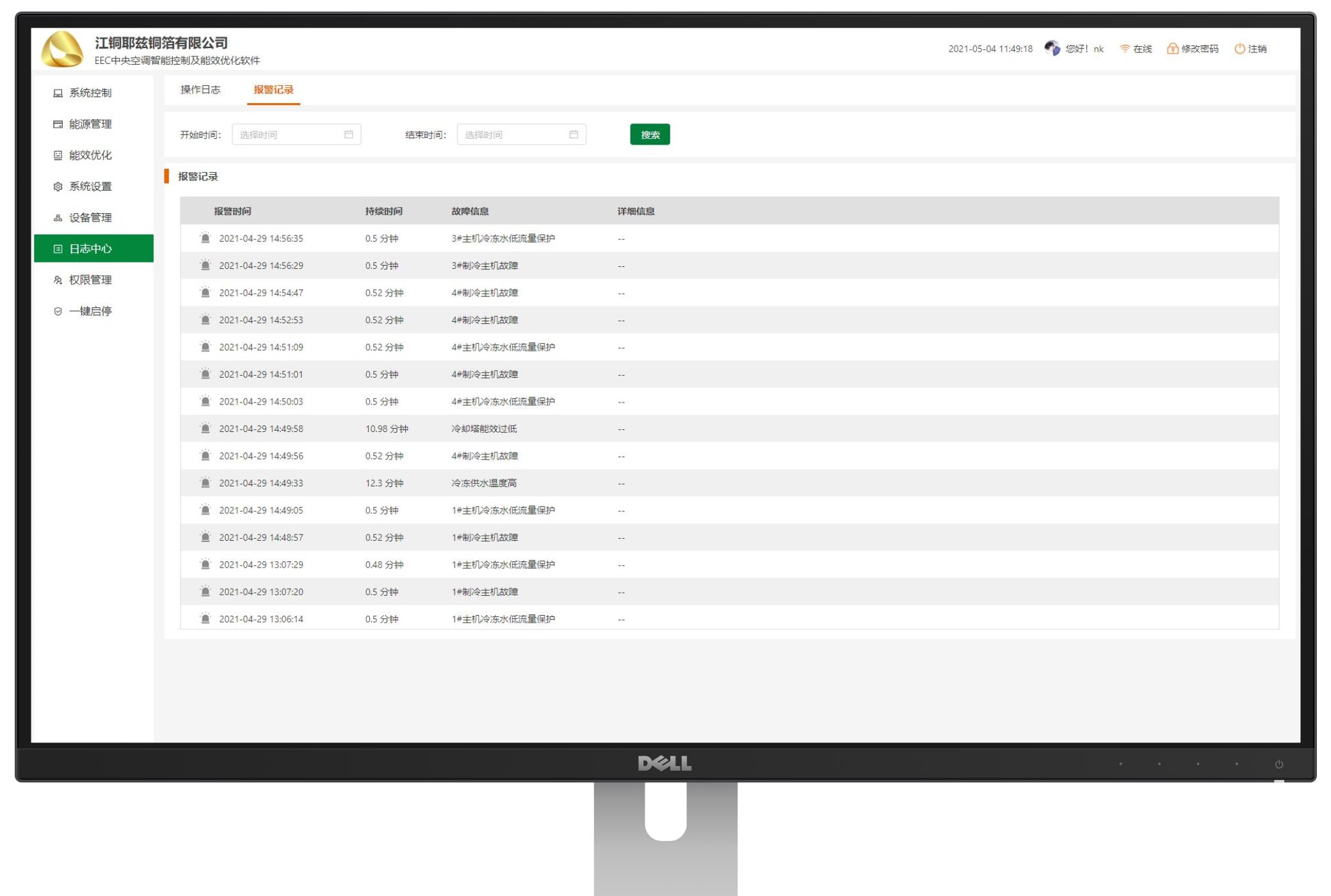

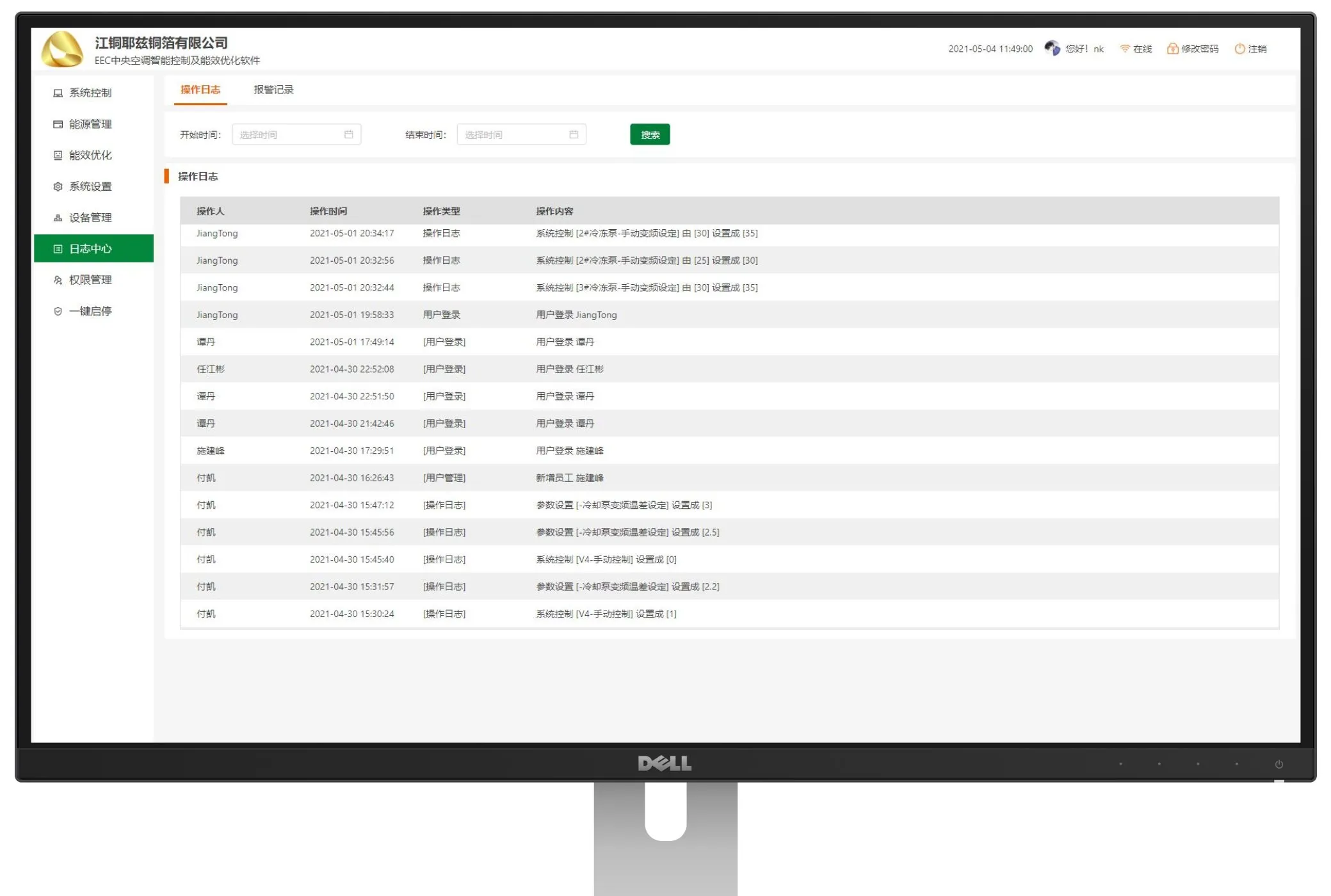

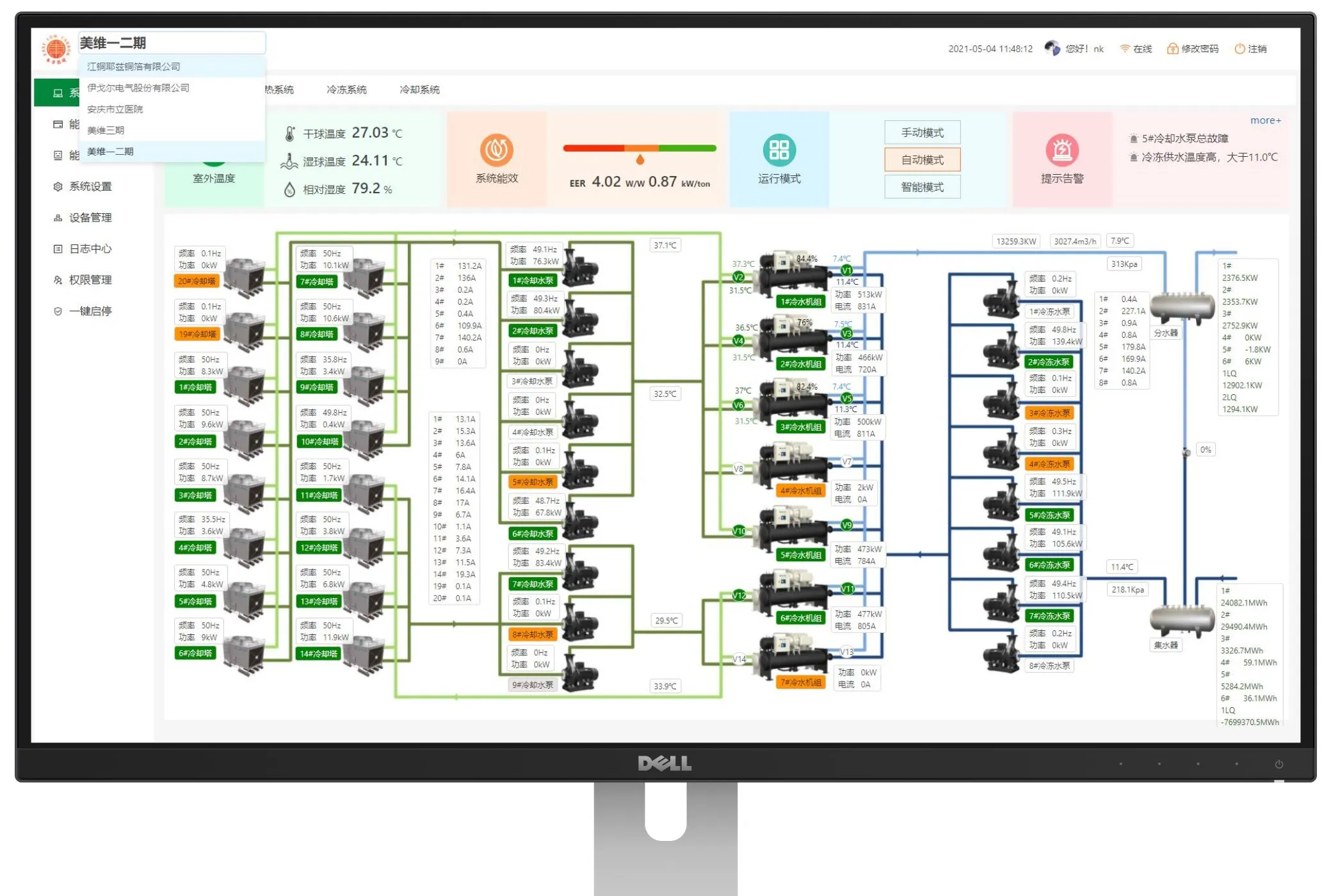

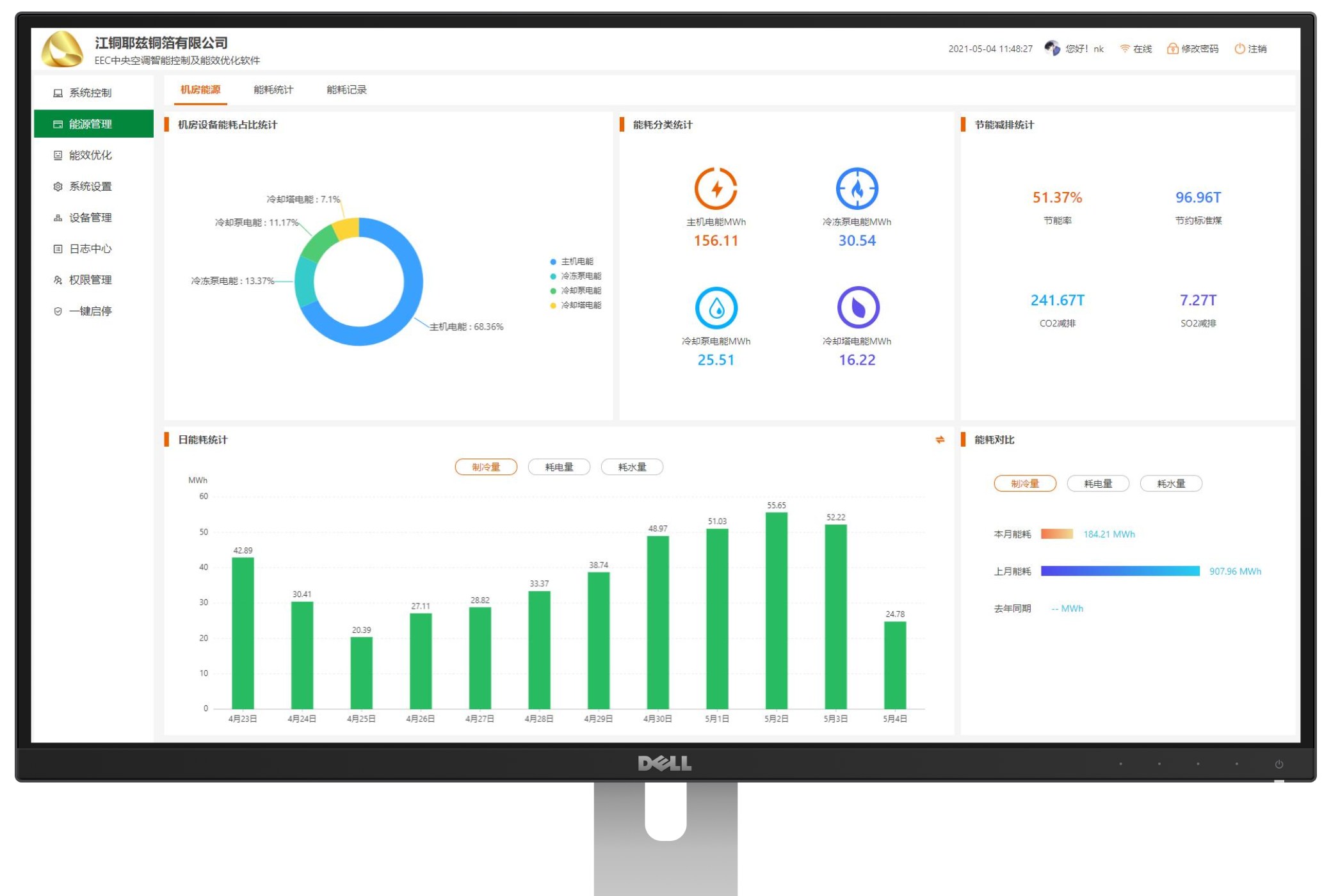

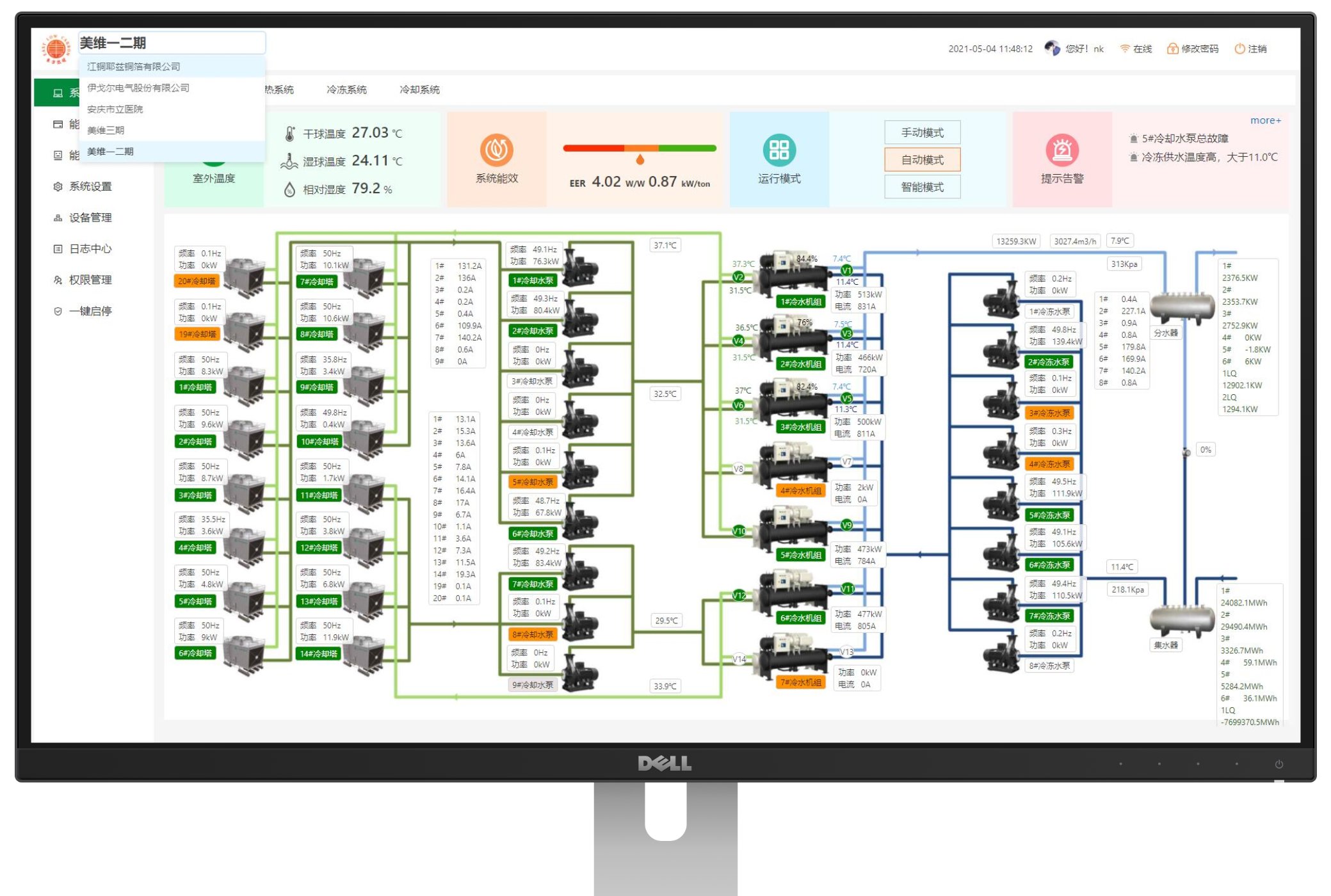

能源管理系统()

公司名称:擎纳尔科技

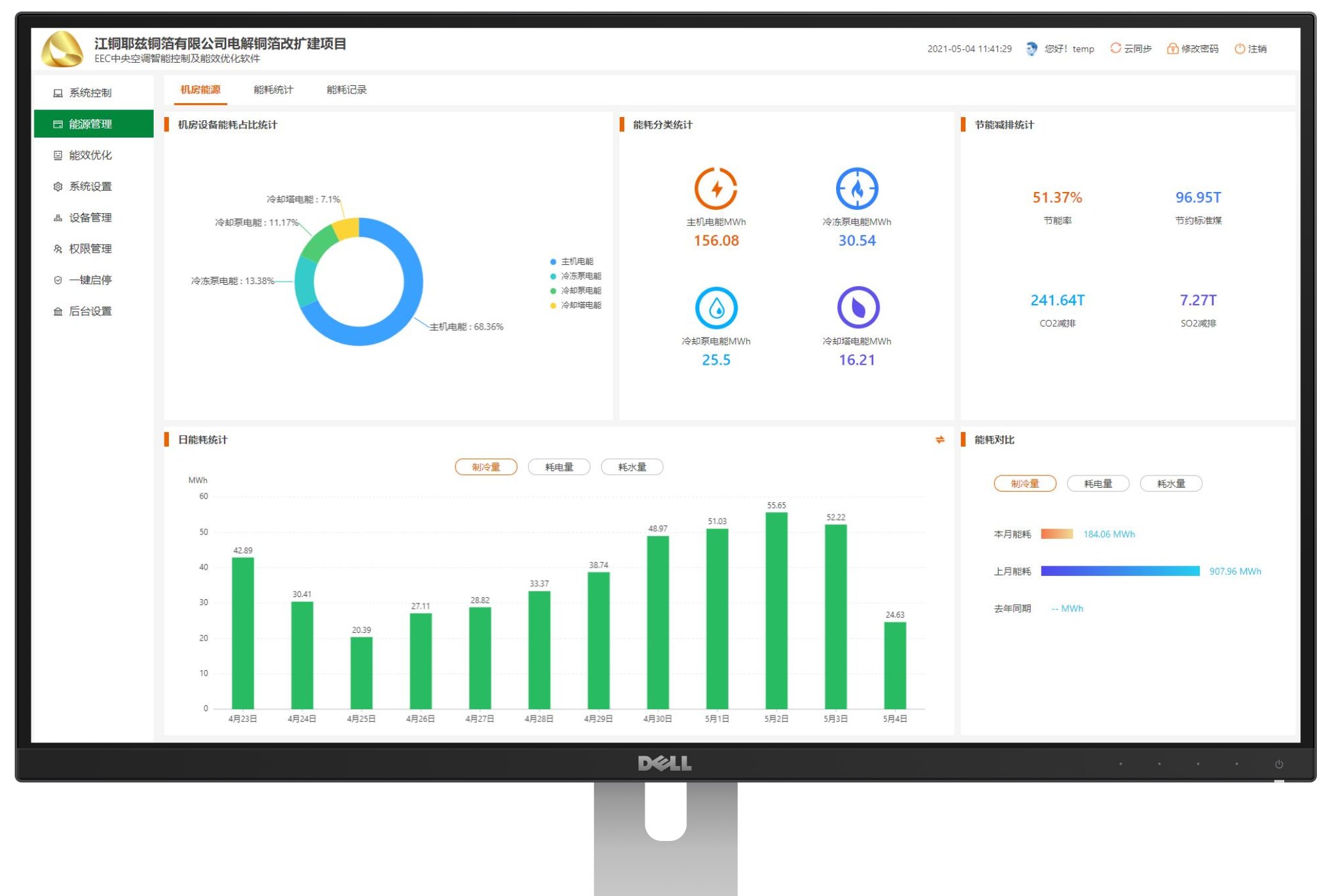

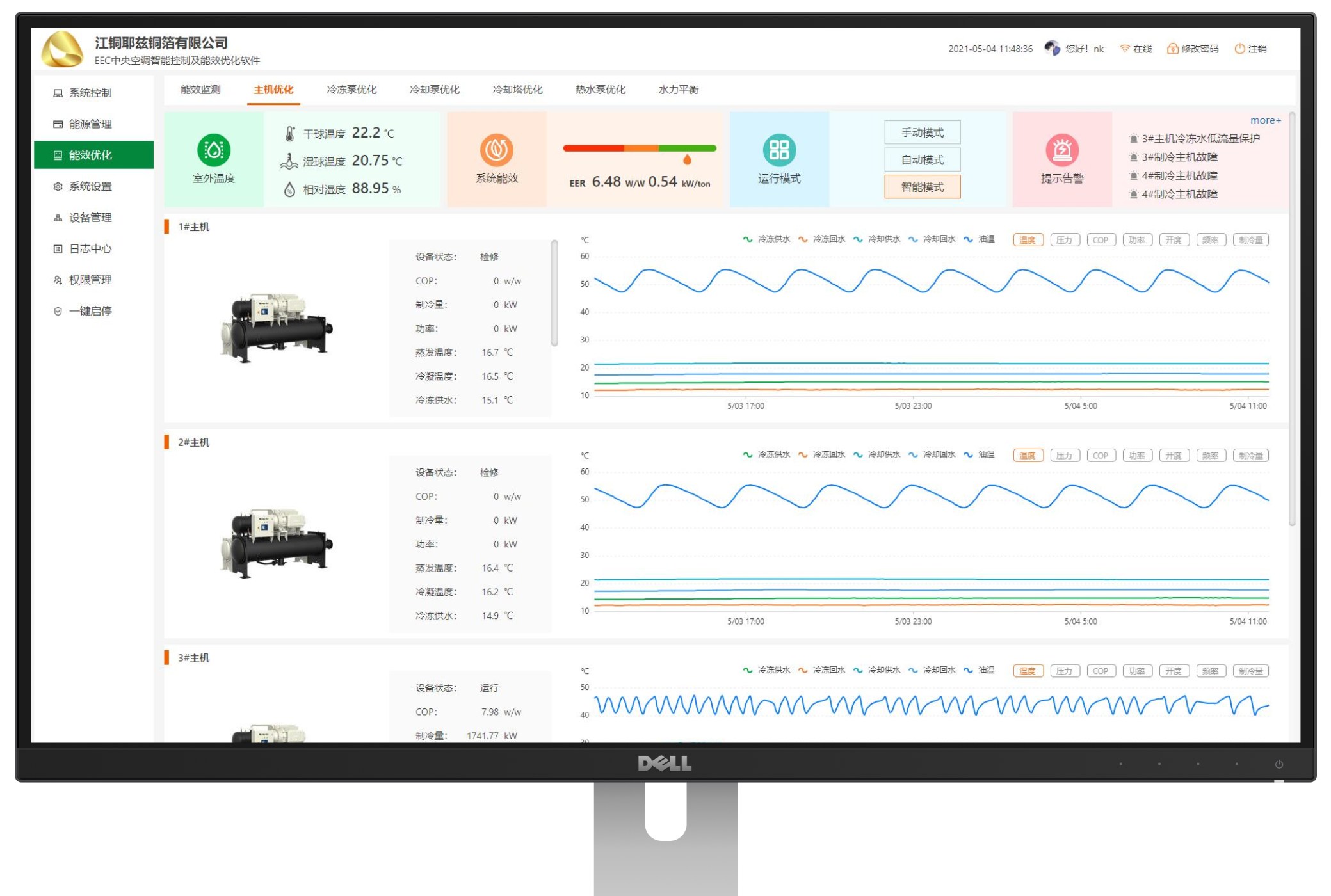

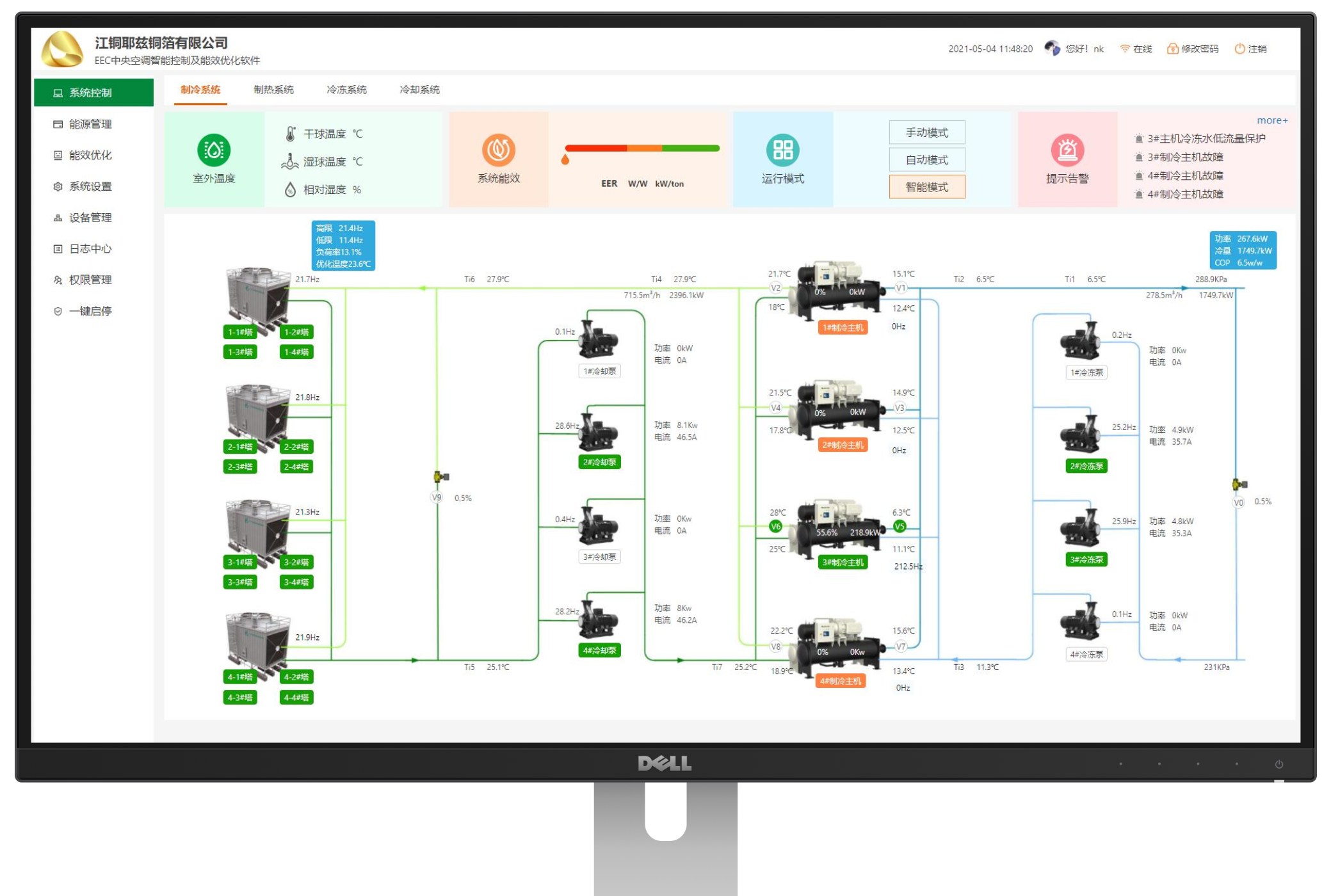

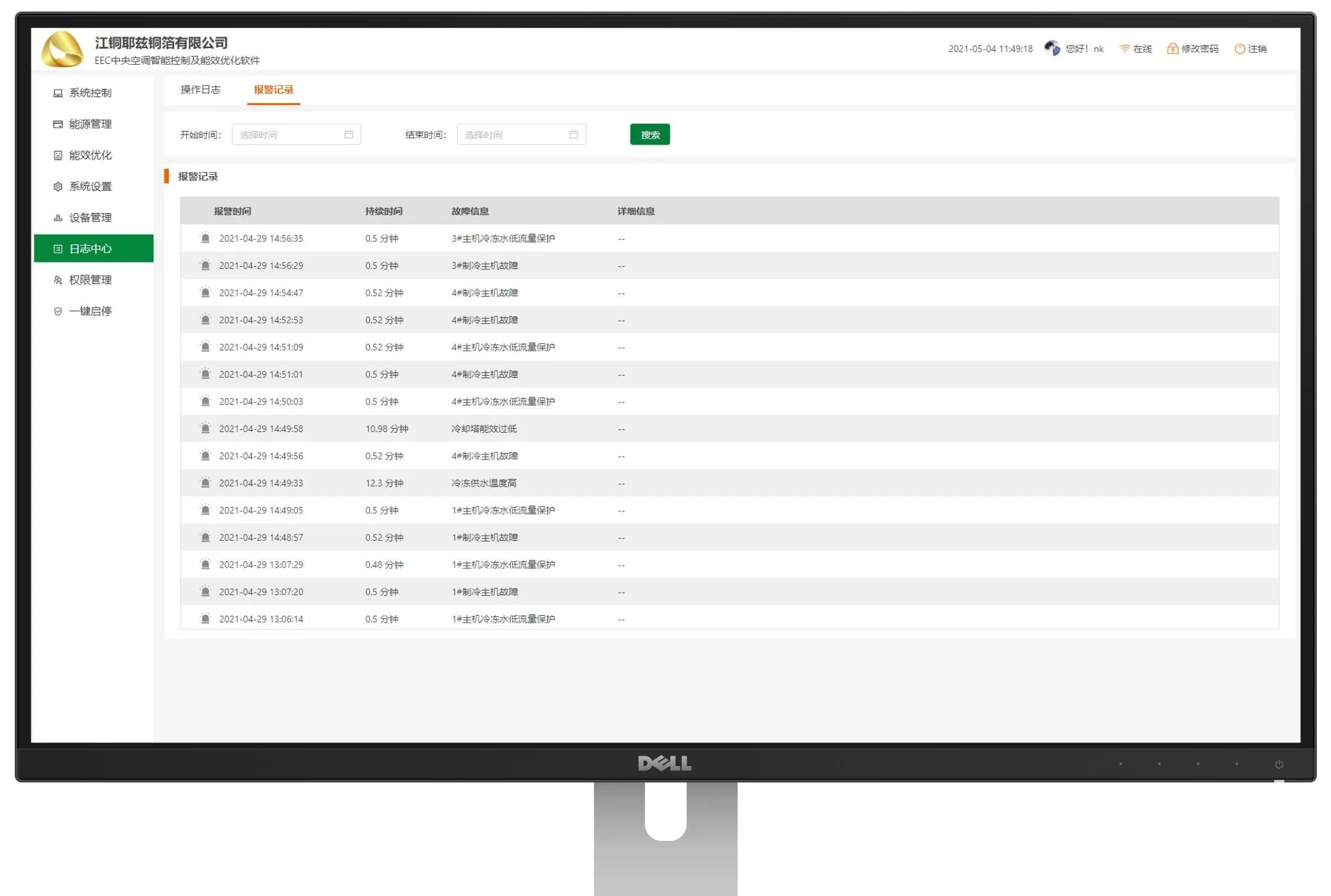

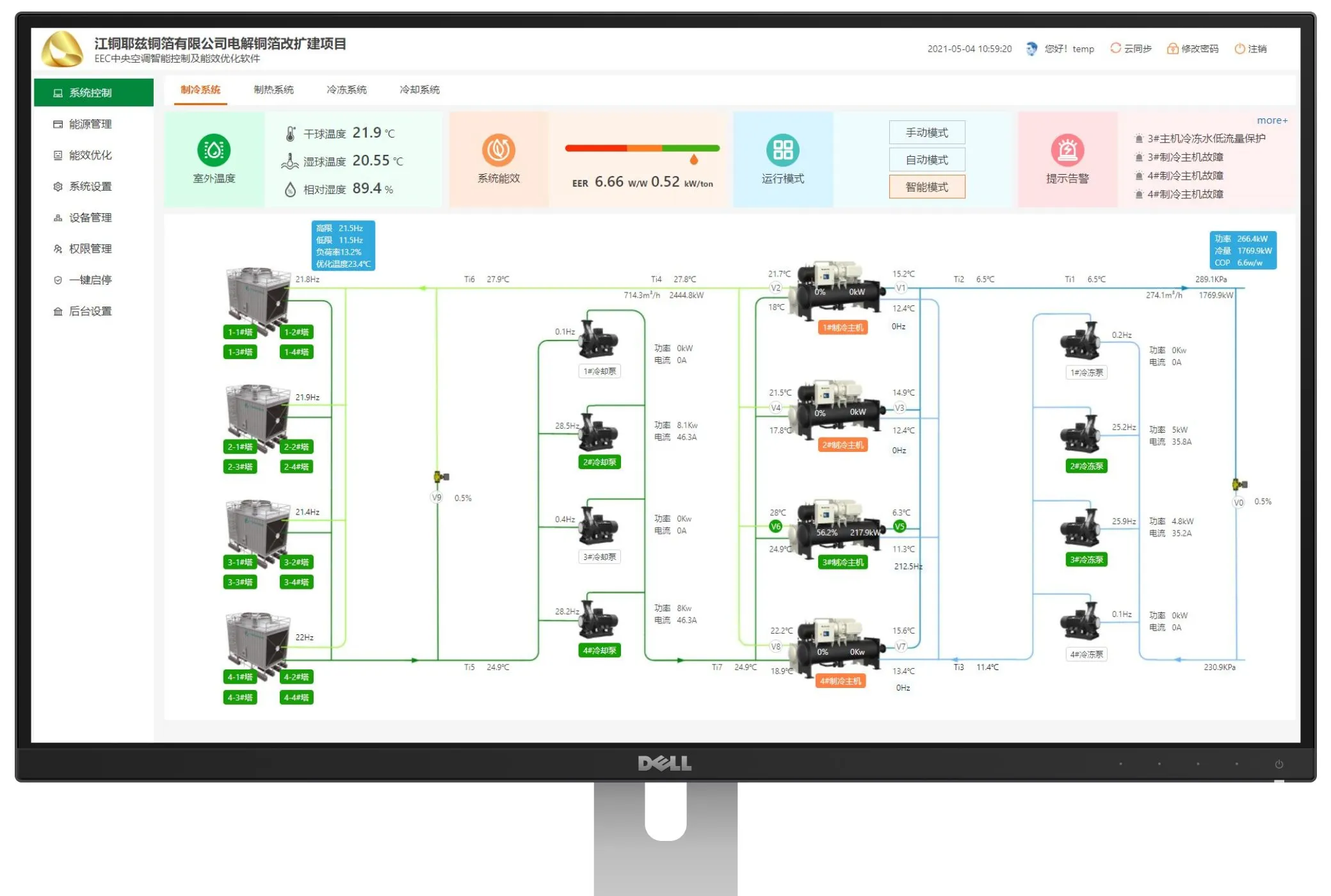

能源管理-现场-单项目

IoTClient:基于C#开发的物联网设备通讯协议客户端插图25
IoTClient:基于C#开发的物联网设备通讯协议客户端插图27

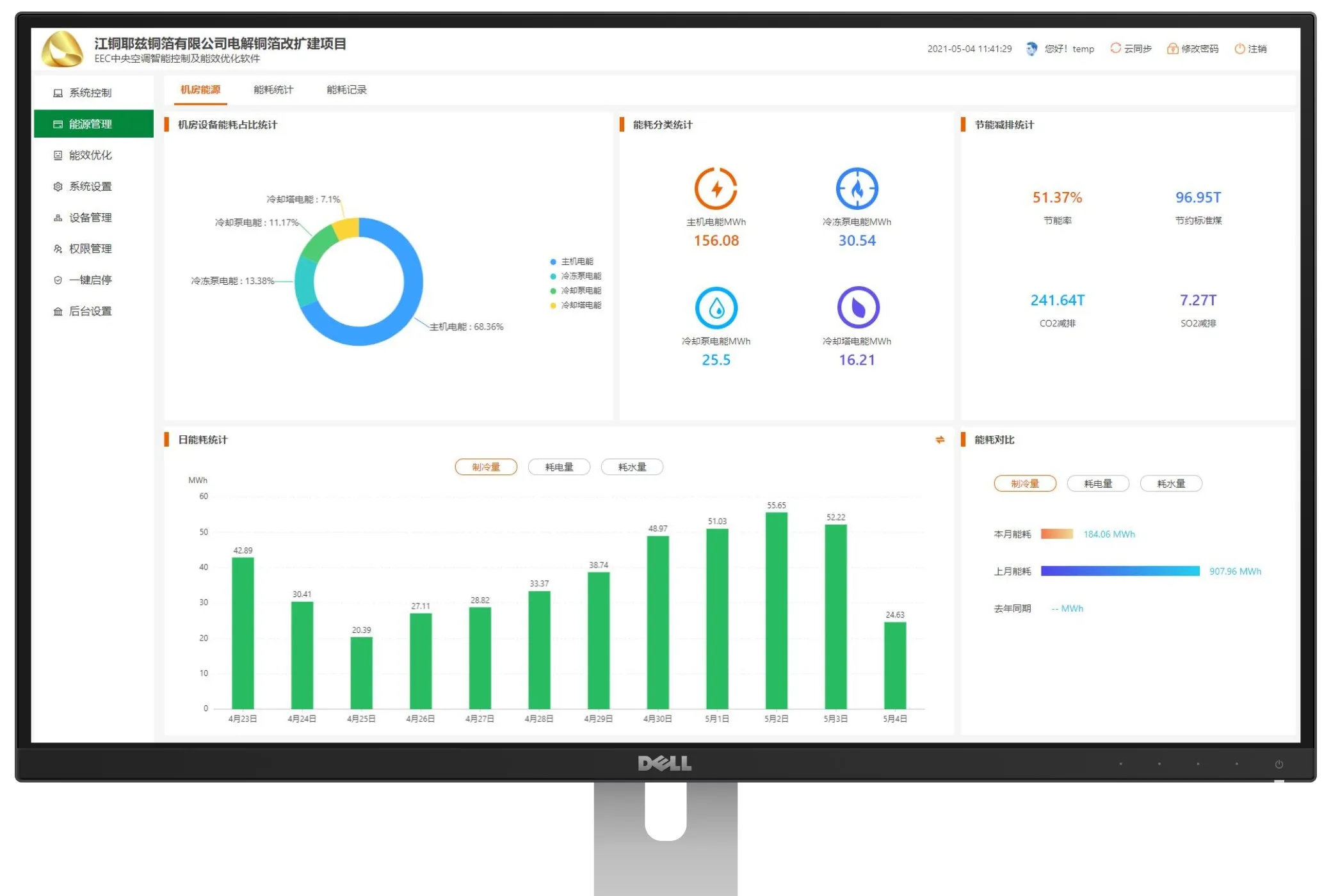

能源管理-云端-多项目

IoTClient:基于C#开发的物联网设备通讯协议客户端插图29
IoTClient:基于C#开发的物联网设备通讯协议客户端插图31
IoTClient:基于C#开发的物联网设备通讯协议客户端插图33
IoTClient:基于C#开发的物联网设备通讯协议客户端插图35
IoTClient:基于C#开发的物联网设备通讯协议客户端插图37
IoTClient:基于C#开发的物联网设备通讯协议客户端插图39
IoTClient:基于C#开发的物联网设备通讯协议客户端插图41

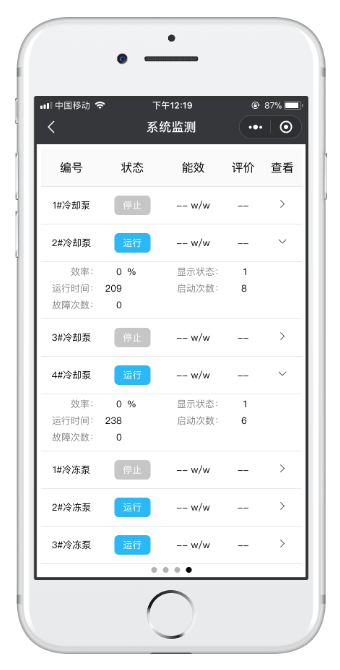

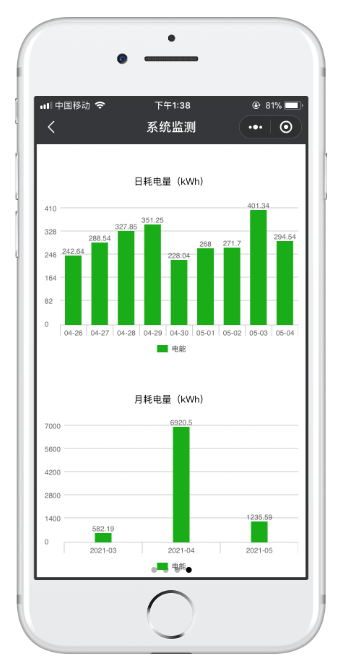

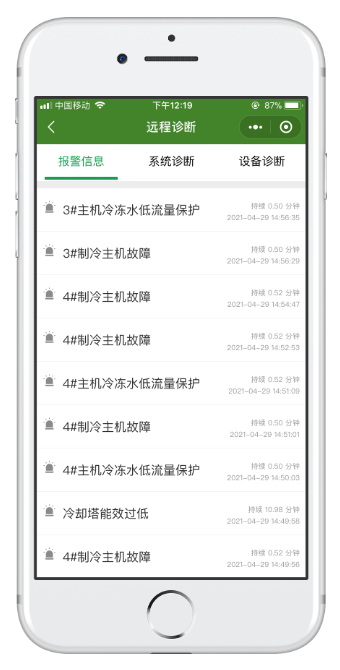

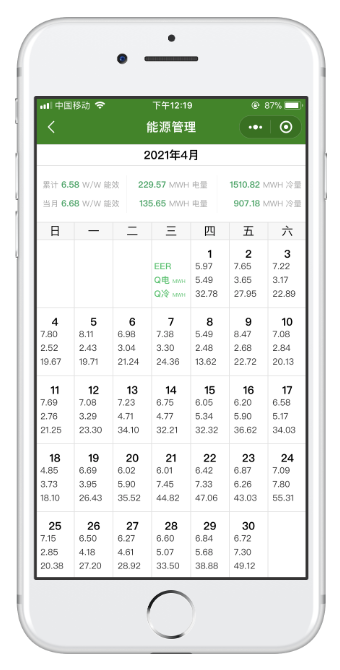

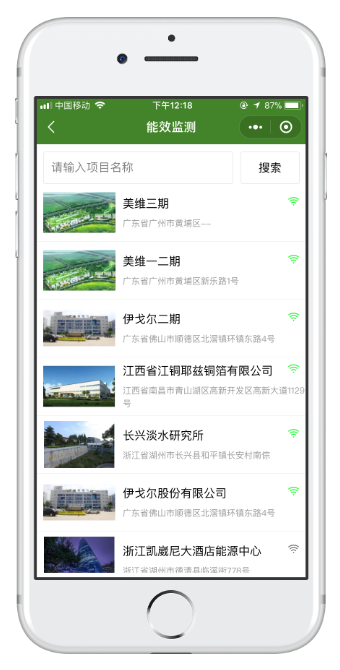

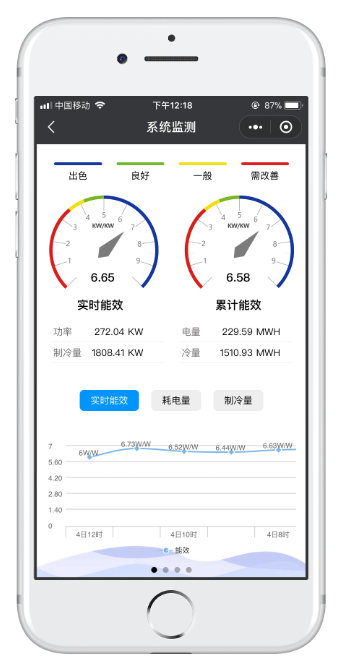

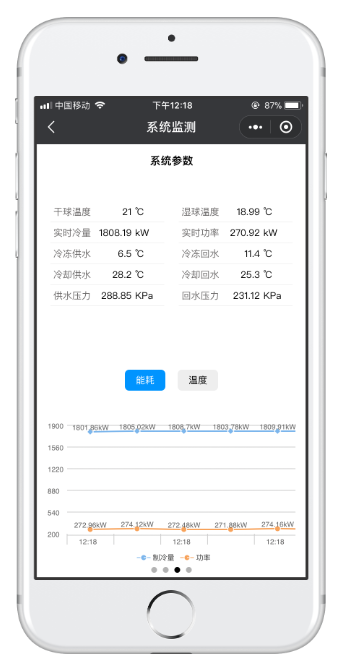

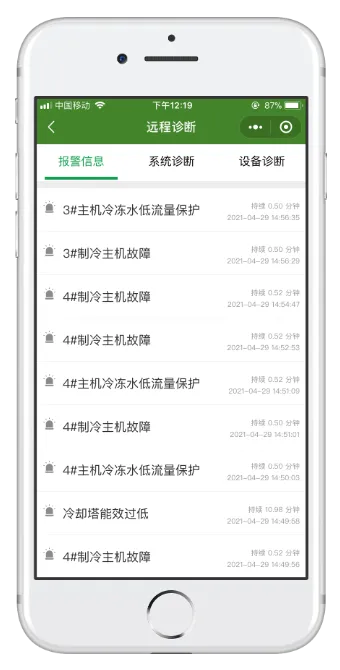

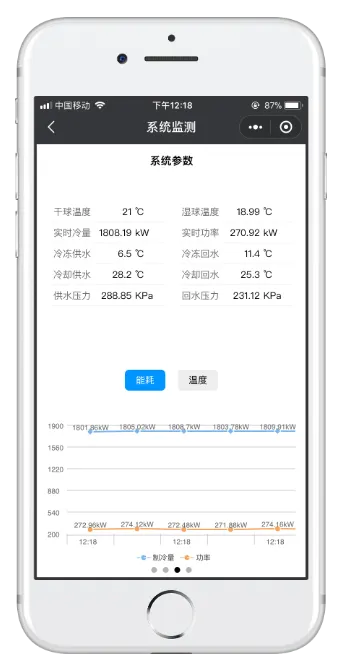

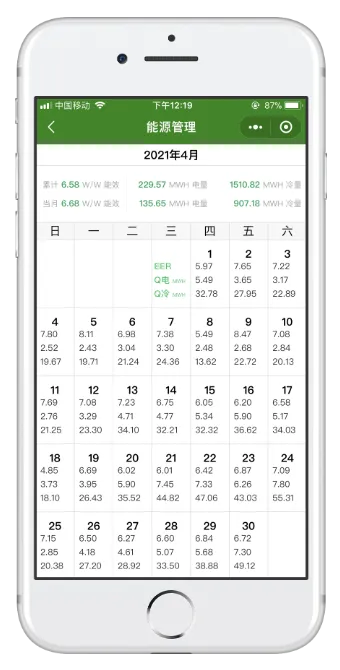

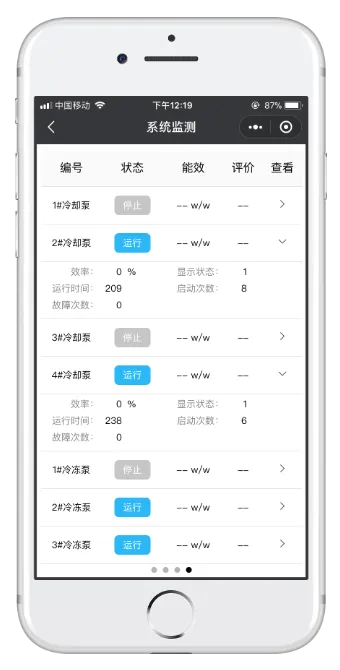

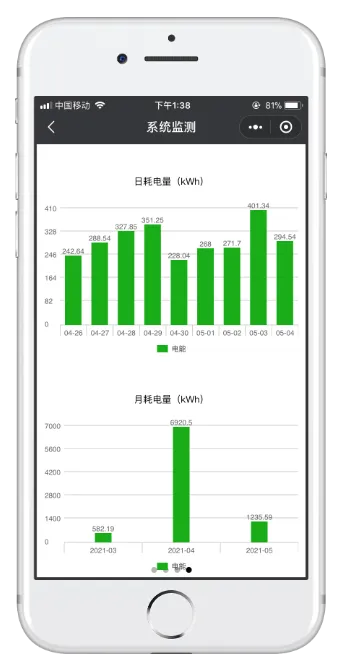

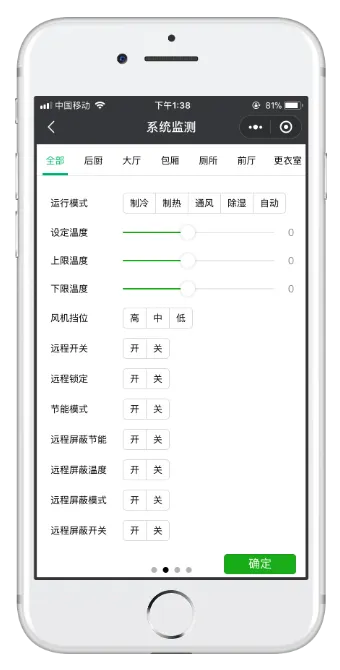

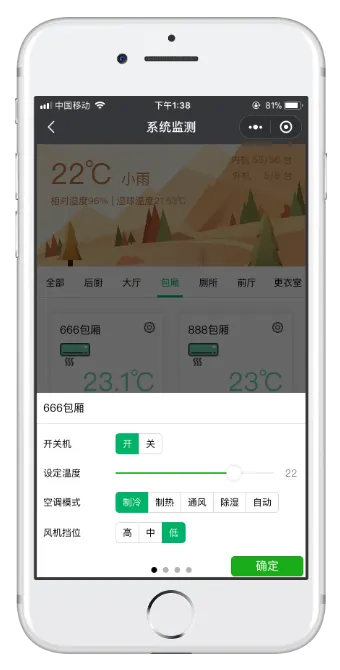

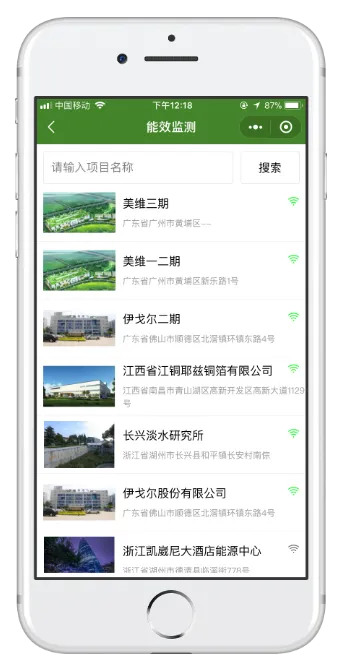

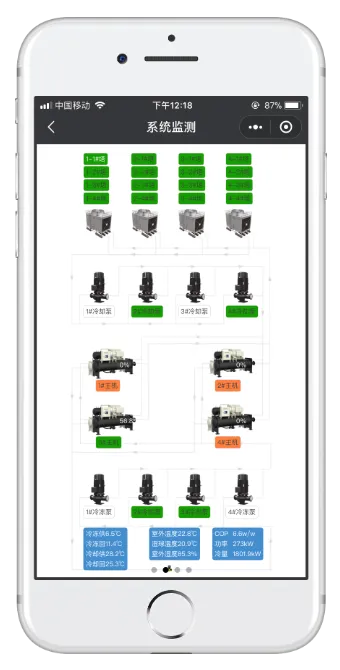

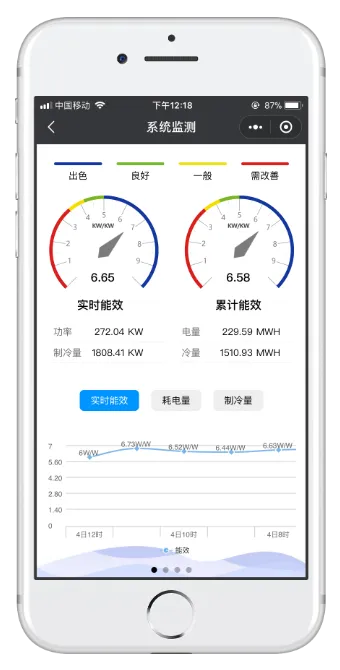

能源管理-移动端

IoTClient:基于C#开发的物联网设备通讯协议客户端插图43
IoTClient:基于C#开发的物联网设备通讯协议客户端插图45
IoTClient:基于C#开发的物联网设备通讯协议客户端插图47
IoTClient:基于C#开发的物联网设备通讯协议客户端插图49
IoTClient:基于C#开发的物联网设备通讯协议客户端插图51
IoTClient:基于C#开发的物联网设备通讯协议客户端插图53
IoTClient:基于C#开发的物联网设备通讯协议客户端插图55

海底捞即将控制()

公司名称:擎纳尔科技

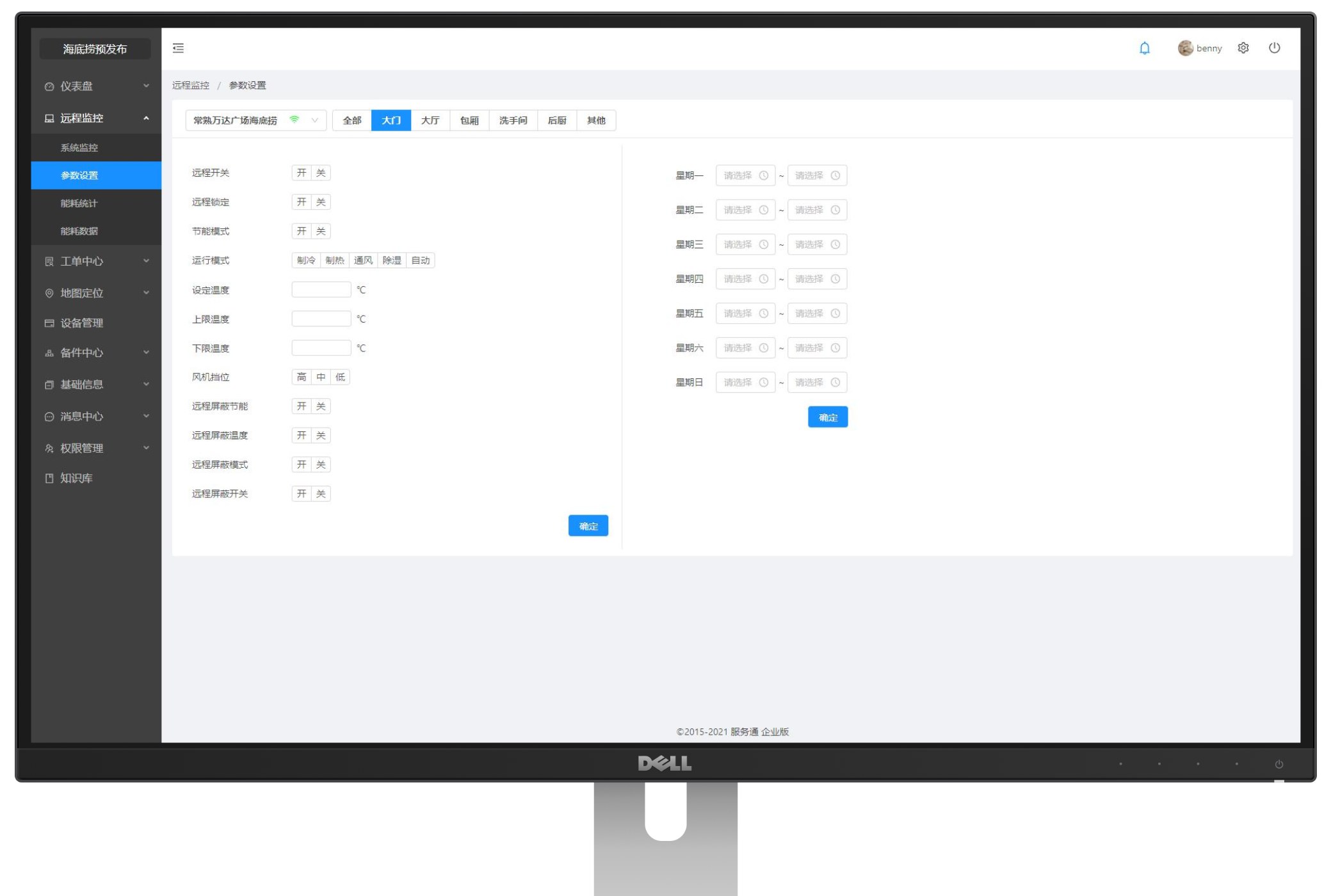

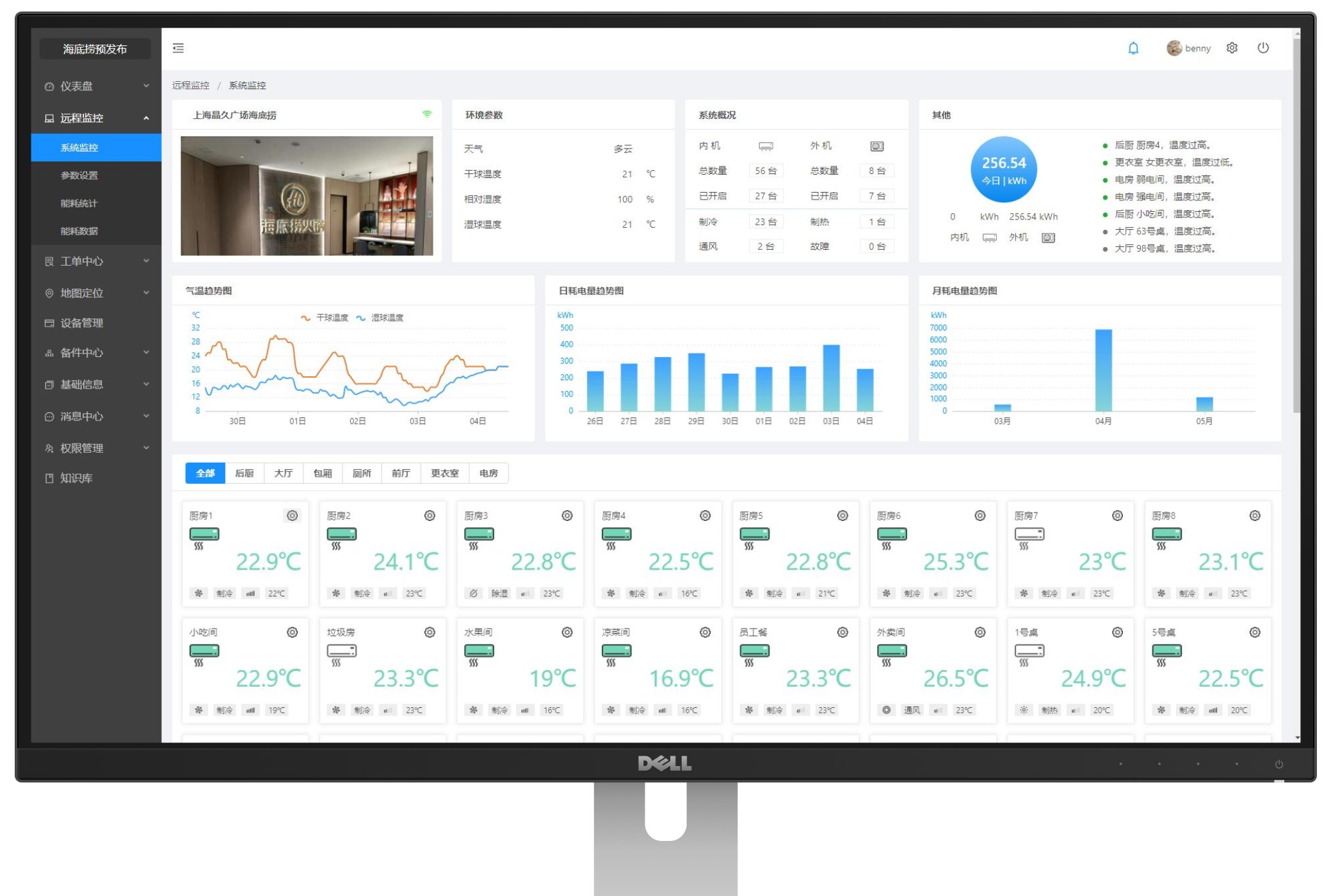

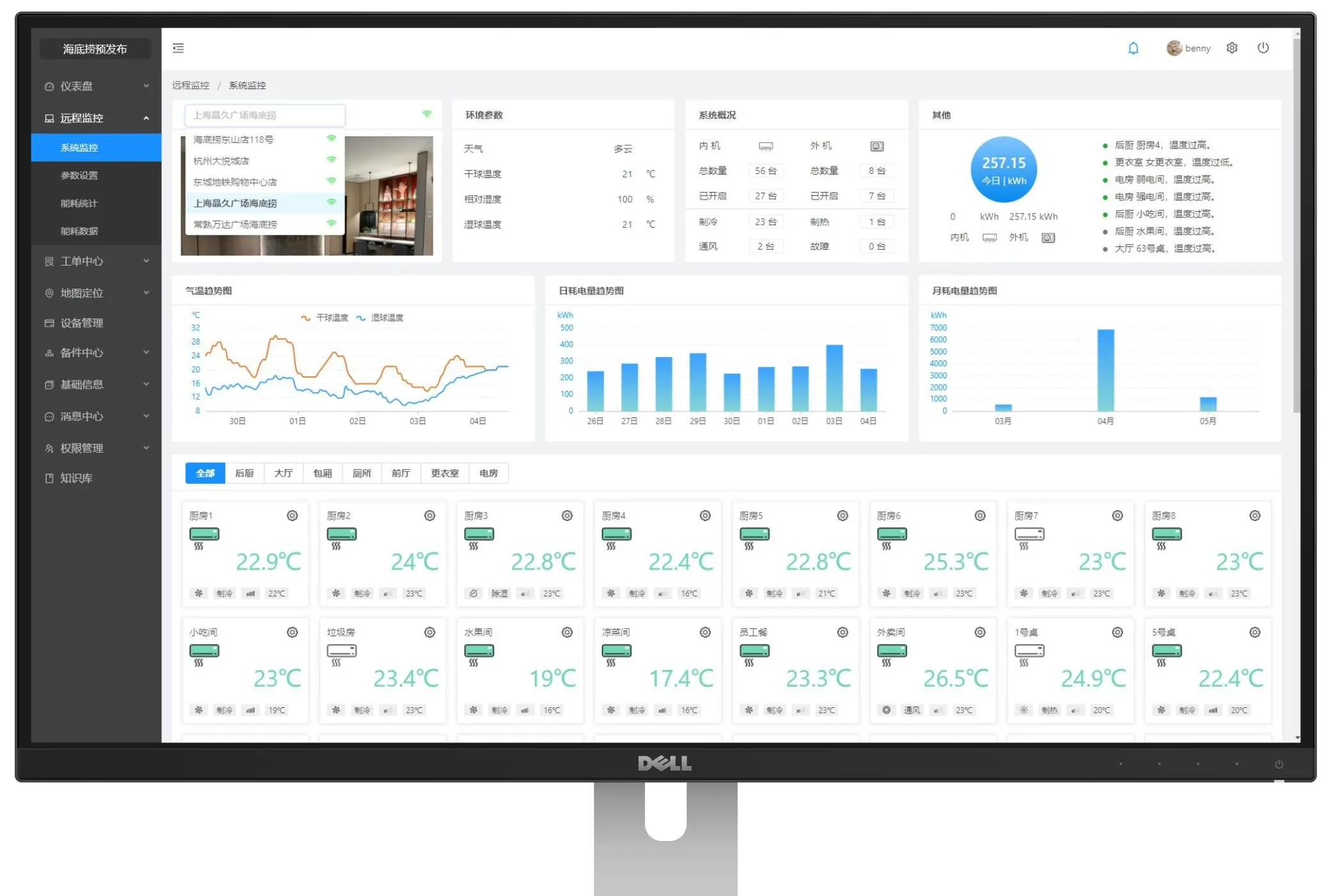

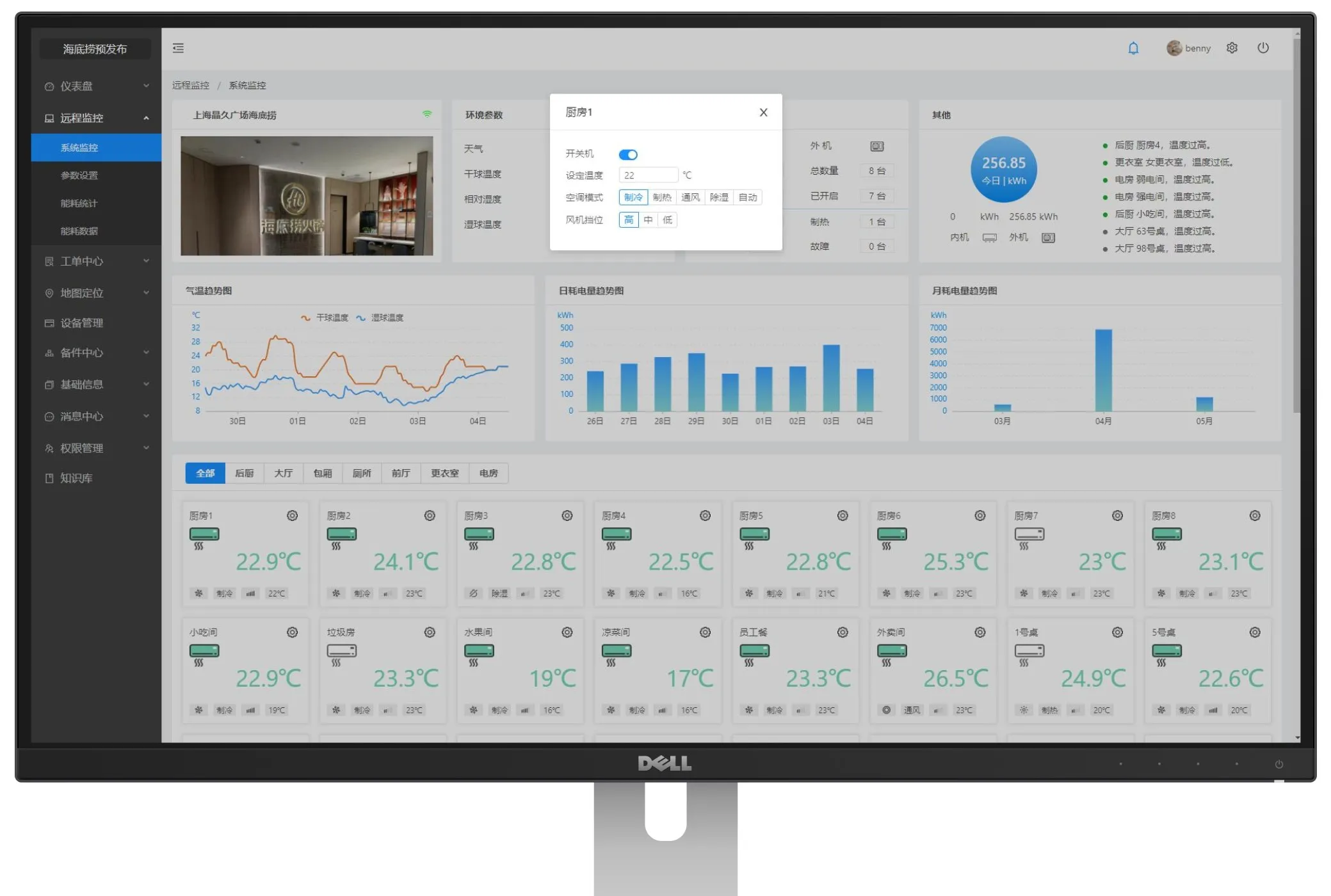

海底捞终止控制-web

IoTClient:基于C#开发的物联网设备通讯协议客户端插图57
IoTClient:基于C#开发的物联网设备通讯协议客户端插图59
IoTClient:基于C#开发的物联网设备通讯协议客户端插图61
IoTClient:基于C#开发的物联网设备通讯协议客户端插图63

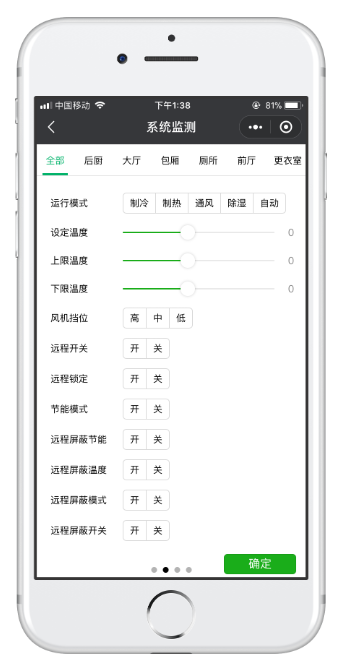

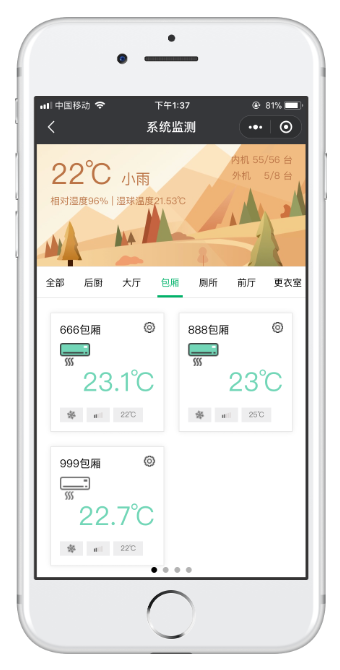

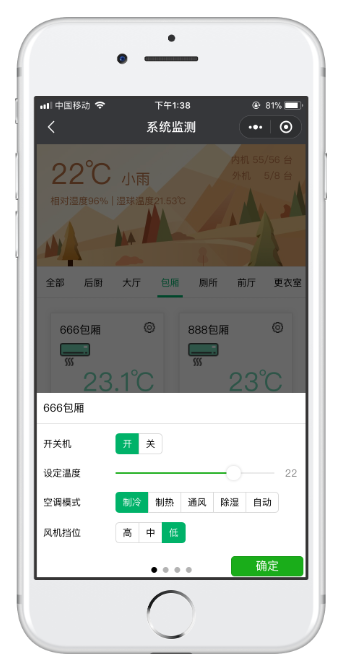

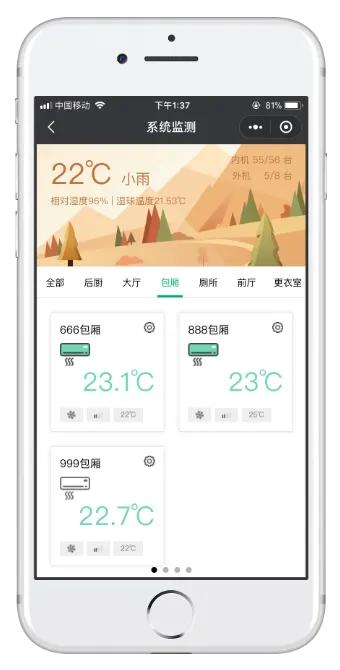

海底捞终止控制-移动端

IoTClient:基于C#开发的物联网设备通讯协议客户端插图65
IoTClient:基于C#开发的物联网设备通讯协议客户端插图67
IoTClient:基于C#开发的物联网设备通讯协议客户端插图69
IoTClient:基于C#开发的物联网设备通讯协议客户端插图71
