产品简介：
X-SSG-A1101-RS485 十合一环境及空气质量传感器采用高速处理器， 集成 CO2、甲醛、TVOC、激光粉尘PM2.5 、PM10 、PM1.0 颗粒物、温度、湿度、气压、光照度及噪声检测于一体， 通过 RS485 总线 通信方式实现环境质量数据检测上报。采用旋转卡扣方式吸顶安装，操作简单。
|
传感器数据 |
测量分辨率 |
测量范围 |
测量精度 |
|
二氧化碳 eCO2 |
1ppm |
400 ～ 60,000ppm |
±30ppm |
|
TVOC |
1ug/m3 |
0 ～ 60,000ug/m³ |
±50ug/m3 |
|
甲醛 CH2O |
1ug/m3 |
0 ～ 1,000ug/m³ |
±25% |
|
PM2.5 |
1ug/m3 |
0 ～ 1,000ug/m³ |
±10% |
|
PM10 |
1ug/m3 |
0 ～ 1,000ug/m³ |
±10% |
|
PM1.0 |
1ug/m3 |
0 ～ 1,000ug/m³ |
±10% |
|
温度 |
0.01℃ |
-40 ～ 85℃ |
±0.2℃ |
|
湿度 |
0.01% |
0 ～ 100% |
±1%RH |
|
气压 |
1Pa |
30,000 ～ 110,000Pa |
±12Pa |
|
光照度 |
1Lux |
0 ～ 60,000Lux |
±5% |
|
噪声 |
1dB |
30 ～ 90dB |
±3dB |
注意：模块输出的 CH2O 值为 TVOC 的等效值，客户购买和使用时请注意。
工作电压：
DC5V±0.2V @150mA
工作环境：
工作温度- 10 ~ 60℃，工作湿度： 5 ~ 95％RH（无凝结）
通讯方式：
Modbus-RTU 485 接口
预热时间：
小于 3 分钟，半导体 VOC 传感器理论上来说通电时间越久越稳定
使用寿命：
3 年（空气中）
外观尺寸图：
I 、标准 4 线接口
II 、2 线 + USB 供电接口
如上图所示， 本产品⃞供“标准 4 线接口”和“2 线+USB 供电”两种物理接口，选购时请根据实际需要注明。
本产品默认使用 5V 直流供电，如需特殊电压（6 – 36V），可联系我们定制。
接线定义
1) “标准 4 线”接口类型：
|
序号 |
名称 |
备注 |
|
RS485_A |
黄色 |
RS485_A |
|
RS485_B |
绿色 |
RS485_B |
|
DC+ |
红色 |
默认 5V 直流供电， 特殊电压需定制 |
|
GND |
黑色 |
接地线 |
“2 线+USB 供电”接口类型：
2)
|
序号 |
名称 |
备注 |
|
A |
红色 (A) |
RS485_A |
|
B |
黑色 (B) |
RS485_B |
|
U |
Micro USB |
直流 5V 供电 |
注意：上表中的颜色为常规说明，具体接线时请以产品上的标签为准。
IV. RS485 通讯协议
通信参数
ModBus-RTU 参数：
9600/8/N/1
出厂默认地址： 0x01
返回数据时间：小于 100ms
通信协议
1) 读取地址命令
方向：用户应用->传感器模块；需要应答：是
请求消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
0xFE |
广播地址 |
|
1 |
0x11 |
报告从机地址功能码 |
|
2 |
0x00 |
固定 |
|
3 |
0x00 |
固定 |
|
4 |
0x00 |
固定 |
|
5 |
0x01 |
固定 |
|
6 7 |
CRC_L CRC_H |
CRC 校验 |
响应消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
0x01 |
从机地址 |
|
1 |
0x11 |
报告从机地址功能码 |
|
2 |
0x02 |
字节数 |
|
3 |
version |
固件版本 |
|
4 |
address |
当前地址 |
|
5 6 |
CRC_L CRC_H |
CRC 校验 |
例如：发送命令： FE 11 00 00 00 01 28 06
返回数据： 01 11 02 12 01 70 5C
说明：返回数据中 0x12 表示版本号为 V1.2 ，0x01 表示设备地址为 01
2) 修改地址命令。模组出厂默认地址为 0x01，地址范围可更改为： 1～247
方向：用户应用->传感器模块；需要应答：是
请求消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
address |
当前地址 |
|
1 |
0x06 |
功能码 |
|
2 |
0x00 |
固定 |
|
3 |
0x00 |
固定 |
|
4 |
0x00 |
预留 |
|
5 |
new address |
新地址 |
|
6 7 |
CRC_L CRC_H |
CRC 校验 |
响应消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
address |
修改前的地址 |
|
1 |
0x06 |
功能码 |
|
2 |
0x00 |
固定 |
|
3 |
0x00 |
固定 |
|
4 |
0x00 |
预留 |
|
5 |
new address |
修改后的地址 |
|
6 7 |
CRC_L CRC_H |
CRC 校验 |
例如：当前地址为： 0x01 ，预设地址为： 0x02
发送命令： 01 06 00 00 00 02 08 0B
返回数据： 01 06 00 00 00 02 08 0B
当前地址再从： 0x02 ，改回： 0x01
发送命令： 02 06 00 00 00 01 48 39
返回数据： 02 06 00 00 00 01 48 39
3) 读取数据命令
方向：用户应用->传感器模块；需要应答：是
请求消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
address |
当前地址 |
|
1 |
0x03 |
功能码 |
|
2 3 |
0x00 MM |
寄存器开始地址 |
|
4 5 |
0x00 NN |
需要读取的传感器个数 |
|
6 7 |
CRC_L CRC_H |
CRC 校验 |
应答消息格式：
|
字节编号 |
数据 |
说明 |
|
0 |
address |
当前地址 |
|
1 |
0x03 |
功能码 |
|
2 |
NN*2 |
数据长度 传感器数据（气压占 4 字节， 既 2 个寄存 |
|
3 |
xx xx…… |
器； 其他每个传感器数据占 2 字节， 既 1 个寄 存器） |
|
3+NN*2 4+NN*2 |
CRC_L CRC_H |
CRC 校验 |
注意：返回传感器数据可以根据寄存器地址和数据长度来改变。
寄存器地址（0x00MM）与对应的传感器数据说明如下， 气压占 4 字节（2 个寄存器），其余每个传 感器数据占 2 字节（1 个寄存器）。
|
寄存器地址 |
传感器数据 |
占用寄存器数量 |
|
0x0000 |
eCO2 |
1 |
|
0x0001 |
TVOC |
1 |
|
0x0002 |
CH2O |
1 |
|
0x0003 |
PM2.5 |
1 |
|
0x0004 |
湿度 |
1 |
|
0x0005 |
温度 |
1 |
|
0x0006 |
PM10 |
1 |
|
0x0007 |
PM1.0 |
1 |
|
0x0008 |
光照度（Lux） |
1 |
|
0x0009 |
MCU 温度 |
1 |
|
0x000A |
噪声（dB） |
1 |
|
0x000B |
气压（Pa） |
2 |
说明：
① 传感器个数 00 NN 最小为 00 01，最大为 00 0B。MM 值为 00 时， NN 值最大可为 0B，此时能读 出所有传感器的值， NN 为 01 时只能单独读取 eCO2 的数据， NN 为 02 时可读取 eCO2 和 TVOC 的数
据，以此类推。
② 寄存器靠前的地址，在加大数据长度时，可读取后面传感器的数据，但寄存器靠后的地址，不 能读取在此地址前传感器的数据。
③ 一个寄存器容纳 2 个字节数据， 气压占 4 字节，既 2 个寄存器，因此，在读取气压时要把连续 两个寄存器都读出来，其他每个传感器数据占 2 字节，既 1 个寄存器。
详情如下：
|
00MM00NN |
可以读取到的数据 |
|
00000001 00000002 …… |
表示从起始地址 0000 读取 CO2 数据 表示从起始地址 0000 读取 CO2 ，TVOC 数据 …… |
|
0000000D 00010001 00010002 …… 00010007 0001000C 00020001 00020002 …… 000B0001 |
表示从起始地址 0000 读取 CO2 ，TVOC ，CH2O ，PM2.5 ，湿 度，温度，PM10 ，PM1.0，光照度， MCU 温度，噪声数据，气压 数据 表示从起始地址 0001 读取 TVOC 数据 表示从起始地址 0001 读取 TVOC ，CH2O 数据 …… 表示从起始地址 0001 取 TVOC ，CH2O ，PM2.5 ，湿度，温 度，PM10 ，PM1.0 数据 表示从起始地址 0001 取 TVOC ，CH2O ，PM2.5 ，湿度，温 度，PM10 ，PM1.0，光照度， MCU 温度，噪声数据,气压数据 表示从起始地址 0002 读取 CH2O 数据 表示从起始地址 0002 读取 CH2O ，PM2.5 数据 …… 表示从起始地址 000B 读取气压数据（2 个寄存器） |
例如： 模组的地址为 0x01，
用户发送： 01 03 00 00 00 09 85 CC ，即可将 9 个传感器数据读出；
用户发送： 01 03 00 00 00 0B 04 0D ，即可将 11 个传感器数据（含 MCU 温度）读出；
用户发送： 01 03 00 00 00 0D 84 0F ，即可将 12 个传感器数据（气压占 2 个寄存器）读出；
用户发送： 01 03 00 0B 00 02 B5 C9 ，即仅读取气压数据（占 2 个寄存器）。
4) 读取一帧数据
5) 返回数据格式如下：
|
字节编号 |
数据 |
说明 |
|
0 |
0x01 |
报文头 |
|
1 |
0x03 |
功能码 |
|
2 |
0x1A |
数据长度 |
|
3 4 |
CO2_H CO2_L |
CO2 数据 |
|
5 6 |
TVOC_H TVOC_L |
TVOC 数据 |
|
7 8 |
CH2O_H CH2O_L |
CH2O 数据 |
|
9 10 |
PM2.5_H PM2.5 L |
PM2.5 数据 |
|
11 12 |
Humi_H Humi_L |
湿度数据 |
|
13 14 |
Temp_H Temp_L |
温度数据 |
|
15 16 |
PM10_H PM10_L |
PM10 数据 |
|
17 18 |
PM01_H PM01_L |
PM1.0 数据 |
|
19 20 |
Lux_H Lux_L |
光照度（Lux）数据 |
|
21 22 |
MCU_TEMP_H MCU_TEMP_L |
MCU 温度数据 |
|
23 24 |
dB_H dB_L |
噪声（dB）数据 |
|
25 |
Pa_byte[3] |
|
|
26 |
Pa_byte[2] |
气压数据（Pa） |
|
27 |
Pa_byte[1] |
|
28 Pa_byte[0] |
||
|
29 CRC16_L 30 CRC16 H _ |
CRC16 校验 |
|
|
6) 系统参数配置
7) 可以通过对下表寄存器地址的读、写，以获取或修改系统参数。
8) 注意： 此项为高级功能， 请小心使用， 以免造成系统参数错误， 影响传感器功能或数据准确性。 |
||
|
寄存器地址 |
长度（字节） |
系统参数 |
|
0x0100 |
4 |
传感器配置位图（Sensor Map） 字节 1（在前）：是否为外置温湿度传感器 |
|
0x0110 |
2 |
字节 2：传感器数据用户校准位图，参见“传感 器模块位图 ” |
|
字节 1（在前）：专用串口屏自定义指标项对应 |
||
|
0x0111 |
2 |
的传感器编号 字节 2：光照度传感器感光罩的透光率（0- 100）， 0 表示没有感光罩， 100 表示无损耗 |
|
0x0118 |
2 |
CO2 校准值， int16 |
|
0x0119 |
2 |
TVOC 校准值， int16 |
|
0x011A |
2 |
CH2O 校准值， int16 |
|
0x011B |
2 |
PM2.5 校准值， int16 |
|
0x011C |
2 |
湿度校准值（100 倍）， int16 |
|
0x011D |
2 |
温度校准值（100 倍）， int16 |
|
0x011E |
2 |
PM10 校准值， int16 |
|
0x011F |
2 |
PM1.0 校准值， int16 |
|
0x0120 |
2 |
光照度（Lux）校准值， int16 |
|
0x0121 |
2 |
MCU 温度校准值， int16 |
|
0x0122 |
2 |
噪声（dB）校准值， int16 |
|
0x0123 |
2 |
大气压校准值， int16 |
注意：
1 所有用户校准值都是有符号整数，负数表示负偏移，既要减去偏移量；
2 温、湿度用户校准值是按摄氏度放大 100 倍，如： 250 表示需要加 2.5 摄氏度； -110 表示需要 减去 1.1 摄氏度。
例如： 模组的地址为 0x01，
用户发送： 01 03 01 10 00 01 84 33 ，读出外置温湿度传感器标记和传感器数据用户校准位图； 用户发送： 01 06 01 10 00 02 04 0D ，打开温湿度用户校准开关；
用户发送： 01 03 01 1D 00 01 15 F0 ，读出温湿度校准值；
用户发送： 01 06 01 1D 00 FA 98 73 ，设置温度用户校准值 250，既+2.5 度； 用户发送： 01 06 01 1D 80 6E F8 1C ，设置温度用户校准值-110，既-1.1 度。
4.3 电脑读取 RS485 数据

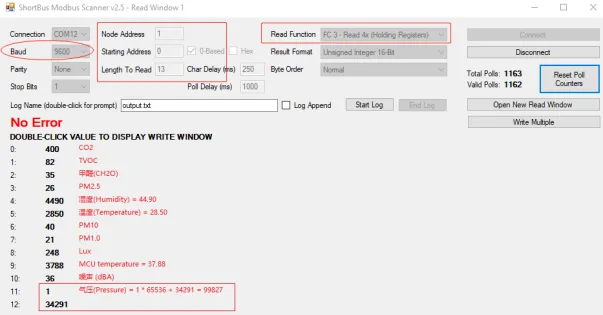

通过“485 转串口”适配器，可以将传感器模组连接到电脑以检测通讯和查看数据。电脑端可以使 用 ModBus 测试工具（如： ShortBus Modbus Scanner，效果见下图）直接读取数据；也可以使用“串 口助手”等标准串口工具，通过发送查询消息获取数据。
V. 各种传感器数据计算方式
. CO2 (ppm) ＝ CO2_H * 256 + CO2_L
. TVOC (ug/m3) ＝ TVOC_H * 256 + TVOC_L
. CH2O (ug/m3) ＝ CH2O_H * 256 + CH2O_L
. PM2.5 (ug/m3) ＝ PM2.5_H * 256 + PM2.5_L
. PM10 (ug/m3) ＝ PM10_H * 256 + PM10_L
. PM1.0 (ug/m3) ＝ PM01_H * 256 + PM01_L
. 照度 (Lux) ＝ Lux_H * 256 + Lux_L
. 噪声 (dB) ＝ dB_H * 256 + dB_L
. 接口返回的温、湿度（真实数据的 100 倍）：
. 正温度 (℃) ＝ (Temperature_H * 256 + Temperature_L) / 100， 例如： T = (0x09d0) / 10 = 2512 / 100 = 25.12℃
. 负温度 (℃)
方法 1：直接转为有符号的 int 类型即可，例如: T = 0xfc83/10 = -893/100 = -8.93℃
方法 2：如果大于 0x7fff（32767）
则为负数 T = (0xfc83 – 65536) / 10 = (64643 – 65536) / 10 = -893 / 100 = -8.93℃
. 湿度 (%RH) ＝ (Humidity_H * 256 + Humidity_L) / 100
. 气压 (Pa) ＝ Pa_byte[3] * 224 + Pa_byte[2] * 216 + Pa_byte[1] * 28 + Pa_byte[0]
. 根据气压计算海拔高度
气压单位是 Pa，理论上，海拔每上升 9 米，大气压降低 100 Pa。而海平面标准大气压为 101,325 Pa， 因此，可以用下面的公式根据气压值(Pa)计算海拔高度(Altitude)的近似值：
1 、 简化版海拔高度公式 = (101325 – Pa) / 100 * 9
除了海拔高度， 影响气压的因素还有很多（例如温度），下面的公式相对更精确一些， 特别是在高海 拔位置：
2 、 校准版海拔高度公式 = 44330 * (1 – (Pa/101325)0.1903)
例如：如果测得的气压值为 99,882Pa，则两个公式计算得到的海拔高度(Altitude)分别为：
. 简化版海拔高度 = (101325 – 99882) / 100 * 9 = 129.8 米
. 校准版海拔高度 = 44330 * (1 – (99882/101325)0.1903) = 120.84 米
VI. 注意事项
. 初次上电使用需预热 3 分钟以上
. 传感器安装位置应高于地面 15~20CM 以上， 否则可能有地面沙尘， 飘絮物等大尘埃颗粒甚至絮 状物污染导致风扇缠绕阻转，建议使用设备采取适当的预过滤处理。
. 本产品为精密仪器， 请不要打开外壳， 正常操作无需了解设备内部情况。如设备有损坏， 必须 由专业人员检修和维修，在检修和维修之前请确认外部连接电源已切断。。
. 传感器数据确保出厂个体之间的一致性， 不以第三方检测仪器或数据作为对比标准。如用户希 望最终测量结果和某第三方检测设备一致，可由用户根据实际采集结果进行数据拟合校准。
. 本传感器适用于普通室内环境，如用户设备在以下实际环境中使用，传感器有可能因过度积 尘、积油、进水导致数据一致性下降。例如：全年尘埃浓度大于 300 微克/立方米时间超过 50% ，或大于 500 微克/立方米时间超过 20%；油烟环境；高水雾环境；户外等。
VII. 传感器模块位图
|
位 |
传感器模块 |
|
0x01 |
光照度 |
|
0x02 |
温湿度气压 |
|
0x04 |
粉尘 |
|
0x08 |
空气质量 |
|
0x10 |
噪声 |
