Modbus人体红外感应器



用途及特点

本产品是一款利用PIR 红外传感器设计的感应运动物体的感应器。当感应器感测到有物体移动后通过 RS485 总线输出串口数据，从而使其它电器设备运行或者停止.

产品为高稳定性 PIR 红外传感器，它使用了先进的信号分棚处理技术、使探测器更少的误报。当有入侵者通过探测区域时，探测器将自动探测区域内的人体活动。

技术参数

1)输入电压：9VDC-14V.

2)电流:<85mA

3)防护等级：IP20

4)PIR 探测角度:120 度

5)红外探测距离: MAX 8M 直径

6)感应持续输出时间:约 3 秒

7)感应输出方式:RS485 串口数据

8)LED 指示输出方式: 可以设置 ON /OFF，红色 LED 为 PIR 输出指示

9)工作温度,湿度：-30℃～+50℃/< 93%RH 不结露

10)安装高度：2.5M<H<3.5M（可根据客人选择输出方式来调整安装高度）

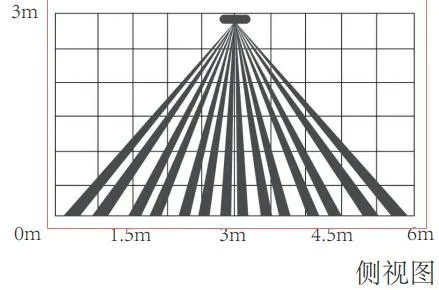

探测范围

探测最大范围半径 4m （安装高度 3 米）

1. 安装要求:吸顶安装，天线感应面垂直往下
2. 安装需要远离马达干扰，发热体干扰.

接线端子及跳线说明

1.接线端子: 从左到右分别是电源正（V+）；电源负（GND）;RS485 LB; RS485 LA。

2.ID学习按键：长按S1按键3秒进入感应器ID设置模式，同时可以看到红色LED快闪（频率5HZ）.此时使用

者可以参考协议设置感应器ID.如果60秒内仍然没有发送设置ID指令，感应器自动退出ID设置模式。

3.红色LED选择跳线：红外PIR传感器指示灯ON/OFF选择跳线，跳线在OFF一边时指示灯常灭,跳线在ON一边

时红外感应器感应有人时指示灯点亮。

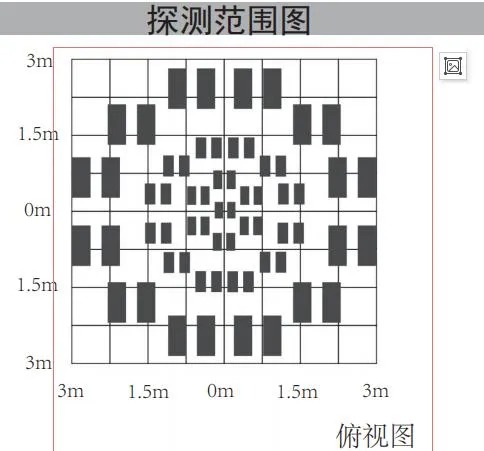

红外探测范围

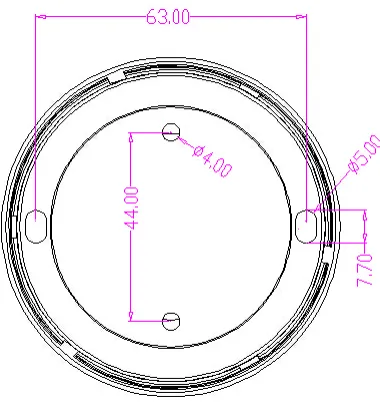

外形尺寸和安装尺寸



通讯协议

数据格式

有线RS485通讯模式:波特率9600，8个数据位，1个起始位，一个停止位，无校验位共10个bit。2据格式

设置感应器地址

写：01 06 00 01 00 01 crc16

读：03功能码

00 01 表示ID=1

感应有人保持时间

写：01 06 00 02 00 03 crc16

读：03功能码

00 03 默认值，1-255秒可调

LED 亮灭设定

写：01 06 00 04 00 01 crc16

读：03功能码

00 00:LED 灭:00 01 亮

默认00 01 LED亮灭设定必须在LED跳线设定到ON的位置

发送数据方式

写：01 06 00 05 00 01 crc16

读：03功能码

00 00:查询:00 01 主动发送

红外感应状态

读：01 03 00 06 00 01 crc16

00 00:无人:00 01 有人
