MThings简介
MThings是一款很优秀的Modbus工具类软件,几乎囊括市面上所有对Modbus协议的需求:主从站模拟、串口、网络、曲线画面、自定义数据类型等等,可以说是解决了诸多实际痛点。不管是对电气工程师还是软件开发人员都起到很大的帮助作用,它主要解决如下问题:
模拟仿真上位机软件,支持MODBUS主机读写功能。
模拟仿真Modbus设备软件,支持Modbus从机被动读写功能。
支持多设备、多通道并发运行,无设备个数限制。
支持持久化数据配置、无菜单设计,操作友好。
支持MODBUS-RTU、MODBUS-ASCII、MODBUS-TCP。
支持串口、TCP客户端、TCP服务器(可接入多客户端)、UDP单播。
支持全链路报文监控、存储、分析。
支持丰富的链路丢包统计方法。
支持数据曲线录波,统计数据极值和均值,并可导出所有数据。
支持MODBUS数据配置模板导入导出。
支持多种变化数据模拟方法。
支持数据二次加工,界面呈现原始真实数据。
支持良好的非标协议适配。
性能优异,支持接入 > 500设备节点,超20K数据点。
永久免费,免安装,中文。
MThings连接Modbus物联网平台
1.准备工作
下载MThings
地址:https://wwp.lanzouy.com/mthings
Modbus物联网平台上的准备工作
网址:http://cloud.modbus.cn

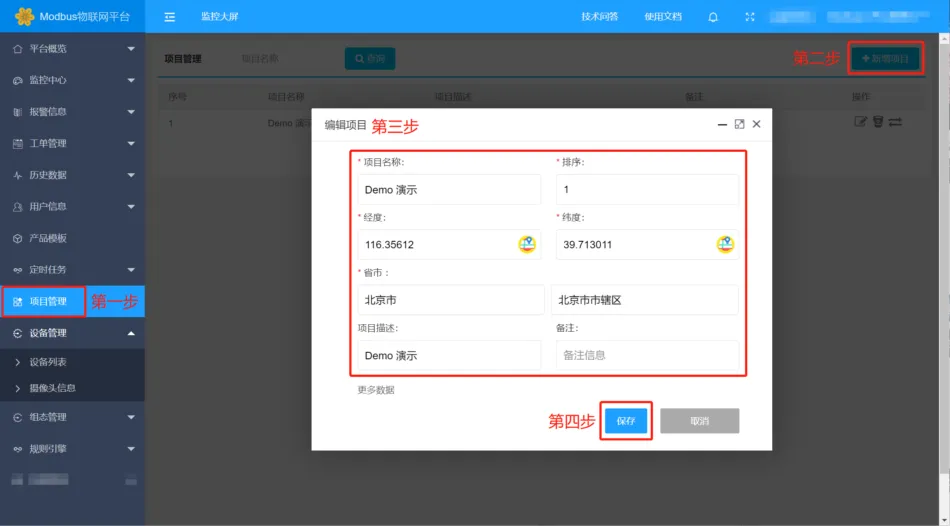

- 创建项目(项目管理→新增项目)
![MThings连接Modbus物联网平台插图 MThings连接Modbus物联网平台插图](https://image.modbus.cn/wp-content/uploads/2022/09/1663170493-image-950x526.png)

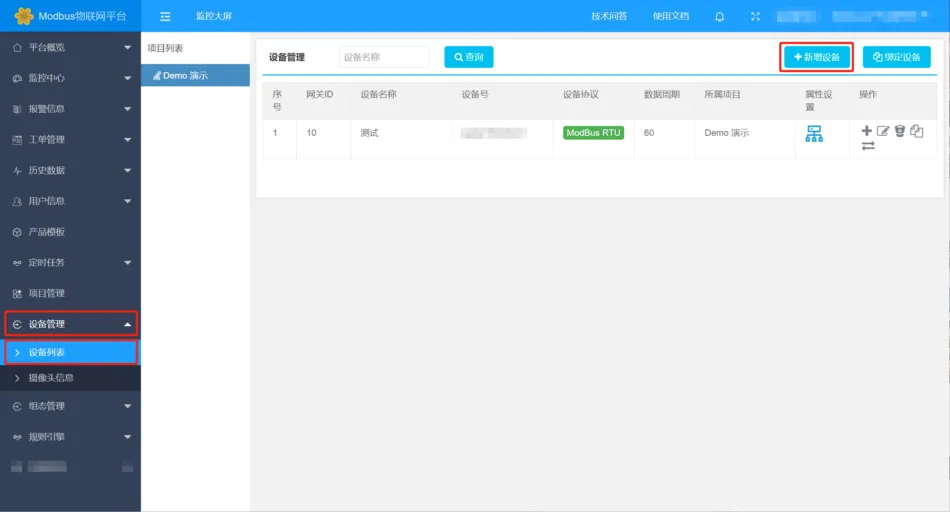

- 创建设备(设备管理→设备列表→新增设备)
![MThings连接Modbus物联网平台插图1 MThings连接Modbus物联网平台插图1](https://image.modbus.cn/wp-content/uploads/2022/09/1663170687-image-950x512.png)

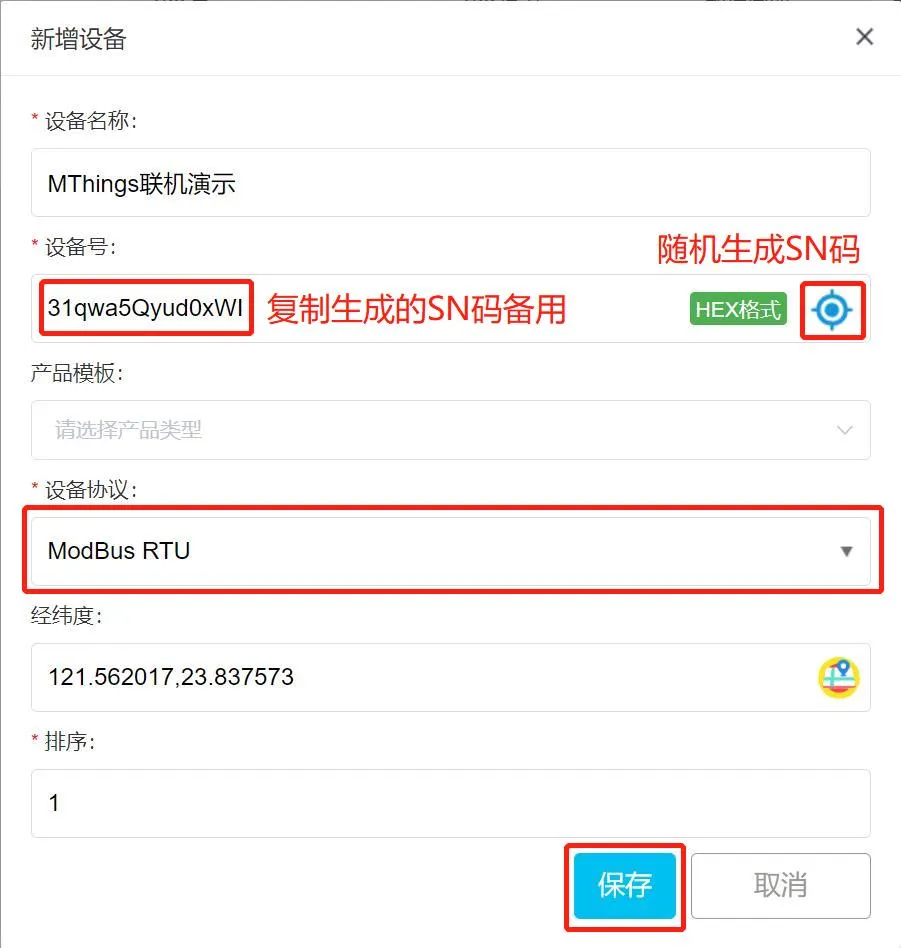

- 填写设备名称,随机生成或者手动填写设备号,在设备协议中选择ModBus RTU,定位设备所在经纬度,保存即可。(设备号SN码复制保存备用)
![MThings连接Modbus物联网平台插图2 MThings连接Modbus物联网平台插图2](https://image.modbus.cn/wp-content/uploads/2022/09/1663170184-image.png)
MThings 软件上的配置

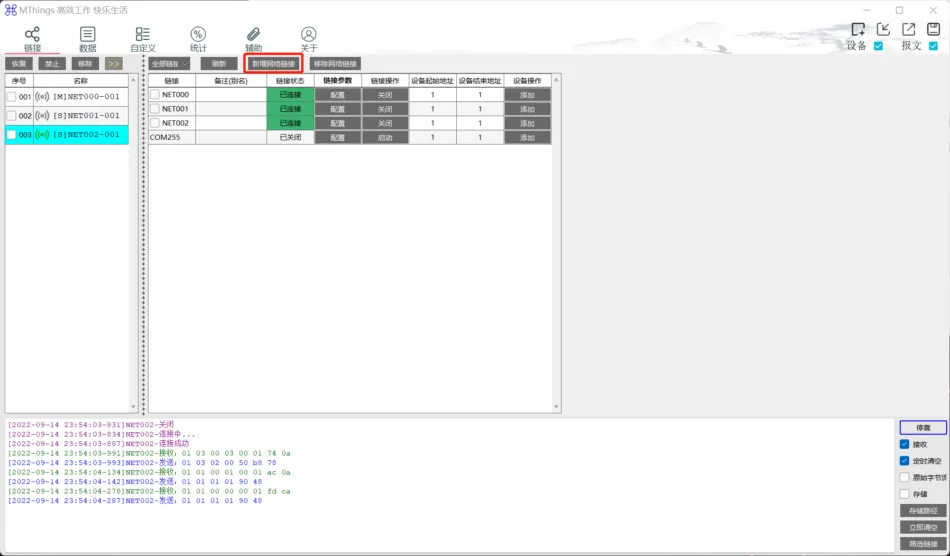

1.新增网络链接
![MThings连接Modbus物联网平台插图3 MThings连接Modbus物联网平台插图3](https://image.modbus.cn/wp-content/uploads/2022/09/1663170941-image-950x556.png)

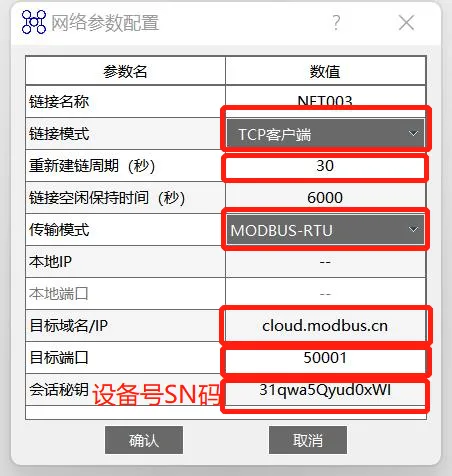

填写链接信息
目标域名/IP:
cloud.modbus.cn
目标端口:
50001
会话秘钥:
填写创建设备时生成的设备号SN码
![MThings连接Modbus物联网平台插图4 MThings连接Modbus物联网平台插图4](https://image.modbus.cn/wp-content/uploads/2022/09/1663171322-image.png)

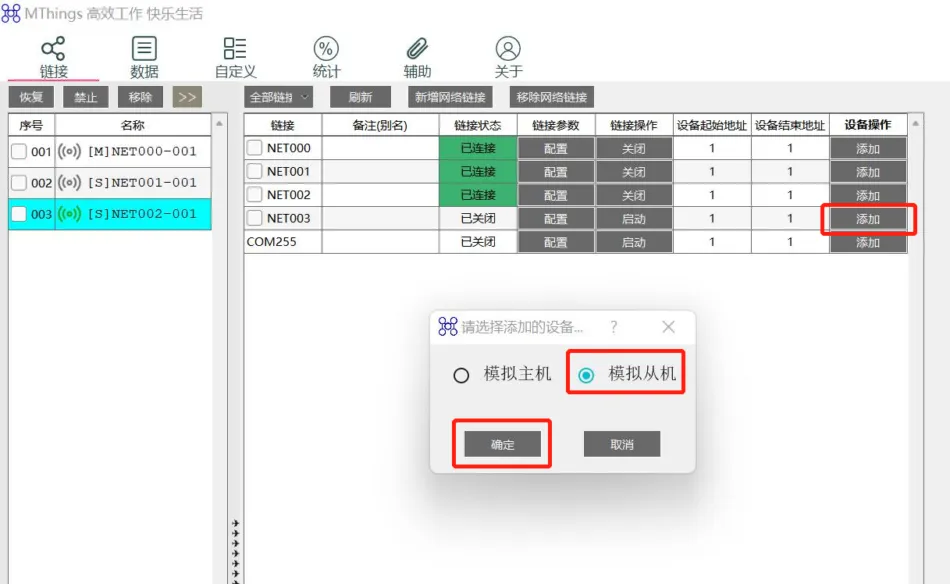

设备操作,添加→模拟从机→确定 (设备起始地址和设备结束地址就是从机地址,根据实际需要调整)
![MThings连接Modbus物联网平台插图5 MThings连接Modbus物联网平台插图5](https://image.modbus.cn/wp-content/uploads/2022/09/1663171639-image-950x584.png)
配置完成后我们发现连接状态已经变成“已连接”此时与Modbus云平台连接已经成功,接下来添加模拟线圈设备。

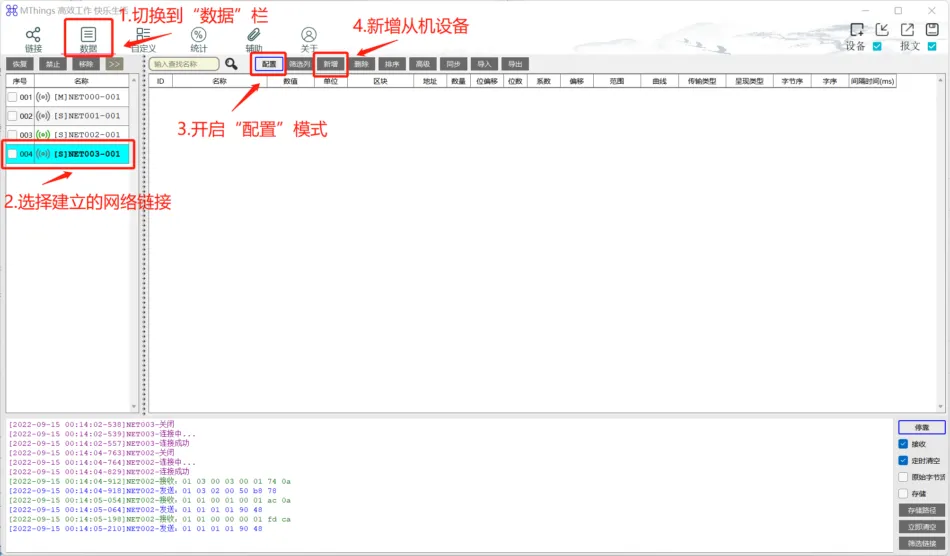

添加线圈(示例1)
![MThings连接Modbus物联网平台插图6 MThings连接Modbus物联网平台插图6](https://image.modbus.cn/wp-content/uploads/2022/09/1663172323-image-950x556.png)
例如增加4个线圈设备,数据地址0-4
![MThings连接Modbus物联网平台插图7 MThings连接Modbus物联网平台插图7](https://image.modbus.cn/wp-content/uploads/2022/09/1663172515-image.png)

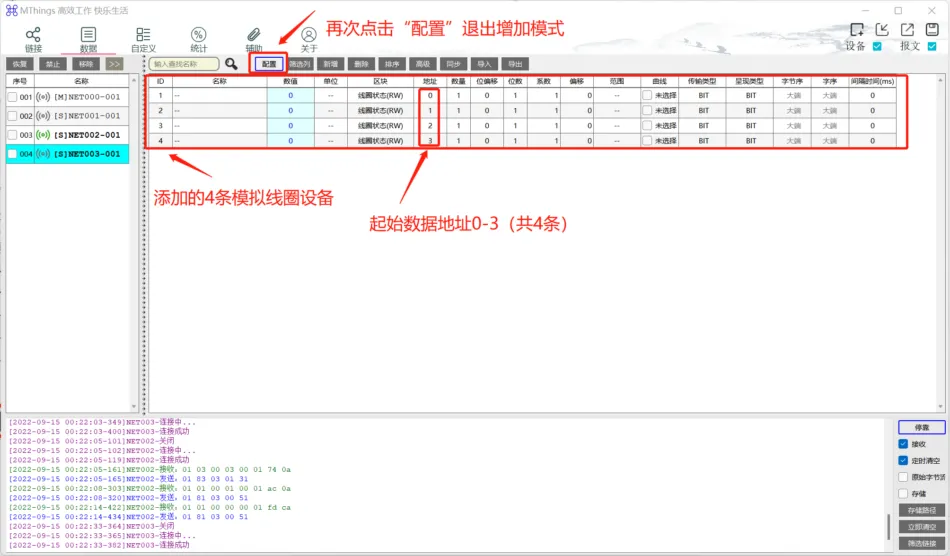

点击“确定”,自动添加的4条线圈设备,如下图:
![MThings连接Modbus物联网平台插图8 MThings连接Modbus物联网平台插图8](https://image.modbus.cn/wp-content/uploads/2022/09/1663172847-image-950x556.png)
Modbus物联网平台端操作

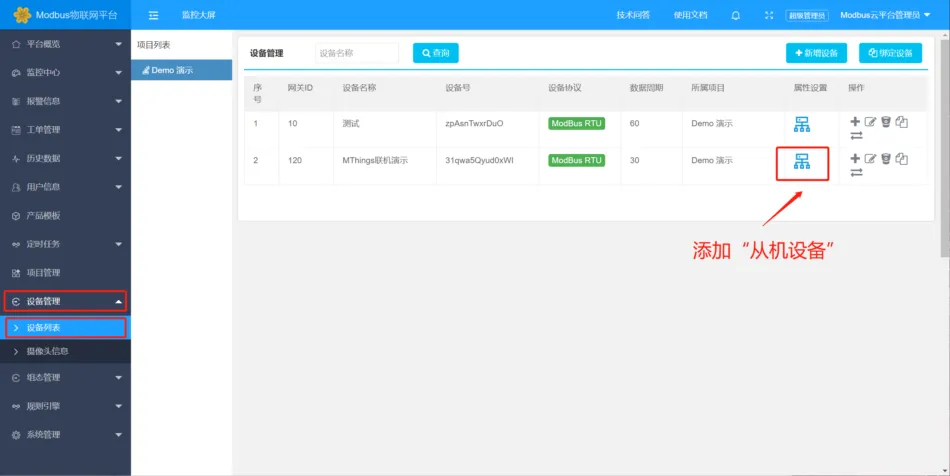

添加从机设备
![MThings连接Modbus物联网平台插图9 MThings连接Modbus物联网平台插图9](https://image.modbus.cn/wp-content/uploads/2022/09/1663173060-image-950x476.png)

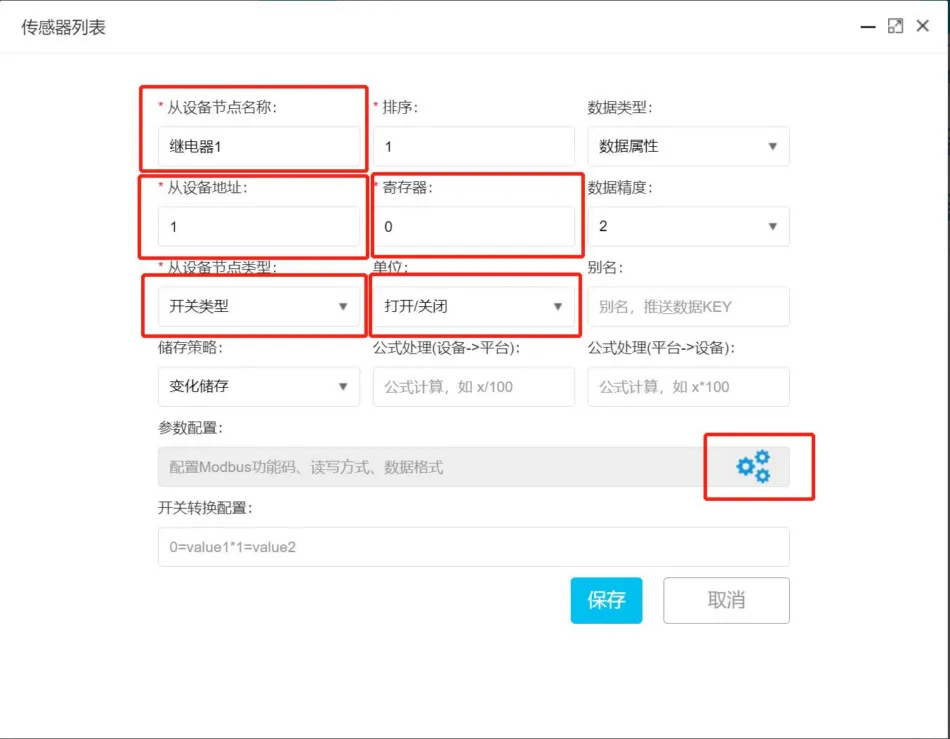

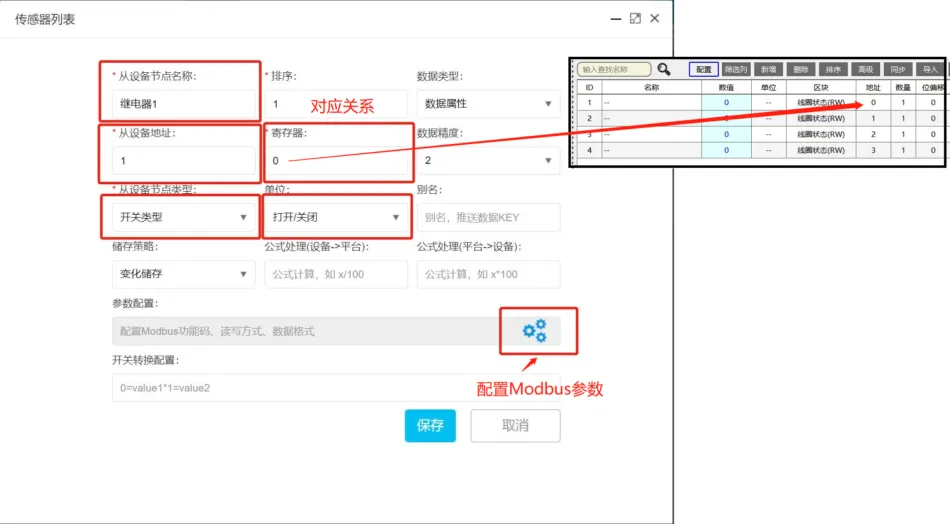

添加一个线圈
![MThings连接Modbus物联网平台插图10 MThings连接Modbus物联网平台插图10](https://image.modbus.cn/wp-content/uploads/2022/09/1663173295-image-950x739.png)
![MThings连接Modbus物联网平台插图11 MThings连接Modbus物联网平台插图11](https://image.modbus.cn/wp-content/uploads/2022/09/1663173641-image-950x524.png)

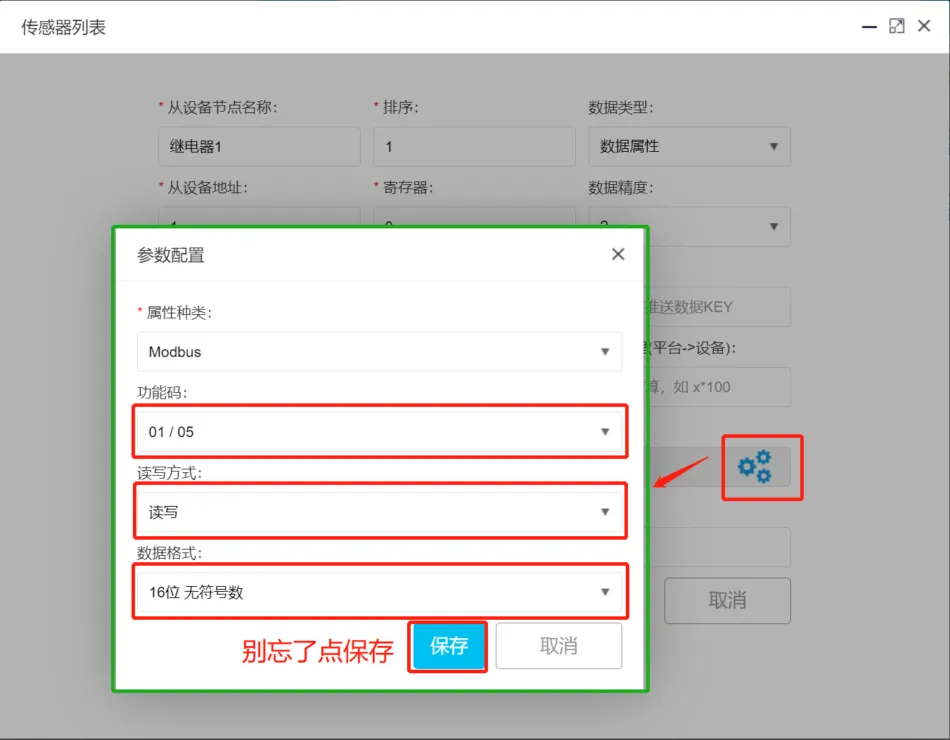

配置Modbus参数
![MThings连接Modbus物联网平台插图12 MThings连接Modbus物联网平台插图12](https://image.modbus.cn/wp-content/uploads/2022/09/1663173827-image-950x740.png)

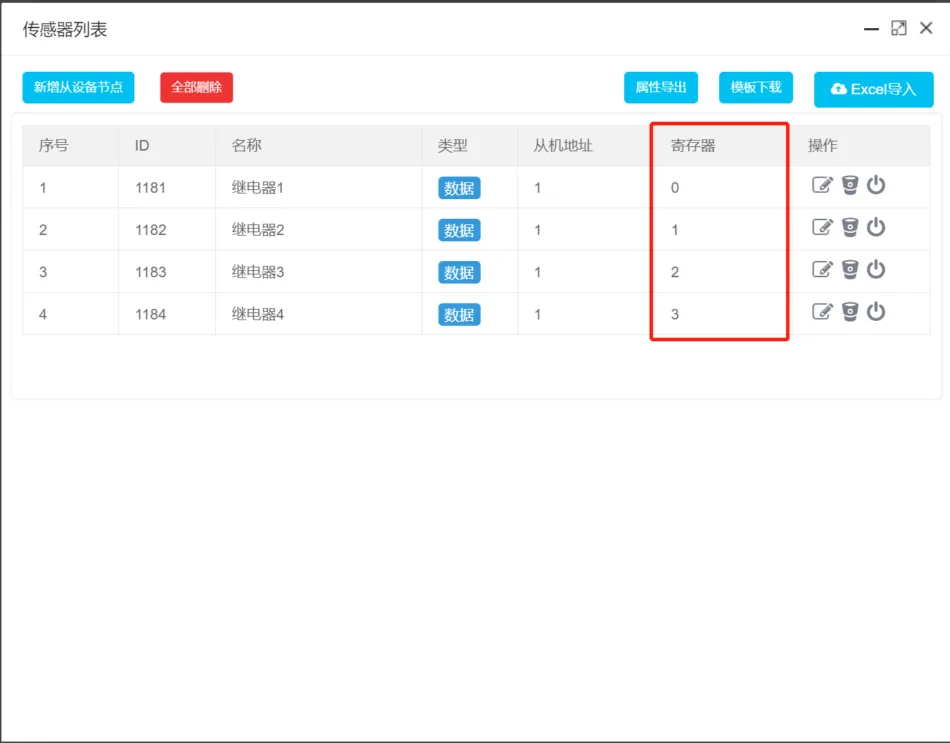

依次类推,把4个线圈全部添加
![MThings连接Modbus物联网平台插图13 MThings连接Modbus物联网平台插图13](https://image.modbus.cn/wp-content/uploads/2022/09/1663174249-image-950x743.png)

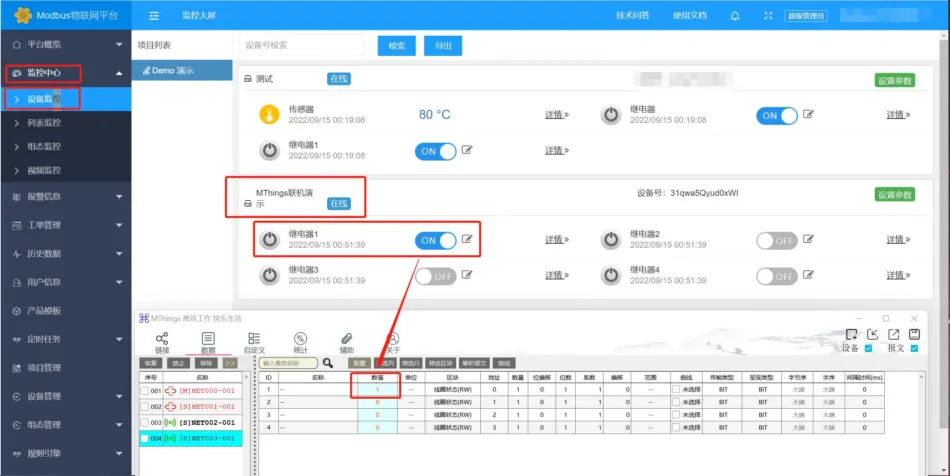

然后,在Modbus云平台上操作添加的线圈,试试状态同步和数据是否同步响应
![MThings连接Modbus物联网平台插图14 MThings连接Modbus物联网平台插图14](https://image.modbus.cn/wp-content/uploads/2022/09/1663174442-image-950x476.png)
至此已经完成了MThings连接Modbus物联网平台的线圈添加过程,数值类设备模拟是同样的道理,后续我会在这里完善一下教程,模拟设备接入云平台之后,就可以利用Modbus云平台控制设备,小度音响声控设备,公众号控制设备,查看设备状态,生成设备曲线,组态大屏,历史数据,自动化联控等功能,对于想尽快了解物联网的同学,不妨是一次很好的学习和尝试机会。
