WIFI、RS485、Homekit通讯Modbus RTU人体微动存在感应器说明书插图1

由于技术的发展更新,2.4G毫米波雷达技术现在已经开始走向民用。本次我们就跟随新技术的步伐,发布一款人体存在传感器,让大家使用上高性价比的人体存在传感器!

功能简述:

一款高灵敏度的24GHz人体存在状态传感器。其工作原理是利用FMCW调频连续波,对设定空间内的人体目标进行探测,结合雷达信号处理、精确人体感应算法,实现高灵敏度的人体存在状态感应,可识别运动和静止状态下的人体,检测结果数据通过干接点或总线自定义协议、WIFI自定义协议、Modbus RTU,WIFI Modbus协议、苹果Homekit输出。

选型建议:
广泛适用于家庭、办公楼、酒店、银行、医院、学校、机场、博物馆、实验室工厂以及农业等有人体存在探测需求的用户,也适用于设备制造、机器人制造、安防制造等专业人士使用。

产品参数:

产品型号:MBS06

外观尺寸:直径89高38mm

通讯方式:RS485 WIFI

工作温度:-10-50°C

通讯协议:Modbus RTU 及自定义协议

探测角度:80*75 FOV

探测距离:动态(肢体动作)<5米,静态(设备对准人体胸部位置呼吸动作)<2米

安装方式:吸顶安装/侧墙安装

产品特点:

1、搭配多款智能配件,实现场景个性化控制。
2、支持开关机控制
3、远程控制,随时开关(需搭配智能控制系统使用)。
4、支持防拆功能。
5、断网不影响总线范围内的控制及展示。MBS05支持自定义总线协议配置。
6、2.4GHz毫米波雷、超宽谱雷达技术和生物医学工程于一体的传感器,精准探测区域内静态人体的状态。
7、以脉冲形式微波束照射人体检测人体生命参数,由于人体生命活动肢体运动、呼吸、心跳等的存在,使得被人体反射后的回拨脉冲序列的重复周期发生变化。经对人体反射后的回波脉冲序列进行解调、积分、放大、滤波等处理并输入微电脑系统进行数据处理分析,得到被测人体存在的数据参数。
8、当人体完全静止呼吸的时,人体腹部表面会跟随呼吸的动作起伏变化,微波传感器可捕捉到人体胸部及腹部的位置呼吸的动作,精确识别出该微小动作。
9、人体完全静止时微波探测最灵敏度的位置为胸腹部。对静止的人体进行微小动作探测时若未对准胸腹部位置会降低探测距离。
10、微波传感器对准人体胸部位置可探测2米内静止人体呼吸的微小动作,5米内人体肢体运动的动作。
11、不受温度、湿度、灰尘、气流、噪声、光线等影响,抗干扰性强。
12、可穿透玻璃、塑料、亚克力、薄木板等材料,不可穿透金属、水泥实体墙。
13、支持Modbus协议,同时可以接入苹果智能家居系统,作存在传感器使用。

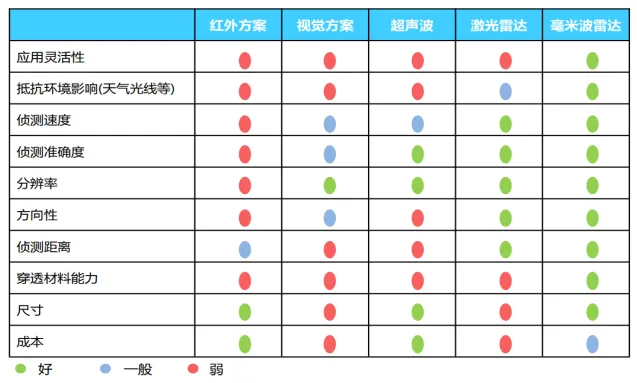

探测方式对比:

WIFI、RS485、Homekit通讯Modbus RTU人体微动存在感应器说明书插图3

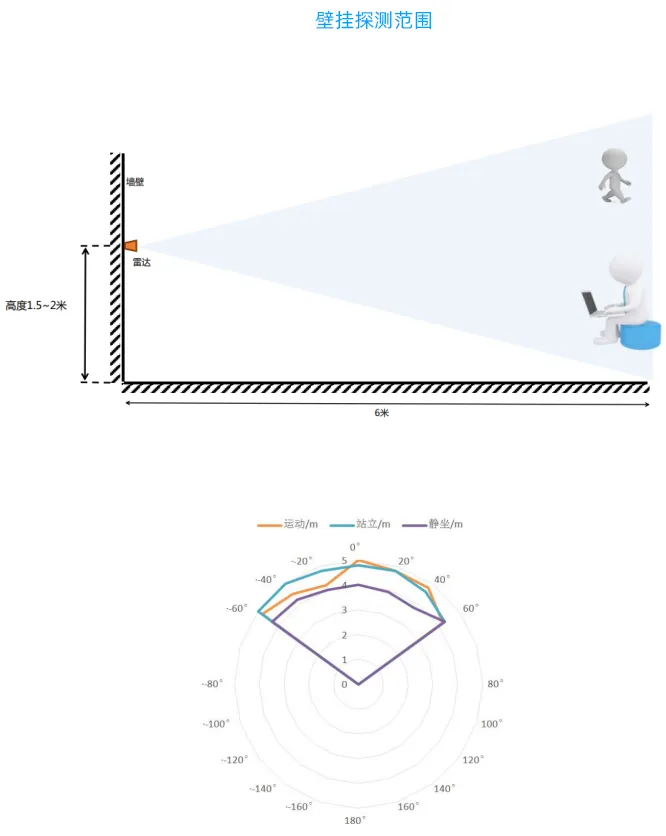

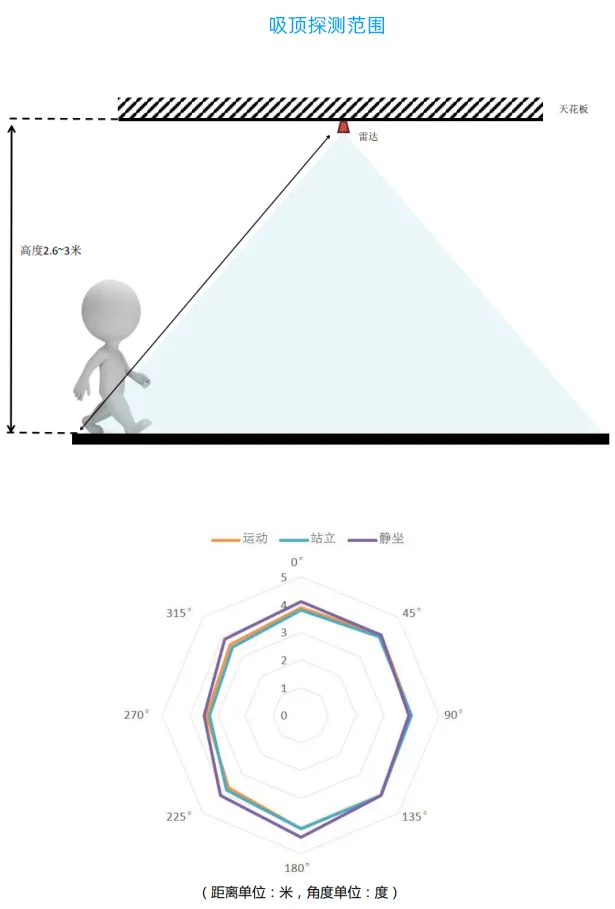

感应范围:

WIFI、RS485、Homekit通讯Modbus RTU人体微动存在感应器说明书插图5
WIFI、RS485、Homekit通讯Modbus RTU人体微动存在感应器说明书插图7

Modbus协议说明:

波特率:9600 8 N 1

效验:CRC16 低字节在前

支持功能码:03 06 10

读单个寄存器;

地址功能码寄存器地址读取几个寄存器CRC效验
010327 1000 0112 34

返回:

地址功能码字节数数据CRC效验
01030211 3312 34

写单个寄存器

地址功能码字节数数据CRC效验
010627 1000 0112 34

返回:

地址功能码寄存器地址CRC效验
010627 1001 0112 34

写多个寄存器:

地址功能码起始寄存器地址写几个寄存器字节数数据数据CRC效验
011027 1000 020433 4455 6612 34

返回:

地址功能码起始寄存器地址写几个寄存器CRC效验
011027 1000 0212 34

功能寄存器地址

序号名字读/写寄存器地址寄存器地址含义举例备注
1地址读/写0001000100 01地址范围00-FE00 01FF为广播地址
2波特率读/写0002000200 0100对应115200
01对应76800
02对应57600
03对应38400
04对应19200
05对应14400
06对应9600
07对应4800
08对应2400
09对应1200
00 0606对应9600
修改成功会以当前波特率回复,回复后切换为新的波特率
3冗余时间设置读/写0003000300 0100 01-FF FF
1秒到65535秒
00 20配置冗余时间为30秒
4传感器开关读/写0004000400 0100 00关
00 01开
00 01打开传感器
5存在状态读取读/写0005000500 0100 00无人
00 01有人
00 01有人
