VisualHMI 定时器：start_timer/on_timer 与倒计时完整案例

VisualHMI 提供 32 个软件定时器（索引 0~31），配合 on_timer 回调实现延时、周期、倒计时逻辑。注意：软件定时器精度受系统负载影响，不适合硬实时控制。

1. API

2. 倒计时案例（完整）

场景：设定时长（小时+分钟），按启动键开始倒计时，剩余时间显示，到 0 自动复位并发指令给主板。

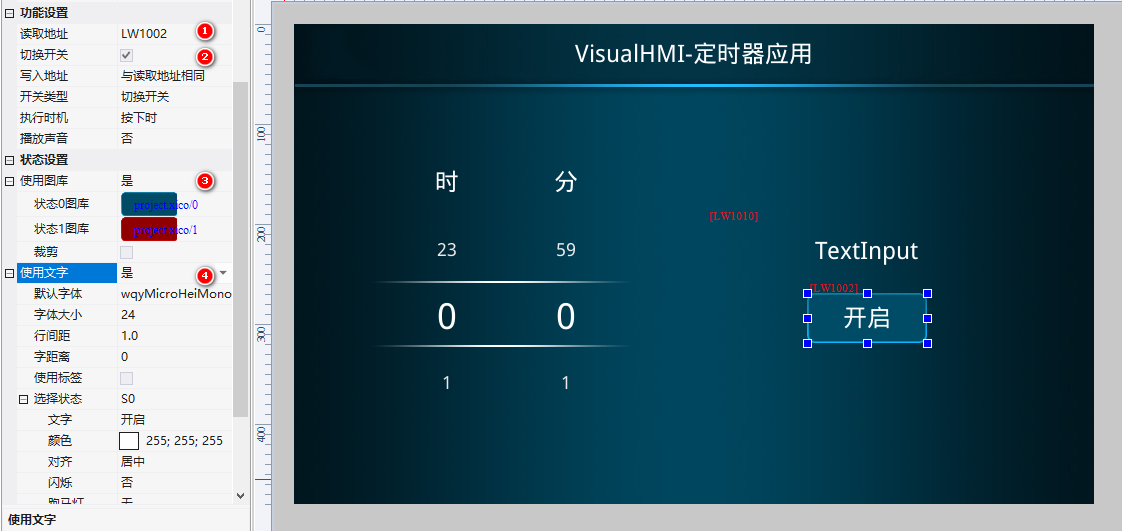

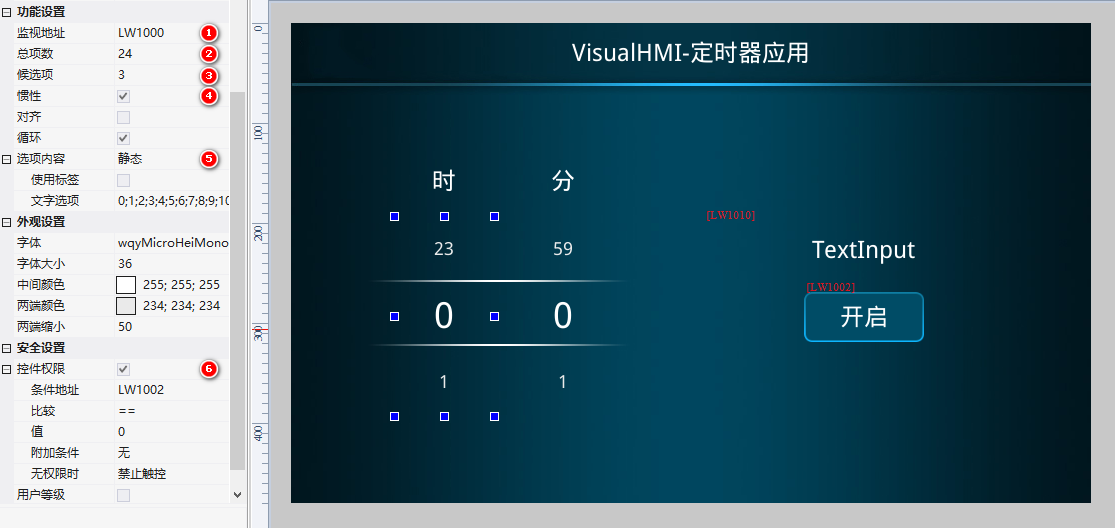

画面配置：位状态指示灯 LW1002（切换开关）控制启停；滚轮控件 LW1000（时，24 项候选 0~23）、LW1001（分）设时长；文本控件 LW1010 显示倒计时。

LUA：

_TIMER_REPEAT_ = 0  -- 总秒数
_TIMER_CNT_    = 0  -- 已计秒数

function on_update(slave, vtype, addr)
  if vtype == VT_LW then
    if addr == 0x1002 then
      local sw = get_uint16(VT_LW, 0x1002)
      local hour = get_uint16(VT_LW, 0x1000)
      local minu = get_uint16(VT_LW, 0x1001)
      if sw == 1 and _TIMER_REPEAT_ > 0 then
        _TIMER_REPEAT_ = hour*3600 + minu*60
        stop_timer(0)
        start_timer(0, 1000, 0, _TIMER_REPEAT_)  -- 每秒触发, 共repeat次
      else
        stop_timer(0)
        _TIMER_REPEAT_ = hour*3600 + minu*60
      end
    end
  end
end

function on_timer(timer_id)
  if timer_id == 0 then
    _TIMER_CNT_ = _TIMER_CNT_ + 1
    local remain = _TIMER_REPEAT_ - _TIMER_CNT_
    local h = math.floor(remain/3600)
    local m = math.floor((remain%3600)/60)
    local s = remain%60
    set_string(VT_LW, 0x1010, string.format("%02d:%02d:%02d", h, m, s))
    if remain <= 0 then
      stop_timer(0)
      set_uint16(VT_LW, 0x1002, 0x00)  -- 复位按钮
      set_uint16(VT_LW, 0x1003, 0x01)  -- 发指令给主板
    end
  end
end

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）LUA 教程「定时器」，版权归大彩科技所有。
