VisualHMI 旋转编码器：EC11 旋钮的旋转与按键检测（LUA 初始化）

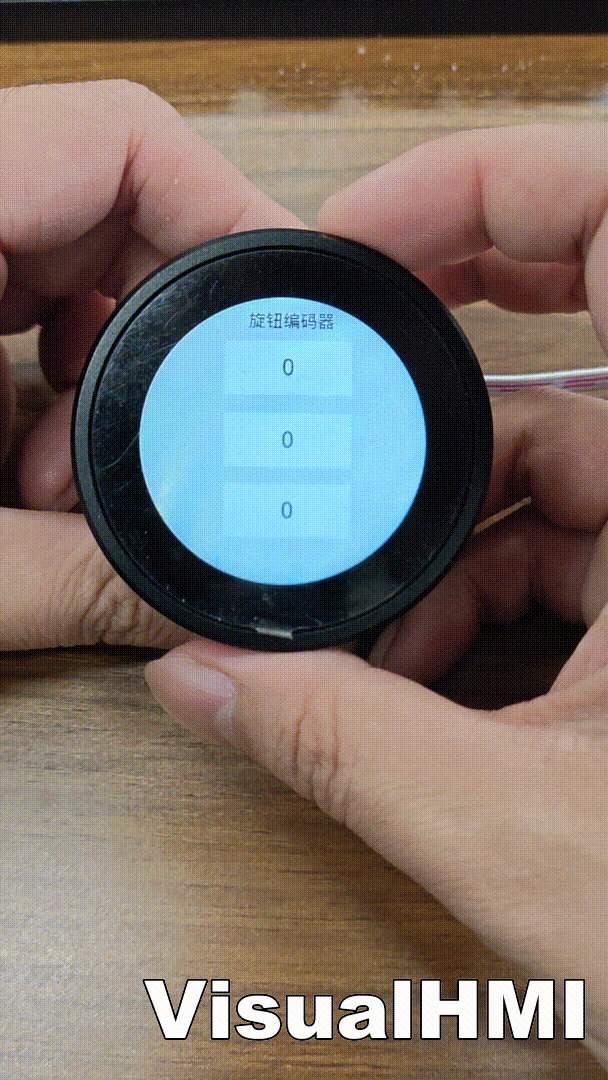

旋钮编码器是物理硬件控件：靠旋转（A/B 相正交脉冲）和按压（确认/切换）操作，用于无级微调、快速参数设定（温度、频率、偏移量）。标准产品如 DC40400DB016 支持旋转编码器接口，编码器型号 EC11。

1. 属性介绍

2. 关键行为

• 旋转动作：系统自初始化后自动把 A/B 正交脉冲转为数值——逆时针递增（步长1）、顺时针递减；到上下限钳位，不循环重置（工业安全设计）
• 按下动作：完全由用户层 Lua 脚本处理（系统无内置回调），通过 GPIO 接口检测——以 DC40400DB016 为例按键低电平有效（按下=0，释放=1）

3. LUA 脚本（必须初始化）

使用旋钮编码器必须在 on_init 里初始化：

function on_init()
  dofile("bspButtonV2.lua")              -- 加载按键库
  btn_manager = ButtonManager:new()
  btn_manager:add("key1", Knob.pinKey, {
    active_level = Knob.pinKeyActive,     -- 0=低电平有效
    long_press_time = Knob.pinKeyLongTime,-- 300ms 长按阈值
    enable_repeat = true,                 -- 长按连续触发
    enable_double_click = true,           -- 双击检测
    debug = false })
  btn_manager:get("key1")
    :on(Button.EVENT.SHORT_PRESS, KnobKey_Press)
    :on(Button.EVENT.SHORT_RELEASE, KnobKey_Release)
    :on(Button.EVENT.LONG_PRESS, KnobKey_LongPress)
    :on(Button.EVENT.LONG_RELEASE, KnobKey_LongRelease)
    :on(Button.EVENT.CLICK, KnobKey_Click)
    :on(Button.EVENT.DOUBLE_CLICK, KnobKey_Double)
    :on(Button.EVENT.REPEAT, KnobKey_Repeat)
  set_rotate_decoder(0, Knob.pinA, Knob.pinB, Knob.ktype) -- 编码器初始化
  start_rotate_decoder()                  -- 启动编码器
  set_run_cycle(10)                       -- 主循环 10ms
end

引脚定义：GPIO 的 16 进制高 8 位=IO 组、低 8 位=引脚，PD0=0x0300、PD2=0x0302、PD3=0x0303。旋转动作启动后由内核异步更新绑定寄存器（如 LW1000），无需脚本轮询；按下动作靠 on_run 里 btn_manager:update_all() 每 10ms 检测。

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「旋转编码器」，版权归大彩科技所有。
