摘要：滚轮控件是手势滑动选值组件：上下/左右滚动从预设选项中选值，模拟机械拨盘。时间/日期设定（定时启停、计划任务）是典型场景，直观、低误触。

滚轮控件是手势滑动选值组件：上下/左右滚动从预设选项中选值，模拟机械拨盘。时间/日期设定（定时启停、计划任务）是典型场景，直观、低误触。

1. 属性介绍

1.1 功能设置

属性	说明
监视地址	绑定的变量地址
总项数	滚轮滚动选择的总项数
候选项	默认显示项数：3 项或 5 项
惯性	滑动松开后有惯性滚动效果
对齐 / 循环	选项内容是否对齐；是否循环滚动
选项内容	静态（固定文字，可用标签）/ 动态（变量地址+最大长度，UTF-8，分号分隔）

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图

1.2 外观设置

字体/字体大小
中间颜色：正中间选中项文字颜色；两端颜色：两端选项文字颜色
两端缩小：两端选项文字缩放比例

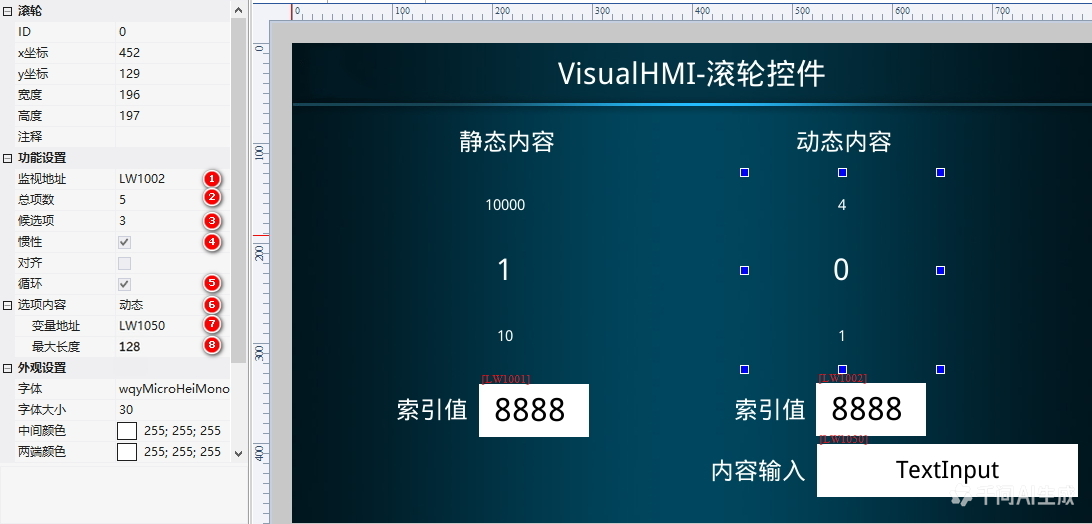

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图1

2. 应用案例

2.1 静态内容

监视 LW1001，5 项、候选项 3、惯性+循环，文字 1;10;100;1000;10000。滑动滚轮，索引值写入 LW1001，配数值控件观察。

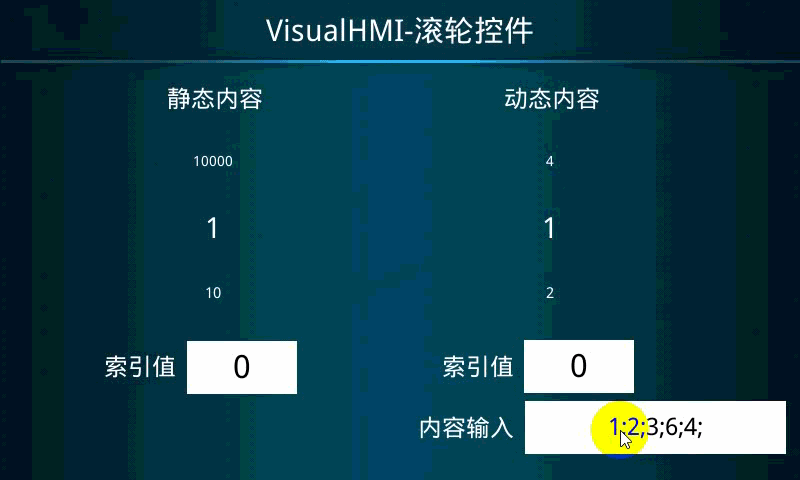

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图2

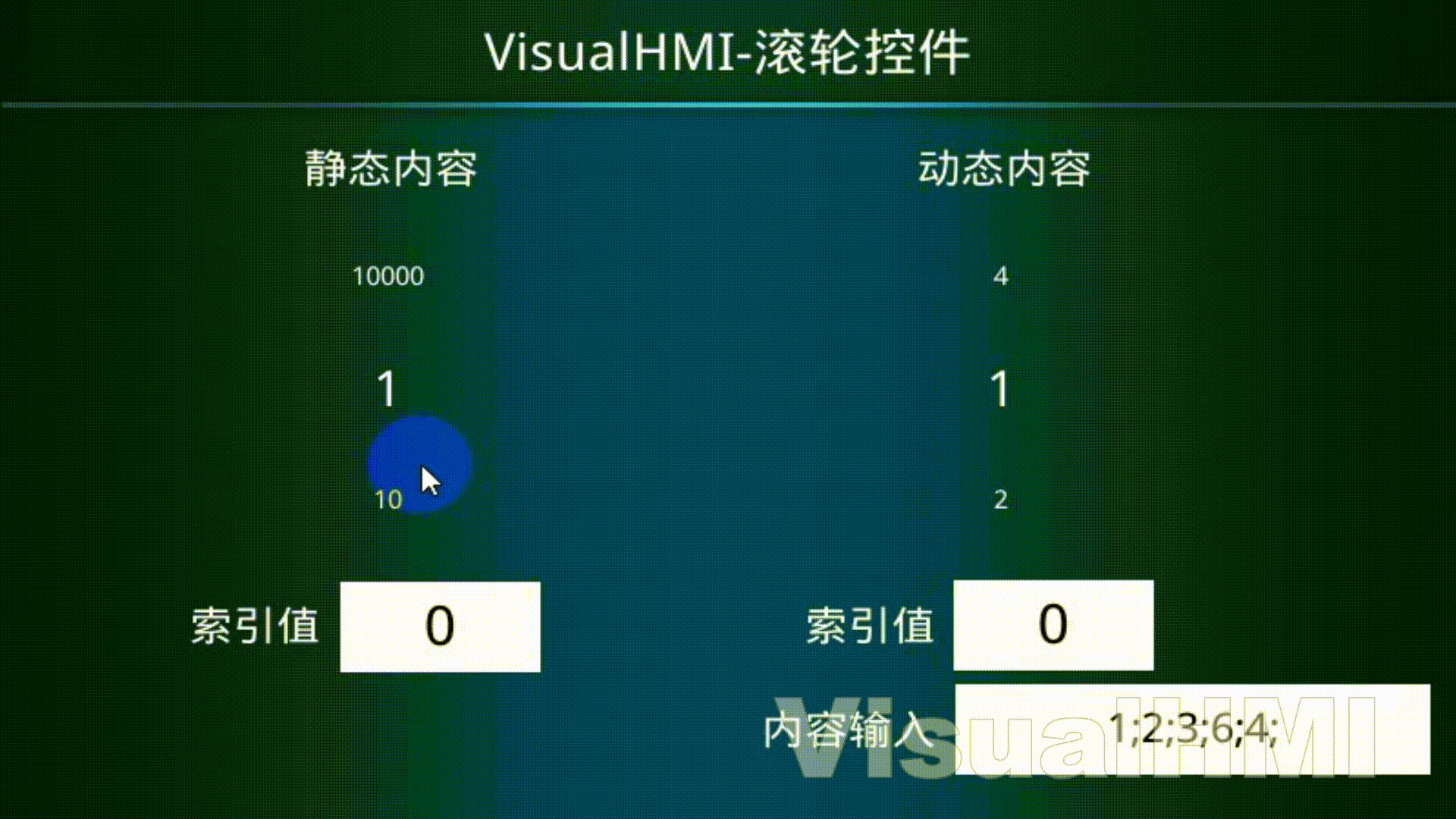

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图3

2.2 动态内容

监视 LW1002，选项动态，变量地址 LW1050，最大长度 256。LUA set_string 写入选项（UTF-8，分号分隔）后滚轮显示。

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图4

VisualHMI 滚轮控件：滑动选值、惯性循环与动态选项插图5

滚轮和下拉选择都能选值，区别：滚轮适合连续快速浏览（时间、档位），下拉适合选项多的精确选择。候选项 3 还是 5 看屏幕空间——5 项更有「拨盘感」，3 项更紧凑。

整理自广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「滚轮」，版权归大彩科技所有。
