滑动条是连续值调节控件：拖动滑块或点轨道调参数。音量、屏幕亮度、目标温度/速度/压力设定都靠它。
1. 属性介绍
1.1 功能设置
| 属性 | 说明 |
|---|---|
| 读写地址 | 绑定的变量地址 |
| 数据类型 | UINT16/INT16/UINT32/INT32/UINT64/INT64/FLOAT/DOUBLE |
| 滑动调节 | 拖动进度条调节数值；松开时通知可勾选 |
| 与读取相同 | 写入地址是否与读取相同 |
| 刻度数 | 控件的总可读数量 |
| 范围限制 | 无 / 固定范围（固定上下限）/ 可变范围（上下限地址动态调） |
1.2 外观设置
- 方向：从左到右/从右到左/从上到下/从下到上
- 滑块图库：滑块图片；宽度/高度：滑块尺寸
2. 应用案例
2.1 固定范围

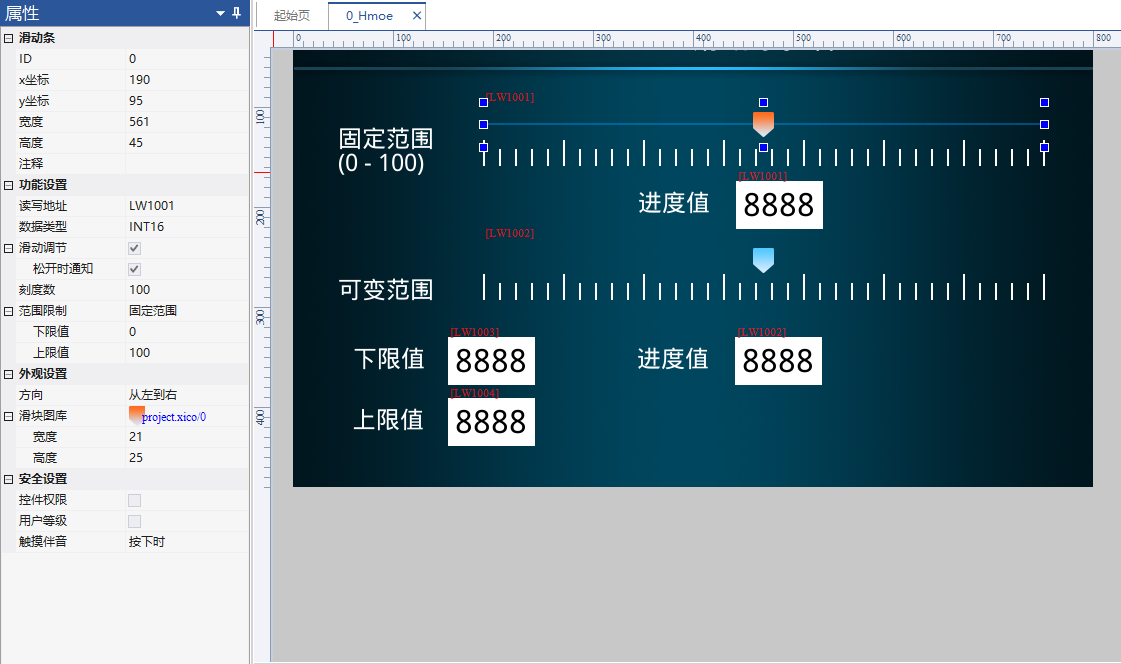

读写 LW1001（UINT16），滑动调节+松开时通知，固定范围 0~100，方向从左到右。配数值控件显示滑块值。拖动时数值实时变，且限制在 0~100。
2.2 可变范围

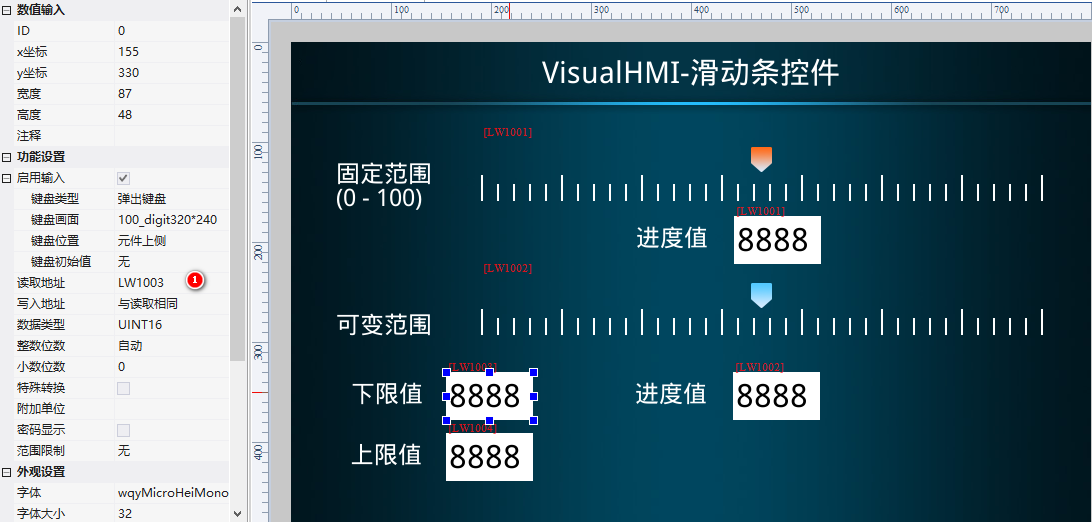

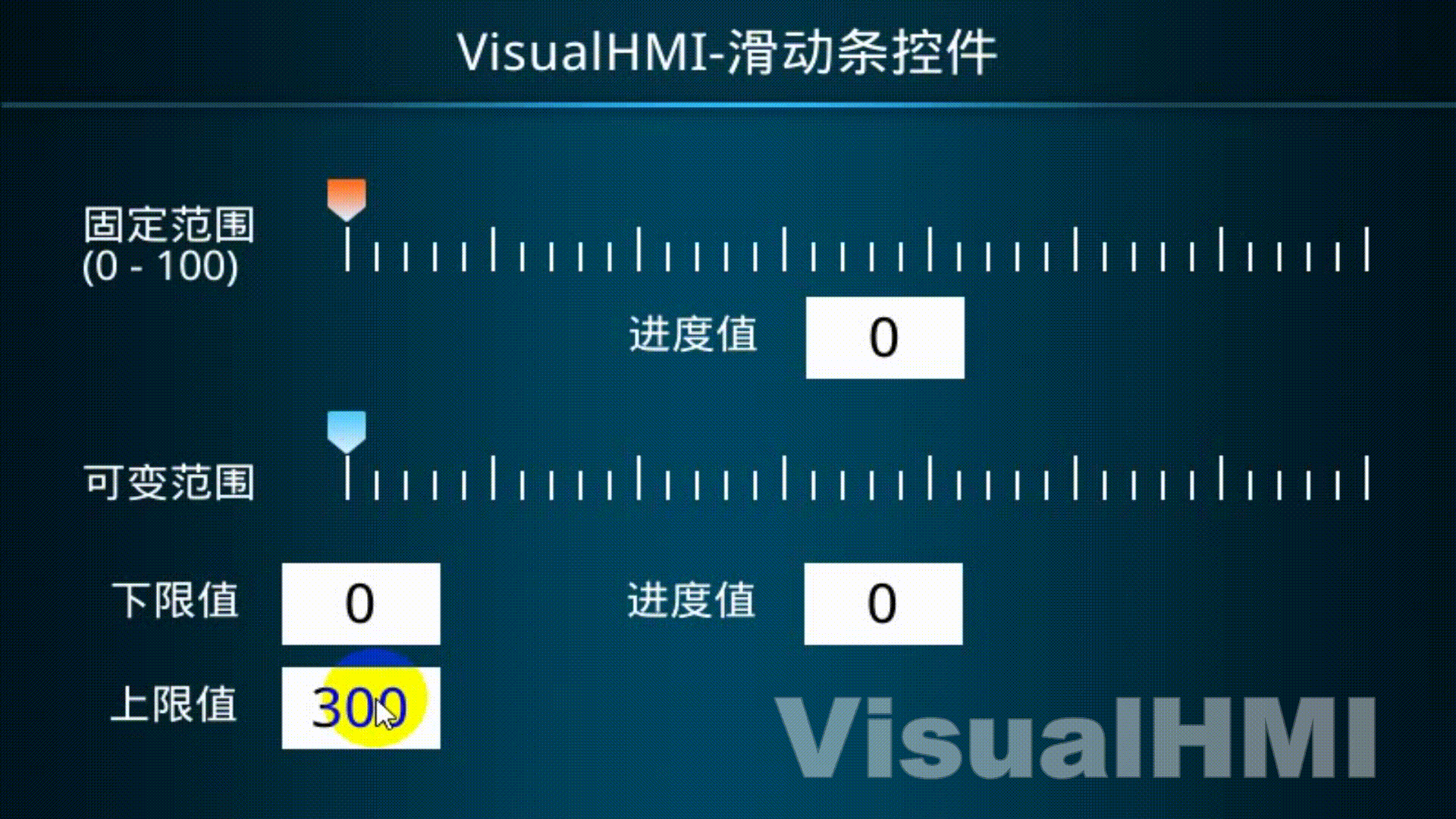

读写 LW1002（UINT16），刻度数 100，可变范围：下限 LW1003、上限 LW1004。配 3 个数值控件分别显示滑块值/下限/上限。运行时改 LW1003=100、LW1004=1000，滑块范围动态变。
可变范围的精髓：上下限存在寄存器里，PLC 或 LUA 随时改。比如温度设定范围随季节变（冬天 10~30、夏天 16~28），不用改画面，改上限地址值就行。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「滑动条」，版权归大彩科技所有。
