图库是 VisualHMI 里所有控件图片的总仓库。位状态灯、多状态指示灯、动画控件、按钮这些要换图标，都在图库里管。这篇把图库管理和”多帧图标”的概念讲清楚——多帧是 HMI 和普通组态软件最大的不同点之一。
1. 图库是什么
VisualHMI 所有控件使用的图片都在菜单【工程】→【图库】中管理，分两类：
- 工程图库：用户自定义的图片，随工程保存
- 系统图库：系统自带的常用按钮、开关、进度条、键盘等图片
图库支持 bmp、svg、png、jpg 四种格式。

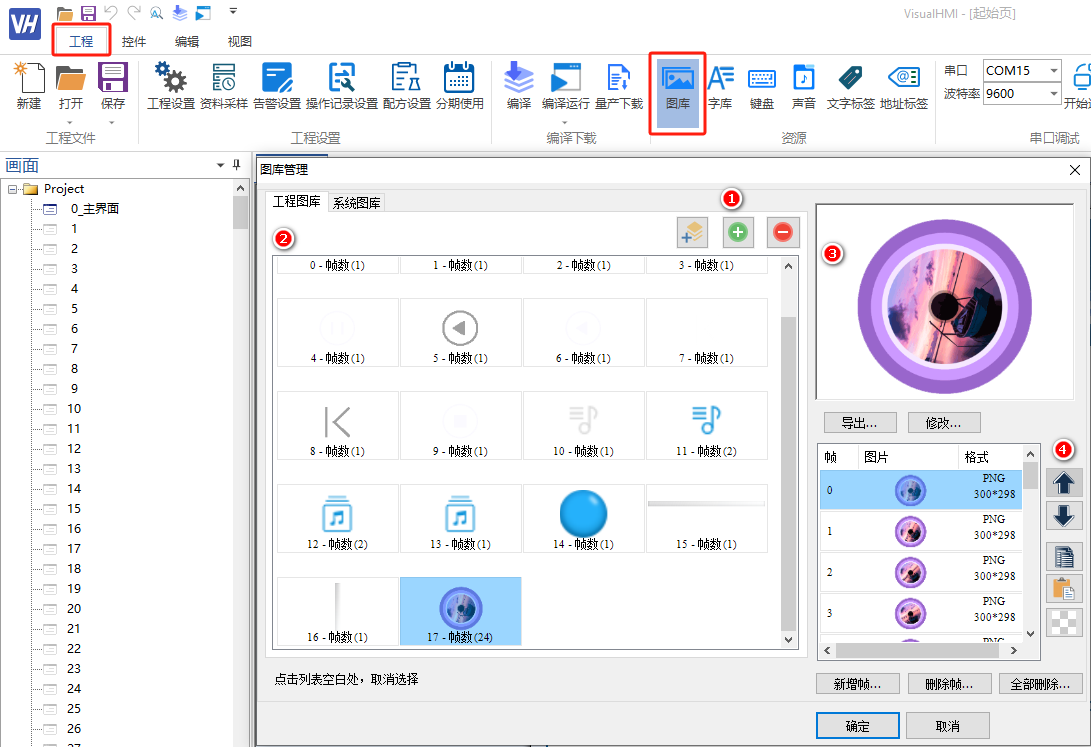

图库界面分四个区域：
- 区域1：添加、删除图标索引
- 区域2：图标索引列表（每个索引可以含多帧）
- 区域3：预览选中索引的每一帧
- 区域4：编辑帧——插入、删除、导出、修改（替换）、复制、移动

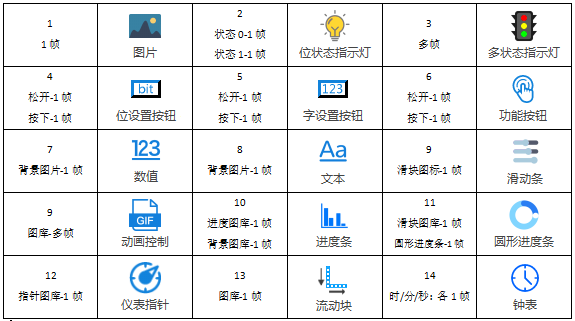

目前支持添加图库的控件共 15 种，具体图片属性在控件属性栏查看。
2. 关键概念：图标索引 与 帧
图标索引是一个”图标的容器”，一个索引里可以装多帧图片。多帧图标常用于：
- 多状态指示灯：不同状态显示不同帧（如运行=绿色、停止=灰色、故障=红色）
- 动画控件：按顺序循环播放帧，形成动画
显示格式如”1-帧数(8)”：1 是索引号，8 是该索引下 8 帧。
3. 创建图标
3.1 添加多帧图标

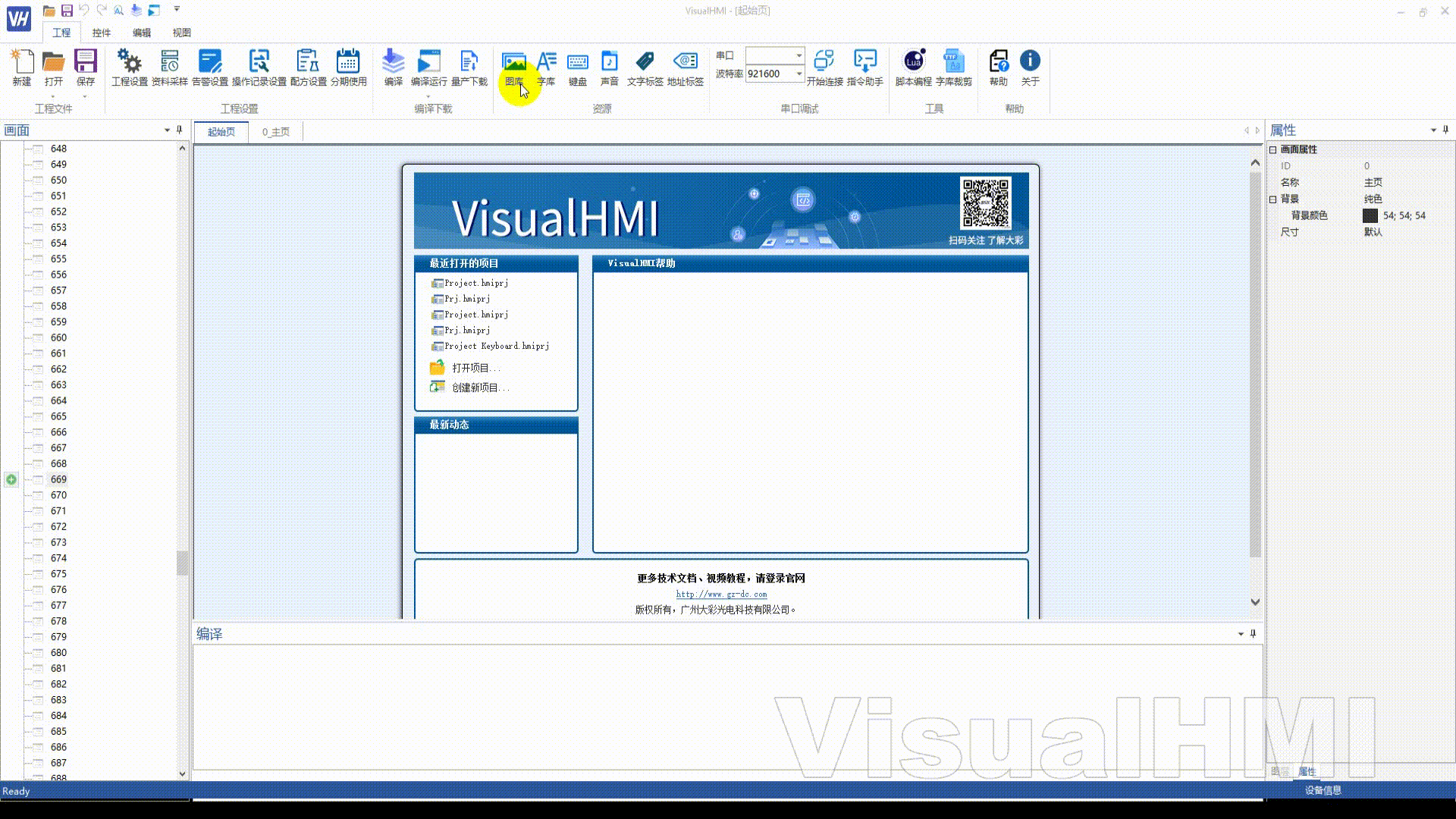

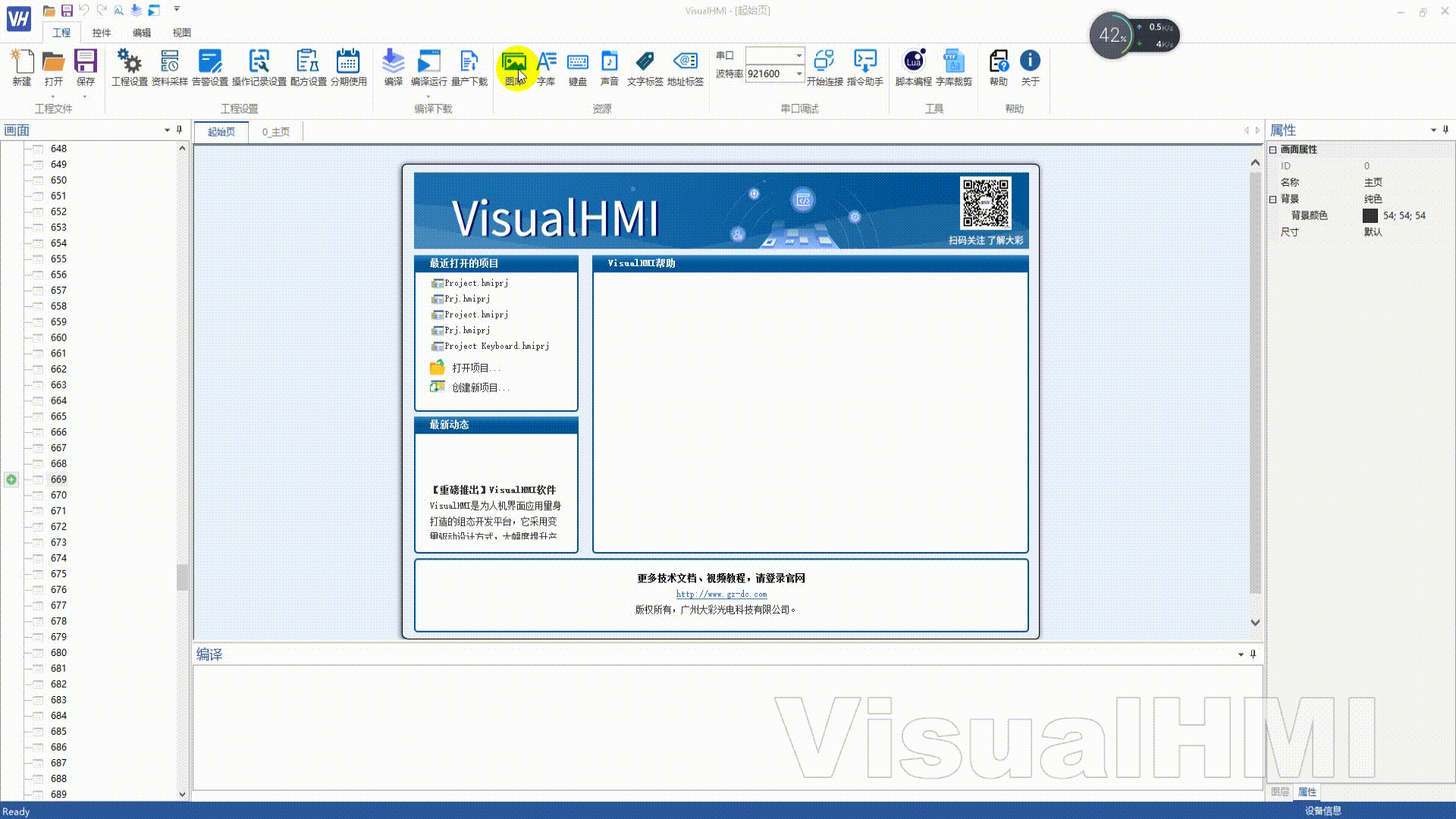

点【+】生成一个”0-帧数(0)”的图标索引 → 点【添加帧】→ 选择图片文件。如添加 8 张图，索引 0 就有 8 帧。
3.2 批量添加（单帧图标）

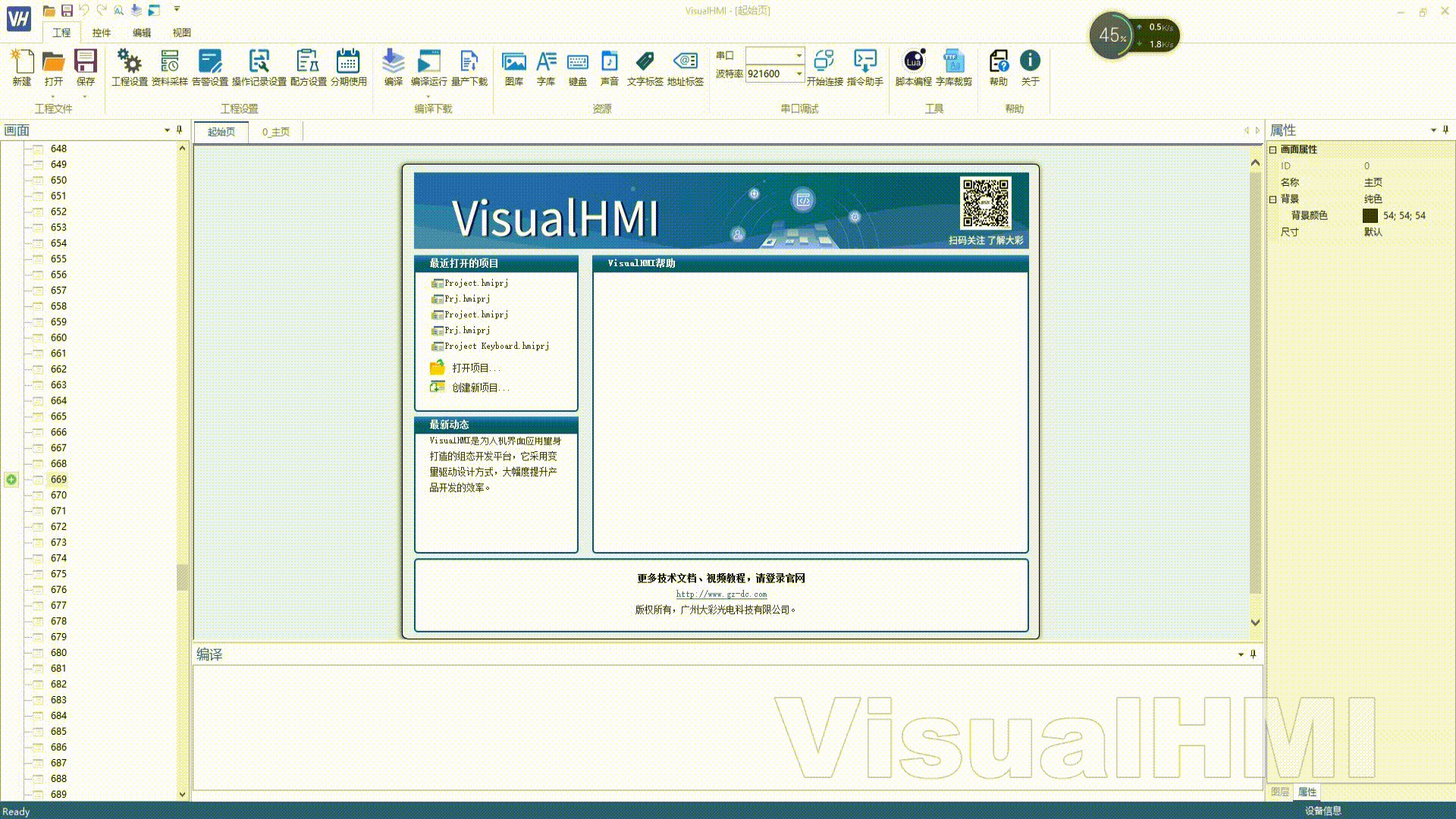

点【批量添加】→ 选择多个 UI 图片文件 → 每个文件生成一个独立索引（1~8）。适合一批按钮图标一次性导入。
4. 帧的编辑操作

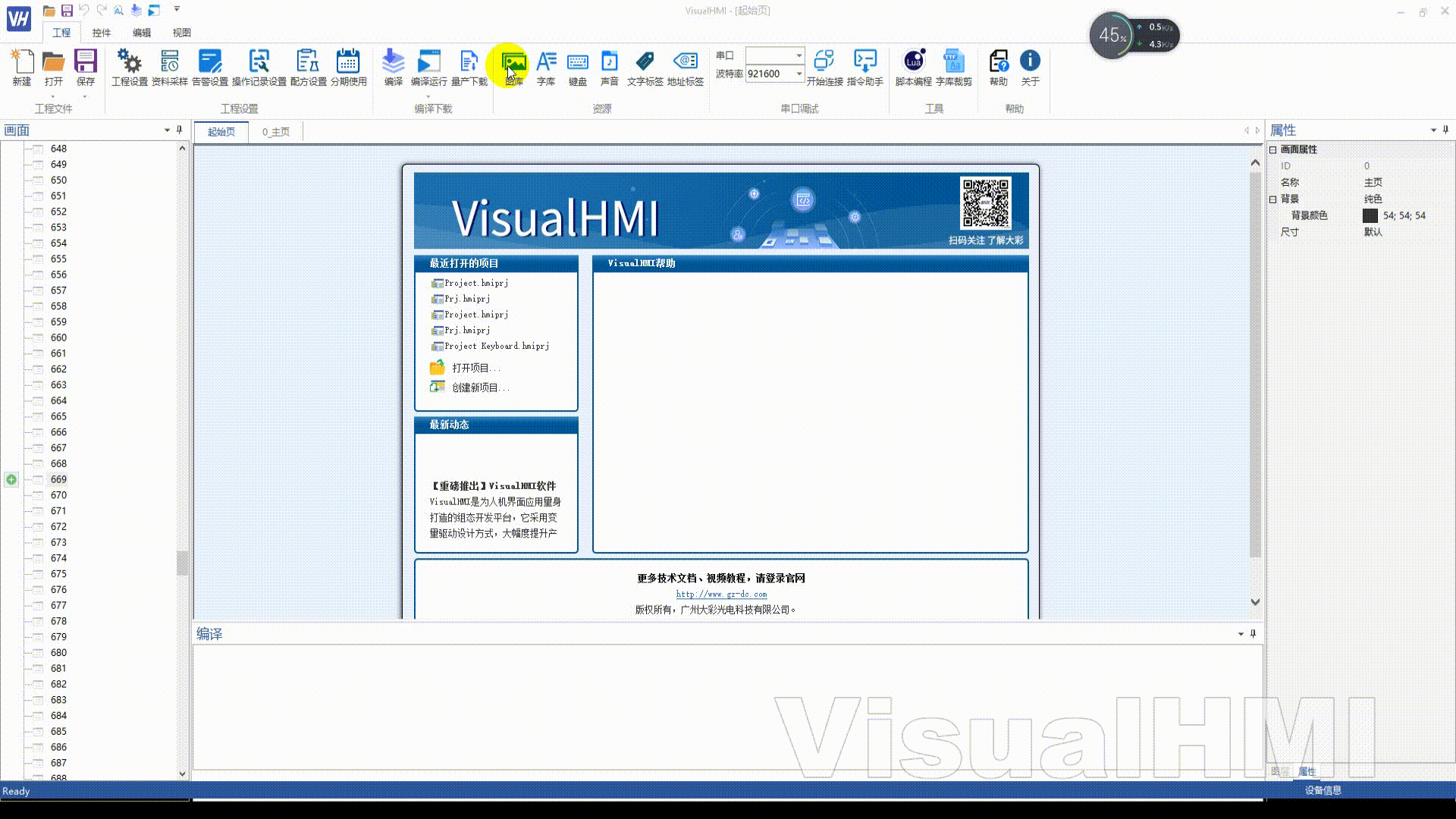

- 添加帧：选中索引 → 新增帧数 → 选图，新帧追加在末尾
- 插入帧：选中某一帧 → 新增帧数，新帧插在该帧后面

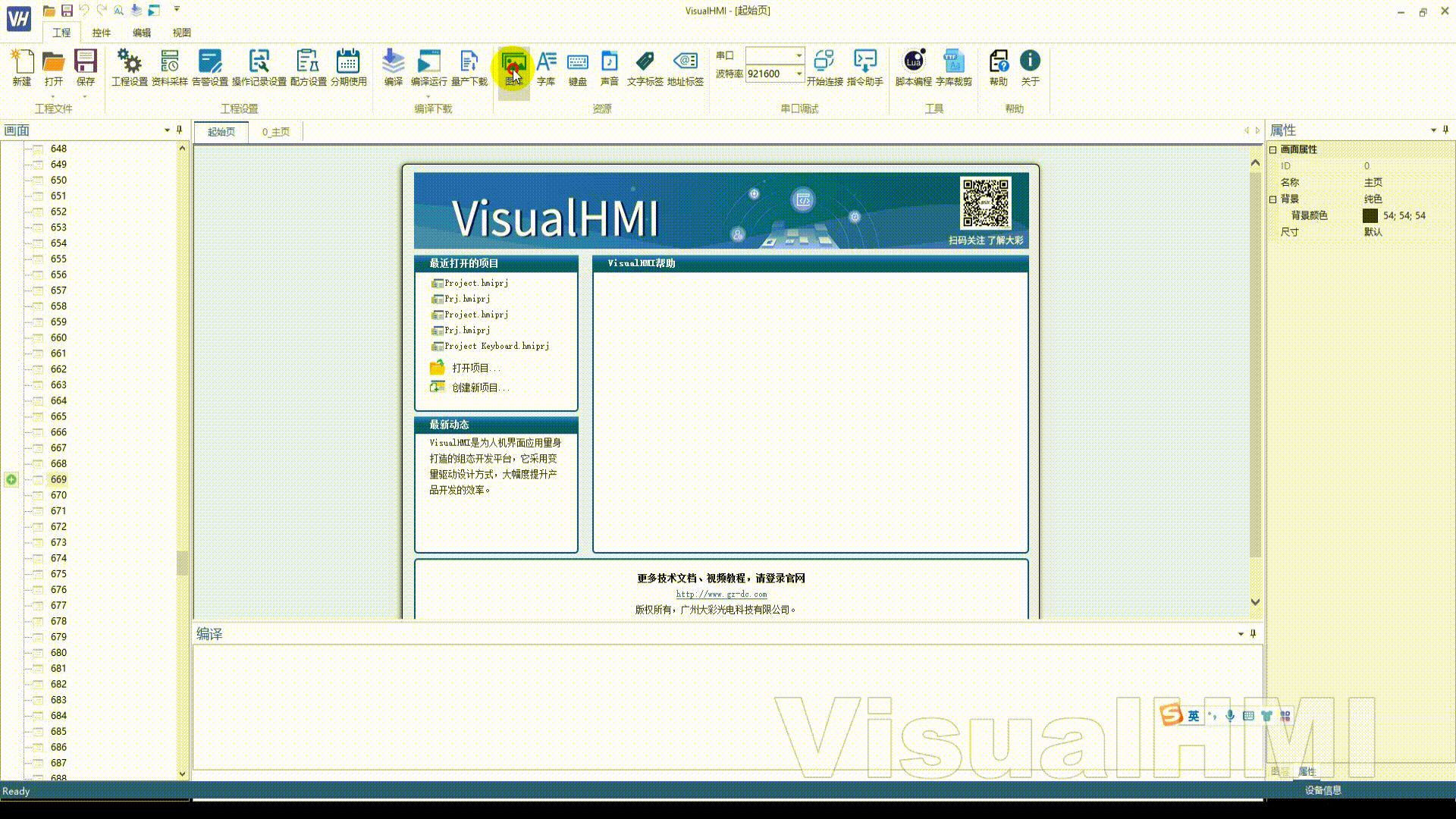

- 修改/替换帧：选中帧 → 修改 → 选新文件，原位替换
- 删除帧：删除单帧，或全部删除
- 复制帧：选中帧 → 复制 → 粘贴，生成相同帧

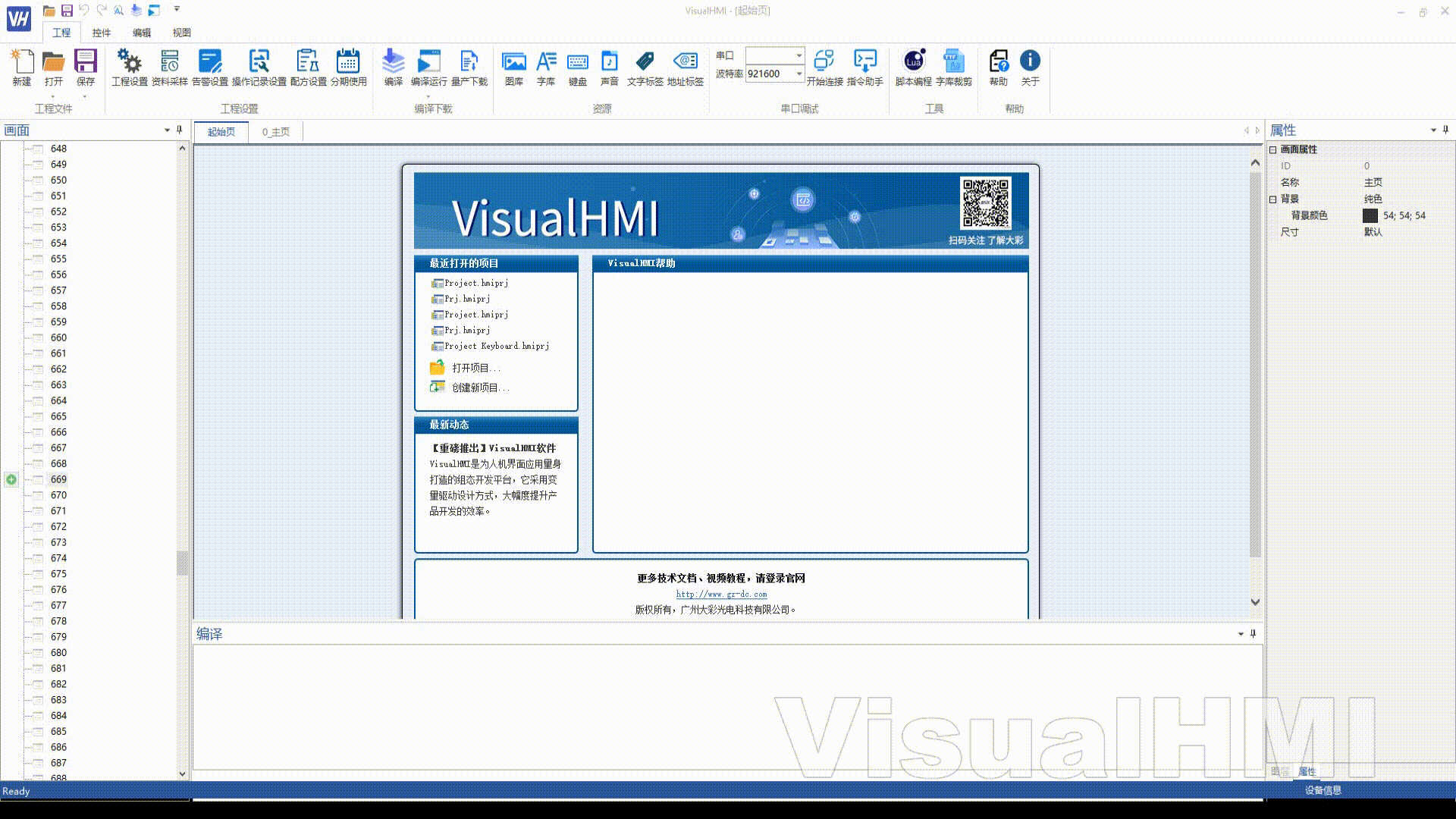

- 移动帧：选中帧 → 上移/下移，调整顺序（影响动画/多状态的显示顺序）
- 导出帧：选中帧 → 导出，保存为图片文件
删除所有帧后，图标显示为「x-帧数(0)」。不要强制删除空帧图标——图标库顺序会乱、显示错位。用不到的空索引留着或按正常流程删。
5. 多帧图标的调试提示
- 多状态指示灯的状态数和帧数要对上：3 个状态就准备 3 帧，帧不够状态会显示空白
- 动画控件的播放顺序 = 帧顺序，想倒放就把帧顺序倒过来
- 替换帧后如果画面没刷新，重新编译一次
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）资源介绍「图库」，版权归大彩科技所有。
