摄像头控件让 HMI 直接显示摄像头画面：M 系列和 DH 系列支持两路 AV 输入，DH 系列还支持 USB 摄像头。注意：需要实体屏测试。
1. 摄像头参数要求
| 项目 | CVBS（M系列） | DVP（DH系列） | UVC（DH系列） |
|---|---|---|---|
| 最大分辨率 | ≤1280×720 | ≤1280×720 | ≤1280×720 |
| 信号制式 | PAL / NTSC | CVBS_NTSC/PAL、HDA720P_25/30FPS、HDA1080P_25/30FPS、TVI720P_30FPS、TVI1080P_30FPS | YUY2 / MJPEG |
2. 属性介绍
2.1 功能设置
| 属性 | 说明 |
|---|---|
| 播放模式 | 自动（接入即显示，断开关闭）/ 受控（控制地址控制） |
| 控制地址（受控） | Addr+0：0-停止、1-播放、2-暂停；Addr+1：0-通道1、1-通道2 |
| 旋转 | 0°/90°/180°/270°（仅 DH 系列） |
| 左右/上下翻转 | 镜像翻转（仅 DH 系列） |
| 稳定信号 | 勾选后等信号稳定再显示 |
| 摄像头类型 | CVBS / DVP / UVC。M 系列只支持 CVBS；DH 系列带 AV 接口选 DVP，USB 选 UVC |
2.2 过滤色（M 系列专属）
M 系列的 AV 图像一直显示在最上层，叠加控件会被覆盖。需要控件显示在图像上层时，用底层 API：
function on_init() -- 过滤 0x00BFBFBF~0x00C8C8C8 范围的灰白色(24位RGB) -- Match 6位比较规则: 101010(0x2A), 10-R/10-G/10-B set_color_key(0x00BFBFBF, 0x00C8C8C8, 0x0000002A) end
必须放 on_init() 里。DH 系列摄像头控件支持图层层级，直接在控件上方放控件即可，不需要过滤色。
M 系列叠控件必须用 set_color_key 过滤色，把图像里接近某个颜色的区域「挖空」露出下层控件。颜色范围取巧：用纯色背景（如灰白）做摄像区域，过滤掉这个颜色。DH 系列没这问题。
3. 应用案例

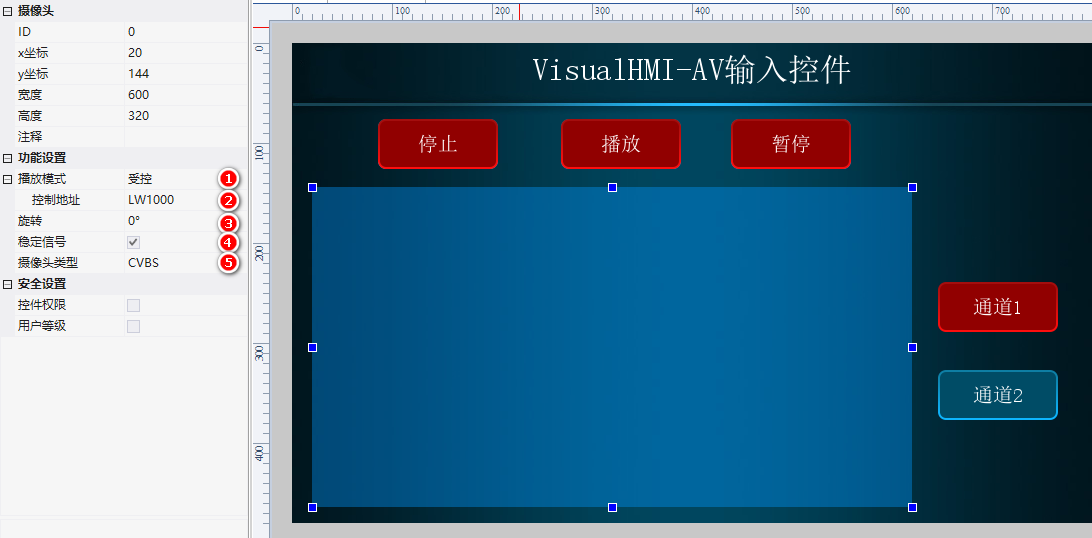

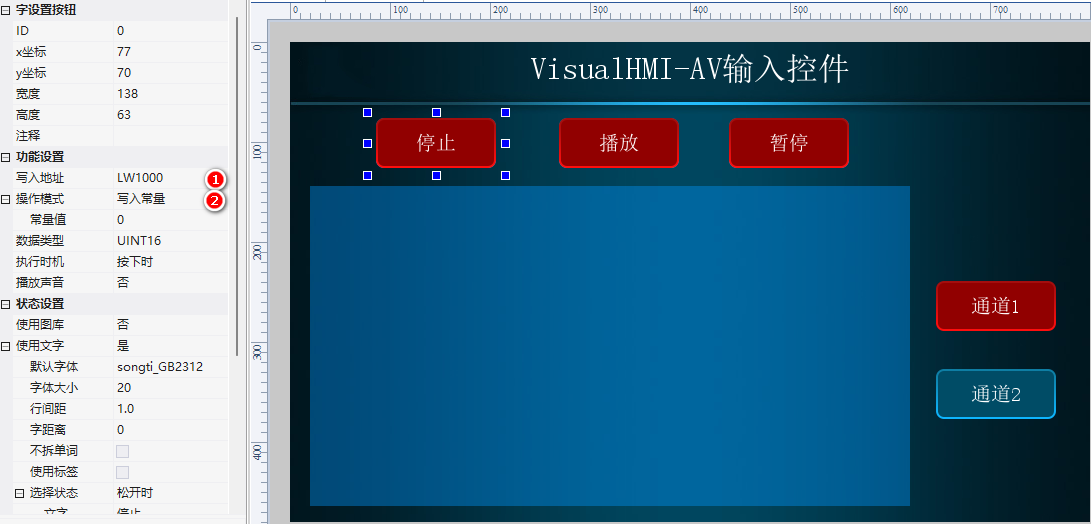

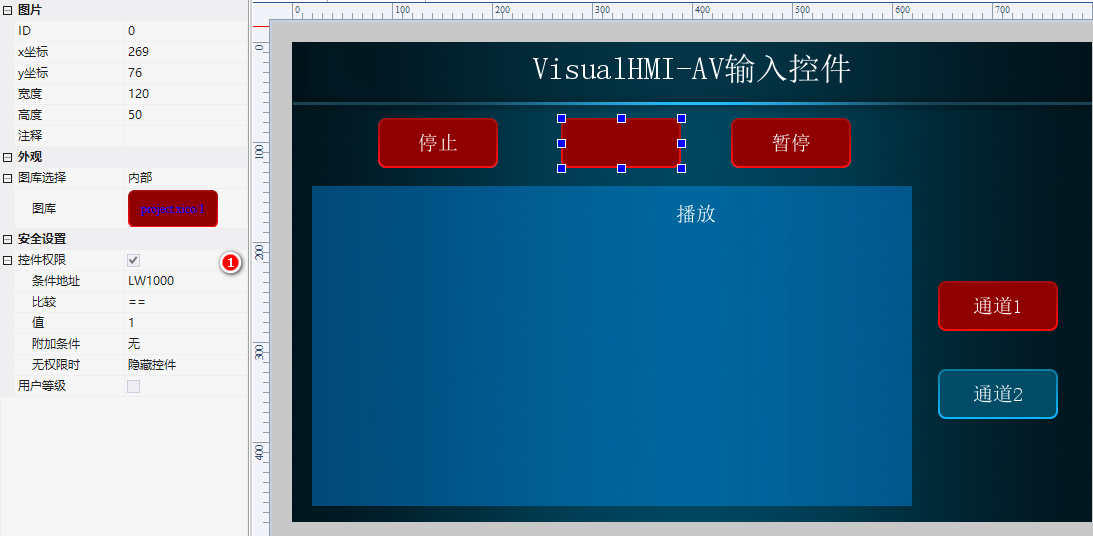

摄像头控件：播放模式受控，控制地址 LW1000，旋转 0°，稳定信号勾选，类型 CVBS。配字设置按钮（写 LW1000=1 播放）+ 2 个位状态指示灯（LW1001 切换通道1/2）+ 图片控件（权限控制 LW1000==1 显示选中效果）。
运行：编译下载到实体屏，接 AV 摄像头，点播放、切通道，实时显示画面。
受控模式地址记住：Addr+0 控制播放（0停/1播/2暂停），Addr+1 切通道（0/1）。控制按钮的写入地址必须和摄像头控制地址一致，否则按了没反应。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「摄像头」，版权归大彩科技所有。
