流动块用来模拟流体（液体/气体）在管道、风道中的流动：色块/图片在指定区块位移，直观显示设备工作状态和运动特性。泵、风机、循环系统画面里的”活”元素。
1. 属性介绍
1.1 功能设置
| 属性 | 说明 |
|---|---|
| 流动速度 | 每秒移动像素 |
| 动态速度 | 勾选后速度由监视地址决定：值为 0 不流动；动态速度 = 流动速度 × 监视值 |
1.2 外观设置
- 流动方向：从左到右/从右到左/从上到下/从下到上
- 流动块数：纯色效果时的块数；间隔：块间空白长度比例
- 显示效果：纯色（流动块颜色）/ 图片（图库）
- 显示边框/显示背景：边框开关及颜色；纯色时背景开关及颜色（默认白）
2. 应用案例

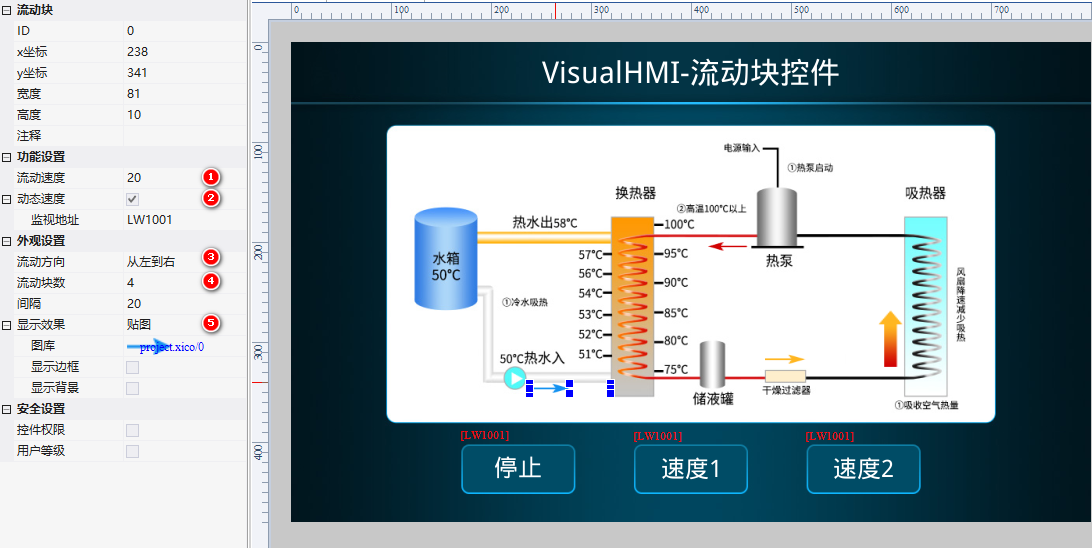

流动速度 20，动态速度勾选（监视 LW1001），方向从左到右，块数 4，间隔 20，贴图效果。配字设置按钮控制速度：LW1001=2 慢速、=5 快速、=0 停止。
运行：改 LW1001 值，流动速度随之变化，0 时静止。
动态速度 = 流动速度 × 监视值：监视值就是倍率。想用「速度档位」（0停/1慢/2快），把流动速度设成基础速度、监视值存档位即可。0 值自动停，不用额外控制。
