二维码控件在 HMI 界面上动态生成标准 QR Code，内容运行时更新。支付、运维、售后场景常用——屏上直接出二维码，手机一扫访问。
1. 属性介绍
1.1 基本设置
| 属性 | 说明 |
|---|---|
| 读取地址 | 绑定的变量地址 |
| 文本长度 | 显示内容的字符串最大长度，默认 16。内容存连续寄存器，一个地址 2 字节（非字符，有些字符占 2 字节如 %、℃），最多 512 字节（错误纠正最低 7% 时） |
例：内容 “https://www.baidu.com/”，寄存器 0x1001 起，16 个寄存器（0x1001~0x1008）分配：
| 寄存器 | 0x1001 | 0x1002 | 0x1003 | … | 0x1008 |
|---|---|---|---|---|---|
| 寄存器值(hex) | 0x68 0x74 | 0x74 0x70 | 0x73 0x3A | … | 0x69 0x64 |
| 字符 | ht | tp | s: | … | id |
1.2 外观属性
- 错误纠正：最高(30%) / 较高(25%) / 中等(15%) / 最低(7%)——容错能力，局部污损仍可识别
- 颜色：二维码前景颜色
2. 应用案例

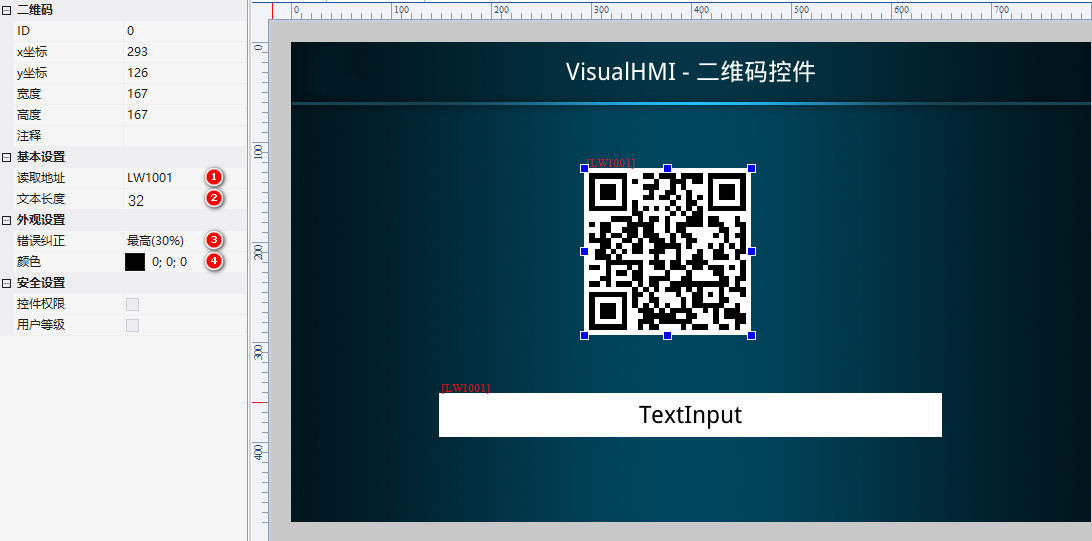

画面加二维码控件：读取 LW1001，文本长度 32，错误纠正最高(30%)，颜色黑。再加一个文本控件（同样绑 LW1001，长度 32）显示二维码内容。
运行：PLC 写 LW1001 内容，二维码实时刷新。设置 “https://www.baidu.com/”，手机扫码直接访问。
二维码内容按 ASCII 顺序逐字节存入连续寄存器，一个寄存器 2 字节。中文字符占 2 字节（UTF-8 中文占 3 字节），文本长度要按字节数算够，否则内容被截断。现场环境脏污选高纠错。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「二维码」，版权归大彩科技所有。
