VisualHMI 地址标签：给寄存器起名字、批量导入导出、位标签写法

地址标签 = 给寄存器地址起名字。LW1000 写成「临时_温度」，4×0021 写成 Current01——画面里到处引用的地址就都好认了。支持批量导入导出，工程大了必备。

1. 两类地址标签

菜单【工程】→【地址标签】打开：

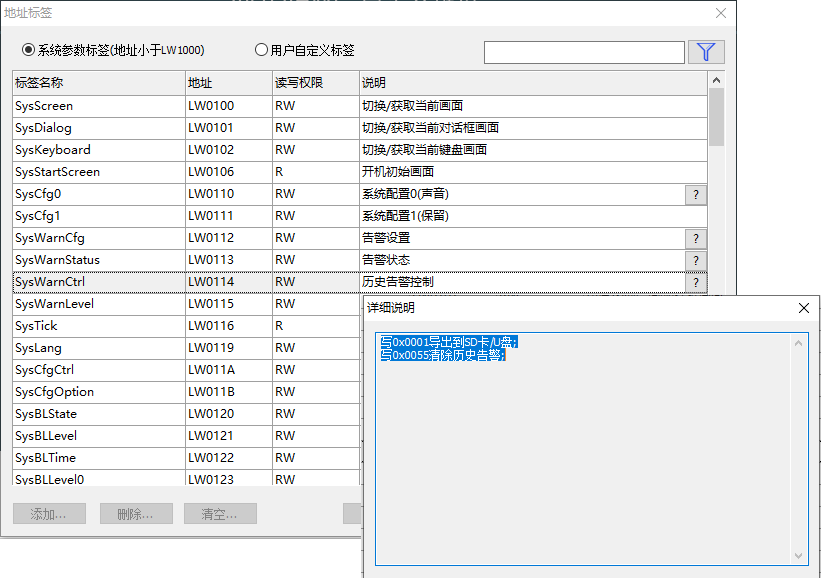

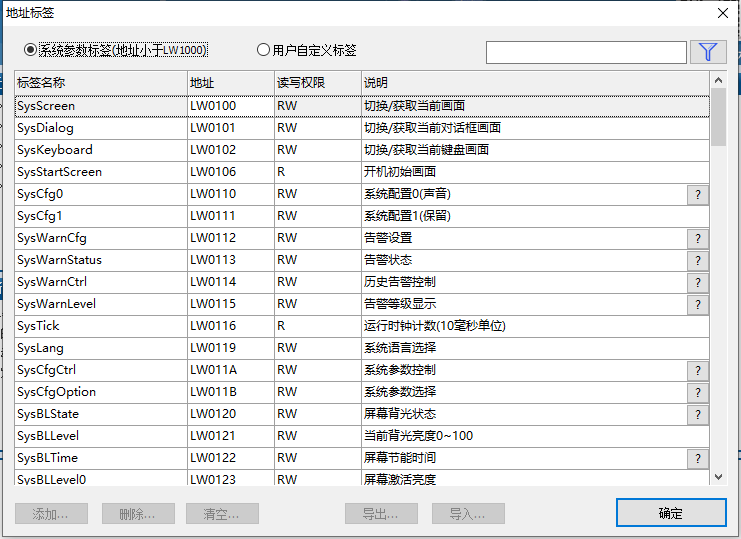

• 系统参数标签：LW 地址小于 0x1000，不可修改、不可导入导出（系统保留区）
• 用户自定义标签：自己定义的，可增删改、导入导出

标签不区分数据类型（UINT16/INT16/UINT32/String…），标签只表示变量的起始地址，具体类型由控件属性决定。

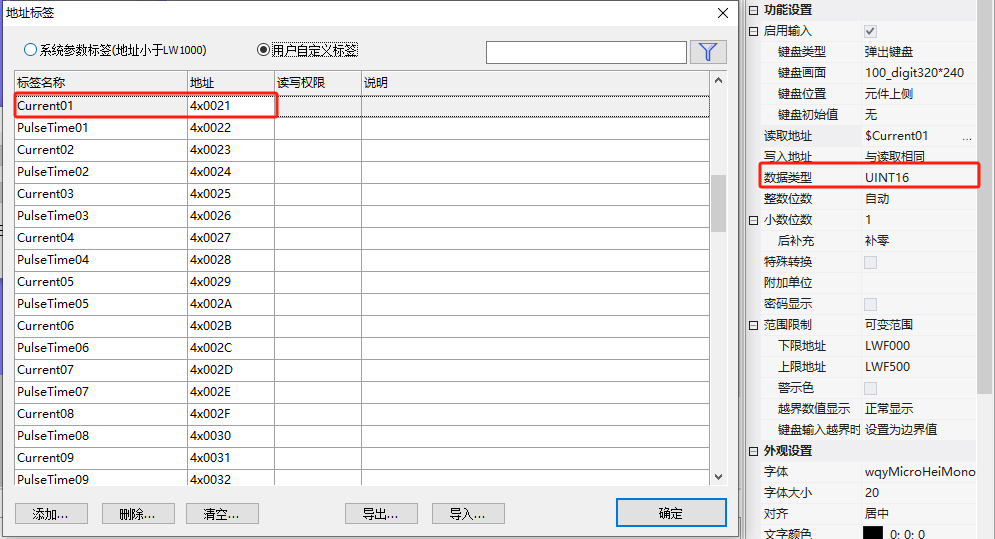

例：数值控件关联 「Current01（4×0021）」：数据类型 UINT16 → 地址范围 4×0021；UINT32 → 4×0021~4×0022。

2. 添加标签

2.1 LW 地址标签（HMI 本机）

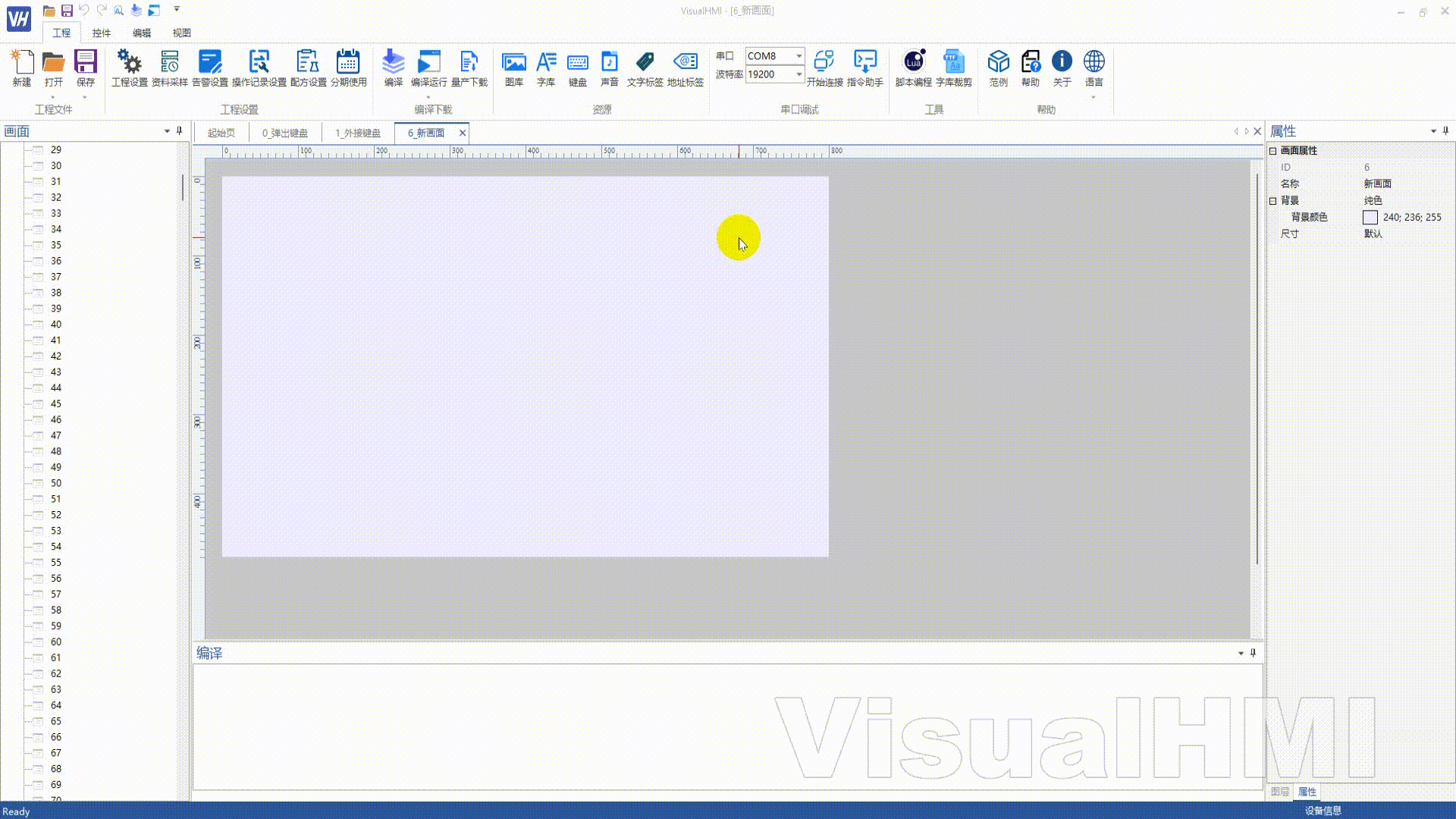

地址位于：HMI本机；数据类型：LW；16进制地址：1000（内存变量必须 >= 1000 十六进制）。标签名默认 Addx，改成有意义的如「临时_温度」。

2.2 Modbus 保持寄存器某一位

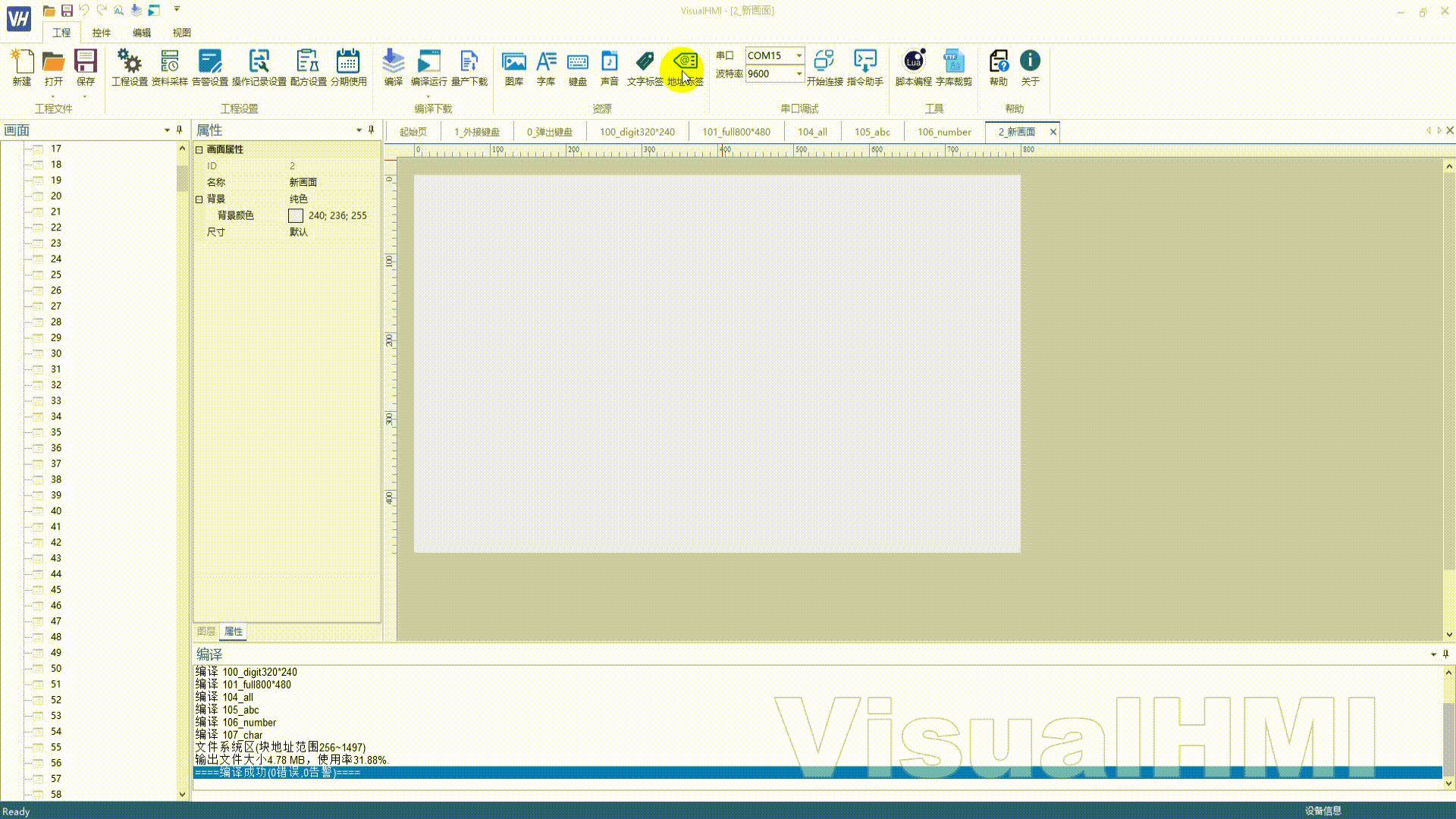

用 . 引用非位寄存器的具体一位：给 4×1000 的 bit1 设标签 → 地址填 1000.1。

2.3 Modbus 保持寄存器连续位

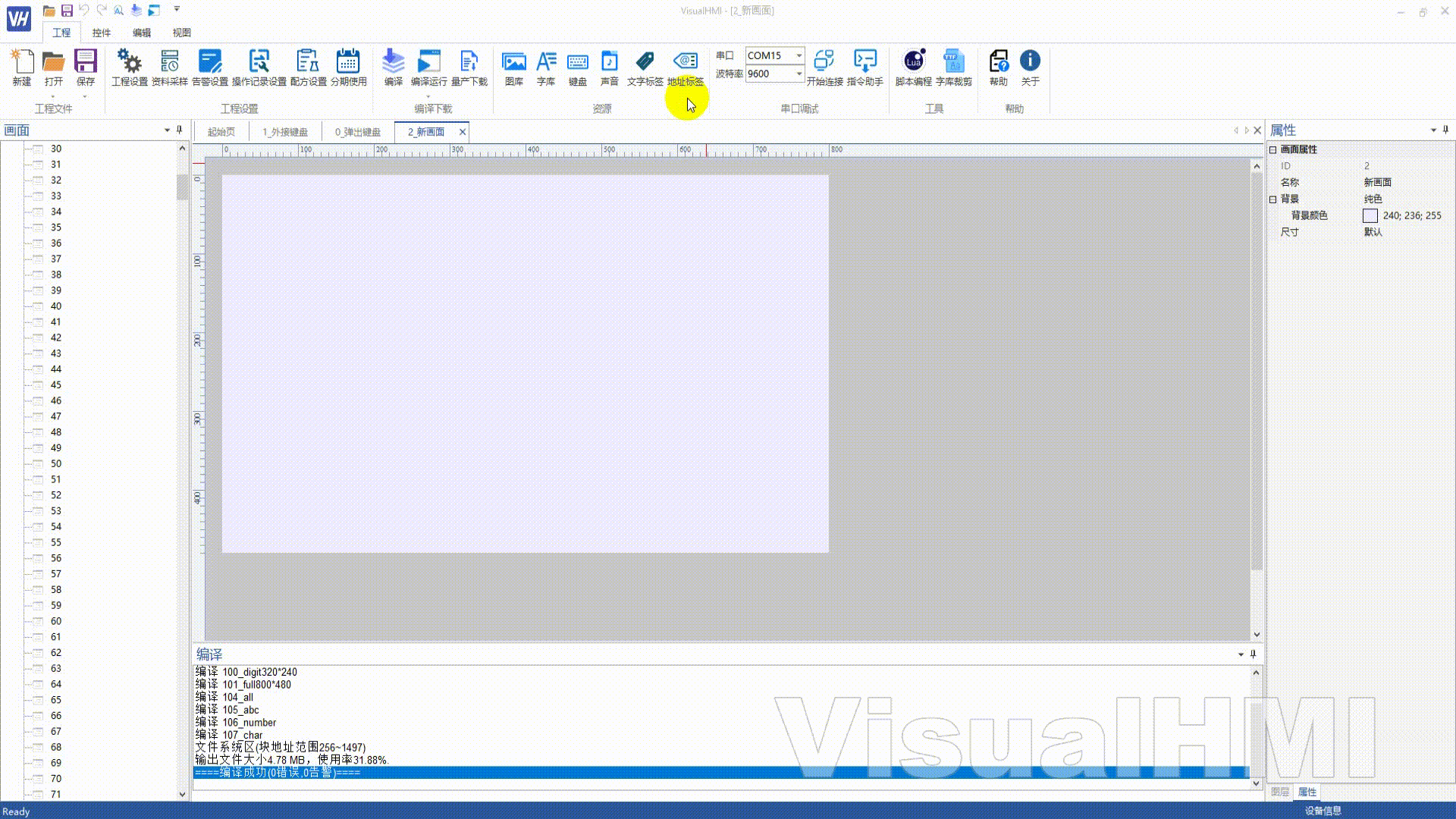

用 .~ 引用连续位：给 4×1000 的 bit0~bit3 设标签 → 地址填 1000.0~3。

3. 删除 / 导出 / 导入

• 删除：选行删除，或【清空】全部清除
• 导出：导出为 xml 或 csv 修改

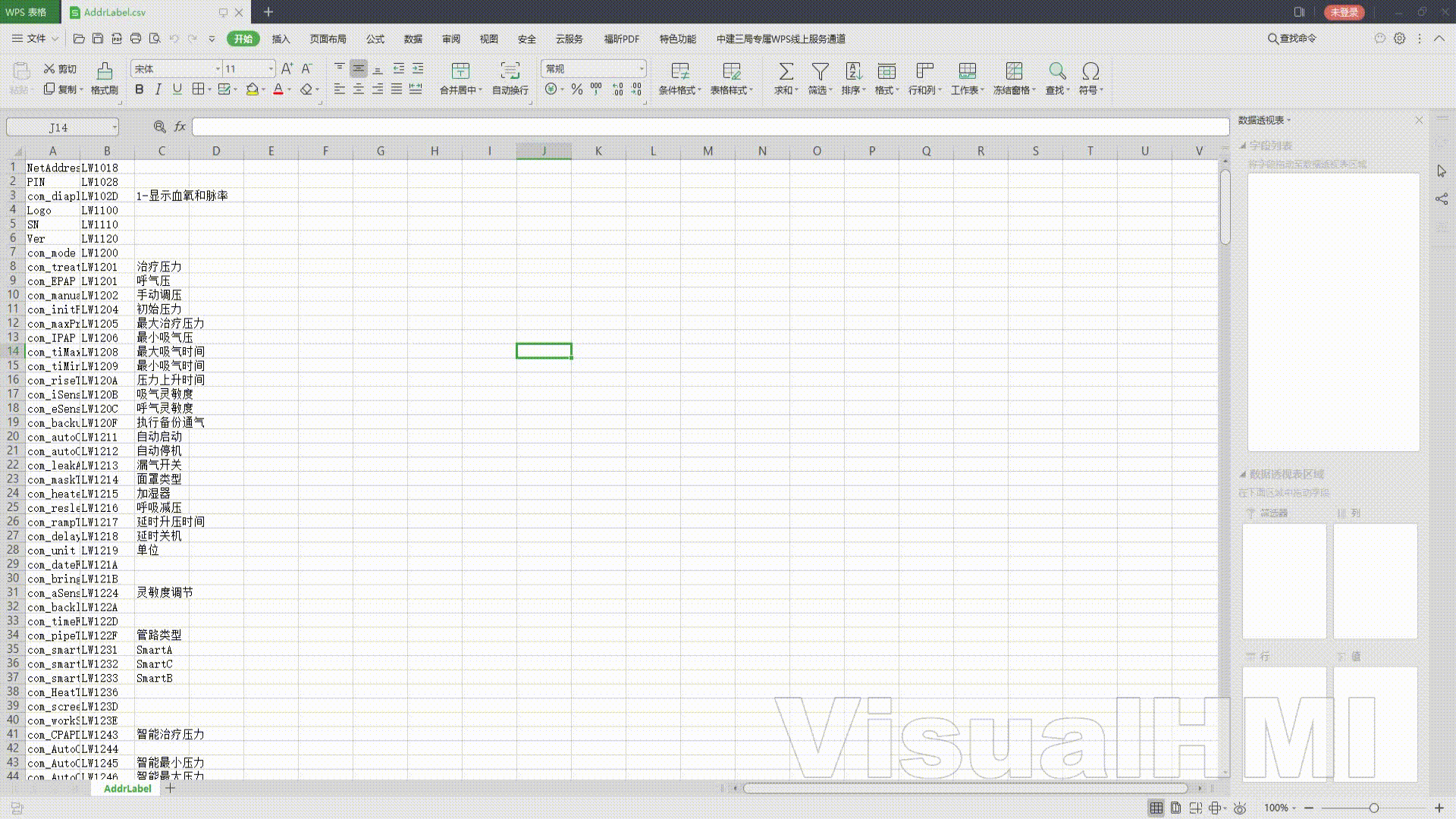

• 导入 csv：第1列标签名称、第2列变量地址、第3列描述说明（WPS 打开编辑）
• 导入 xml：NAME 为名称、ADDR 为地址、TIP 为描述

4. 控件里使用地址标签

控件属性栏 → 地址选择 → 选【标签】→ 用户标签 → 选择对应地址标签，确定即可。以后控件就显示标签名，好认好维护。

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）资源介绍「地址标签」，版权归大彩科技所有。
