嵌入画面是超屏内容浏览容器：物理屏 800×480，但画面逻辑尺寸可以做到 10000×10000。在视窗里手指拖动浏览，像”手机看长图”或”地图漫游”。适合产品介绍、大尺寸工艺图。
1. 属性介绍
| 属性 | 说明 |
|---|---|
| 初始画面 | 控件显示的初始画面 |
| 触摸滑动 | 禁止 / 上下 / 左右 |
| 滑动通知 | 触摸滑动时是否上传事件通知 |
| 显示滑动条 | 是否显示滚动条 |
| 读取地址 | LW=目标画面；LW+1=偏移位置（滚动条位置） |
2. 应用案例

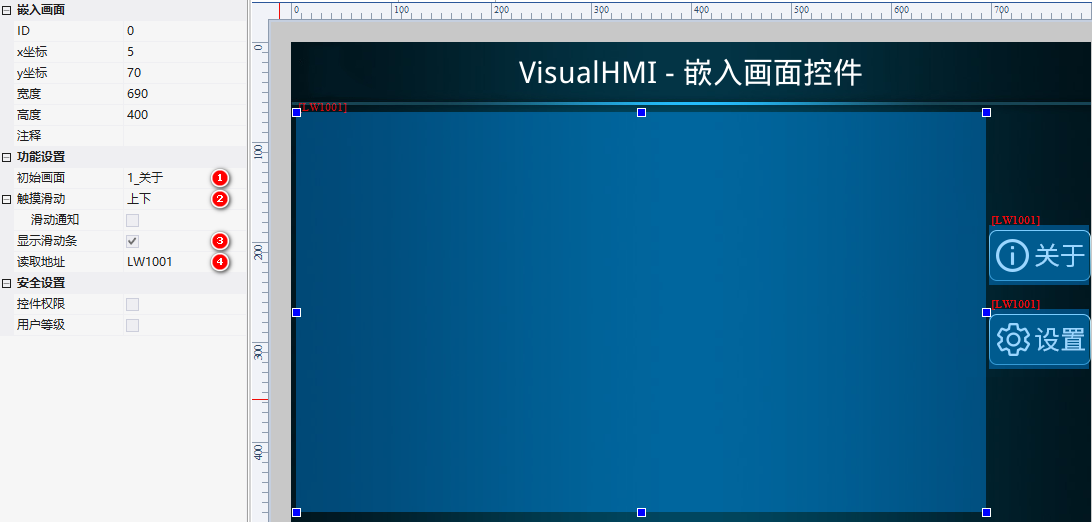

嵌入画面控件：初始画面 1_关于，触摸滑动上下，显示滑动条，读取 LW1001。配字设置按钮+多状态指示灯做按钮互斥切换目标画面（关于=写1、设置=写2）：

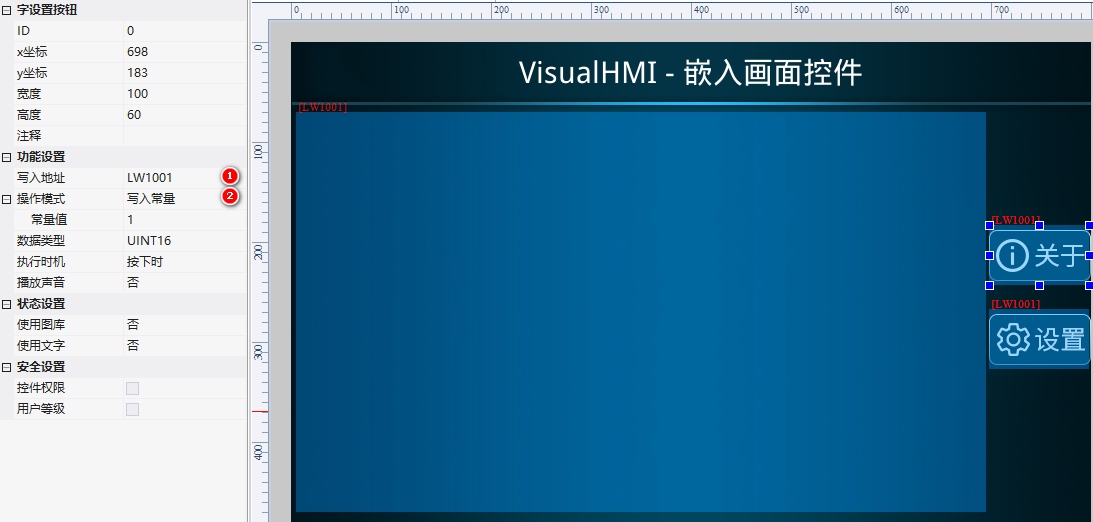

- 关于-字设置按钮：写入地址

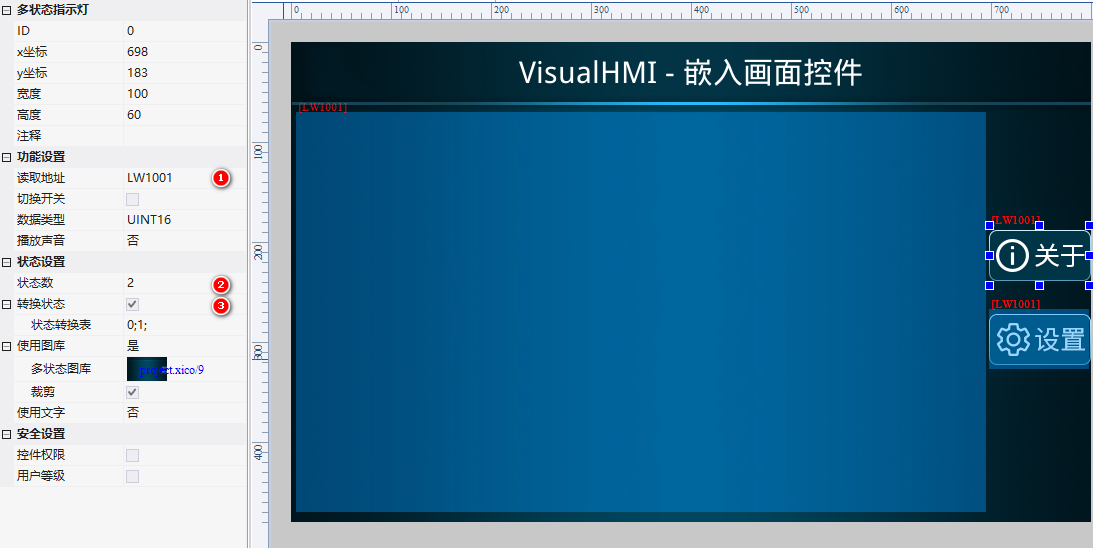

LW1001，写入常量 1；多状态指示灯：状态数 2，转换表 0;1 - “关于”画面逻辑尺寸 700×1200（放多个文字控件介绍软件）；”设置”画面 700×1213（放系统参数控件）
运行：嵌入画面关联”关于”页，滑动看完整内容；点设置按钮切到”设置”页。
嵌入画面的子画面尺寸可以超过物理屏（如 700×1200），但目标画面也要配对应的画面尺寸。画面里放不下的大图/长文，用嵌入画面是最省事的方案，不用缩图。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「嵌入画面」，版权归大彩科技所有。
