位状态指示灯是 HMI 画面里用得最多的控件——专门显示一个开关量（布尔值）：设备启停、报警确认、IO 状态，都是它。核心就一句话：寄存器为 1 亮一种状态，为 0 亮另一种状态。
1. 能绑什么变量
- 原生 Boolean 变量：Modbus 线圈（如
0x0001）、离散输入（如1x0001）。值 1=激活（绿色亮起），0=非激活（灰色熄灭） - 位寻址：非布尔寄存器（4x 保持寄存器、3x 输入寄存器）用
.引用特定位——4x1000.1表示 4×1000 的 bit1，3x0200.7表示 bit7。一个 16 位寄存器能承载 16 个独立状态，通信效率高
2. 属性介绍

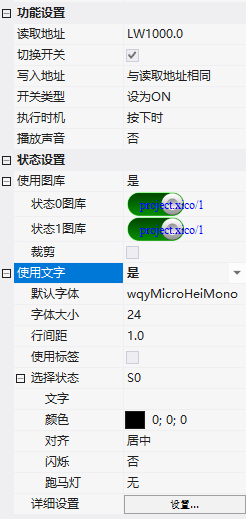

2.1 功能设置
| 属性 | 说明 |
|---|---|
| 读取地址 | 控件绑定的变量地址 |
| 切换开关 | 勾选后允许触控（写操作），不勾选=纯显示 |
| 写入地址 | 勾选切换开关后，可设置写入地址与读取地址是否相同 |
| 开关类型 | 设为ON：按下写1，松开保持；设为OFF：按下写0，松开保持；切换开关：按下翻转（带锁）；点动开关：按下写1、松开写0（自动弹起） |
| 执行时机 | 设置寄存器的时机 |
| 播放声音 | 点击时播放指定声音（wav/mp3） |

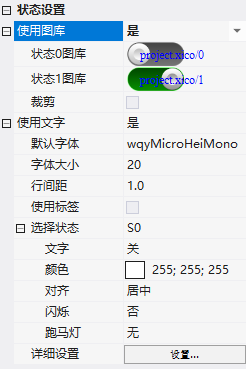

2.2 状态设置
- 使用图库：状态0图库（弹起/非激活）、状态1图库（按下/激活），可裁剪
- 使用文字：状态0/1 分别显示文字，可设字体、大小、行间距；用标签则显示标签内容
- 选择状态：单独设置每个状态文字的内容、颜色、对齐、闪烁、跑马灯
3. 应用案例
3.1 设为 ON/OFF（写 1 / 写 0）

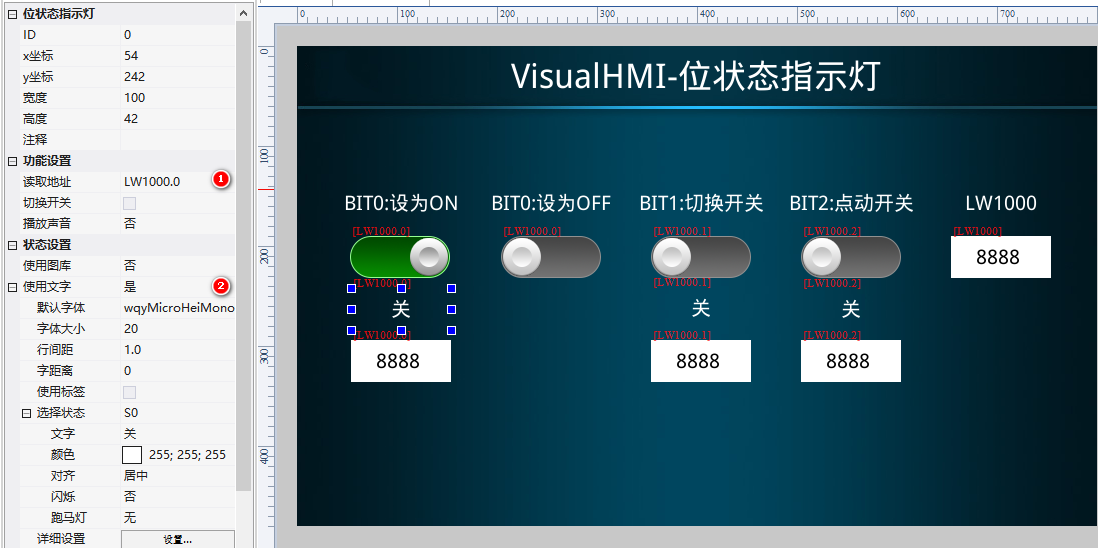

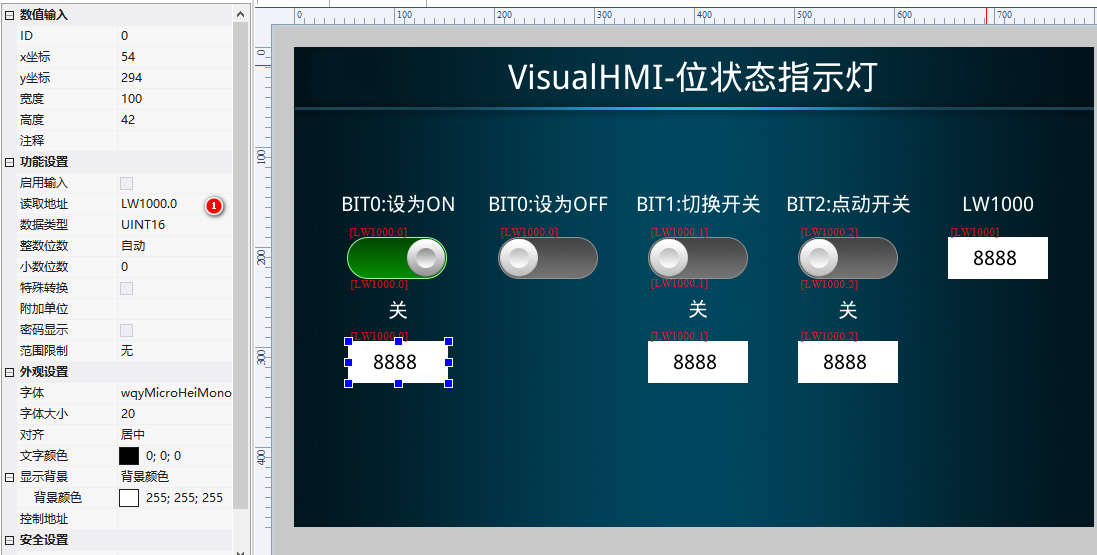

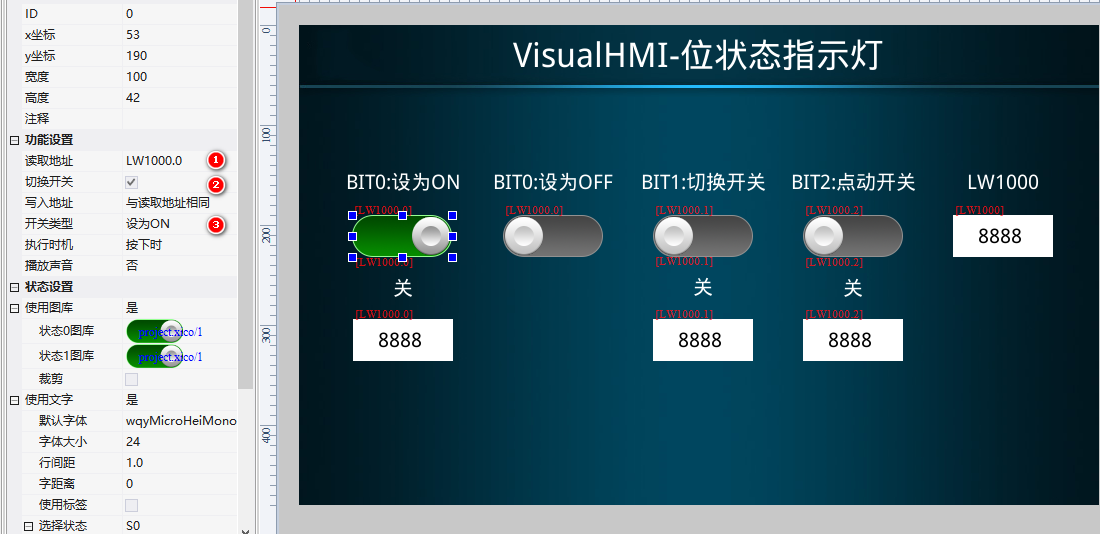

画面放 2 个可读写位状态指示灯（设为ON/设为OFF，读地址 LW1000.0）+ 1 个只读的（文字显示 关/开）+ 1 个数值控件显示 bit 值。
3.2 切换开关（翻转）

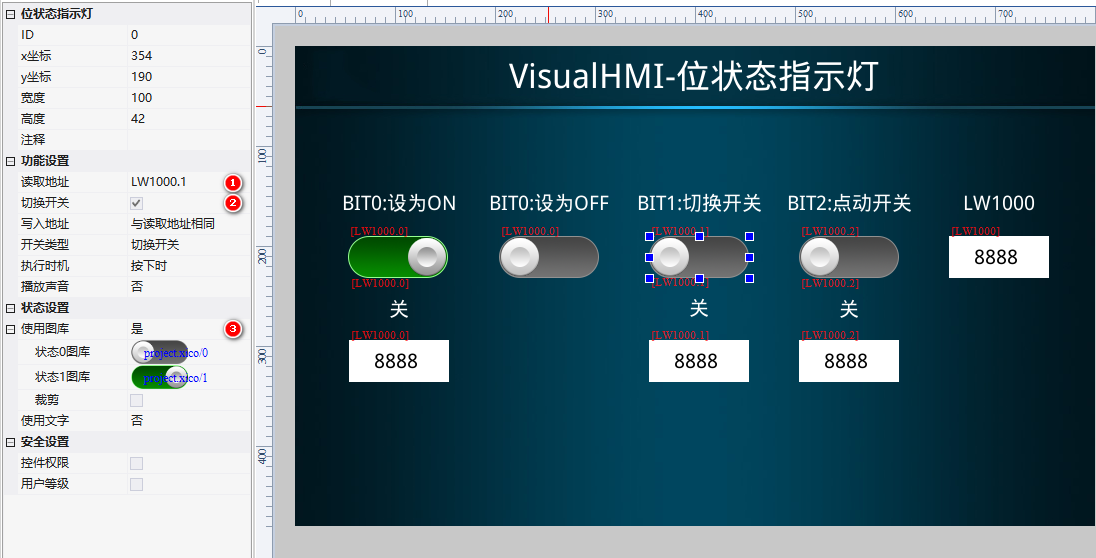

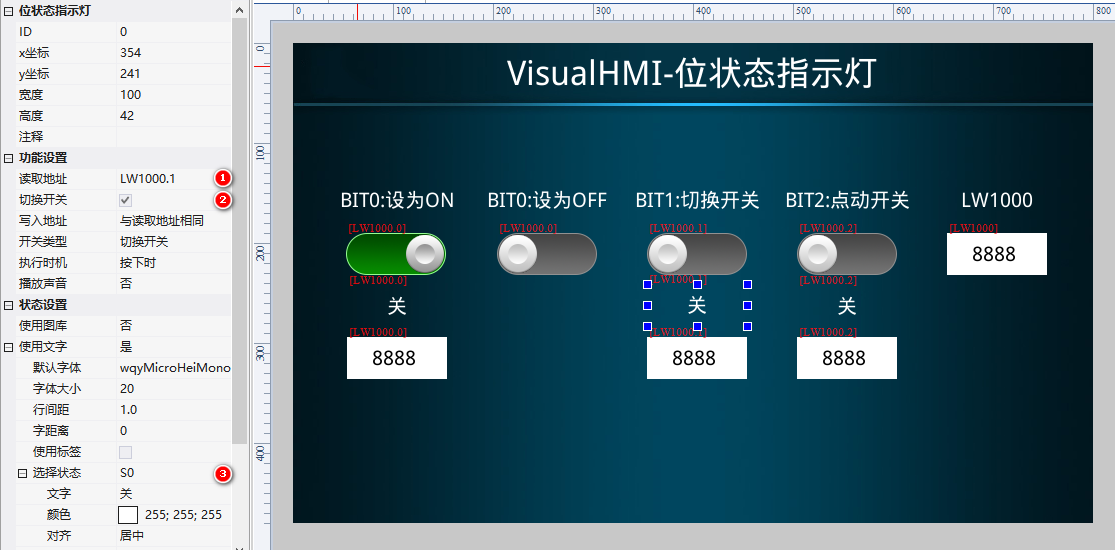

开关类型选「切换开关」，绑定 LW1000.1：点一下 ON，再点一下 OFF，类似带锁开关。配一个只读文字指示灯和数值控件观察。
3.3 点动开关（瞬动）
开关类型选「点动开关」，绑定 LW1000.2：按下为 1，松开自动回 0。适合启动按钮、自复位按钮场景。
选开关类型先想清楚业务：保持型（启停状态）用切换开关，瞬时型（启动/复位按钮）用点动开关。用错类型会出现「按了没反应」或「松手就跳回去」的现场事故。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）组态控件教程「位状态指示灯」，版权归大彩科技所有。
