VisualHMI 数据记录控件：record_* API 数值/字符串表格操作

record_* 系列 API 操作数据记录控件的历史数据：添加、修改、读取、清除、查条数。数据记录控件有”数值表格”和”字符串表格”两种形态，回调操作方式不同。

1. API 总览

sn 是资料采样通道索引（0~19，共 20 通道）。⚠️ 若采样启用了块地址存储模式，数据不可篡改（record_modify_data 无效）。

2. 数值表格案例

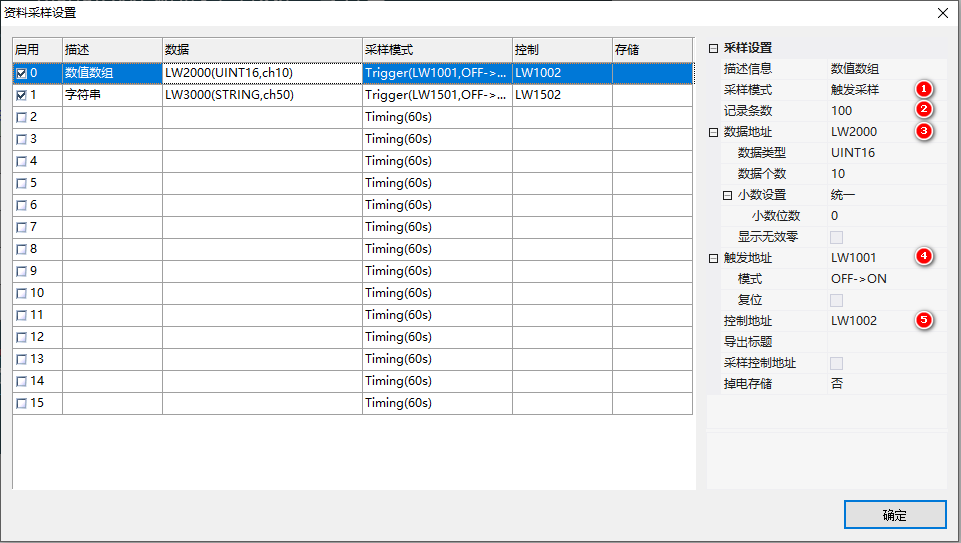

资料采集配置：触发采样、记录条数 100、数据地址 LW2000、UINT16、数据个数 10、控制地址 LW1001、采样控制地址 LW1002、启动模式 OFF→ON。

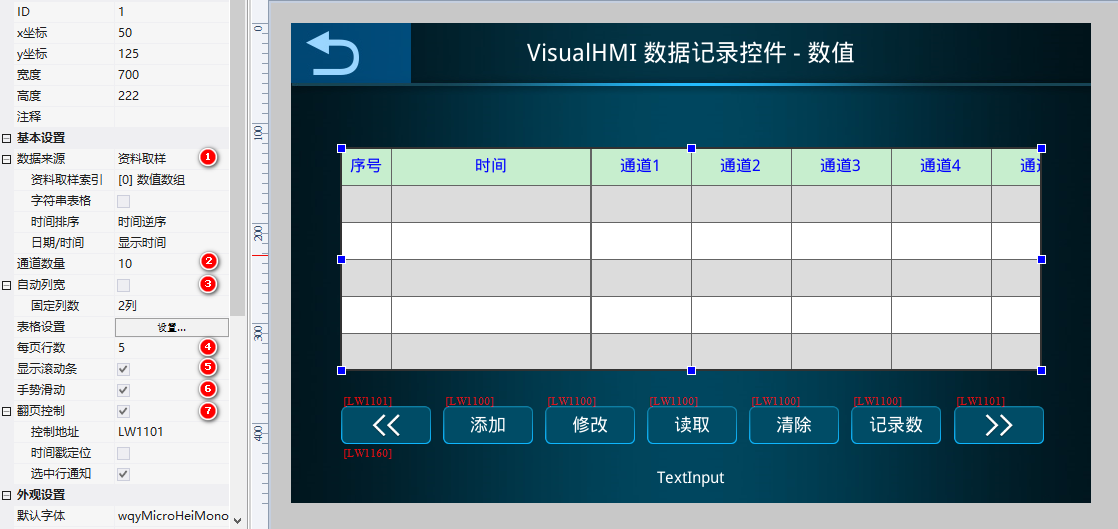

控件配置：数据来源”资料采集[0]数值数组”、时间逆序、显示时间、通道数 10、固定列数 2（序号+时间）、每页行数 5、翻页控制 LW1004、允许翻页 LW1005（只读）、时间戳定位 LW1006（UINT32）、选中行通知 LW1008（UINT32）。

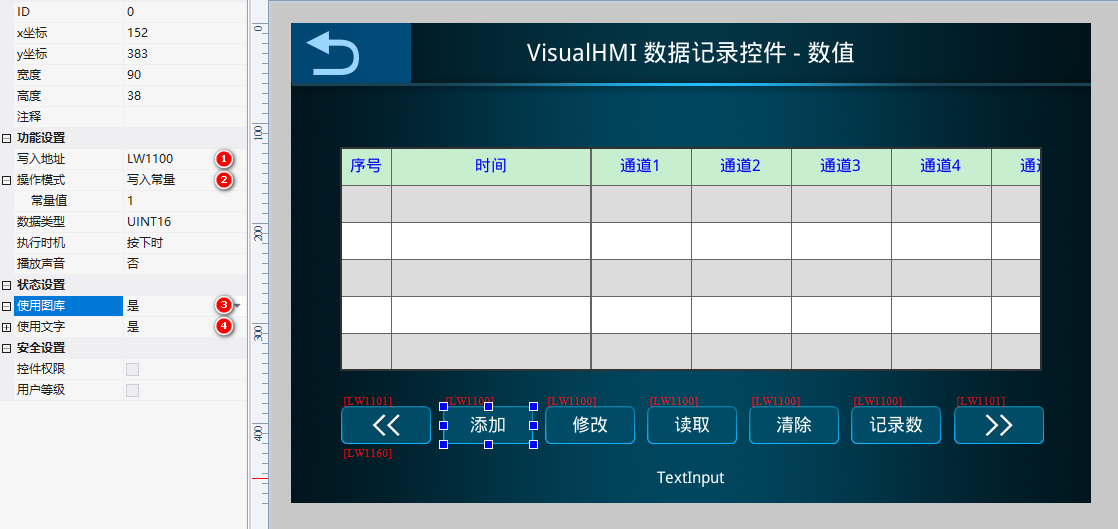

5 个按钮：写入地址 LW1000，常量 1/2/3/4/5 = 添加/修改/读取/清除/读取记录数。

addByteRatio = 1
function on_update(slave, vtype, addr)
  if vtype ~= VT_LW then return end
  if addr == 0x1100 then  -- 操作地址
    local key = get_uint16(vtype, 0x1100)
    local cnt = record_get_count(0)
    -- 逆序表格: 选中行号要反转
    local number_select_line = cnt - get_uint32(vtype, 0x1105) - 1
    if key == 1 then
      local dataTb = {}
      for i=1,10 do dataTb[i] = i*addByteRatio end
      addByteRatio = addByteRatio + 1
      record_write_data(0, dataTb)
    elseif key == 2 then
      local dataTb = {}
      for i=1,10 do dataTb[i] = 12345 end
      record_modify_data(0, number_select_line, dataTb)
    elseif key == 3 then
      local dataTb, timeUnix = record_read_data(0, number_select_line)
      local dataMsg = ""
      for i=1,#dataTb do dataMsg = dataMsg..dataTb[i]..";" end
      set_string(VT_LW, 0x1160, timeUnix..dataMsg)
    elseif key == 4 then
      record_clear(0)
    elseif key == 5 then
      set_string(VT_LW, 0x1160, record_get_count(0))
    end
  end
end

3. 字符串表格案例

资料采集：触发采样、记录条数 100、数据地址 LW3000、STRING、数据个数 50、控制地址 LW1501、采样控制地址 LW1502。

控件：资料采集索引”[1]字符串”、字符串表格√、字符编码 GB CODE、时间顺序、显示日期和时间、通道数 10、固定列数 2、每页行数 5、翻页控制 LW1201、允许翻页 LW1202、时间戳定位 LW1203、选中行通知 LW1205。

addStr = 1
function on_update(slave, vtype, addr)
  if vtype ~= VT_LW then return end
  if addr == 0x1200 then
    local key = get_uint16(vtype, 0x1200)
    local cnt = record_get_count(1)
    -- 顺序表格: 选中行号不需要反转
    local string_select_line = get_uint32(vtype, 0x1205)
    if key == 1 then
      if cnt < string_select_line - 1 then return end
      local dataStr = ""
      for i=1,10 do dataStr = dataStr.."第"..(i+addStr*10-10).."个;" end
      addStr = addStr + 1
      record_write_string(1, dataStr)
    elseif key == 2 then
      record_modify_string(1, string_select_line, "change;change;change;change;change;change;change;change;change;change;")
    elseif key == 3 then
      local dataStr, timeUnix = record_read_string(1, string_select_line)
      set_string(VT_LW, 0x1260, timeUnix..dataStr)
    elseif key == 4 then
      record_clear(1)
    elseif key == 5 then
      set_string(VT_LW, 0x1260, record_get_count(1))
    end
  end
end
