控件显示隐藏和多语言功能

本章节主要介绍控件的显示和隐藏、多语言的应用。其中组态控件才支持显示隐藏,组态控件类型可参考VisualTFT 工作界面介绍,支持多语言的控件有文字、按钮、菜单、滑动选择、数据记录(告警)等等

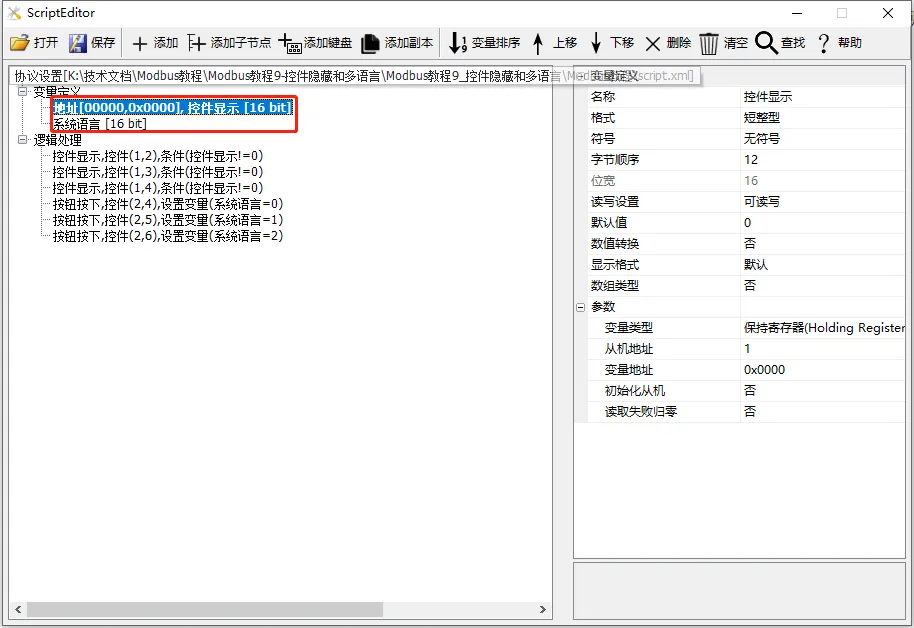

本章节屏幕当主站,本章节创建1个保存寄存器,用于控制组态控件的显示隐藏;创建一个系统变量,用于语言控制选择,如下所示

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图1

控件显示隐藏

【显示隐藏控件功能】画面主要对显示隐藏控件功能的使用做示例说明。当需要在某个条件成立的情况下,隐藏或显示一个或一些控件的应用

画面/逻辑配置

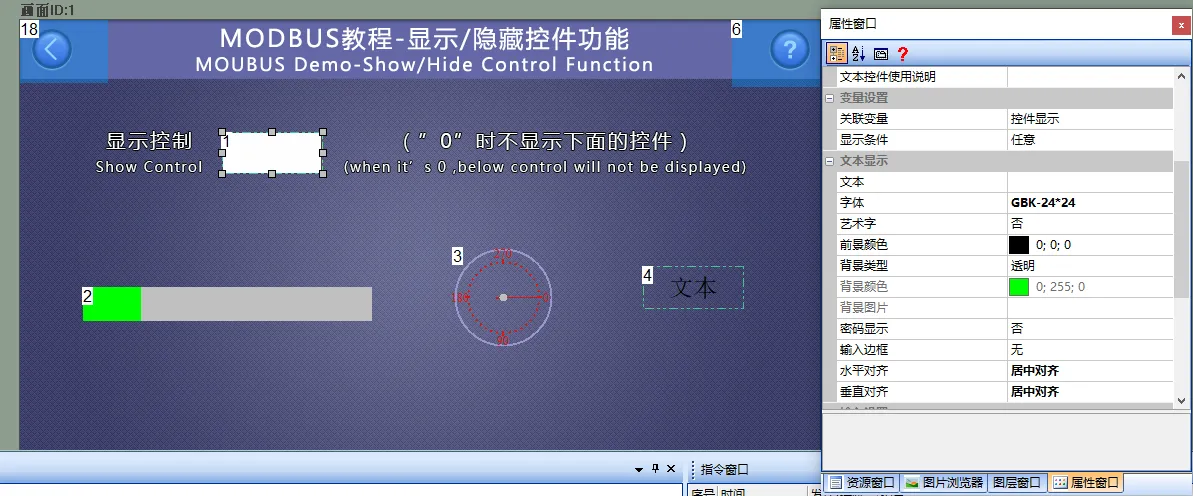

画面中添加一个文本控件(控件ID:1),作为控制控件的隐藏和显示。添加一个进度条控件(控件ID:1)、一个仪表控件(控件ID:2)、一个文本控件(控件ID:3)作为被显示或被隐藏,如下所示

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图3

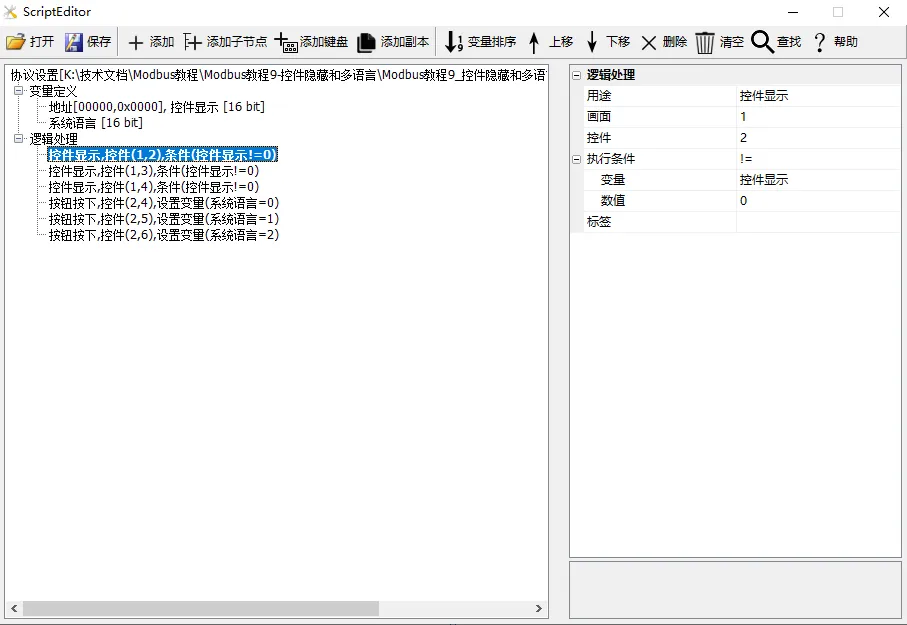

在【协议与变量设置】中添加3条逻辑处理:第一条:用途为“控件显示”;画面为“1”;控件为“2”;执行条件为“变量 【控件显示】不为0”,同理,第2、3条设置类是

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图5

运行预览

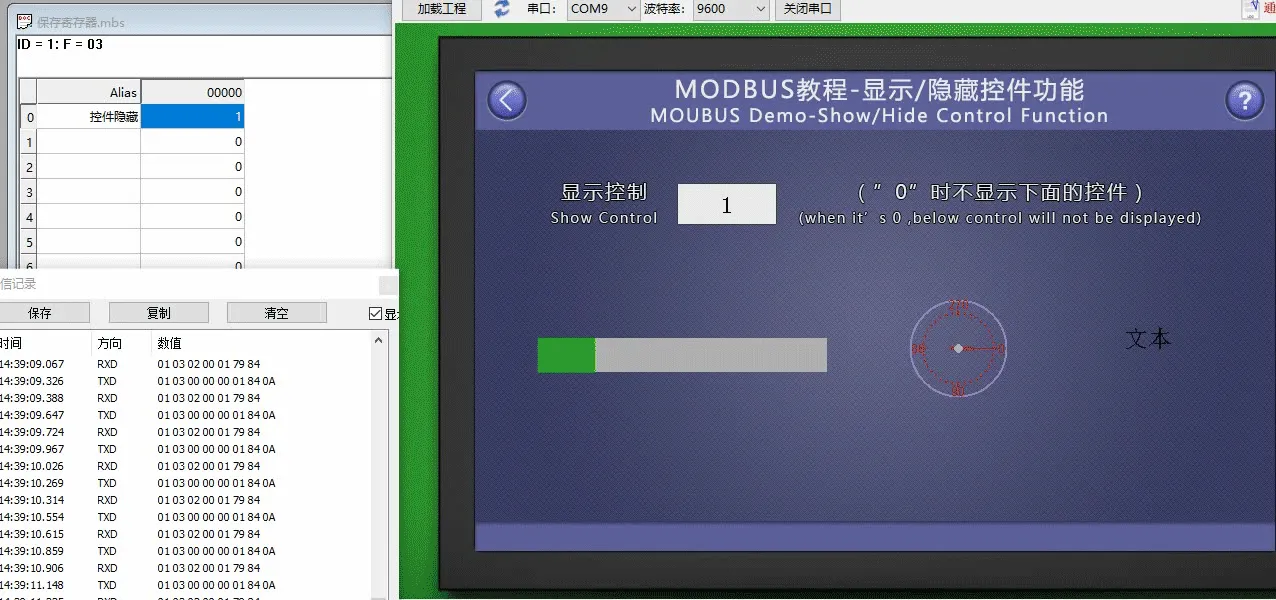

此时,编译工程并运行虚拟串口屏,和Modbus Slave软件建立联机。当变量“控件显示”的值为“0”,滑动条控件(控件ID:2)、仪表控件(控件ID:3)、文本控件(控件ID:4)被隐藏;当变量“控件显示”的值为“1”,这些控件显示出来。同时,点击文本控件(控件ID:1),弹出键盘输入“0”或“1”,控制控件显示或隐藏。

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图7

多语言

【多语言功能】画面主要对多语言功能的使用做示例说明。针对面向不同的客户,需要多语言应用。屏支持文字、菜单控件和滑动选择控件的多语言设置。工程以3个按钮来控制文字、菜单控件和滑动选择控件的中文、英文、繁体的显示

画面/逻辑配置

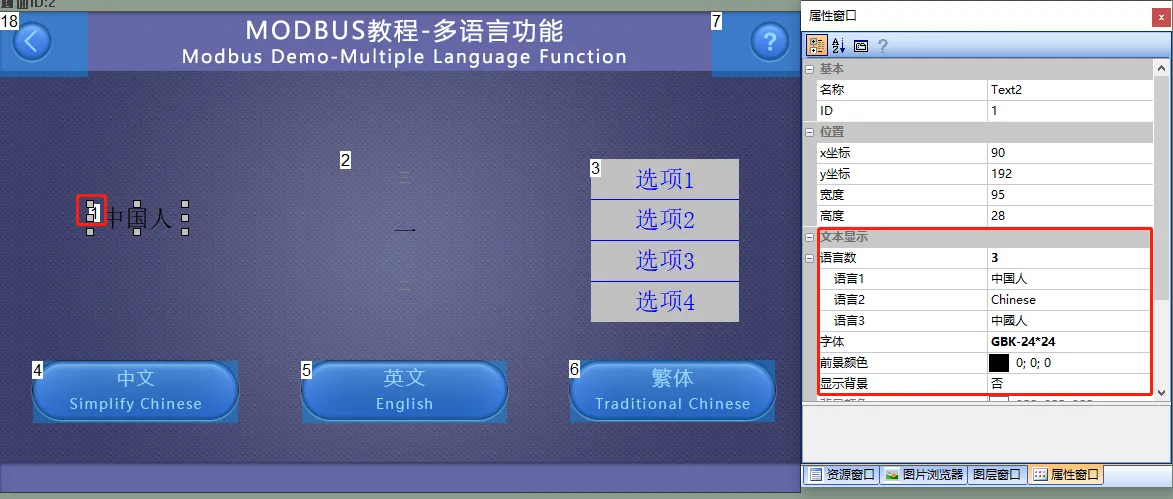

画面中添加一个文字(ID:1)、滑动选择控件(控件ID:2)、菜单控件(控件ID:3),用于显示不同语言。以文字控件为例,控件属性设置如下所示

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图9

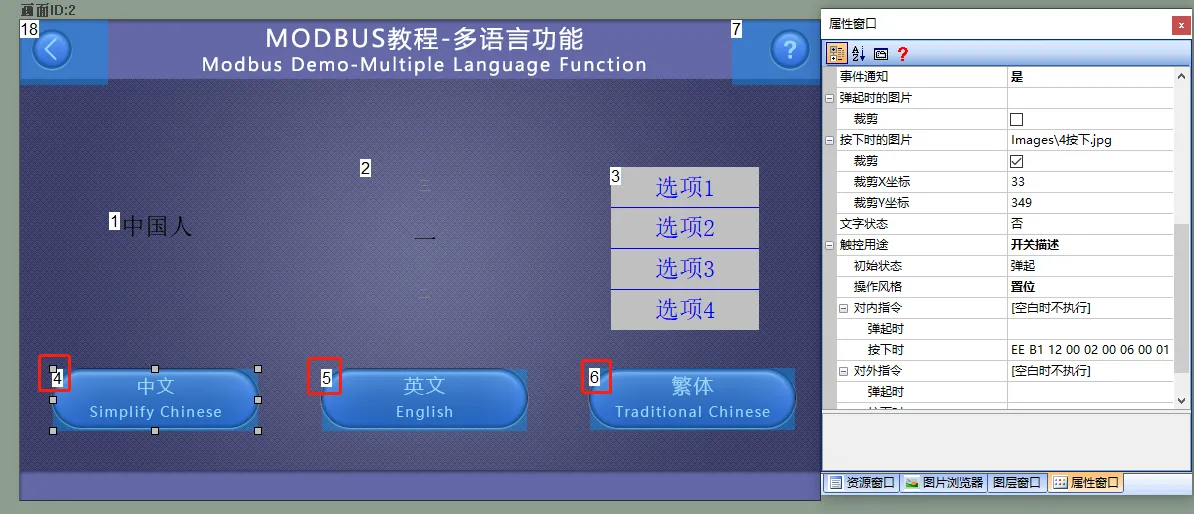

画面中添加3个按钮控件(控件ID:4、5、6)用于控制显示不同的语言。以按钮控件ID4为例,控件属性配置如下所示

按钮控件ID4~6,做了互斥功能(同时只能选中一个,可参考《组态控件教程——按钮控件》1.3章节按钮互斥)

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图11

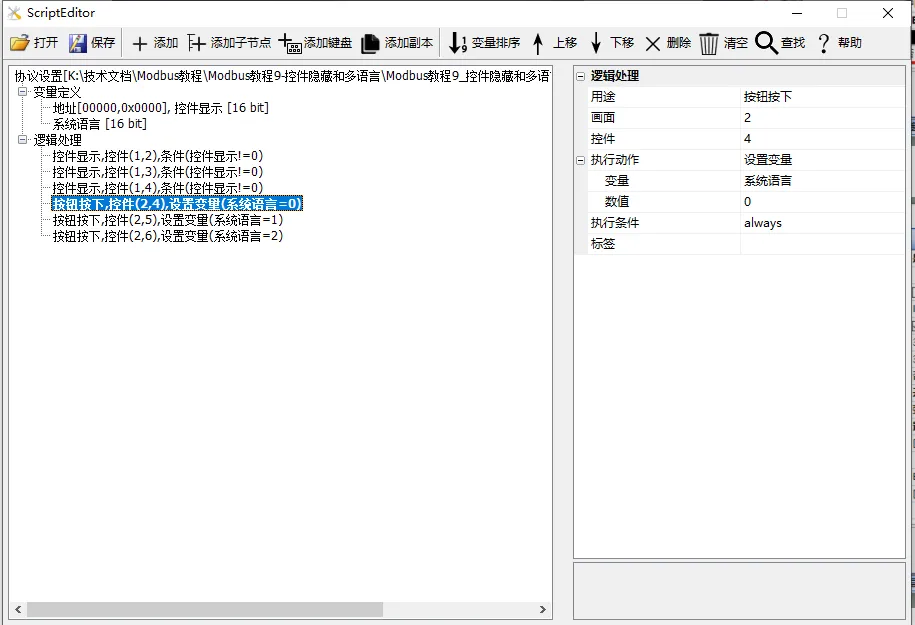

【协议与变量设置】中添加3条逻辑处理:第一条,用途为“按钮按下”;画面为“2”;控件为“4”;执行条件为“设置[系统语言]为0”,对应显示“语言1”。同理,第2、3条设置类是,如下所示

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图13

运行预览

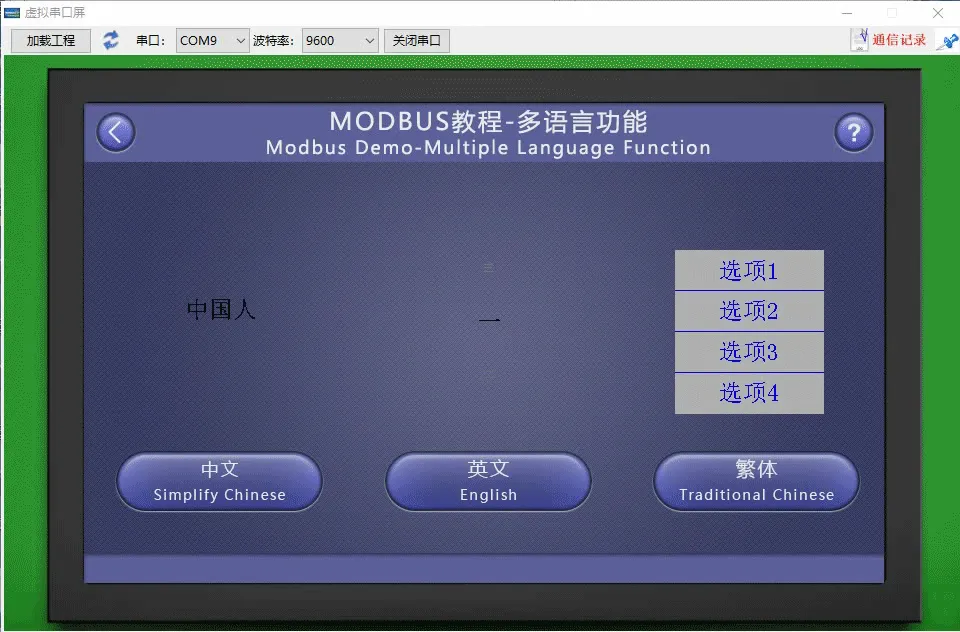

此时,编译工程并运行虚拟串口屏,和Modbus Slave软件联机。当按下按钮控件(控件ID:1)时显示中文;按下钮控件(控件ID:5)时显示“英文”;当按钮控件(控件ID:5)时显示“繁体”

控件显示隐藏和多语言功能(Modbus 组态控件教程9)插图15
