串口服务器是一种在串口和以太网/局域网之间传输数据的硬件。它可以实现RS-485/RS-232串口与网络之间的双向通信。

双向通信允许每个设备接收和发送数据。串口设备使用不同的引脚来接收和发送数据一样,使用相同的引脚会将通信限制为半双工,这意味着信息一次只能沿一个方向传播。使用不同的引脚可以进行全双工通信,其中信息可以一次进行双向传输。

串口服务器

串口服务器的基本应用功能如下图所示,实现RS232/485与以太网间的数据双向透传,串口服务器多种类型,有单串口RS-485转网络、RS-232转网络、双串口RS-485/RS-232转网络,RS-232和RS-485串口同时独立工作,互不影响。也有4口、8口、16口等RS-232/RS-485/RS-422混合使用的。

Modbus网关

Modbus网关也可以实现双向通讯功能。在此基础上Modbus网关还可以做主机使用。在主机模式下,Modbus网关会根据主机所需数据,自动查询从机,保存到缓存区。

下面有图示意,先来了解一下Modbus网关是什么?以及如何应用。

Modbus网关是一种标准的工业通信协议传输网关,也是当下较为常用的连接工业电子设备的方法。Modbus允许通信连接到同一个RS-485网络的许多设备之间,进行数据传输。例如在农业大棚中,将传感器采集到的的温度或湿度数据传输到连接Modbus网关的远程控制中心,实时监控数据并及时控制现场状况。

Modbus与串口服务器的区别主要为以下三点

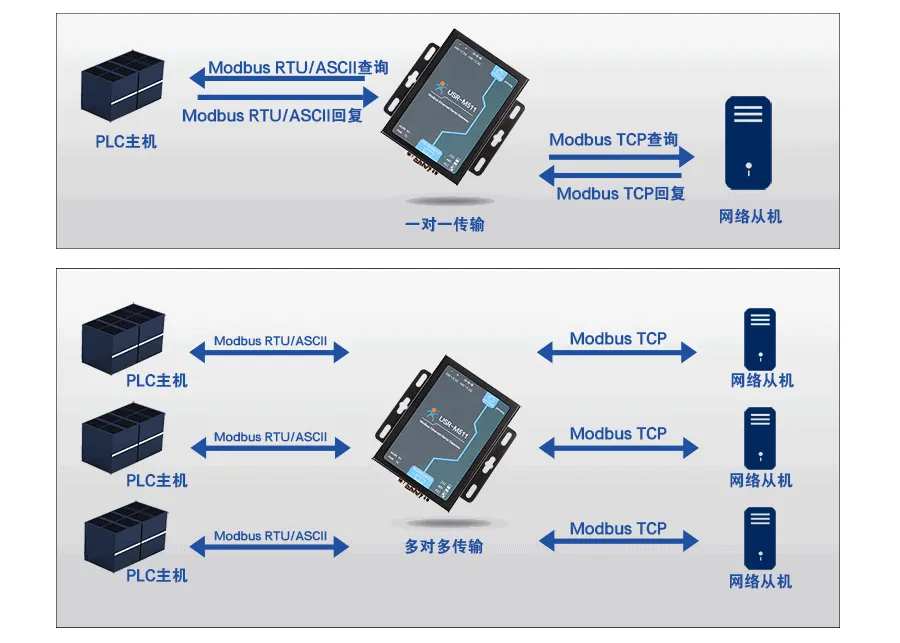

(1)作为主机使用

上述提到过,Modbus可以作为主机使用。Modbus网关的从机模式与串口服务器的用法是相同的,此处不作过多赘述。当modbus网关作为主机使用时,以连接的串口主机设备需求数据为主,查询终端从机。通常Modbus可实现一对多(一主机对多从机)、多对多模式。主要注意的是,在传输过程中,Modbus网关模块不做任何协议的解析,只将串口数据发送至网络端。如下图所示

Modbus网关和串口服务器如何选择,它们有什么区别?插图1

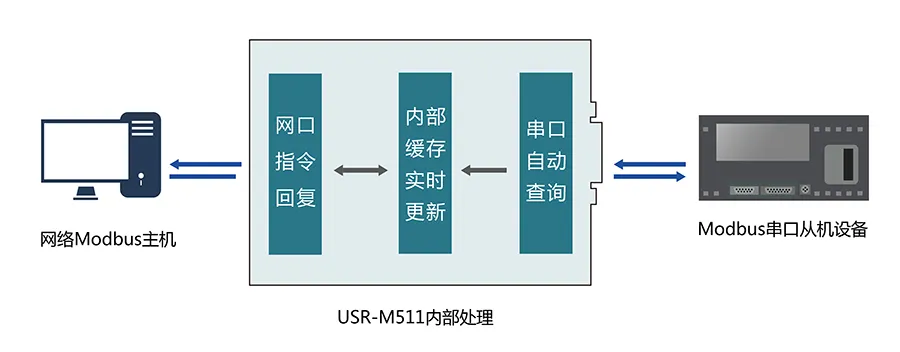

(2)可实现存储功能

开启 Modbus 存储功能,能够加快网络主机的查询速度,适合多主机查询的模式。比如当多个主机查询一个从机数据,或者一个主机需要高频查询数据时,开启 Modbus 存储功能,能够更快的节省串口查询的时间,减少超时时间。

Modbus网关和串口服务器如何选择,它们有什么区别?插图3

(3)可实现上报功能

根据Modbus网关设置的指令,主动向串口查询数据,并且主动上传到网络主机中。由于Modbus网关具有双向透传的功能,因此在大部分串口端与以太网连接的情况下,可直接用Modbus网关替代串口服务器实现联网需求。而有些串口服务器带有Modbus网关功能,但这个功能只是实现Modbus协议传输,并不能直接当Modbus网关使用。

所以,如果您有项目需要串口数据双向透传,并需要modbus协议转换,可考虑串口服务器或modbus网关;如果除此之外,您还需要将modbus网关作为主机或使用存储功能的话,需要选择modbus网关设备。
