VisualHMI 告警参数：{#0:num1.num2} 占位符与 on_get_warning_param

告警文本支持嵌入寄存器实时数据：最多 4 个参数字段（data0~data3），每个可独立设显示格式。告警内容自动拼接，直观体现”哪台设备、多少度”这类信息。

1. 参数格式：{#data:num1.num2}

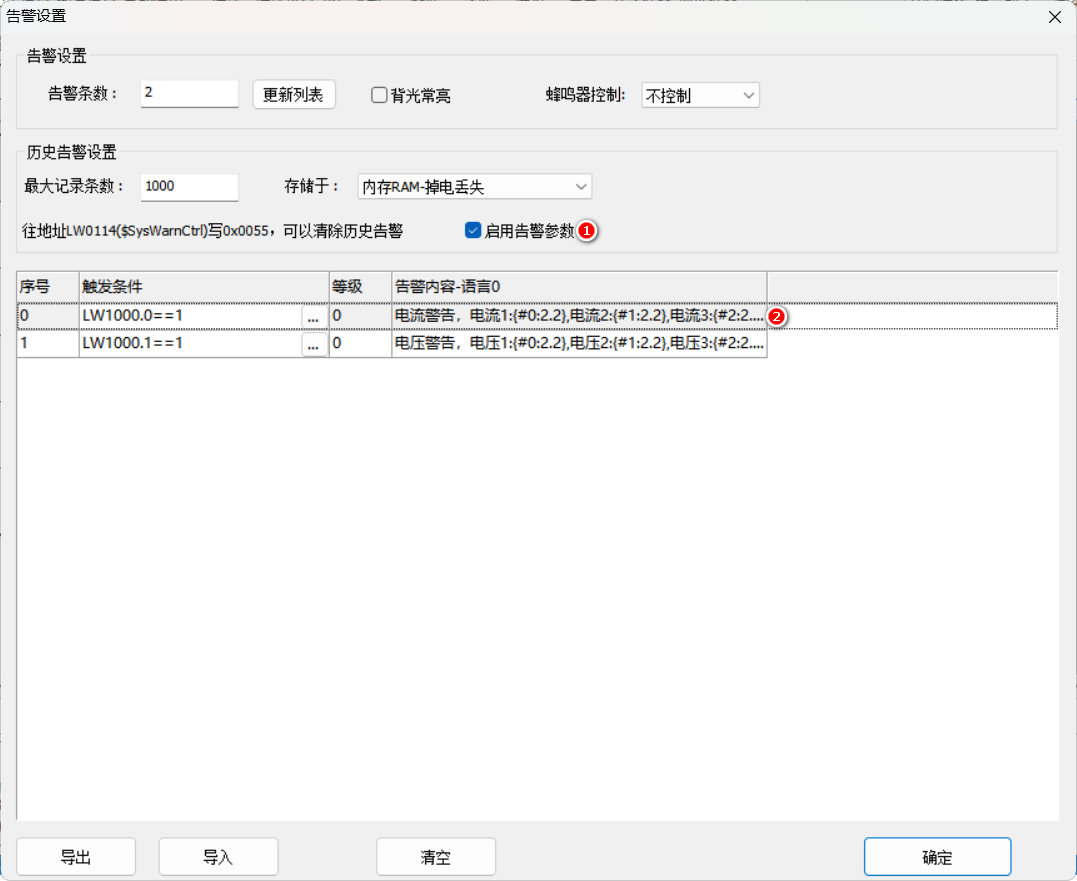

在告警设置→告警内容里用占位符：

• data：告警参数 ID，最多 4 个，从 0 开始
• num1：整数位前置空格个数
• num2：小数位个数，显示补零

例：告警内容”电机温度 {#0:2.1} °C”，data0 填 98.5，显示”电机温度 98.5 °C”。

2. on_get_warning_param(warning_id)

工程启用”告警参数”后，显示告警详情时自动调用。根据告警 ID 返回最多 4 个参数：

function on_get_warning_param(warning_id)
  if warning_id == 0 or warning_id == 1 then
    local data0 = get_uint16(VT_LW, 0x1001) / 100
    local data1 = get_uint16(VT_LW, 0x1002) / 100
    local data2 = get_uint16(VT_LW, 0x1003) / 100
    local data3 = get_uint16(VT_LW, 0x1004)
    return data0, data1, data2, data3
  end
end

返回的 data0~data3 填入告警内容里的 {#0:~}~{#3:~} 占位符，或传给 on_parse_warning 的 p0~p3。

3. 完整配置

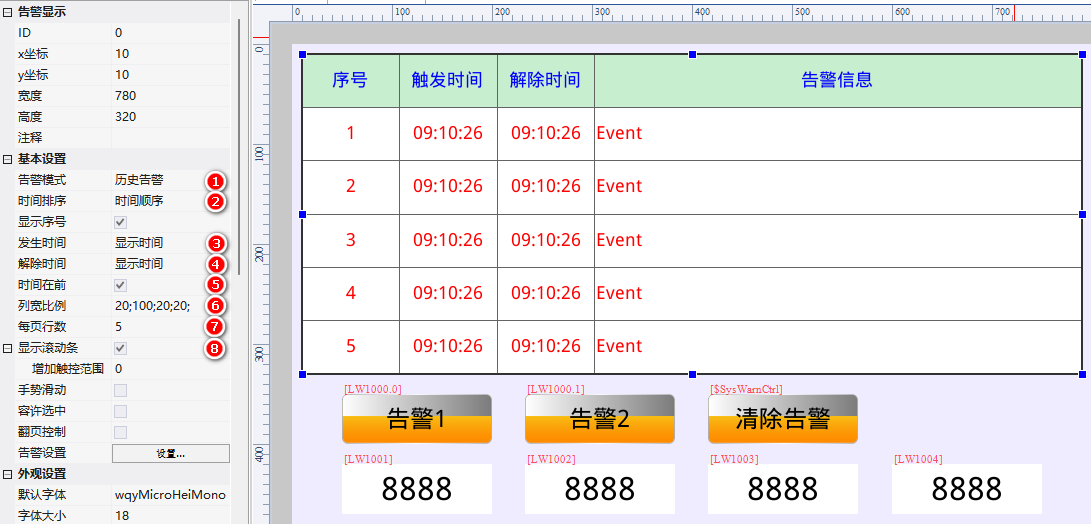

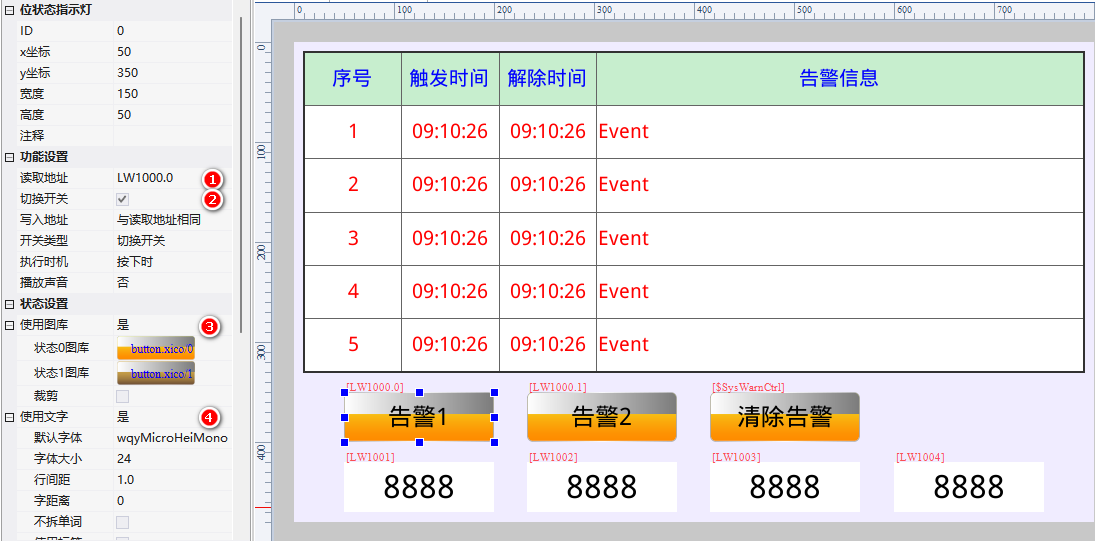

画面：告警控件（历史告警、时间顺序、发生/解除时间显示日期和时间、时间在前√、列宽 20;100;20;20、每页 5 行）；两个位状态指示灯 LW1000.0/LW1000.1（切换开关）触发/解除告警；四个数值控件 LW1001~LW1004 模拟参数。

例：data0 格式 {#0:2.2}，则 LW1001 的值要缩小 100 倍——寄存器存 9850，显示 98.50。

整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）LUA 教程「告警参数」，版权归大彩科技所有。
