拿到一块大彩串口屏，第一件事是分清它属于哪个开发平台、哪个系列——这直接决定你能不能直接用 VisualHMI 开发、固件要不要先升级。这篇把型号怎么认讲清楚。
1. 支持 VisualHMI 的平台：HMI 系列 与 M 系列（医用级）
目前支持 VisualHMI 平台开发的系列有两类：HMI 系列和 M 系列（医用级）。医用级不是”更高级”，而是指认证和用料面向医疗设备场景（电气安全、EMC 等级更高），开发方式一样。
2. M 系列必须先升级固件（重点坑）
M 系列出厂默认不支持 VisualHMI，需要先升级固件才能用 VisualHMI 开发。也就是说，你手里如果是 M 系列屏，别急着建工程——先找业务或技术人员要对应固件升上去，否则软件里可能选不到型号或联机异常。
买屏之前先确认：你的屏是 HMI 系列还是 M 系列？固件版本够不够？M 系列默认不带 VisualHMI 支持，升固件要联系厂商，别等到工程做完才发现屏不认。

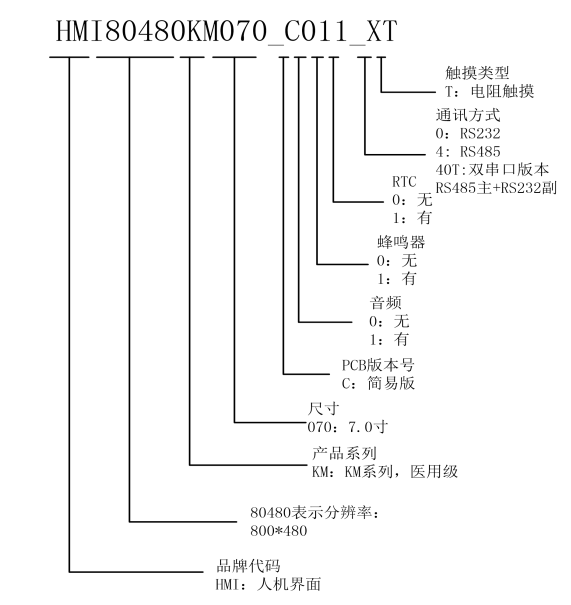

3. 型号命名怎么看（以 HMI80480M070 为例）
型号本身就把关键信息写全了，拆开读：
| 型号段 | 含义 | 本例 |
|---|---|---|
| HMI | 开发平台 | HMI 平台 |
| 80480 | 分辨率 | 800×480 |
| M | 系列 | M 系列（医用级） |
| 070 | 屏幕尺寸 | 7.0 英寸 |
所以 HMI80480M070 = HMI 平台、800×480、M 系列、7 寸屏。后缀如 _1111_0C 一般是批次/版本号，开发时按主型号选机型即可。
4. 选型时顺便确认的几件事
- 分辨率与画面方向：如 7 寸 800×480，屏幕支持 0°/90°/180°/270° 旋转，0°和 180° 出 800×480，90°和 270° 出 480×800——UI 要按实际使用方向出图
- 串口电平：RS232 / RS485 / TTL 版本不同，接线和下载方式不一样
- 固件版本：M 系列默认不支持 VisualHMI，确认是否需要升级
一句话总结：HMI 系列到手就能用 VisualHMI；M 系列先升固件。拿不准就拍屏背面标签给厂商确认。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）快速入门「型号认识」，版权归大彩科技所有。
