操作记录控件记录用户点击屏幕的操作，表格显示：操作时间、用户等级、操作描述、寄存器地址、寄存器内容变化。适合审计谁在什么时候动了什么参数。

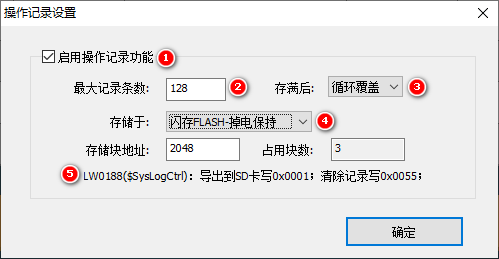

1. 操作记录设置（工程→操作记录设置）
| 属性 | 说明 |
|---|---|
| 启用数据操作功能 | 勾选后控件的”安全设置”出现”操作记录”选项 |
| 最大记录条数 | 1~65535 |
| 存满后 | 循环覆盖 / 停止存储 |
| 存储于 | 内存 RAM（掉电不保存）/ 闪存 FLASH（掉电保存） |
| 存储块地址 | 存储起始地址；占用块数系统自动算（每 128 条 3 块） |

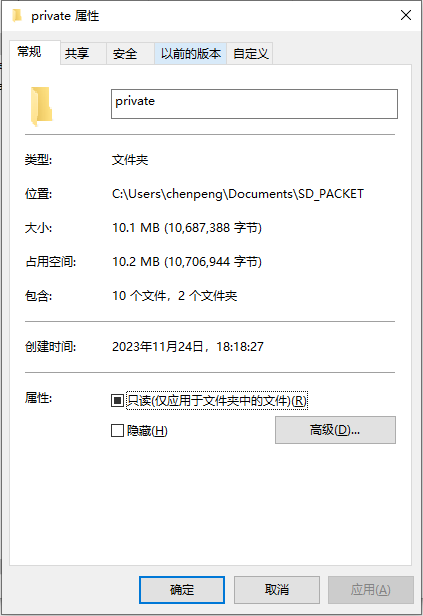

Flash 计算同前：16M、块 4K、默认块地址 2048（8M 起）。128 条 → 3 块 12K。工程 10.1M 时从 11M 存，块地址 = (11×1024)/4 = 2816。
系统操作日志控制：往 LW0188 写 0x0001 导出全部记录到 SD 卡；写 0x0055 清空。
⚠️ 频繁写 Flash 影响芯片寿命（擦写 10 万次），可能造成屏幕不正常工作。操作记录量大时用 RAM 存储或循环覆盖，别无限写 Flash。
2. 属性介绍

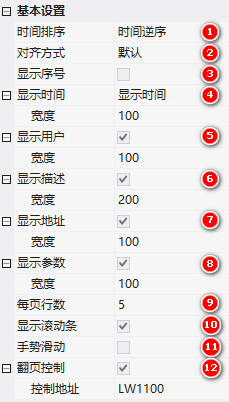

2.1 基本设置
时间排序（顺/逆序）、对齐方式（默认/指定）、显示序号、宽度占比、显示时间（格式+宽度）、显示用户（等级名称+宽度）、显示描述（+宽度）、显示地址（+宽度）、显示参数（+宽度）、每页行数、显示滚动条、手势滑动、翻页控制（控制地址）。

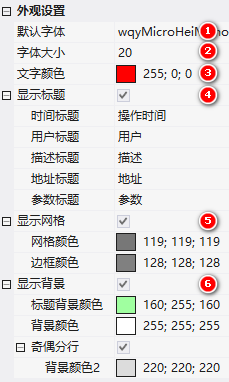

2.2 外观设置
字体/大小/颜色；显示标题（时间/用户/描述/地址/参数标题名称）；显示网格（网格/边框颜色）；显示背景（标题/内容背景颜色）；奇偶分行（背景颜色2）。
3. 应用（3 步）

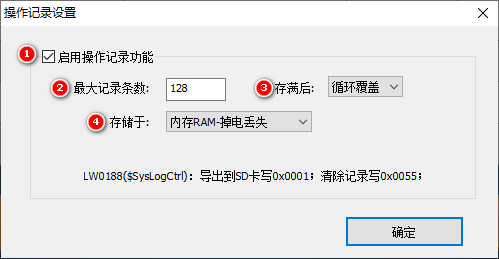

- 开启：工程→操作记录设置，启用数据操作功能，最大 128 条，循环覆盖，RAM 存储

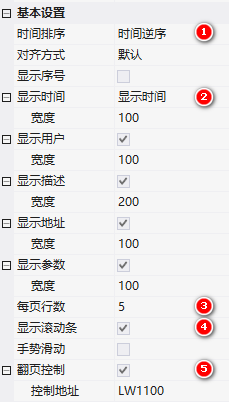

- 配置控件：操作记录控件，时间逆序、显示时间、每页 5 行、滚动条+翻页控制
LW1100 - 填写记录：可触控件属性栏启用”操作记录”（支持位/字按钮等可触控件）

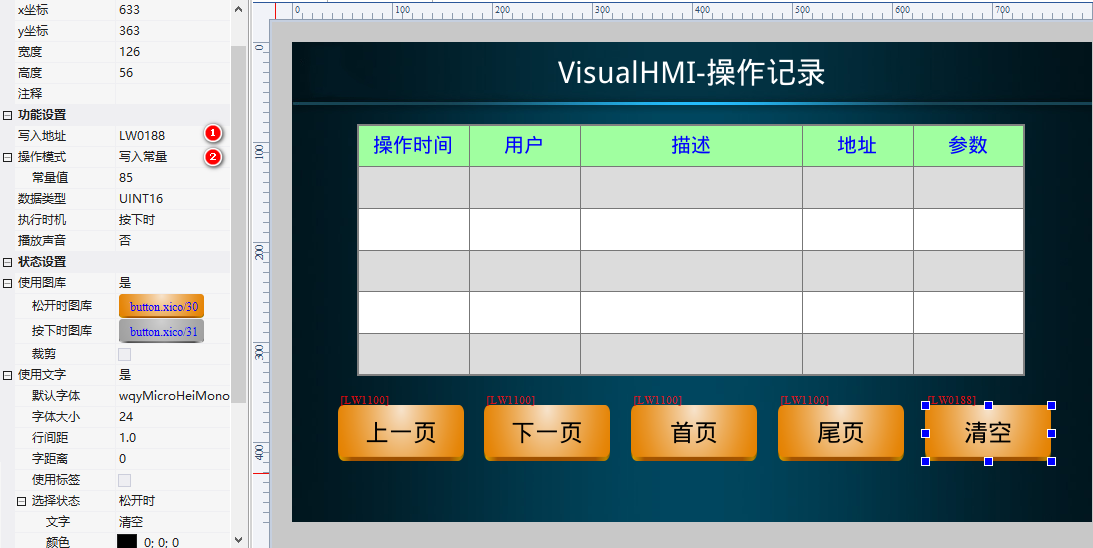

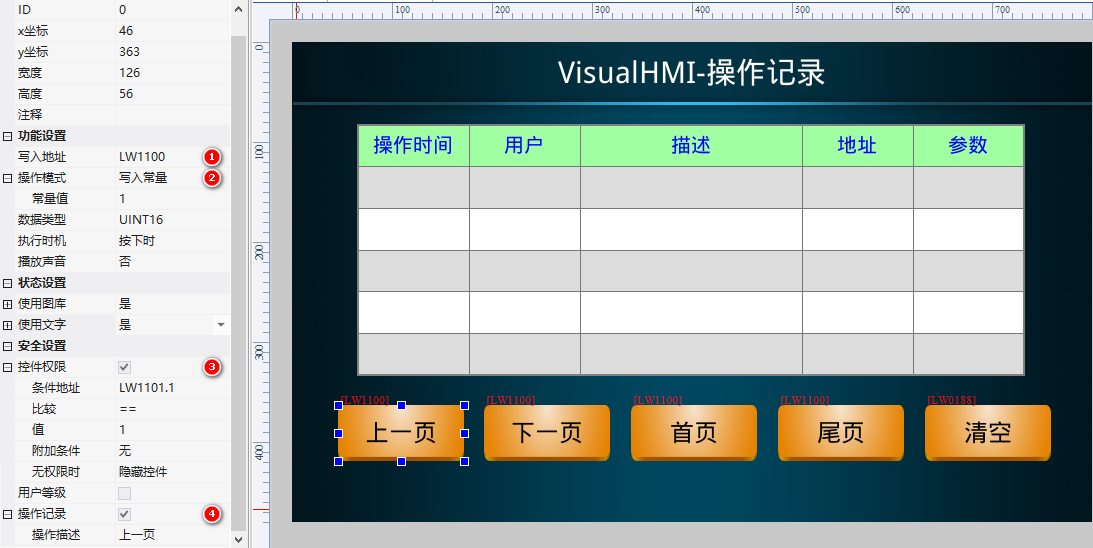

翻页示例：4 个字按钮绑 LW1100（常量 1/2/3/4），权限条件 LW1100.1/.2==1 控制显示隐藏（还有没有上一页/下一页），勾选操作记录 + 操作描述”上一页/下一页/首页/尾页”。清除按钮绑 LW0188 写 85。
支持操作记录的控件是可触控类（按钮、开关等），在控件属性「安全设置」里勾选「操作记录」后，每次操作自动记一条。操作描述可以自定义，方便审计时一眼看懂。
整理自 广州大彩科技 VisualHMI 开发文档（hmi-doc.gz-dc.com）记录教程「操作记录」，版权归大彩科技所有。
