告警系统支持自定义触发条件与内容词条：实时监测寄存器值变化，满足预设逻辑就触发多维度响应（蜂鸣器、背光亮起）。告警记录掉电持久化，可追溯审计。
1. 核心功能
- 触发条件：基于寄存器值（4×1000、M200）设布尔/数值条件：==、!=、>、<、>=、<=、位状态（LW100.3==1）
- 多模态提示：蜂鸣器鸣叫（音调/时长可配）、屏幕背光闪烁/全屏高亮
- 掉电存储：告警事件（含时间、内容）自动存储，断电重启保留
系统寄存器：
| 标签 | 地址 | 说明 |
|---|---|---|
| SysWarnCfg | 0x0112 | 告警设置：bit0 激活背光；bit1~2 蜂鸣器（0 不控制/1 滴滴叫/2 长鸣） |
| SysWarnStatus | 0x0113 | 告警状态：1=有告警 |
| SysWarnCtrl | 0x0114 | 历史告警控制：写 0x0001 导出 SD 卡/U盘；写 0x0055 清除 |
| SysExportStatus | 0x0190 | 导出状态：0 空闲/1 导出中/2 成功/3 失败 |
| SysExportProg | 0x0191 | 导出进度 0~100 |

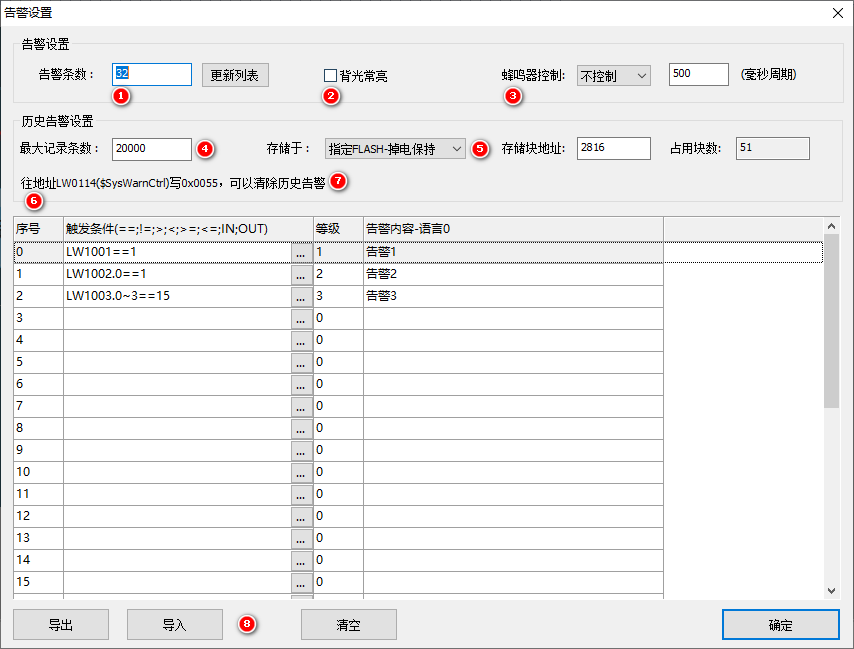

2. 告警设置（工程→工程设置→告警设置）
- 告警条数：最大 10000 条，点更新自动编序号（告警 ID）。默认 32 条（ID 0~31）
- 背光：告警触发时点亮背光（SysWarnCfg bit0），一般搭配自动待机用
- 蜂鸣器：关闭/滴滴声/长鸣，时间 ms（SysWarnCfg bit1~2）
- 最大记录数：10000 条
- 存储方式：内部 RAM（掉电丢失）/ 专用 Flash（2000 条）/ 指定 Flash（受剩余空间限制）。Flash 16M、块 4K、默认块地址 2048（8M 起）
告警内容配置：
- 触发条件：>、=、<=、==、!=、IN（a<=x<=b）、OUT；
.引用位（LW1000.1），~位区间（LW1000.4~6） - 告警等级：0~15 级，用 SysWarnLevel（LW0115）bit0~15 筛选（如看等级1+2：SysWarnLevel = (1<<1)|(1<<2)）
- 告警内容：条件成立显示；多语言时各语言独立编辑
清除导出：SysWarnCtrl（LW0114）写 0x0055 清空、0x0001 导出。告警内容可导入导出 CSV（告警条件，语言1..N，等级）。
. 单 bit、~ bit 区间，别搞混。3. 告警条 / 告警显示控件
3.1 告警条（跑马灯）
所有当前告警从左往右滚动显示。属性：告警排序（时间顺/逆序）、告警时间（不显示/时间/日期/时间+日期，默认只显示内容）、移动速度（ms）。
3.2 告警显示（表格）
告警模式：当前告警（解除后不显示，不支持掉电存储）/ 历史告警（解除后保留，支持掉电存储）。时间排序、显示序号、发生时间/解除时间（不显示/时间/日期/时间+日期）、时间在前、列宽比例、每页行数、滚动条、手势滑动、翻页控制（Addr+0 翻页、Addr+1 可行性）。
4. 应用案例
4.1 告警设置示例

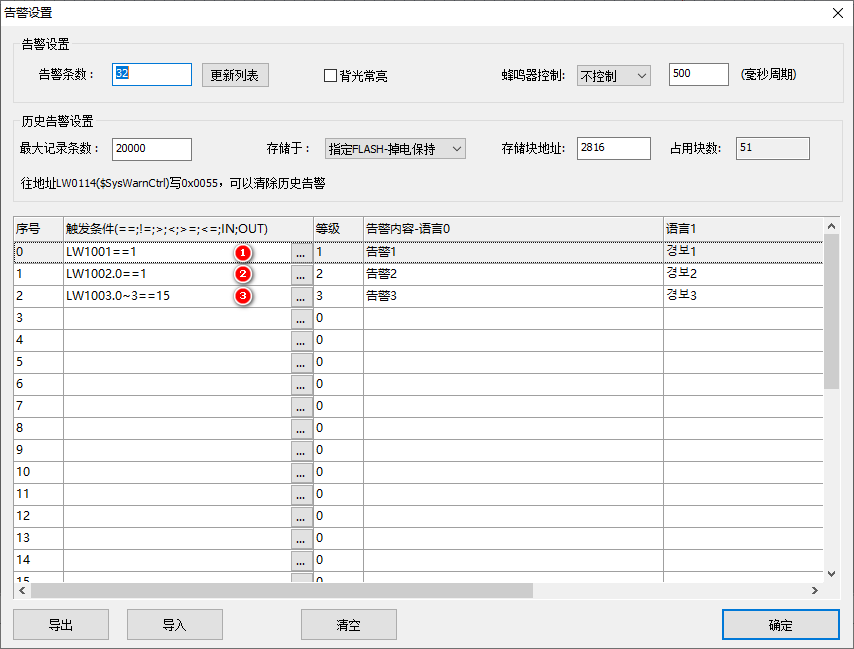

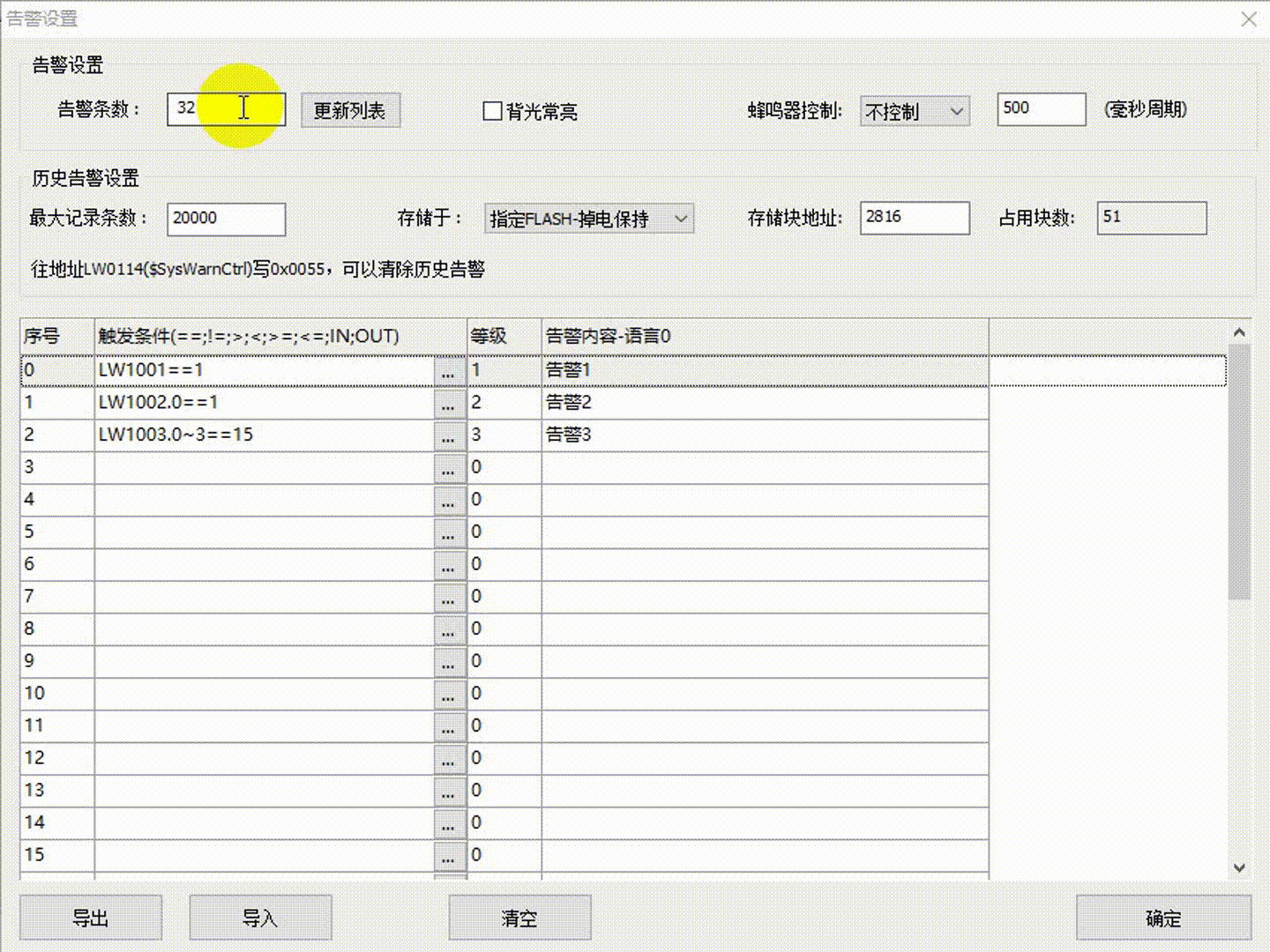

告警ID0：LW1001==1，等级1，内容”告警1″；ID1：LW1002.0==1，等级2，”告警2″；ID2：LW1003.0~3==15，等级3，”告警3″。
4.2 告警条 + 告警显示 + 翻页 + 清除导出

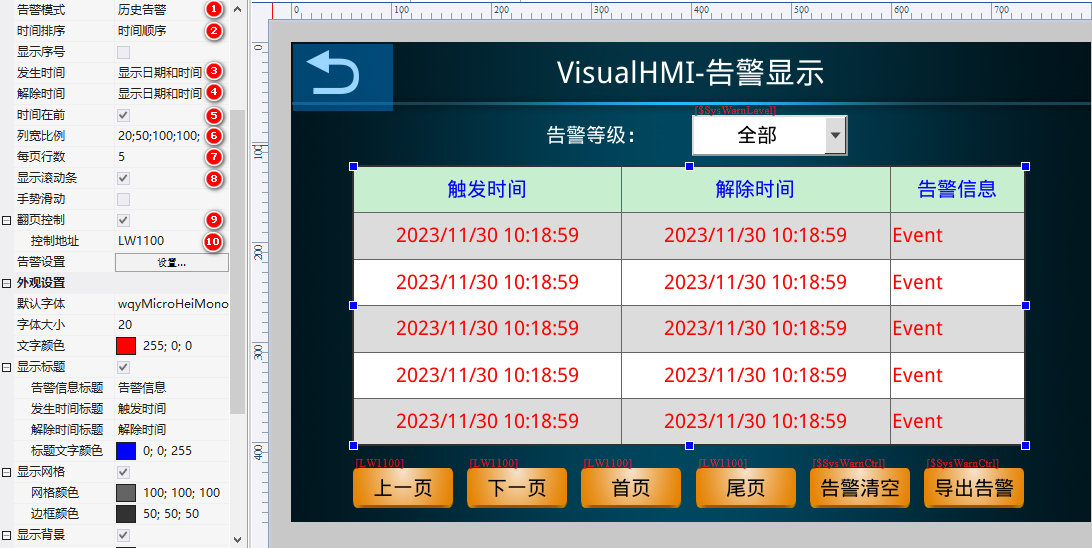

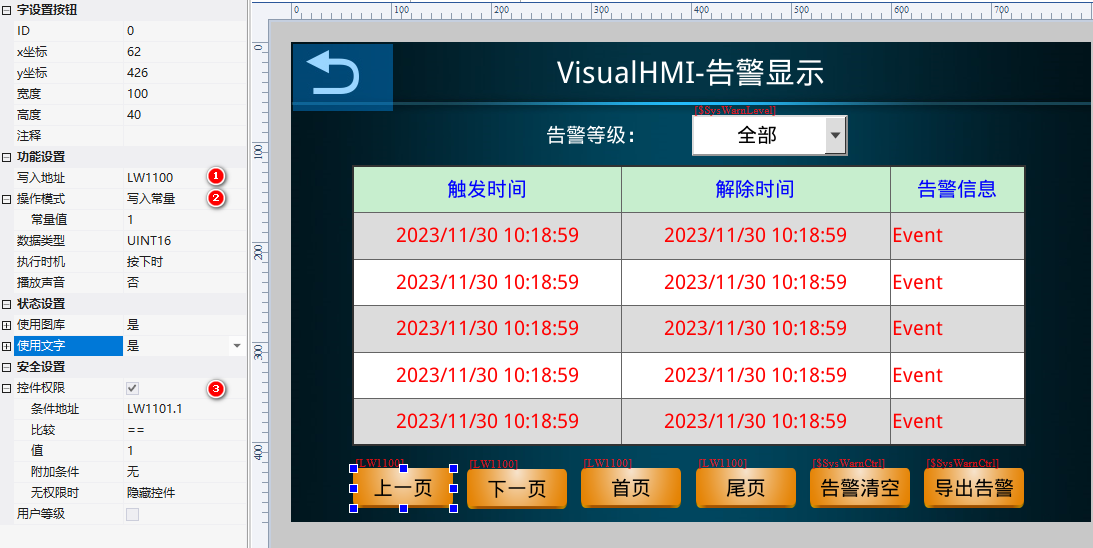

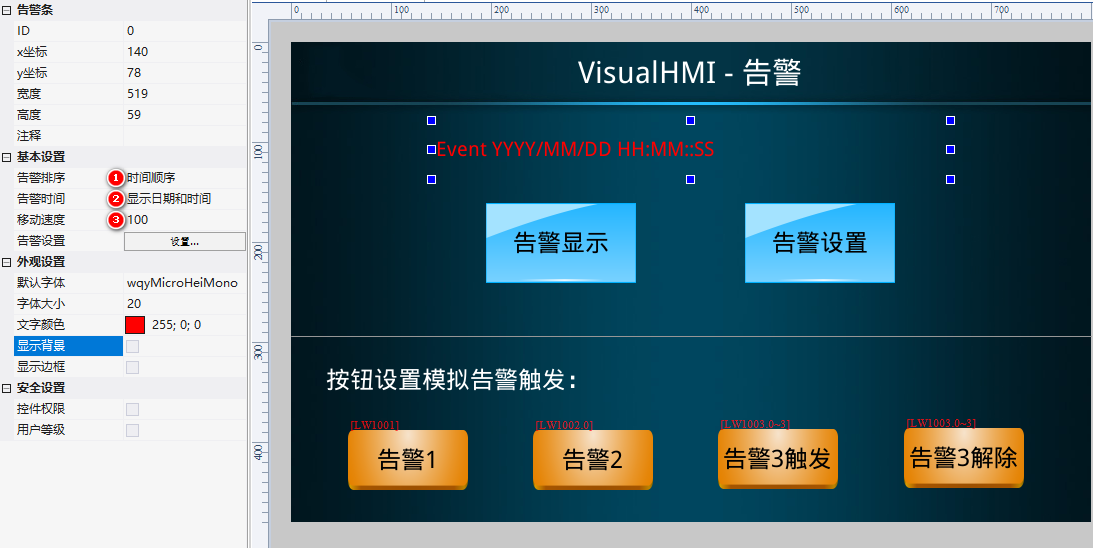

告警条：时间顺序、显示日期+时间、速度 100。告警显示：历史告警、时间顺序、发生/解除时间都显示、时间在前、列宽 20;50;100;100、每页 5 行、滚动条+翻页控制 LW1100。翻页按钮绑 LW1100（1/2/3/4）+ 权限 LW1100.1/.2；清除/导出按钮绑 LW1100 写 85/1。
4.3 告警等级筛选 + 告警提示

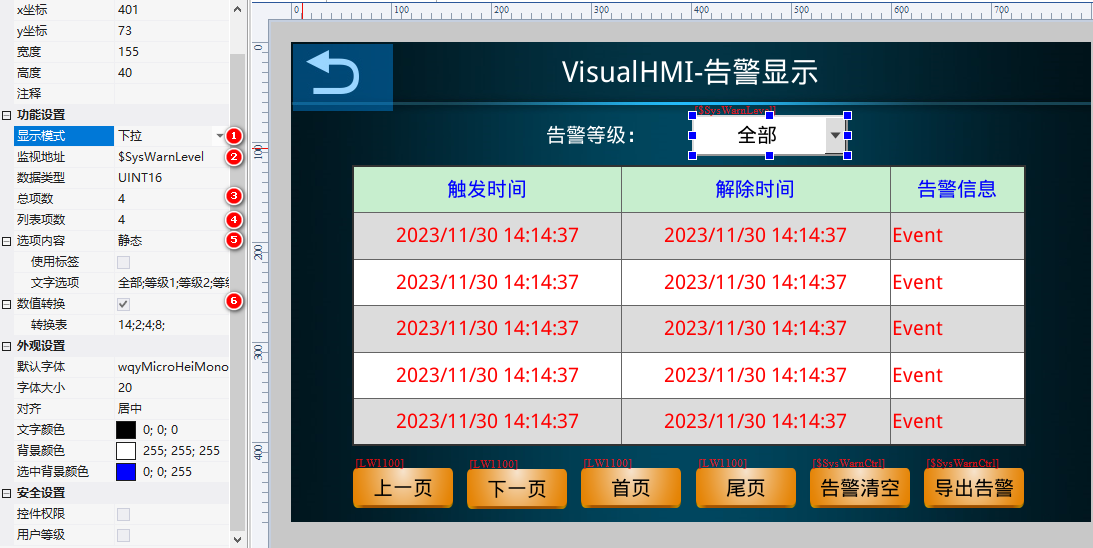

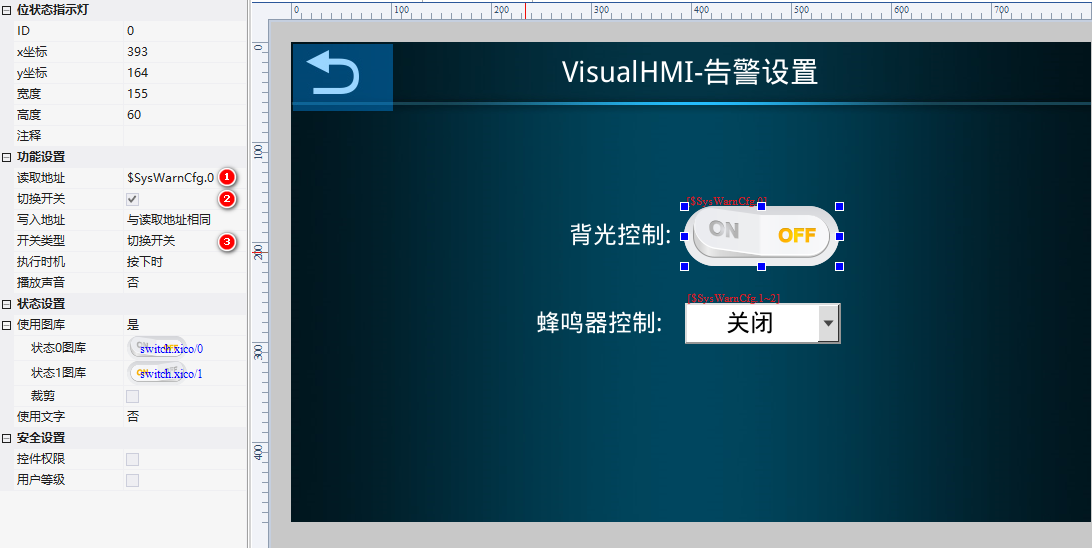

下拉菜单绑 $SysWarnLevel：文字”全部;等级1;等级2;等级3″，数值转换 14;2;4;8（对应 bit0~3 掩码）。告警提示：位状态灯（告警触发背光亮起，配自动待机）+ 下拉菜单绑 $SysWarnCfg.1~2 选蜂鸣器”关闭;滴滴响;长鸣”。
